AutoCAD 2018——繪制圓弧

提問人:卓娟發布時間:2020-12-09

命令:圓弧

作用:繪制圓弧

快捷命令:A

繪制圓弧的方法很多,可以通過指定圓弧的3個點或指定圓弧的圓心等方法來繪制需要的圓弧,下面介紹繪制圓弧的各種方法。

執行“圓弧”命令的常用方法有如下3種。

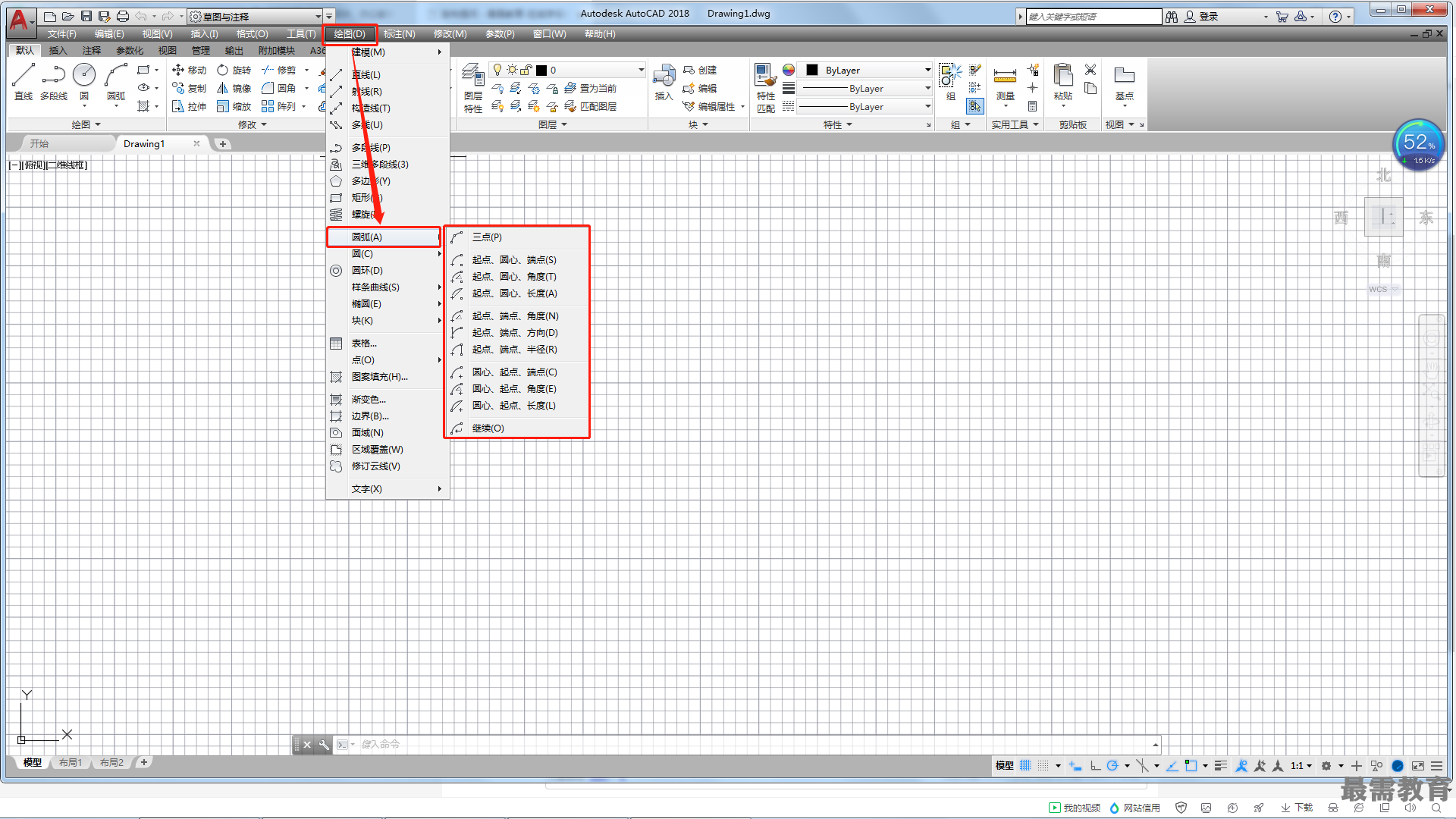

第1種:執行"繪圖>圓弧”命令,再選擇其下的子命令。

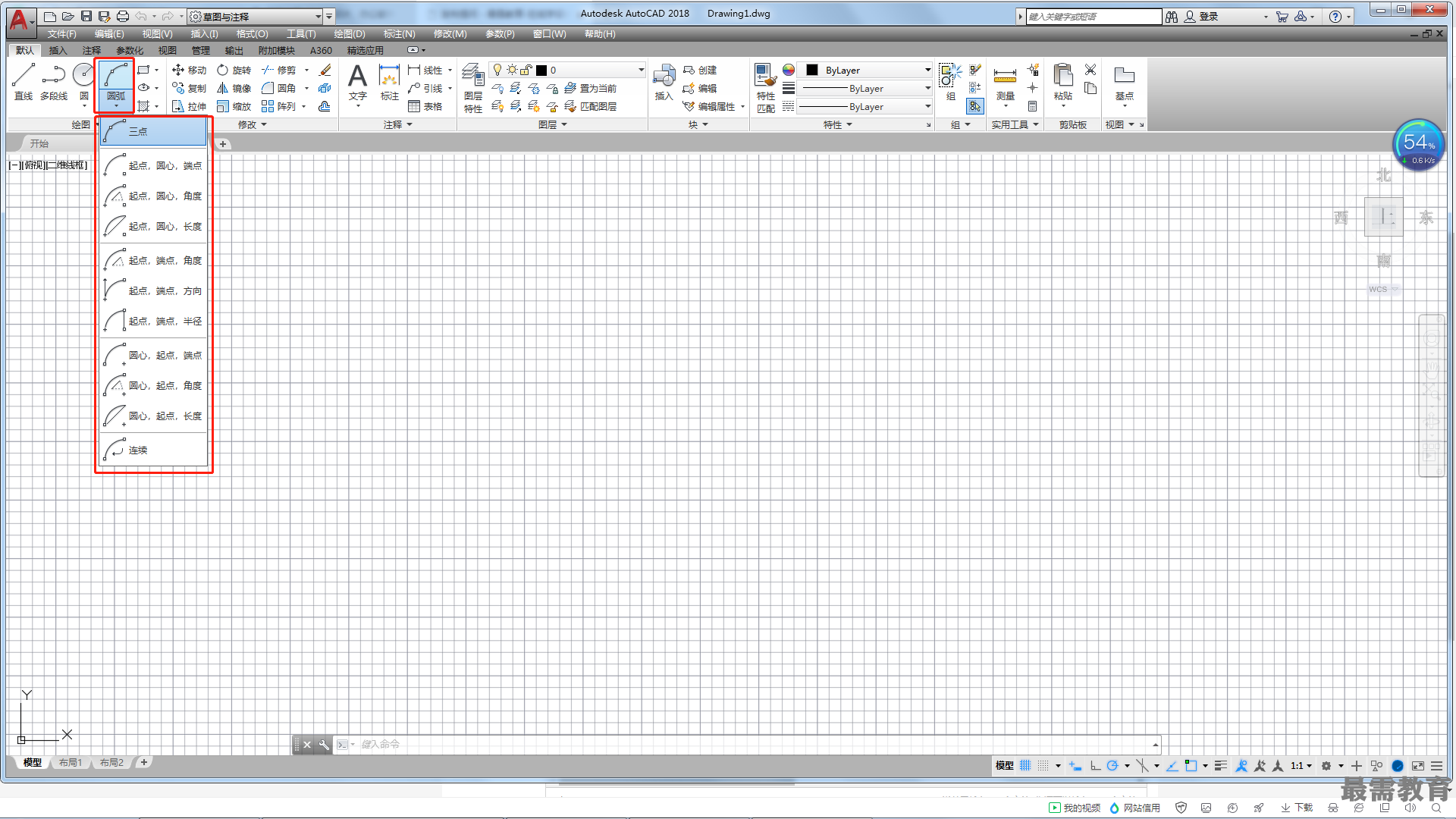

第2種:單擊“繪圖”面板中的"三點”按鈕下方的下拉按鈕,然后單擊下拉列表中的選項。


第3種:輸入“ARC”命令(或輸入簡化命令“A”)并確認。

執行“圓弧”命令后,系統將提示“指定圓弧的起點或[圓心(C)]:”。指定起點或圓心后,系統提示“指定圓弧的第二個點或[圓心(C)/端點(E)]:”。

命令主要選項介紹

?圓心(C):用于確定圓弧的中心點。

?端點(E):用于確定圓弧的終點。

?弦長(L):用于確定圓弧的弦長。

?方向(D):用于定義圓弧起始點處的切線方向。
