AutoCAD 2018——繪制橢圓

橢圓是由其兩條軸決定的，當兩條軸的長度不相等時，形成的對象為橢圓；當兩條軸的長度相等時，則形成的對象為圓。

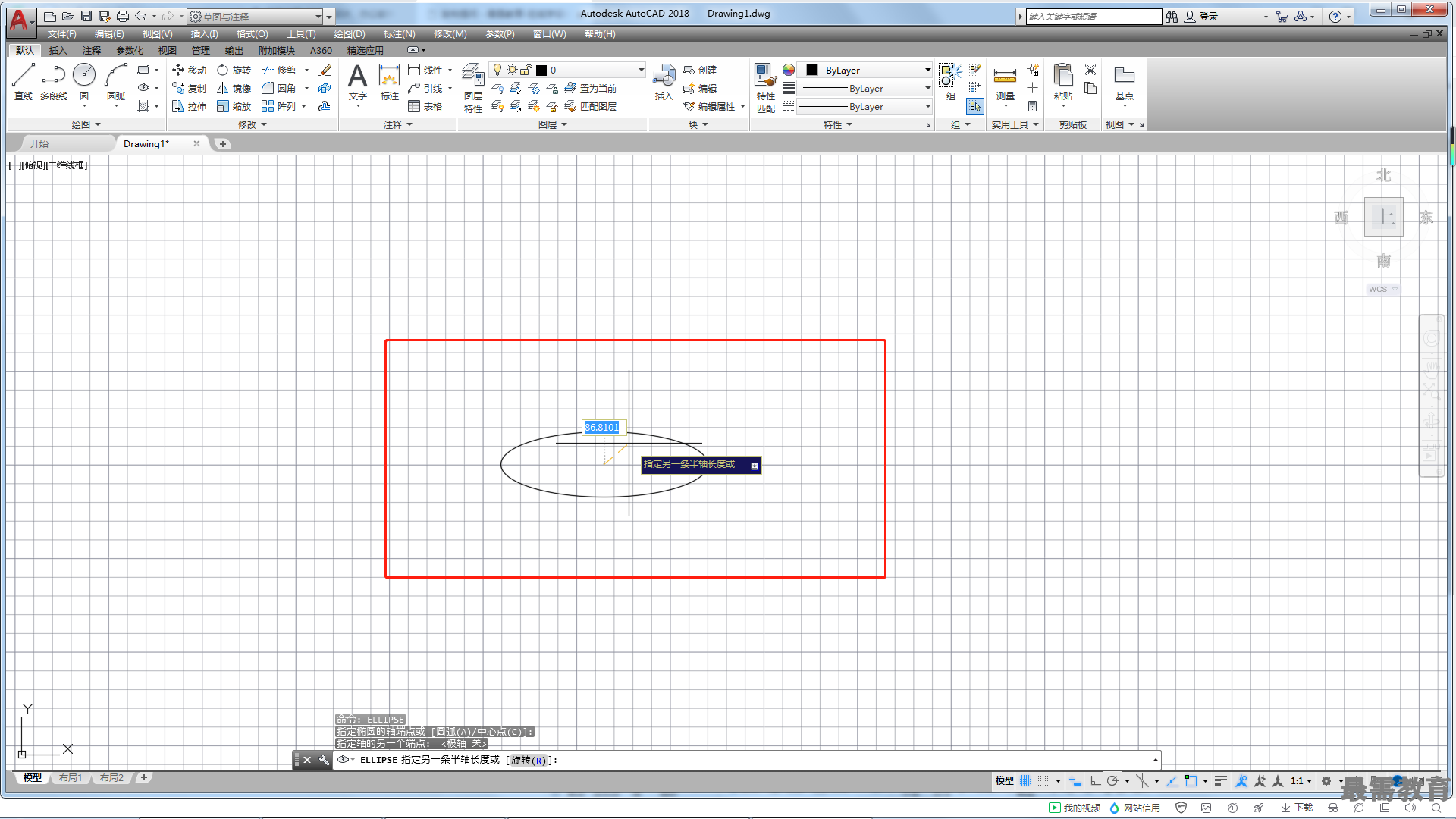

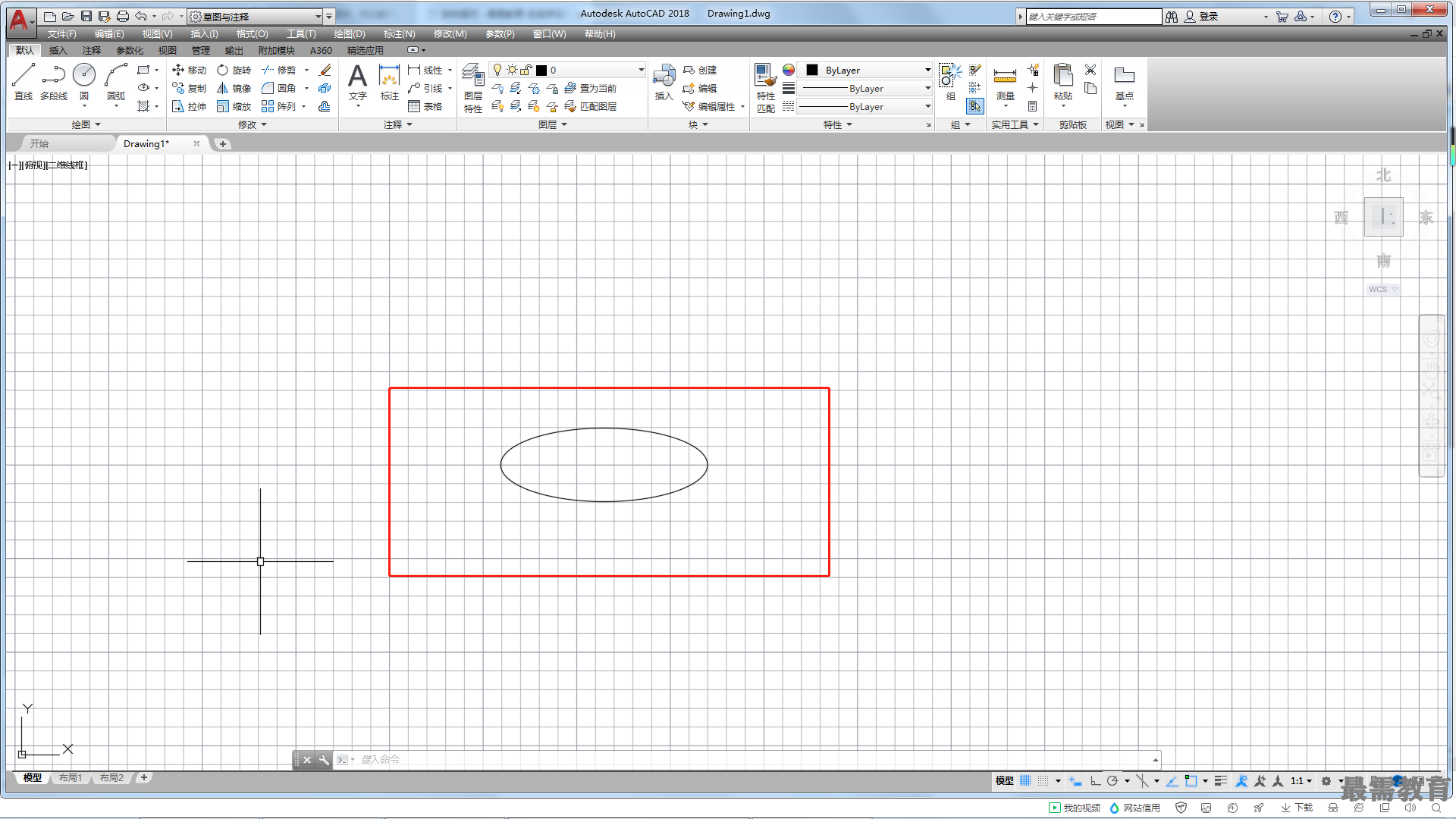

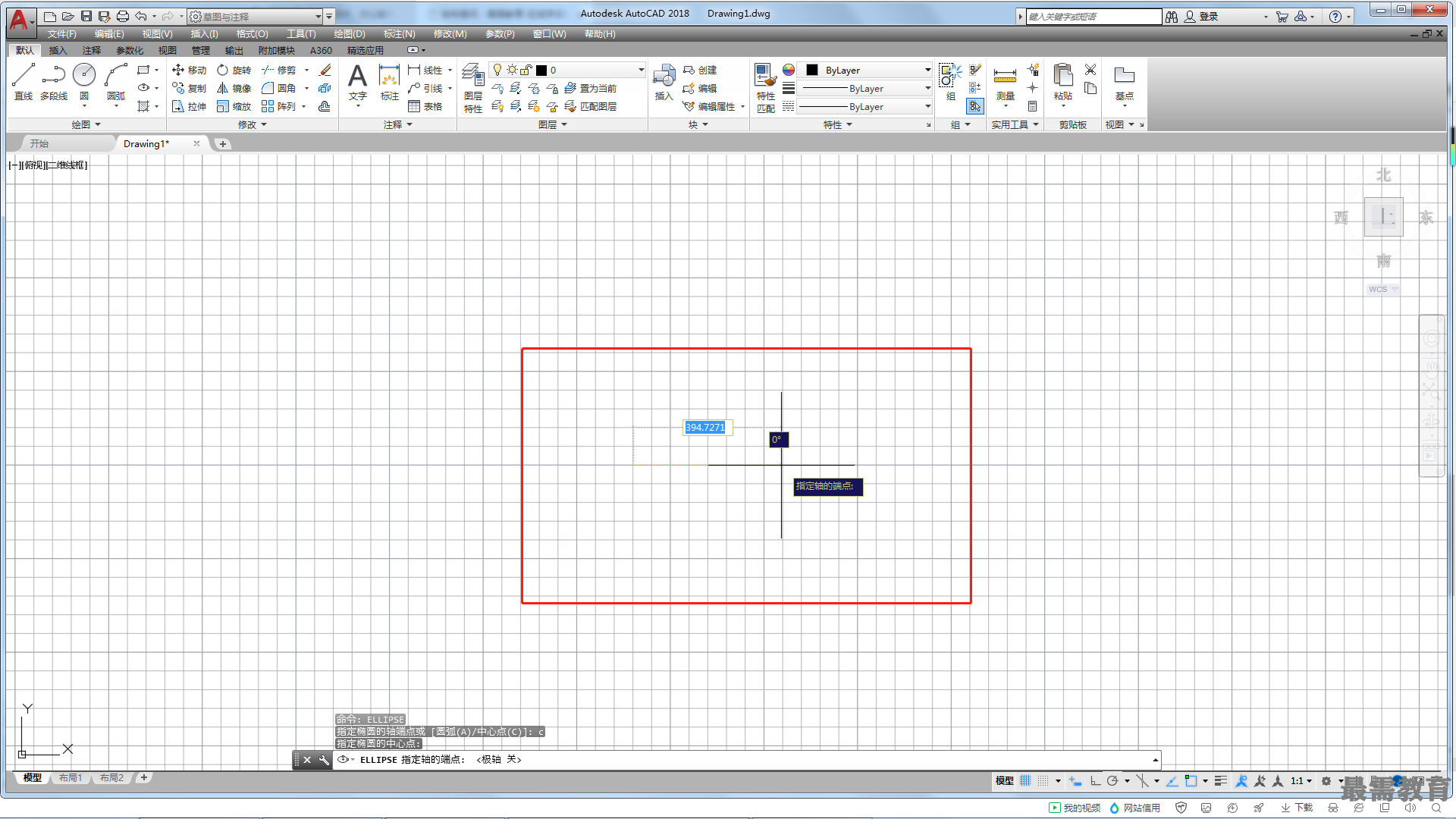

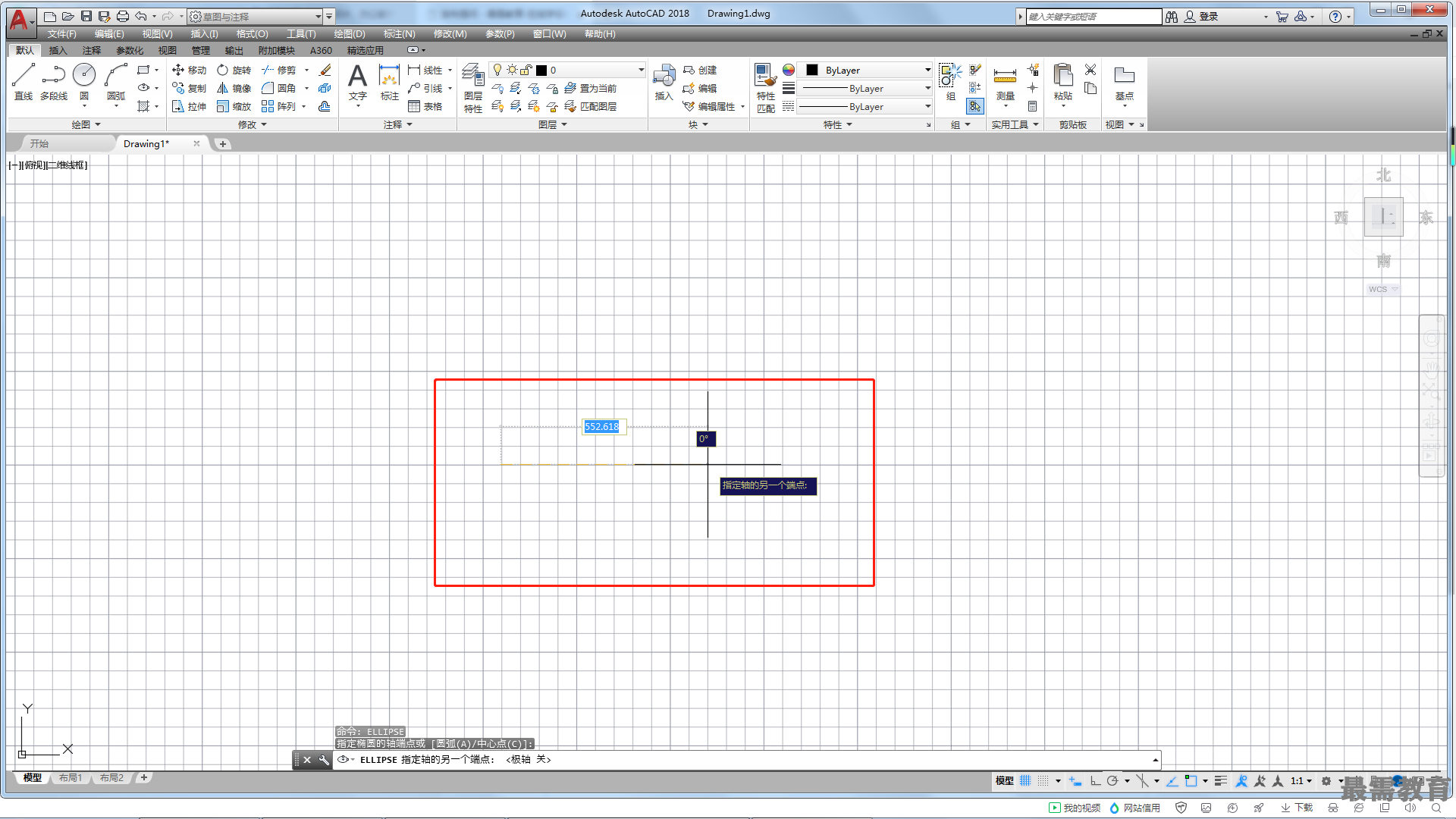

執行ELLIPSE (EL)命令，根據系統提示指定橢圓一條軸的第一個端點，然后向右移動光標，指定橢圓該軸的另一個端點，如圖所示。再向上移動光標，指定橢圓另一條軸的半軸長度，如圖所示，即可繪制指定軸長的橢圓，如圖所示。

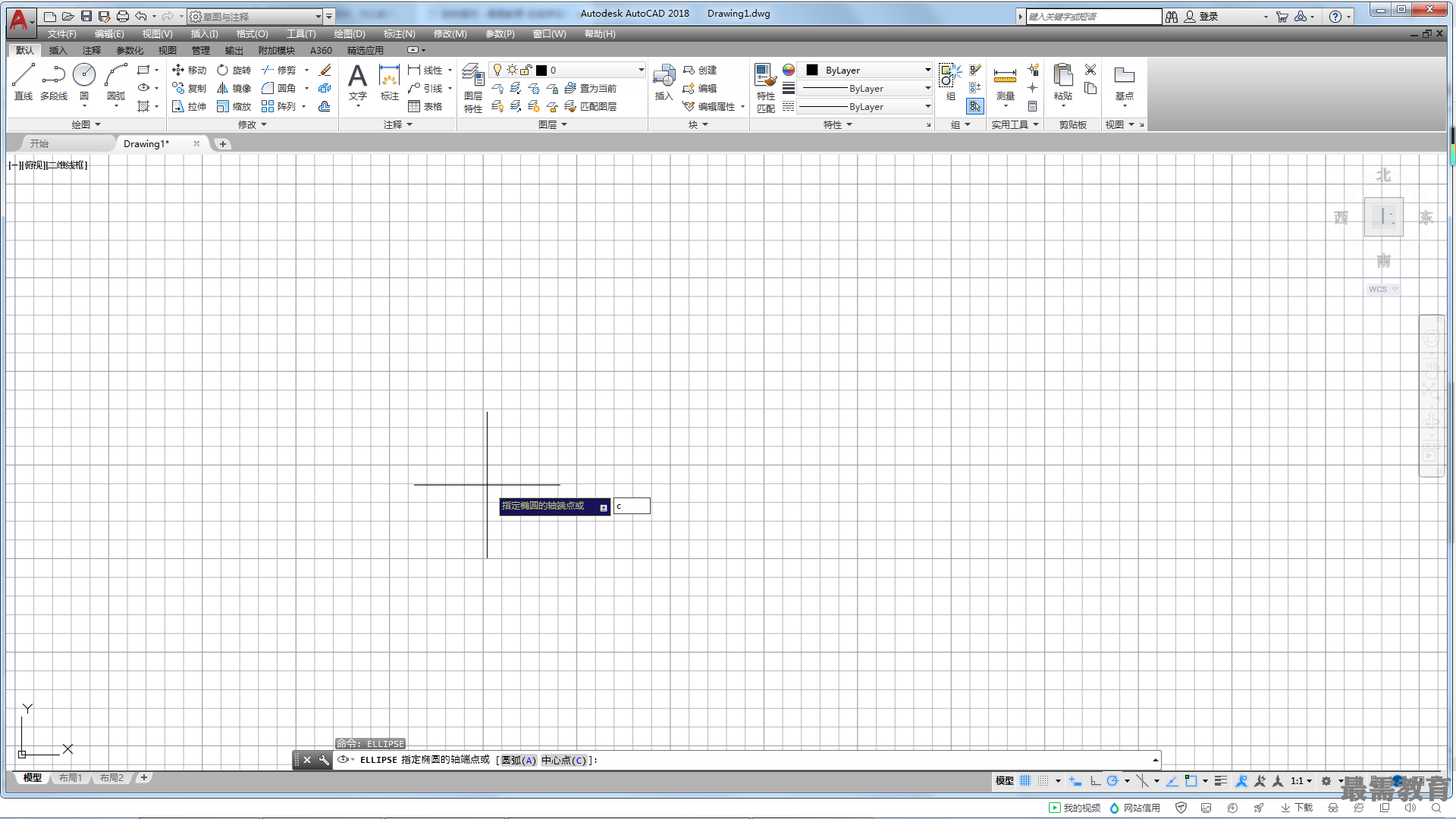

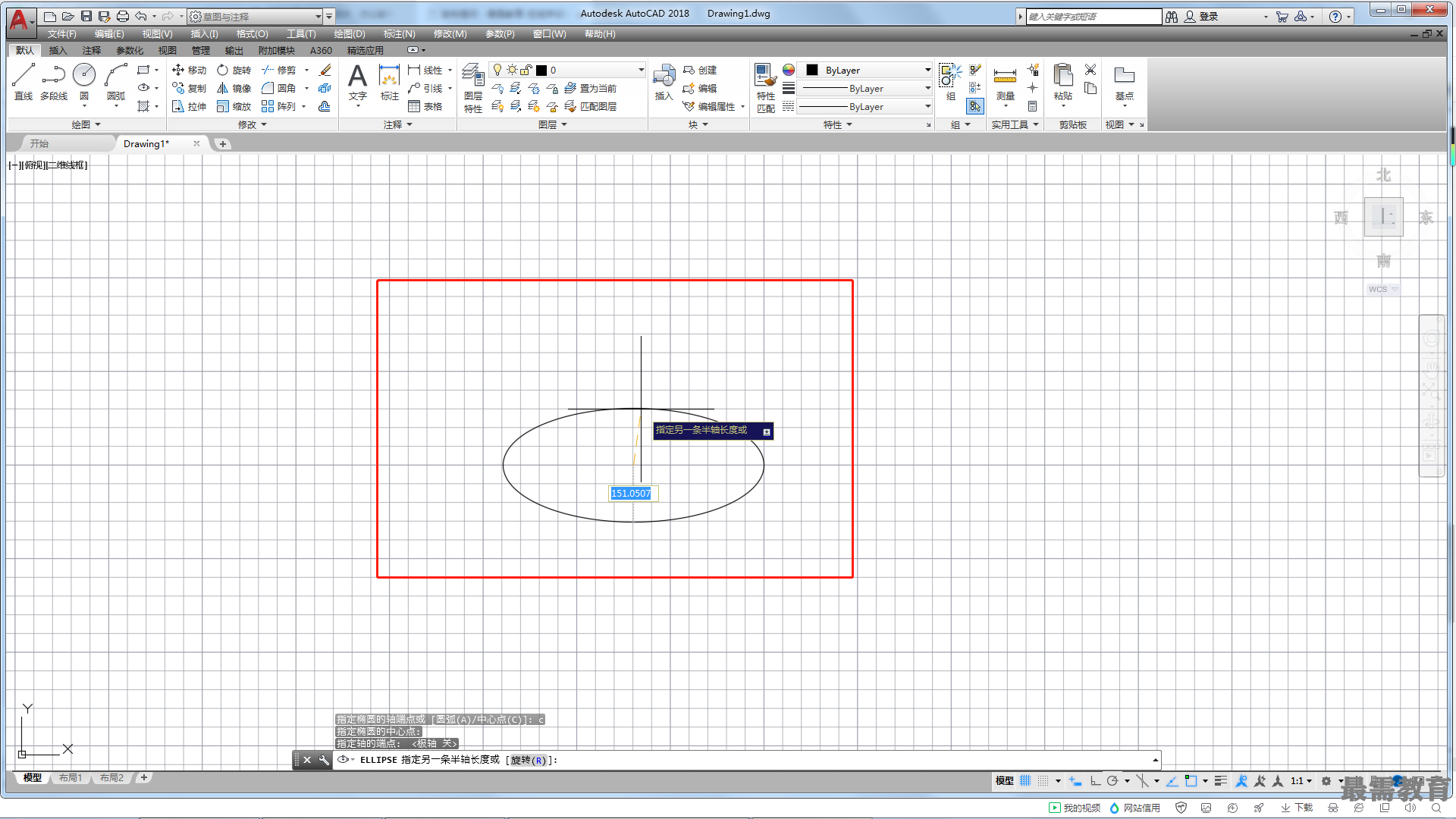

用戶也可以通過指定橢圓的中心點繪制橢圓。指定中心點繪制橢圓的方式是先指定橢圓的中心點來確定橢圓的位置，然后指定橢圓一條軸的端點和另一條軸的半軸長度。執行ELLIPSE(EL)命令，根據系統提示輸入“c”并確認，選擇“中心點(C)”選項，如圖所示。在繪圖區中單擊指定橢圓的中心點，然后依次指定橢圓一條軸的端點和另一條軸的半軸長度，即可繪制指定的橢圓，如圖所示。
