AutoCAD 2018——旋轉對象

命令：旋轉

作用：旋轉對象

快捷命令：RO

旋轉對象的操作是以某一個點為旋轉基點，將選定的圖形對象旋轉一定角度?！靶D(zhuǎn)”命令主要用于轉換圖形對象的方向。

執行“旋轉”命令的常用方法有如下3種。

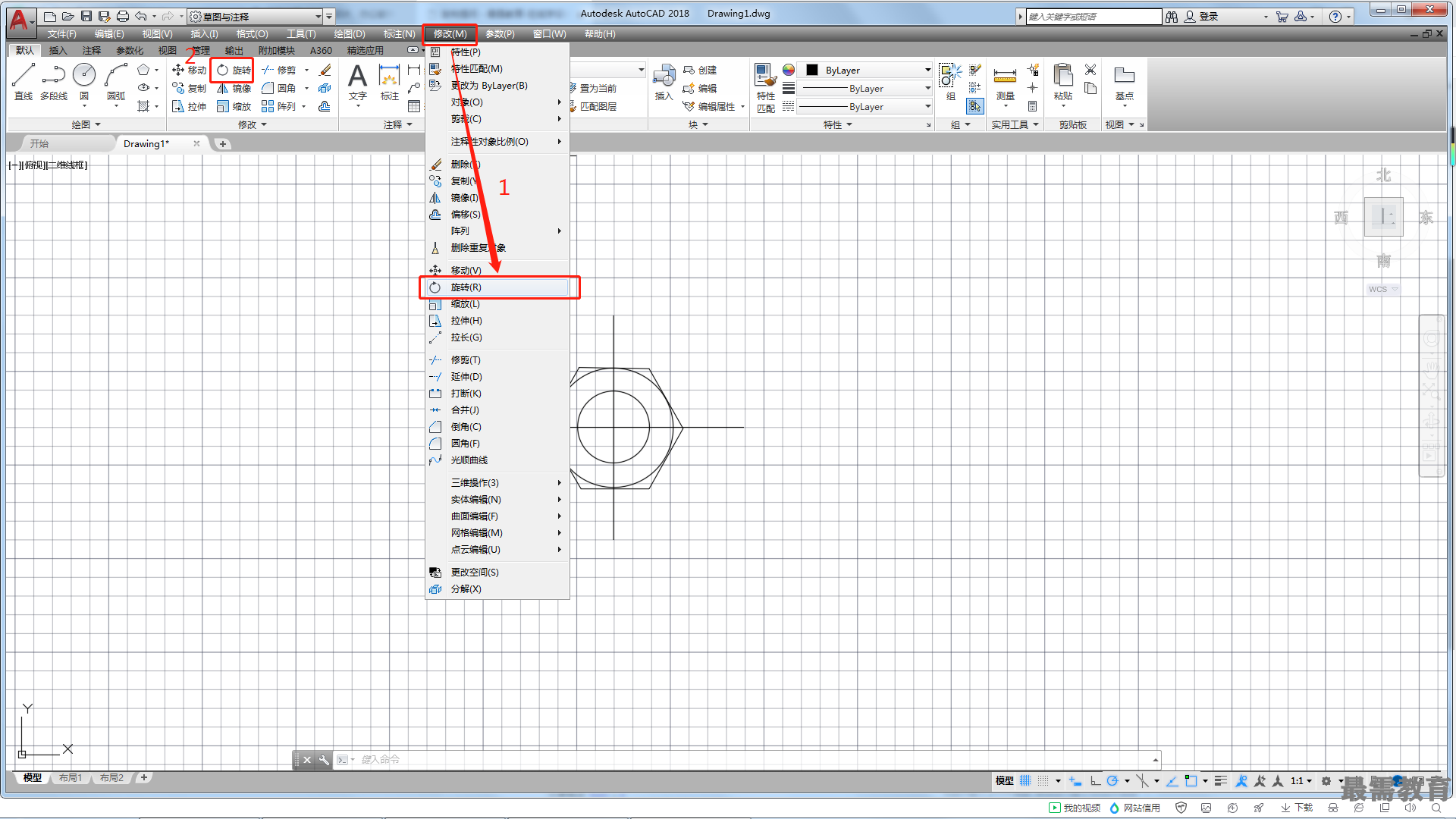

第1種：執行"修改>旋轉"命令。

第2種:單擊“修改”面板中的“旋轉”按鈕

第3種：輸入"ROTATE”（RO)命令并確認。

執行"旋轉”命令后，選中需要旋轉的圖形，將其按指定的角度旋轉即可，命令行中的主要提示及含義如下。

命令:ROTATE

//執行旋轉命令

選擇對象:

//使用鼠標在繪圖區內選擇需要旋轉的圖形對象

指定基點：

//需要用戶在繪圖區內指定一個點，繞這個點進行旋轉

指定旋轉角度，或[復制(C)/參照(R)]<0>:

//拖曳鼠標旋轉圖形或使用鍵盤輸入旋轉角度值，或者選擇“復制(C)”或“參照(R)”選項

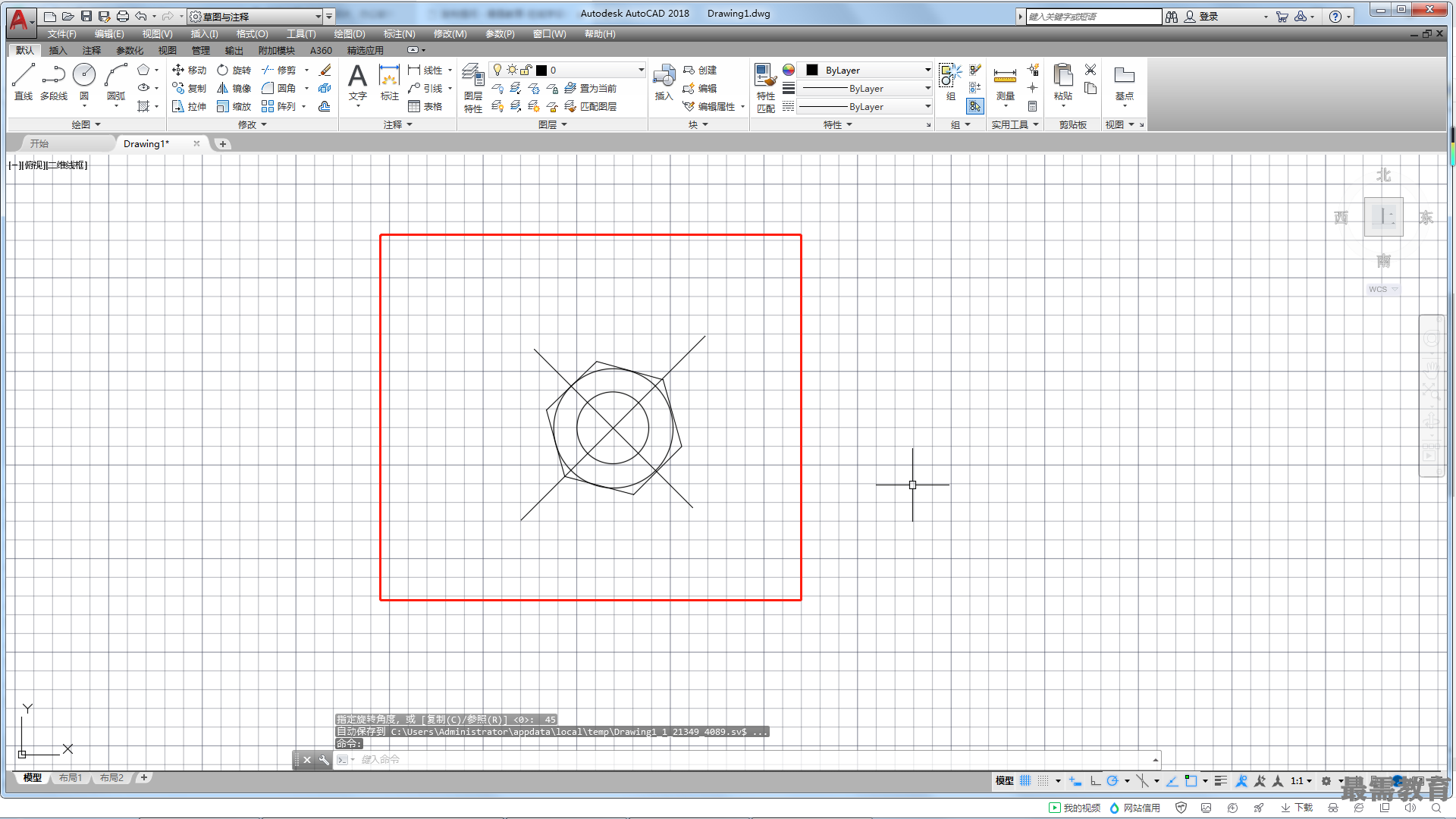

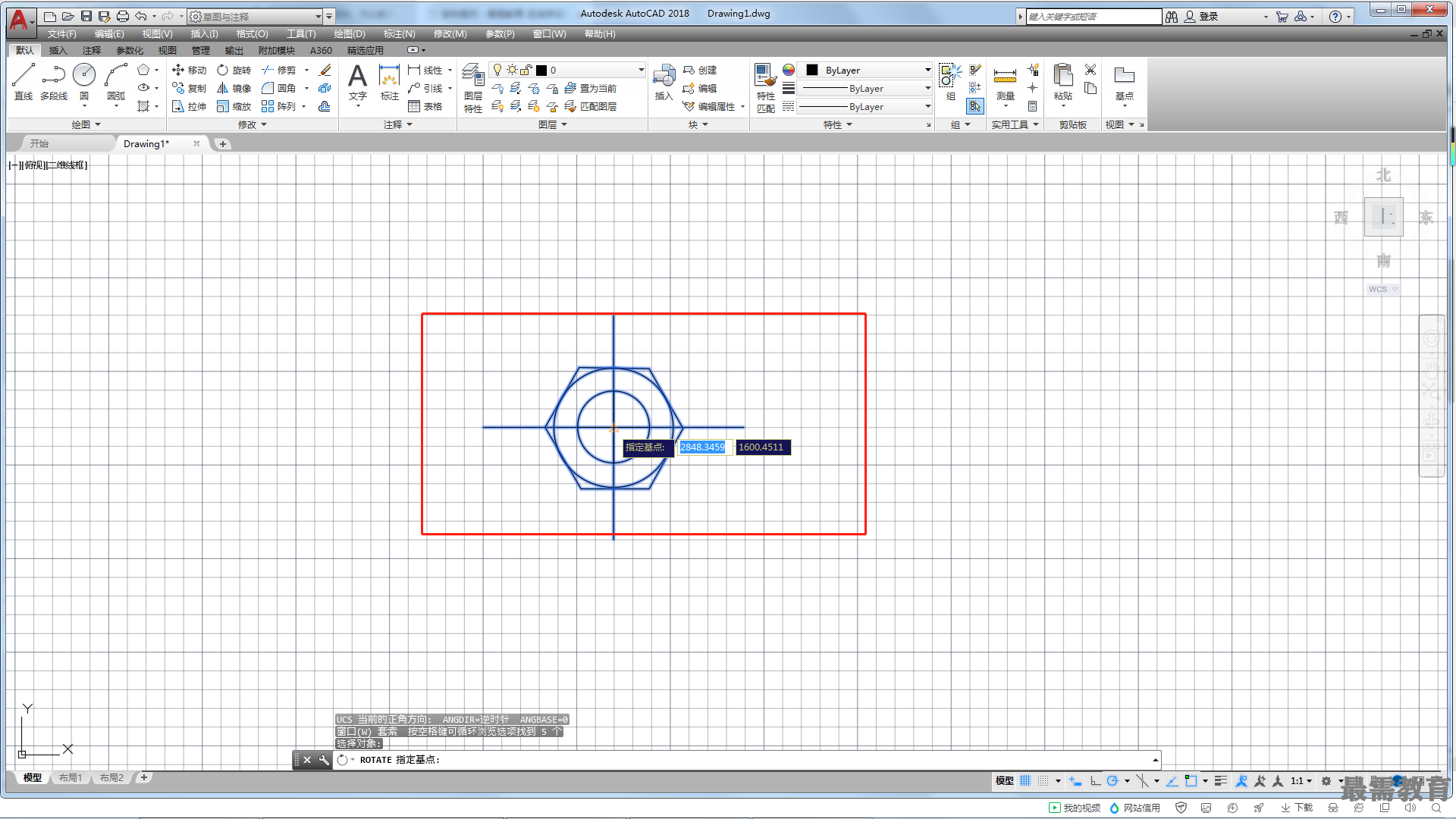

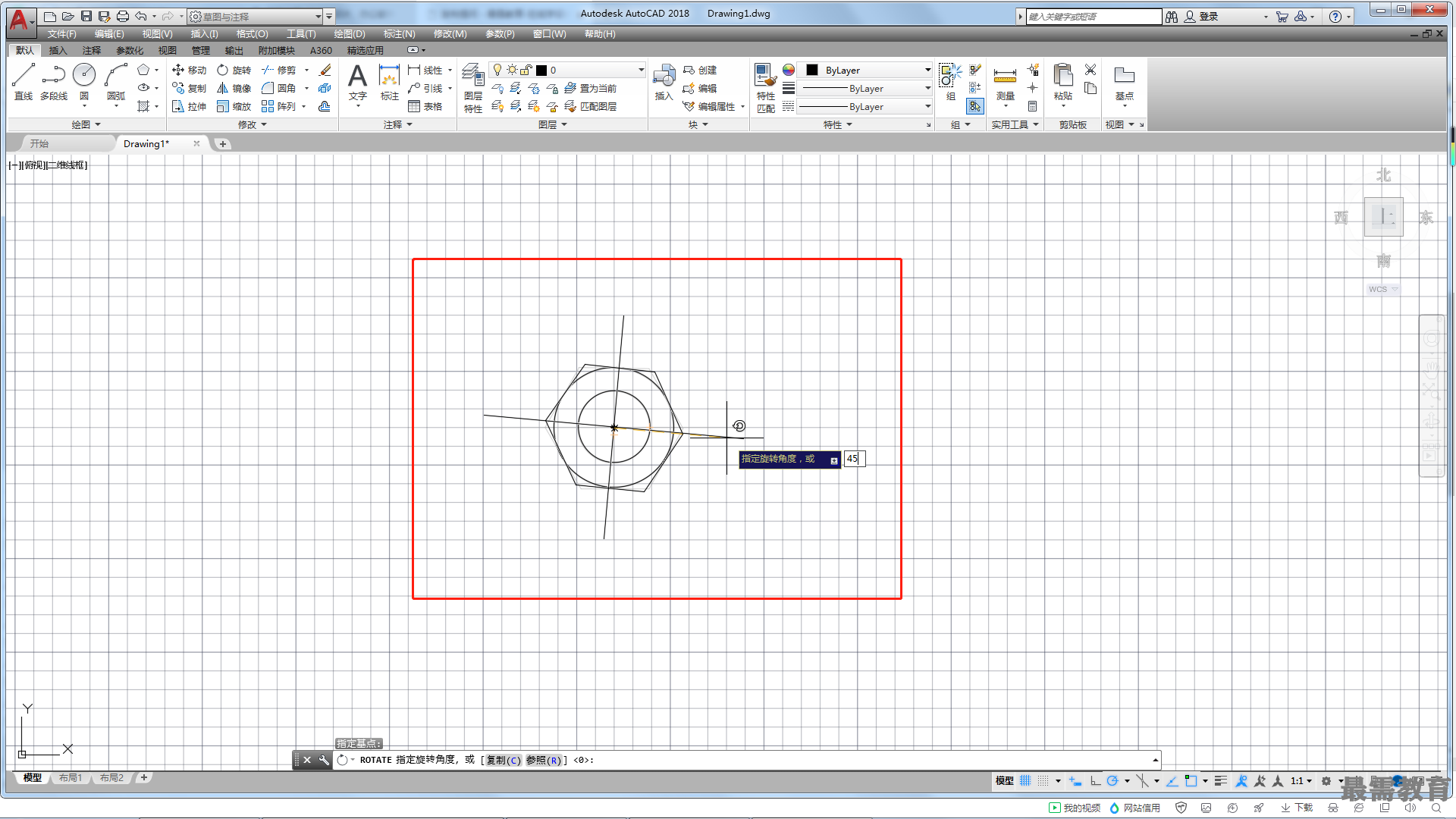

執行“旋轉”命令，選擇圖所示的兩條相交線段，捕捉線段交點作為旋轉基點，設置旋轉的角度為45,如圖所示，得到如圖所示的旋轉效果。
