AutoCAD 2018——縮放對象

命令：縮放

作用：縮放對象

快捷命令：SC

使用"縮放”命令可以按指定的比例因子改變實體的尺寸，從而改變對象的尺寸，但不改變其狀態。在縮放圖形時，可以把整個對象或者對象的一部分沿x軸、y軸和z軸方向以相同的比例放大或縮小，由于3個方向上的縮放比例相同，因此保證了對象的形狀不會發生變化。

執行"縮放”命令的常用方法有如下3種。

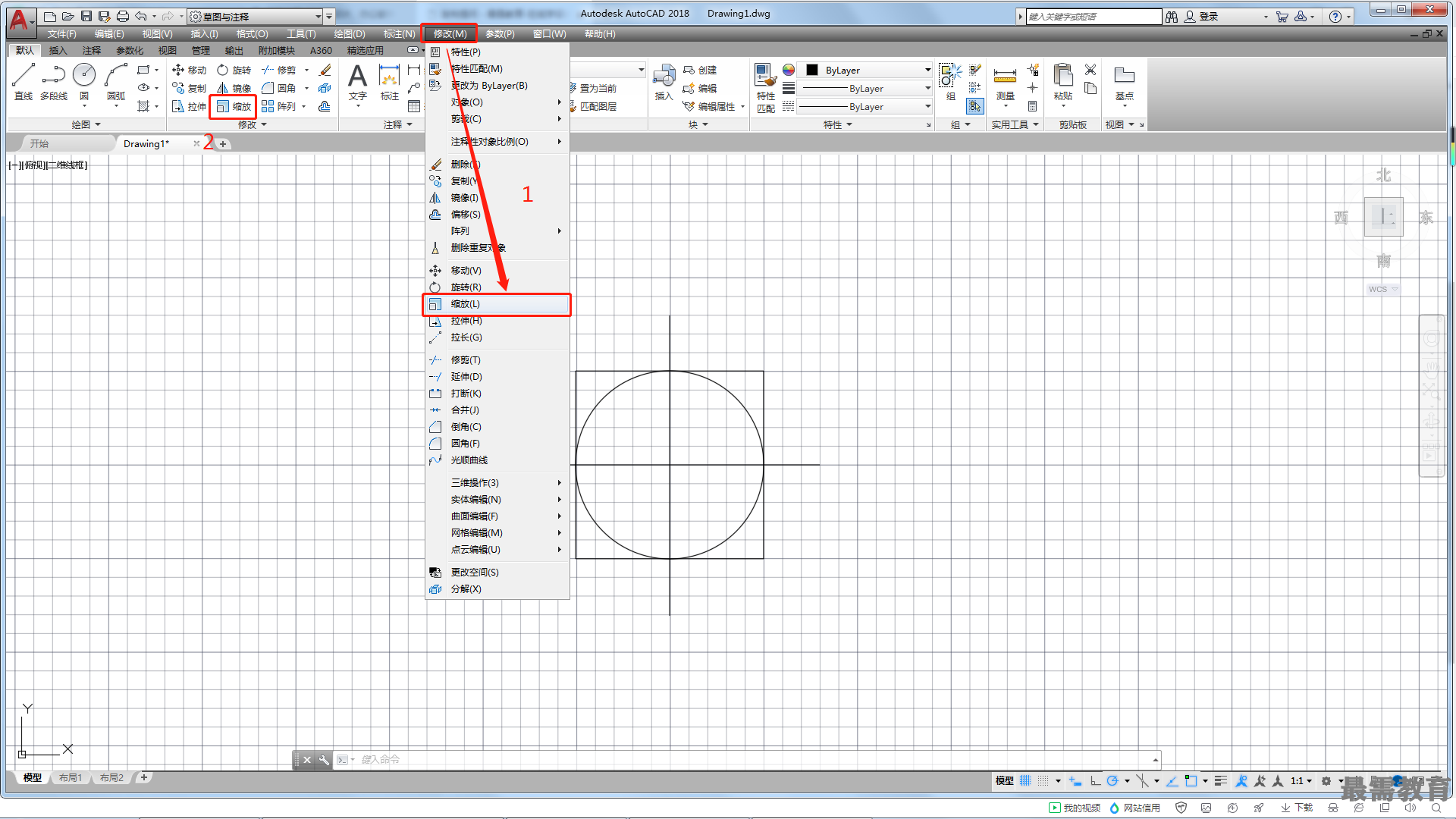

第1種：執行"修改>縮放”命令。

第2種：?jiǎn)螕簟靶薷摹泵姘逯械摹翱s放” 按鈕。

第3種：輸入“SCALE”（SC)命令并確認。

執行"縮放”命令后，選擇要縮放的圖形，將其按指定的大小縮放即可，命令行中的主要提示及含義如下。

命令:SCALE

//執行縮放命令

選擇對象:

//選擇進行縮放的對象

指定基點：

//指定縮放對象的基點

指定比例因子或[復制(C)/參照(R)]:

//指定縮放的比例或按指定的新長度和參照長度的比例縮放所選對象，如果新長度大于參照長度，對象將被放大

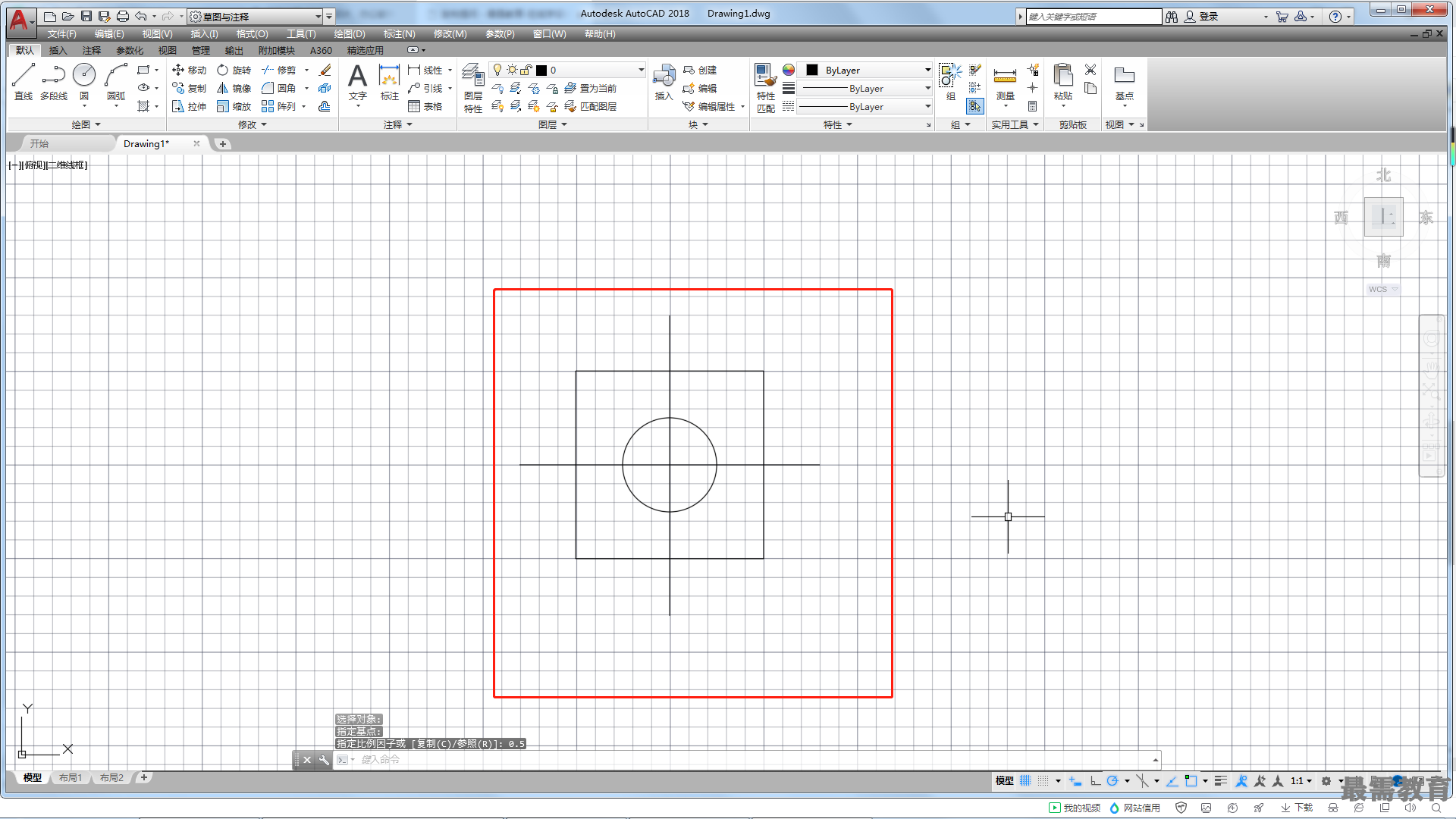

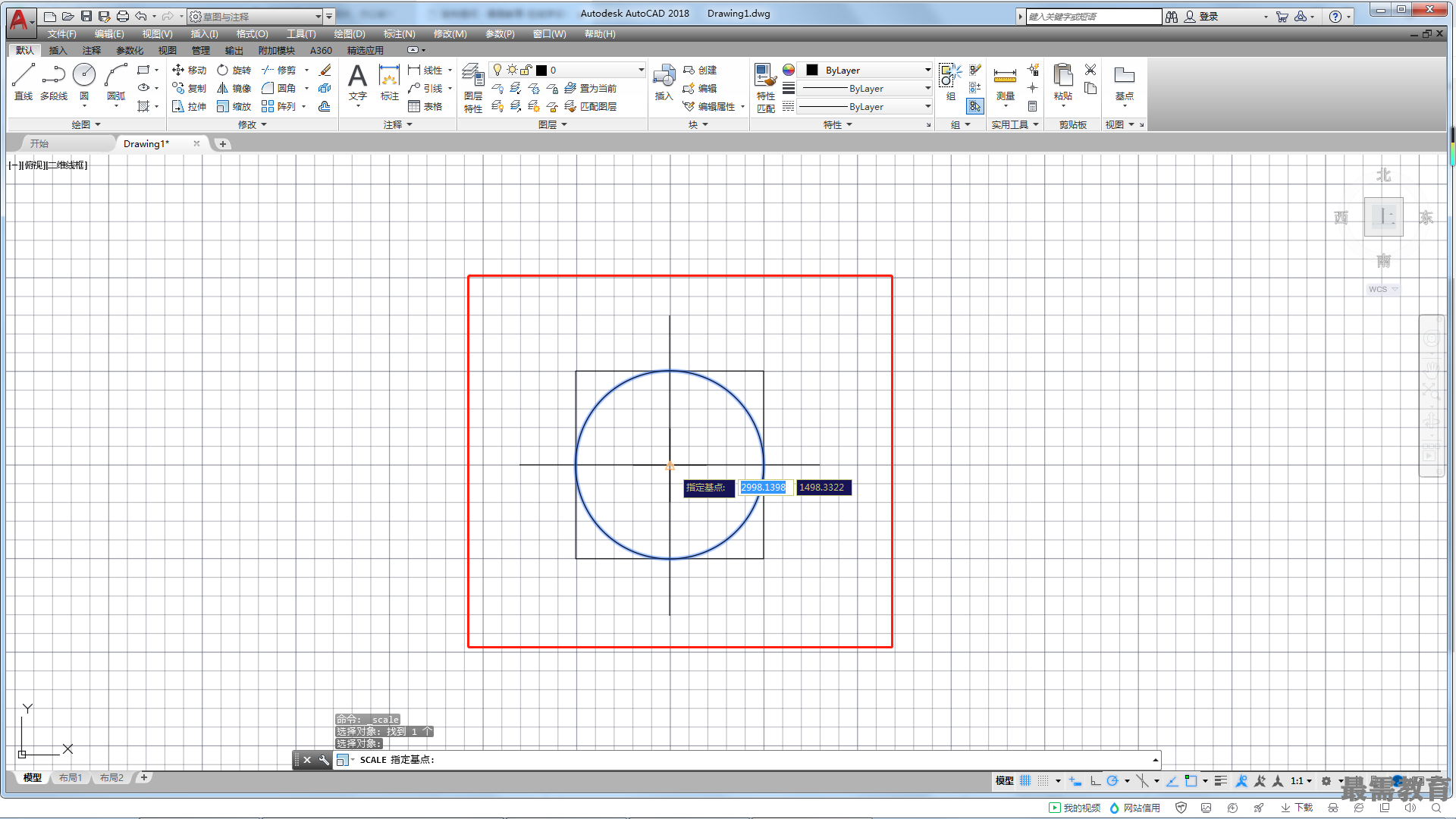

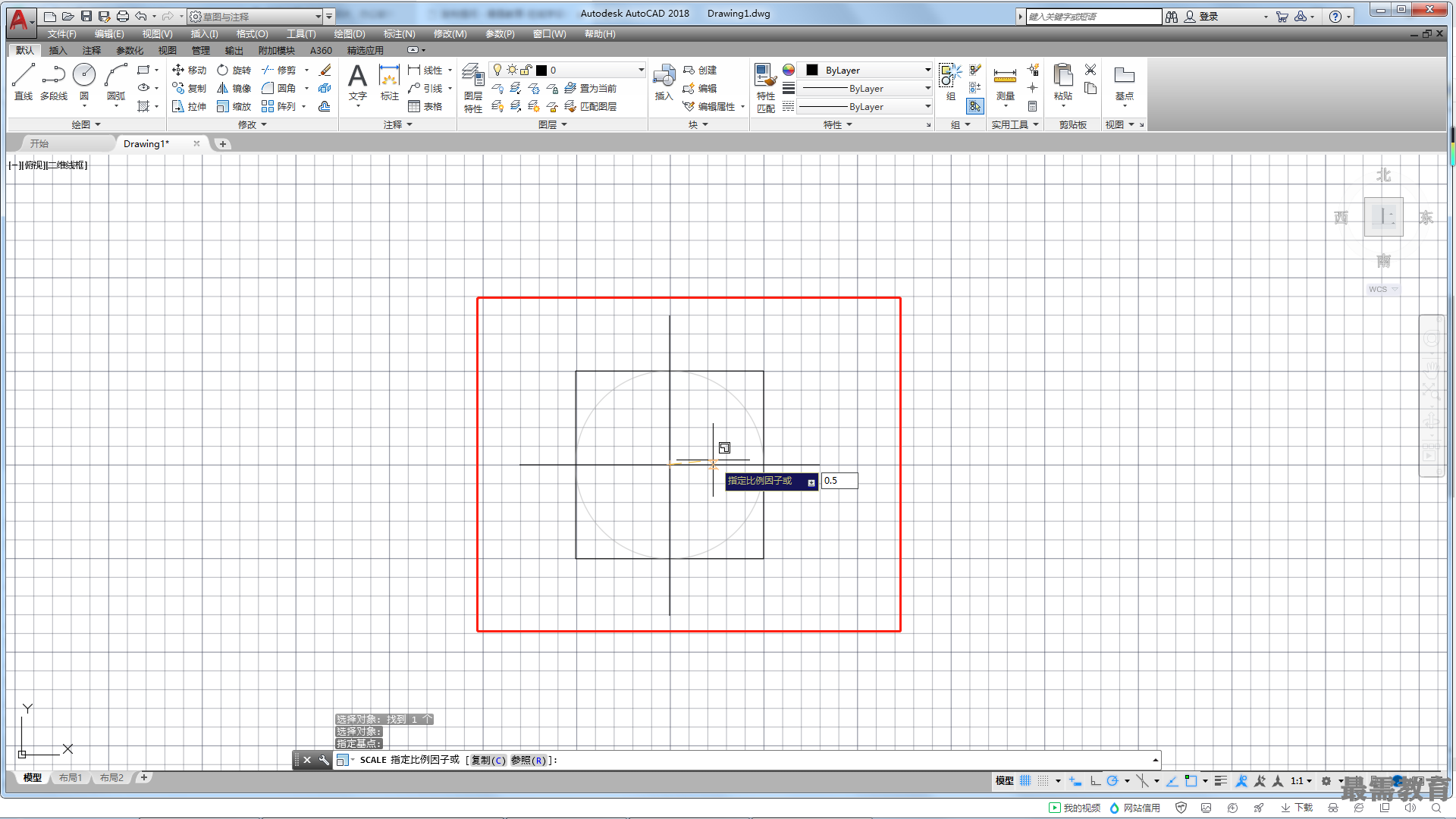

執行“縮放”命令，選擇如圖所示的圓形，捕捉線段交點作為縮放基點，設置縮放的比例因子為0.5,如圖所示，得到如圖所示的縮放效果。
