AutoCAD 2018——修剪

命令：修剪

作用：修剪線條圖形

快捷命令：TR

使用“修剪”命令可以通過指定的邊界對圖形對象進行修剪。運用該命令可以修剪的對象包括直線、圓、圓弧、射線、樣條曲線、面域、尺寸、文本和非封閉的2D或3D多段線等；作為修剪邊界的可以是除圖塊、網格、三維面、軌跡線以外的任何對象。

執行“修剪”命令通常有如下3種方法。

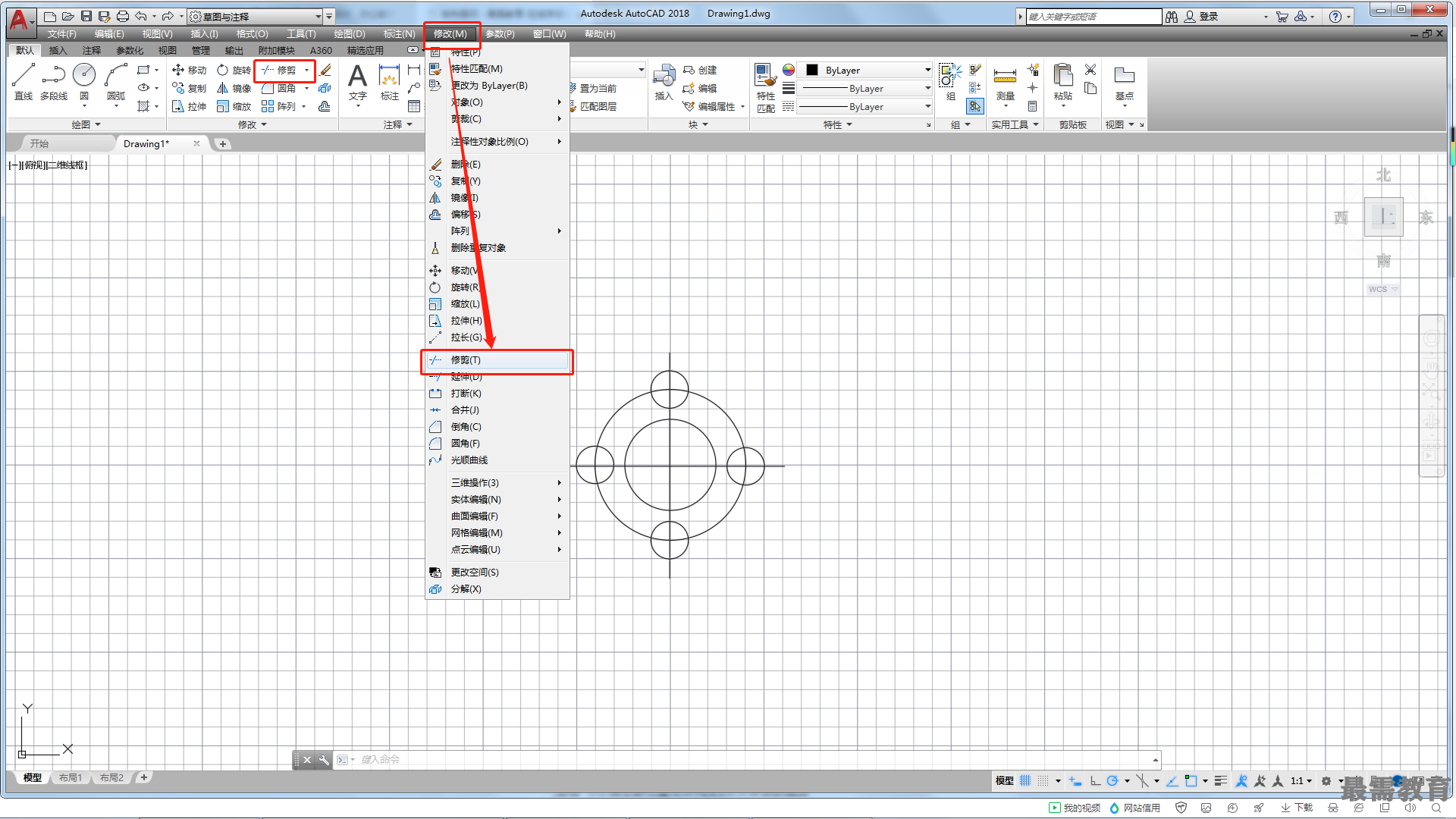

第1種：執行“修改>修剪”命令。

第2種：單擊“修改”面板中的“修剪”按鈕。

第3種：輸入“TRIM” (TR)命令并確認。

在使用“修剪”命令進行圖形修剪的過程中，系統給出的提示及含義如下。

命令:TRIM

//執行修剪命令

當前設置:投影=UCS,邊=無

//顯示當前設置

選擇剪切邊…

選擇對象或 <全部選擇 >:

//選擇修剪邊界

選擇要修剪的對象,或按住Shift鍵選擇要延伸的對象，或[欄選(F)/窗交(C)/投影(P)/邊(E)/刪除(R)/放棄(U)]:

//選擇修剪對象

系統提示中的主要選項介紹

?欄選（F):以欄選的方式來選擇對象。

?投影（P):確定命令執行的投影空間。選擇該選項后，命令行中提示"輸入投影選項[無(N)/UCS(U)/視圖(V)] <UCS>:”，選擇適當?shù)耐队斑x項。

?邊（E):該選項用來確定修剪邊的方式。選擇該選項后，命令行中提示“輸入隱含邊延伸模式[延伸(E)/不延伸(N)] <不延伸>:”，然后選擇適當?shù)难由炷Ｊ健?/p>

?放棄（U):用于取消最近由TRIM命令完成的操作。

當AutoCAD提示選擇要修剪的對象時，即可選擇待修剪的對象。在修剪對象時將以最靠近的候選對象作為修剪邊界。

使用“修剪”命令對與直線相交的圓進行修剪和選取的點的位置有關，使用該命令還可以修剪尺寸標注線。使用TRIM命令修剪實體，第一次選擇實體是選擇修剪的邊界。選擇修剪目標時必須用點選，而不能用窗選。一個目標可同時作為修剪邊界和修剪目標。有一定寬度的多段線被修剪時，修剪的交點按其中心線計算；多段線的終點仍然是方的，切口邊界與多段線的中心線垂直。

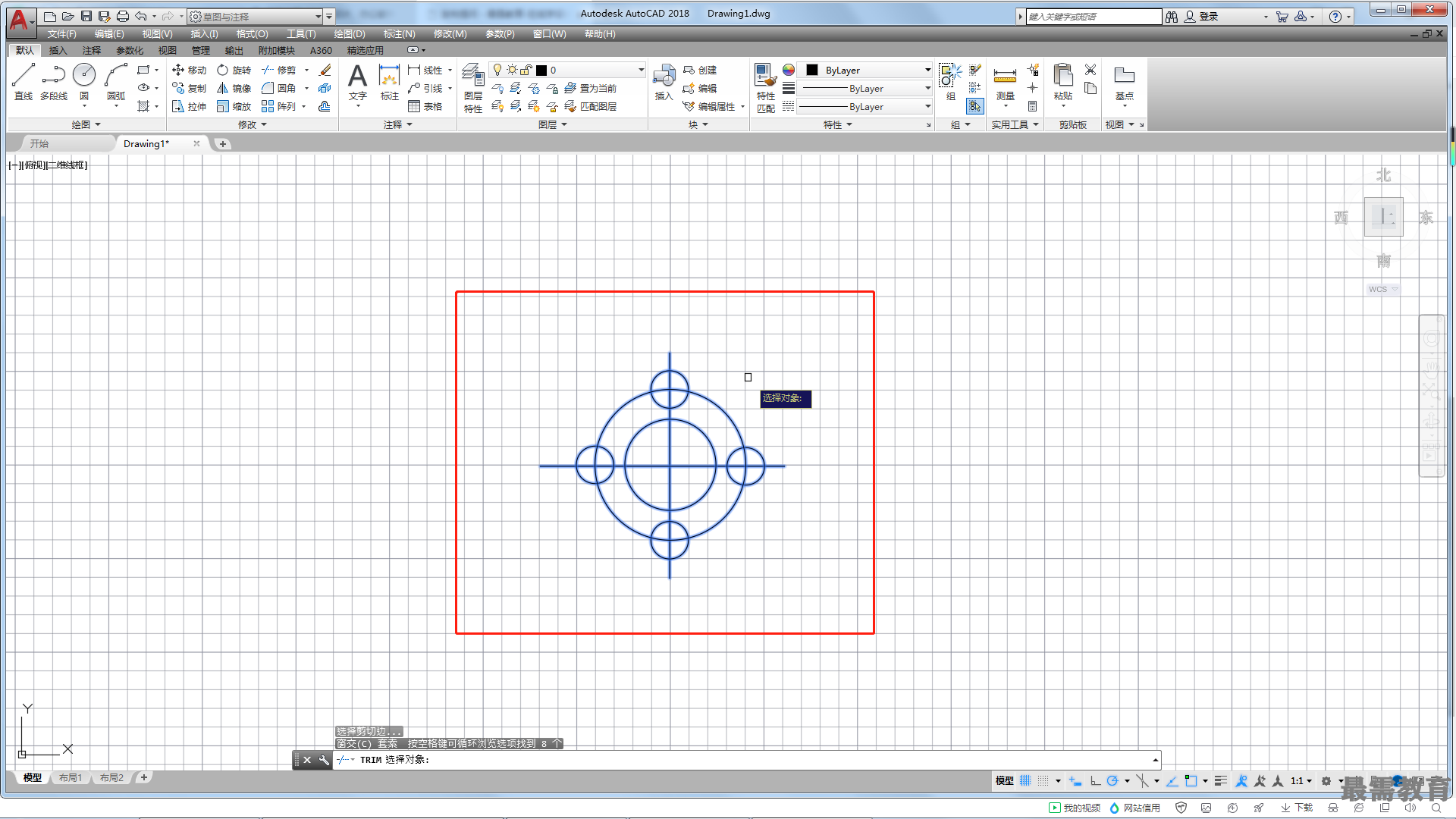

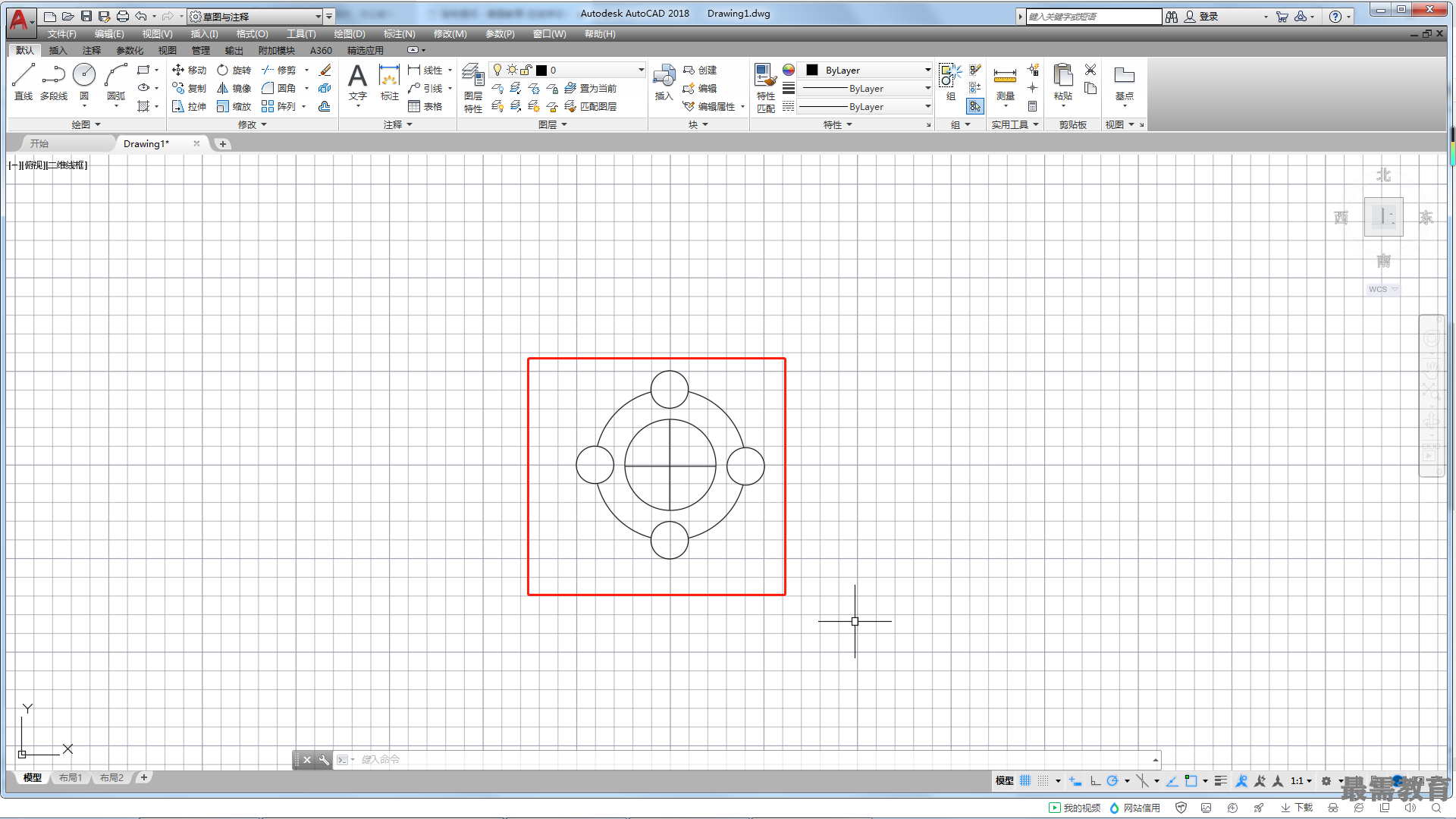

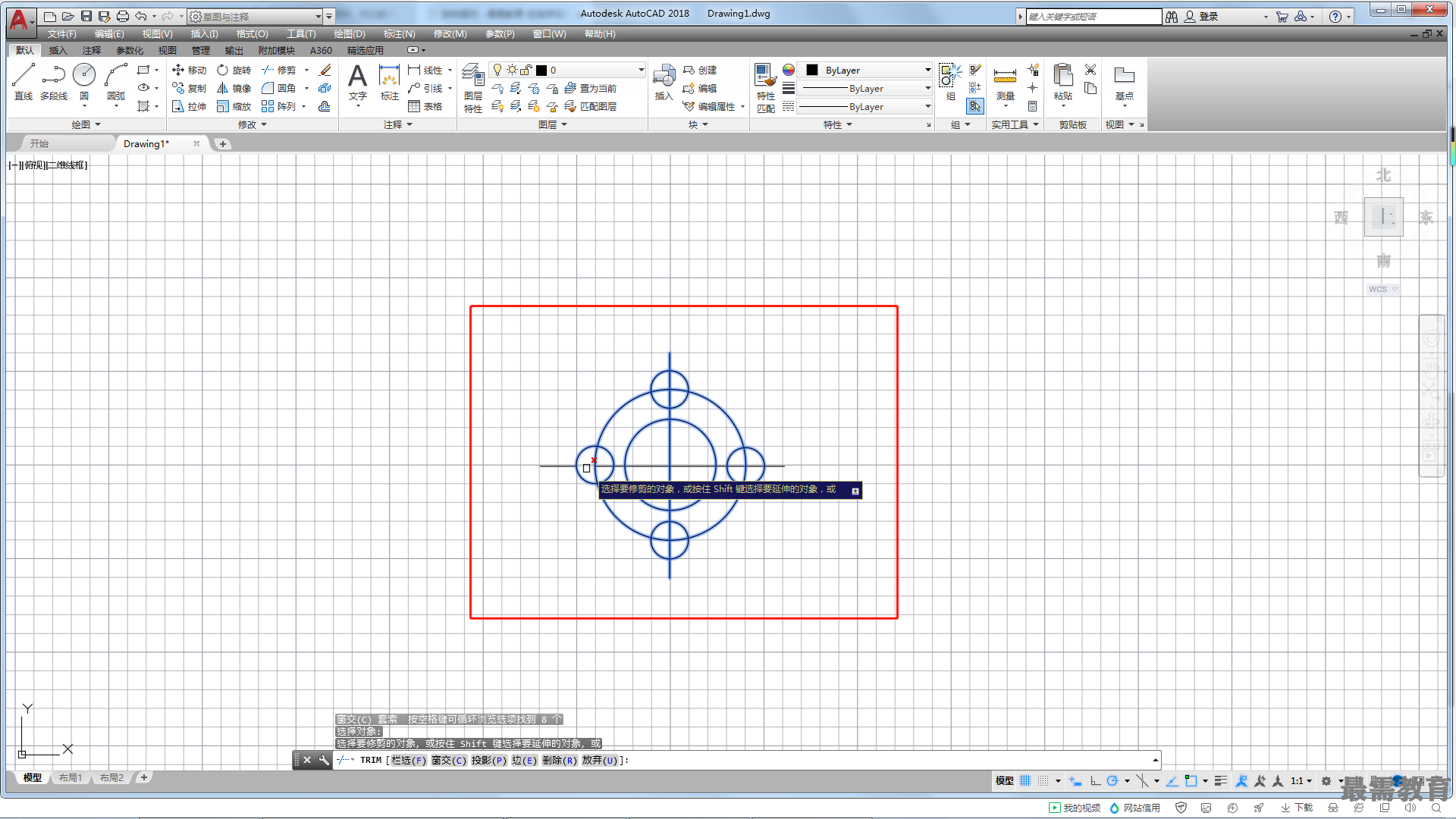

執行“修剪”命令，在圖所示的圖形中選擇修剪邊界，當系統提示“選擇要修剪的對象，或按住Shift鍵選擇要延伸的對象，或[欄選(F)/窗交(C)/投影(P)/ 邊(E)/刪除(R)/放棄(U)]:”時,單擊修剪邊界上方的部分進行修剪，如圖所示。修剪后的效果如圖所示
