AutoCAD 2018——延伸

命令：延伸

作用：延伸線條圖形

快捷命令：EX

使用“延伸”命令可以把線段、弧和多段線等圖元對象延伸到指定的邊界上。通常可以使用“延伸”命令進行延伸的對象包括圓弧、橢圓弧、線段和非封閉的2D或3D多段線等。如果以有一定寬度的2D多段線作為延伸邊界，在執行延伸操作時會忽略其寬度，直接將延伸對象延伸到多段線的中心線上。

執行“延伸”命令，通常有如下3種方法。

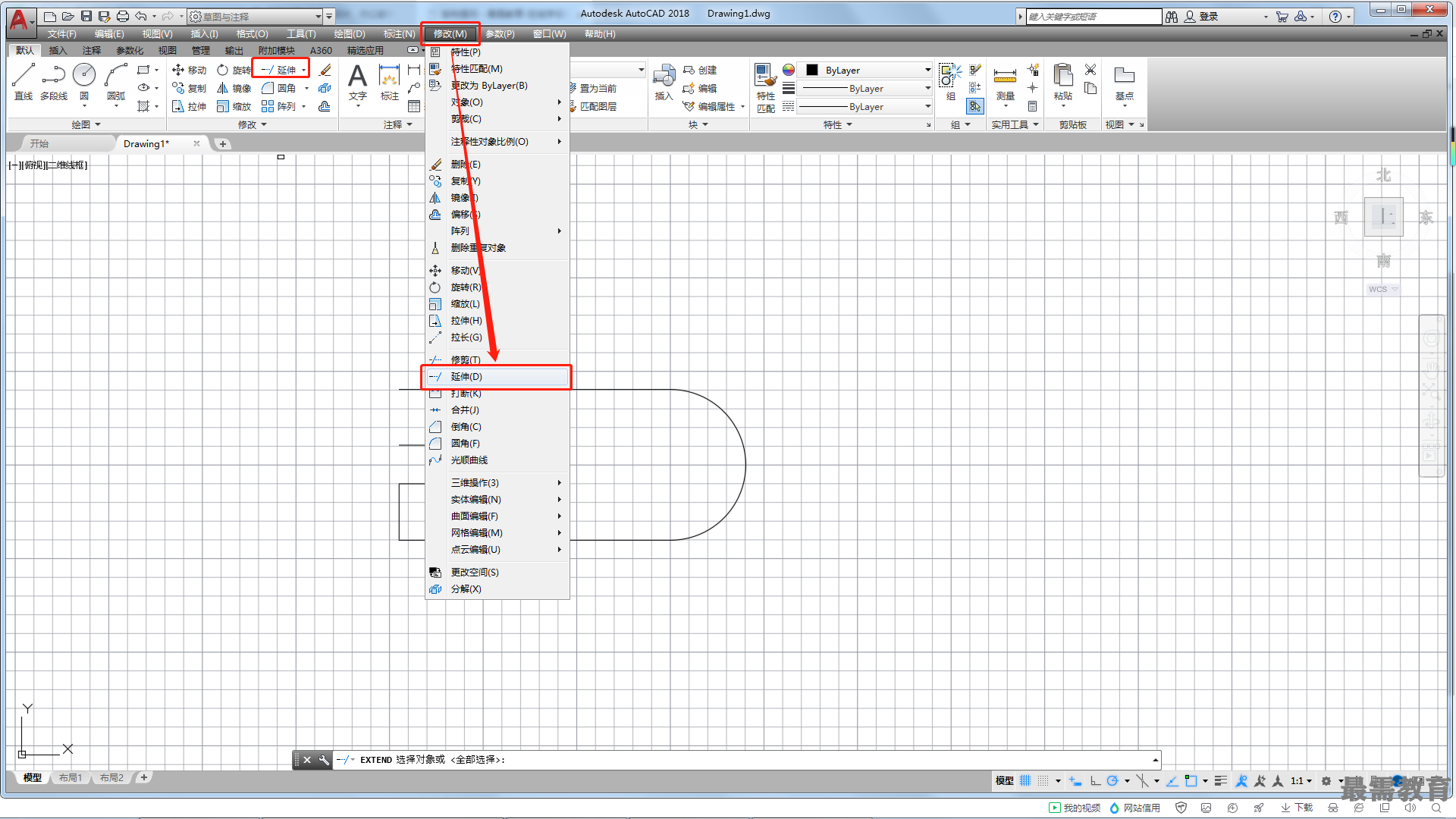

第1種：執行"修改>延伸”命令。

第2種：?jiǎn)螕簟靶薷摹泵姘逯械摹把由臁卑粹o

第3種：輸入“EXTEND”（EX)命令并確定。

執行延伸操作時，系統提示中的各項含義與修剪操作中的相同。在使用“延伸”命令延伸對象的過程中，可隨時使用“放棄”項取消上一次的延伸操作。延伸一個標注了線性尺寸的對象時，延伸操作完成后，其尺寸會自動修正。有寬度的多段線以中心線作為延伸的邊界線。

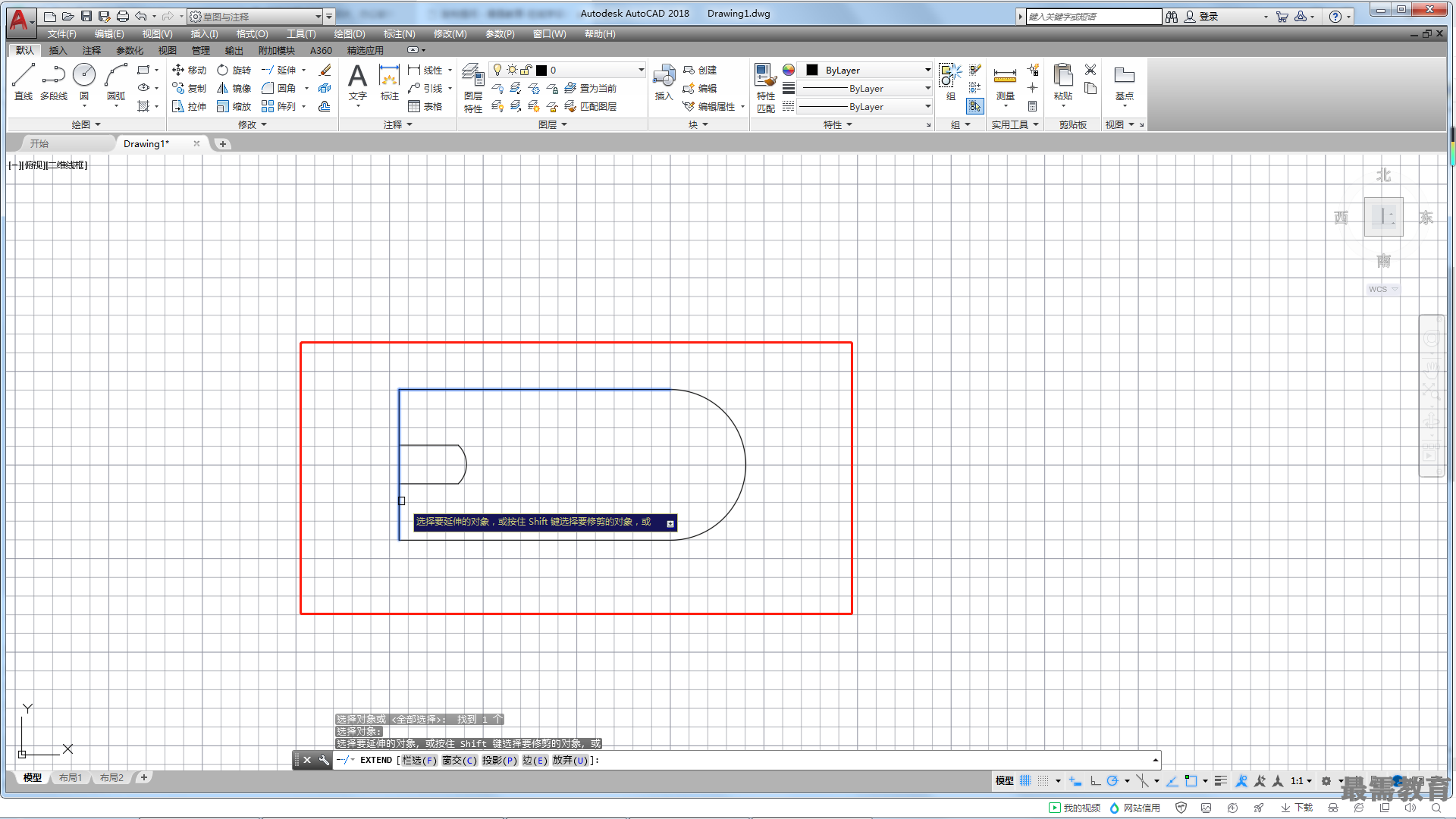

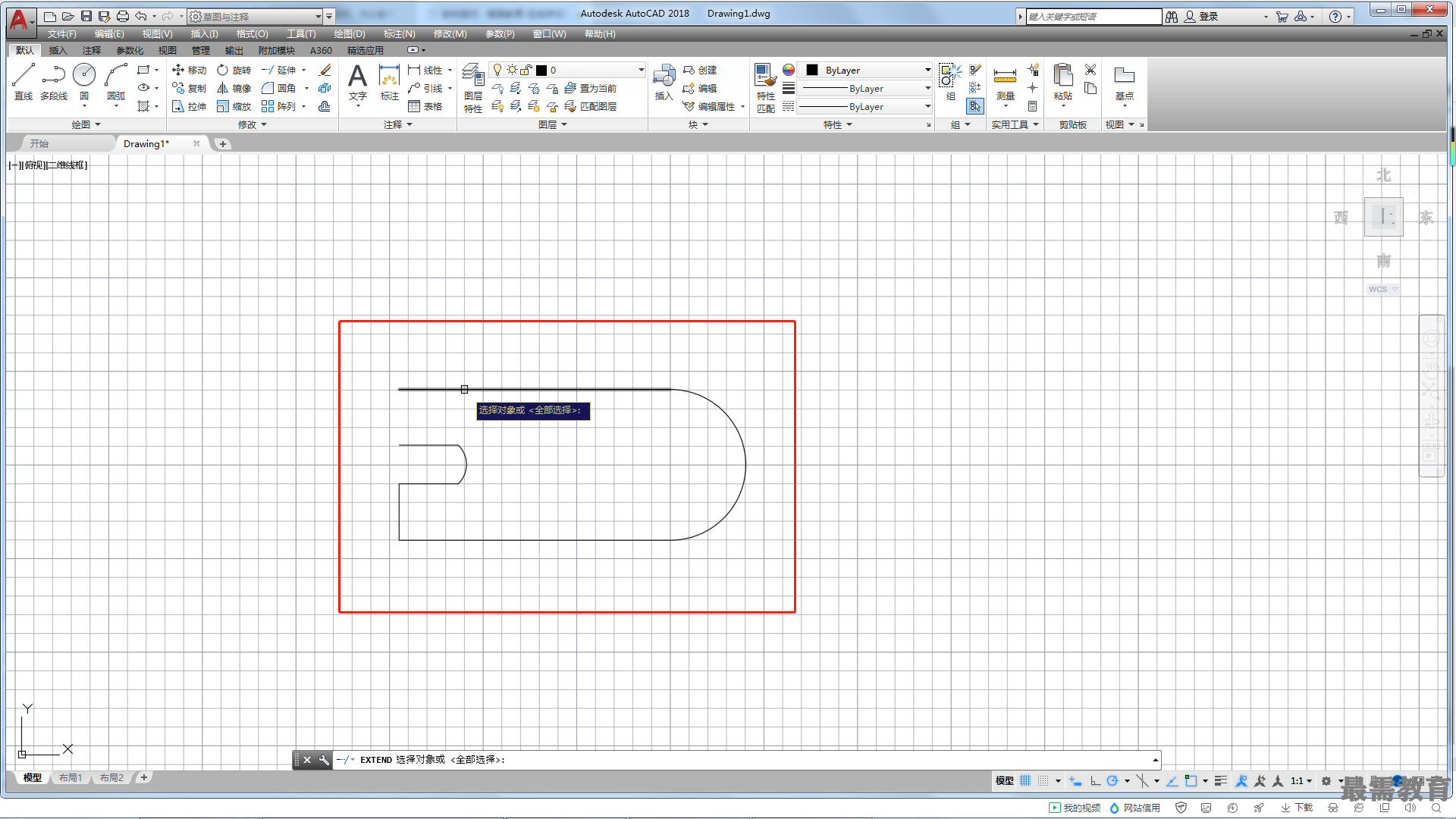

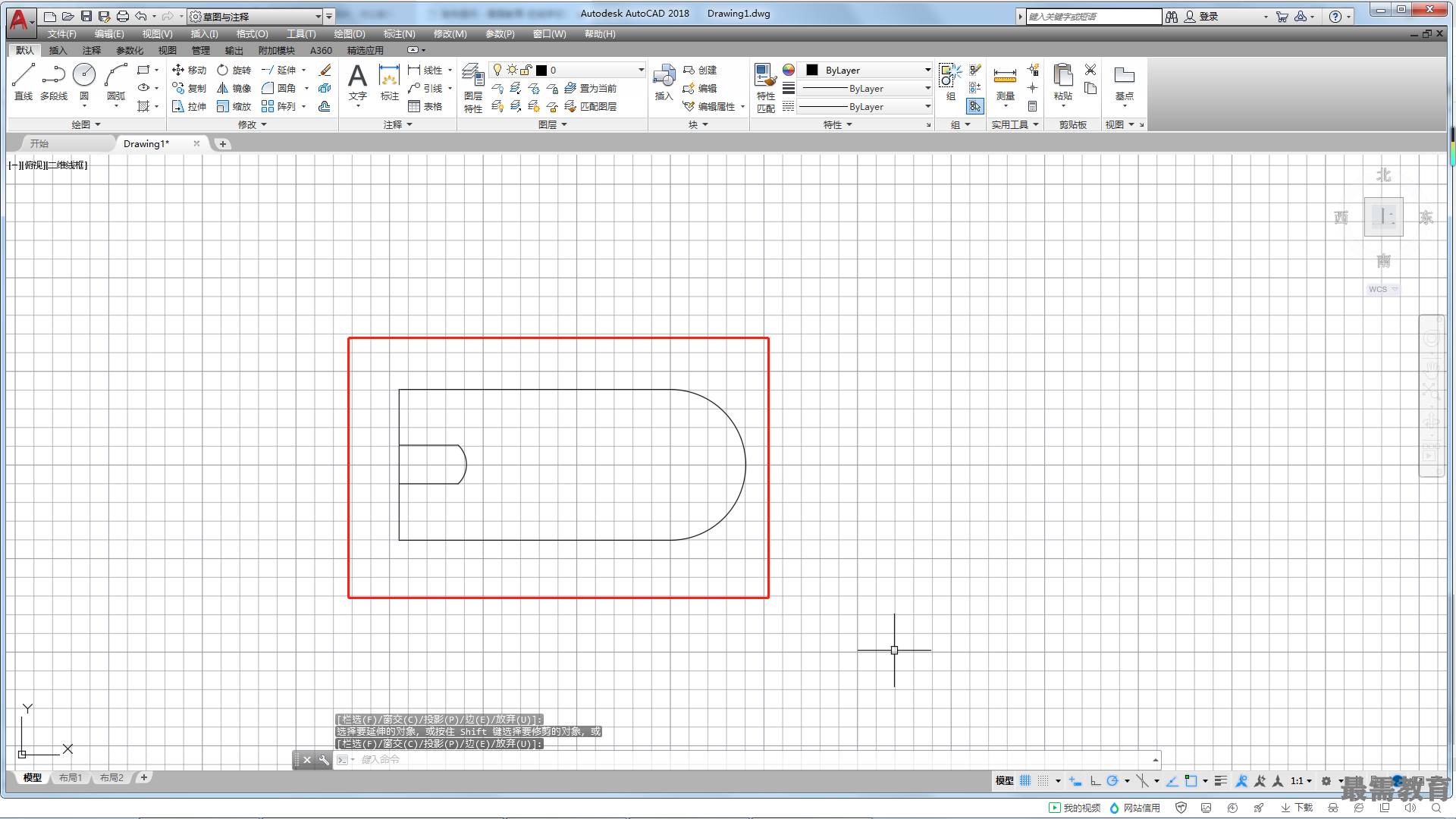

執行“延伸”命令，在如圖所示的圖形中選擇上方的水平長線段作為延伸邊界，當系統提示“選擇要延伸的對象，或按住Shift鍵選擇要修剪的對象，或[欄選(F)/窗交(C)/投影 (P)/邊(E)/放棄(U)]:”時,選擇左下方的豎直線段作為延伸對象，如圖所示。延伸后的效果如圖所示。
