AutoCAD 2018——圓角

命令：圓角

作用：對兩個線條圖形進行圓角化處理

快捷命令：F

使用"圓角”命令可以用一段指定半徑的圓弧將兩個對象連接在一起，還能將多段線的多個頂點處一次性圓角化。使用此命令需先設定圓弧半徑，再進行圓角化。

使用“圓角”命令可以有選擇性地修剪或延伸所選對象，以便更圓滑地過渡。該命令可以對直線、多段線、樣條曲線、構造線和射線等進行處理，但是不能對圓、橢圓和封閉的多段線等對象進行圓角化處理。

執行“圓角”命令，通常有如下3種方法。

第1種：執行“修改>圓角”命令。

第2種：?jiǎn)螕簟靶薷摹泵姘逯械摹皥A角”按鈕。

第3種：輸入“FILLET”（F)命令并確認。

執行“圓角”命令后，系統將提示“選擇第一個對象或[放棄(U)/多段線(P)/半徑(R)/修剪 (T)/多個(M)]:”。

系統提示中的主要選項介紹

?選擇第一個對象：在此提示出現后選擇第一個對象，該對象用來定義二維圓角化的兩個對象之一，或者要加圓角的三維實體的邊。

?多段線（P):在多段線的每個頂點處插入圓角弧。用戶用點選的方法選中一條多段線后，會在多段線的各個頂點處進行圓角化。

?半徑（R):用于指定圓角的半徑。

?修剪（T):控制AutoCAD是否修剪選定的邊，將其延伸到圓角弧的端點處。

?多個（M):可對多個對象進行重復修剪。

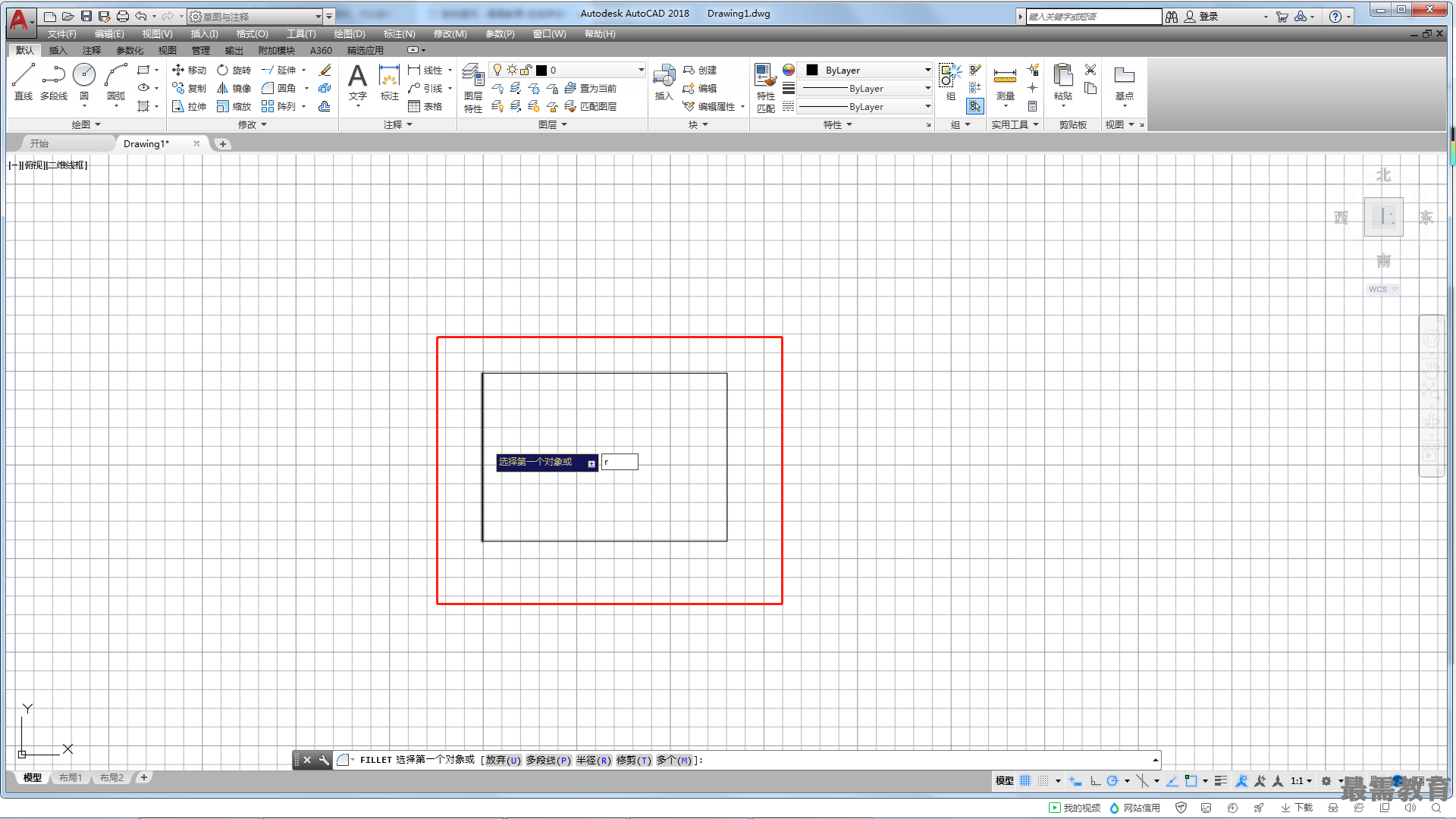

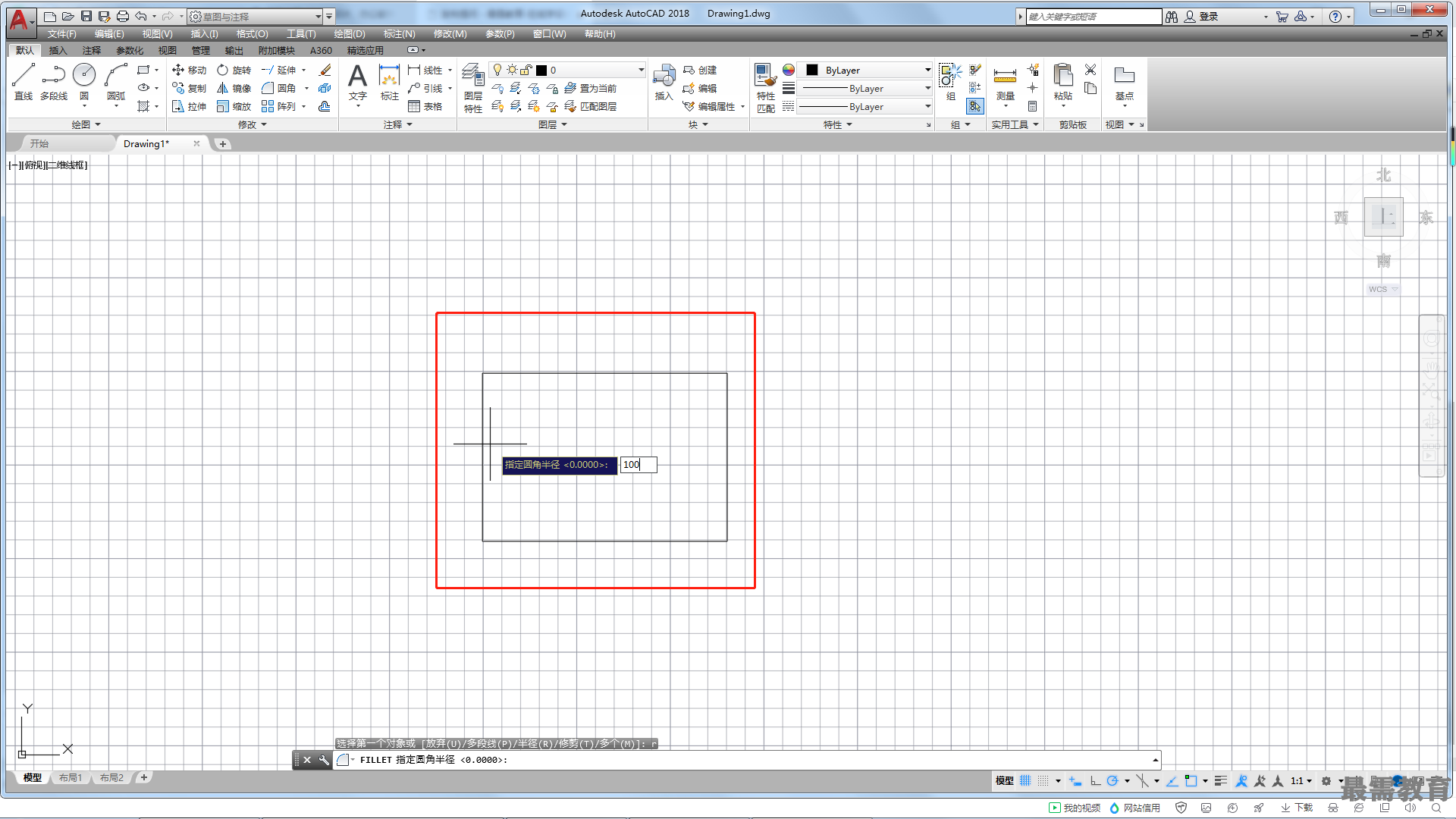

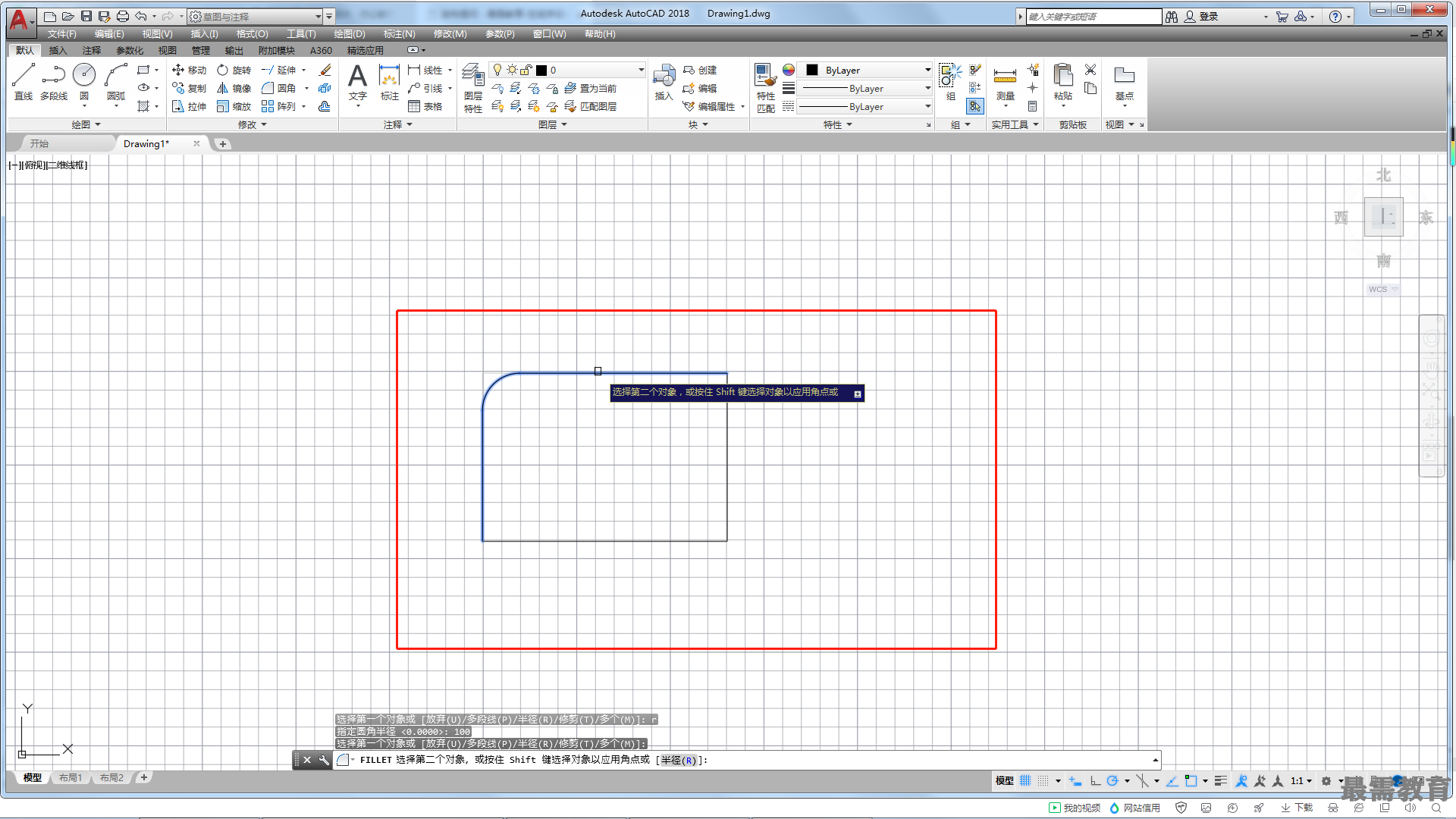

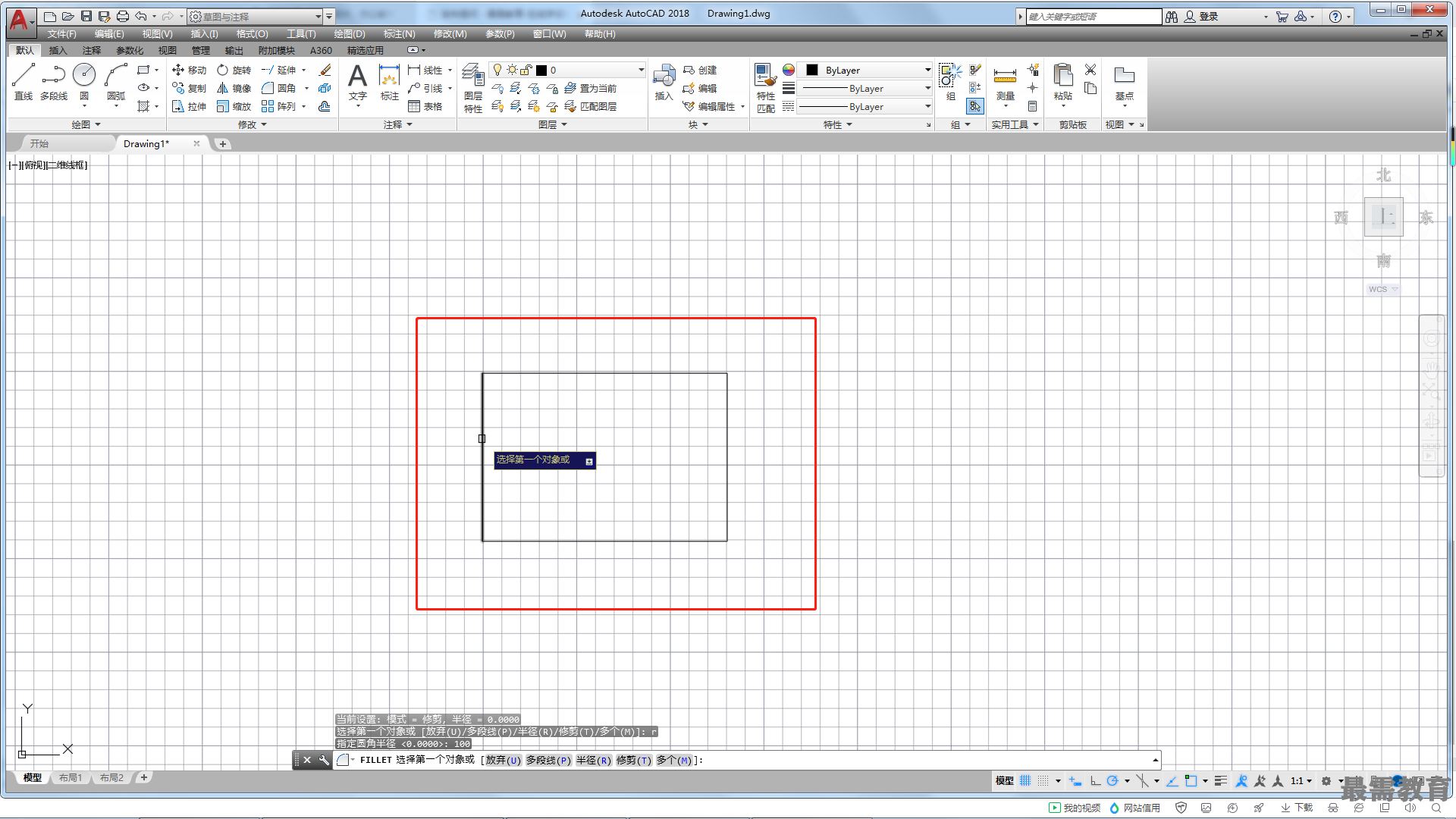

執行“圓角”命令，根據提示輸入“r"并確認，選擇"半徑（R ) ”選項，如圖所示。設置圓角半徑為100,如圖所示。選擇如圖所示的豎直線段作為要圓角化的第一個對象，選擇如圖所示的水平線段作為要圓角化的第二個對象，效果如圖所示。
