AutoCAD 2018——倒角

命令：倒角

作用：對兩個線條圖形進行倒角處理

快捷命令：CHA

使用"倒角”命令可以通過延伸或修剪的方法，用一條斜線連接兩個非平行的對象。使用該命令執行倒角操作時，應先設定倒角距離，再指定倒角線。

執行“倒角”命令通常有如下3種方法。

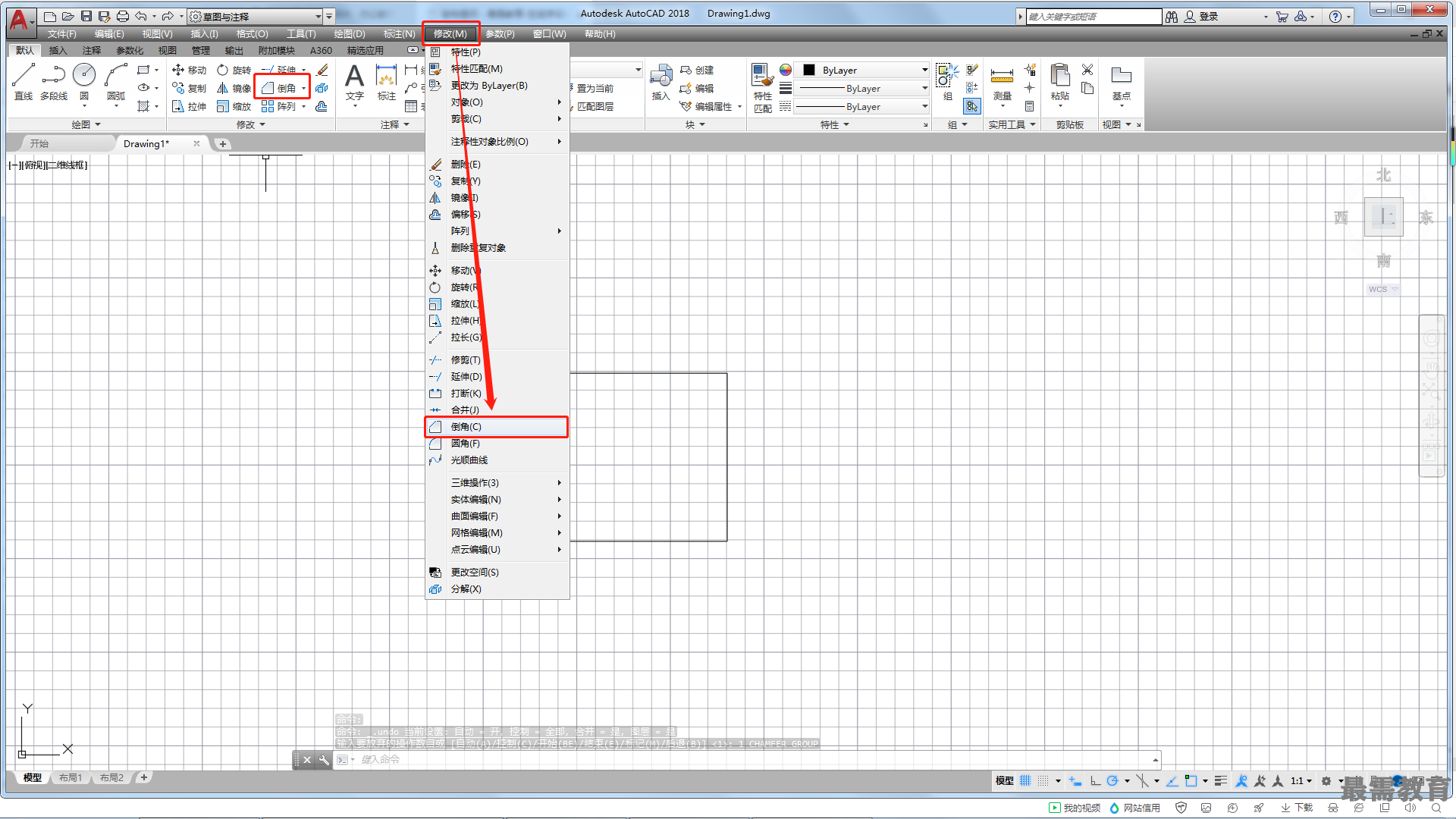

第1種：執行“修改>倒角”命令。

第2種：?jiǎn)螕?quot;修改”面板中的“倒角”按鈕

第3種：輸入 “CHAMFER”（CHA )命令并確認。

執行“倒角”命令，在倒角過程中，系統給出的提示及操作如下。

命令:CHAMFER

//執行倒角命令

(“修剪”模式)當前倒角距離1=10.0000,距離2=10.0000

選擇第一條直線或[放棄(U)/多段線(P)/距離(D)/角度（A）/修剪(T)/方式(E)/多個(M)]：

//用戶可以直接點選要倒角的一條直線，也可以根據需要選擇其中的選項選擇第二條直線,或按住Shift鍵選擇直線以應用角點或[距離(D)/角度(A)/方法(M)]:

//選擇要倒角的另一條直線，完成對兩條直線的倒角

系統提示中的主要選項介紹

?選擇第一條直線：指定倒角所需的兩條邊中的第一條邊或要倒角的二維實體的邊。

?多段線（P ):將對多段線每個頂點處的相交線段做倒角處理，倒角將成為多段線的新的組成部分。

?距離（D):設置選定的邊的倒角距離值。選擇該選項后，系統將提示指定第一個倒角距離和指定第二個倒角距離。

?角度（A):該選項通過第一條線的倒角距離和第一條線的倒角角度設定倒角距離。選擇該選項后，命令行中提示指定第一條直線的倒角長度和指定第一條直線的倒角角度。

?修剪（T):該選項用來確定倒角時是否對相應的倒角邊進行修剪。選擇該選項后，命令行中提示“輸入修剪模式選項[修剪(T)/不修剪(N)]<修剪>:”。

?方式（T):控制AutoCAD是用指定兩個距離還是指定一個距離和一個角度的方式來倒角。

?多個（M):可重復對多個圖形進行倒角。

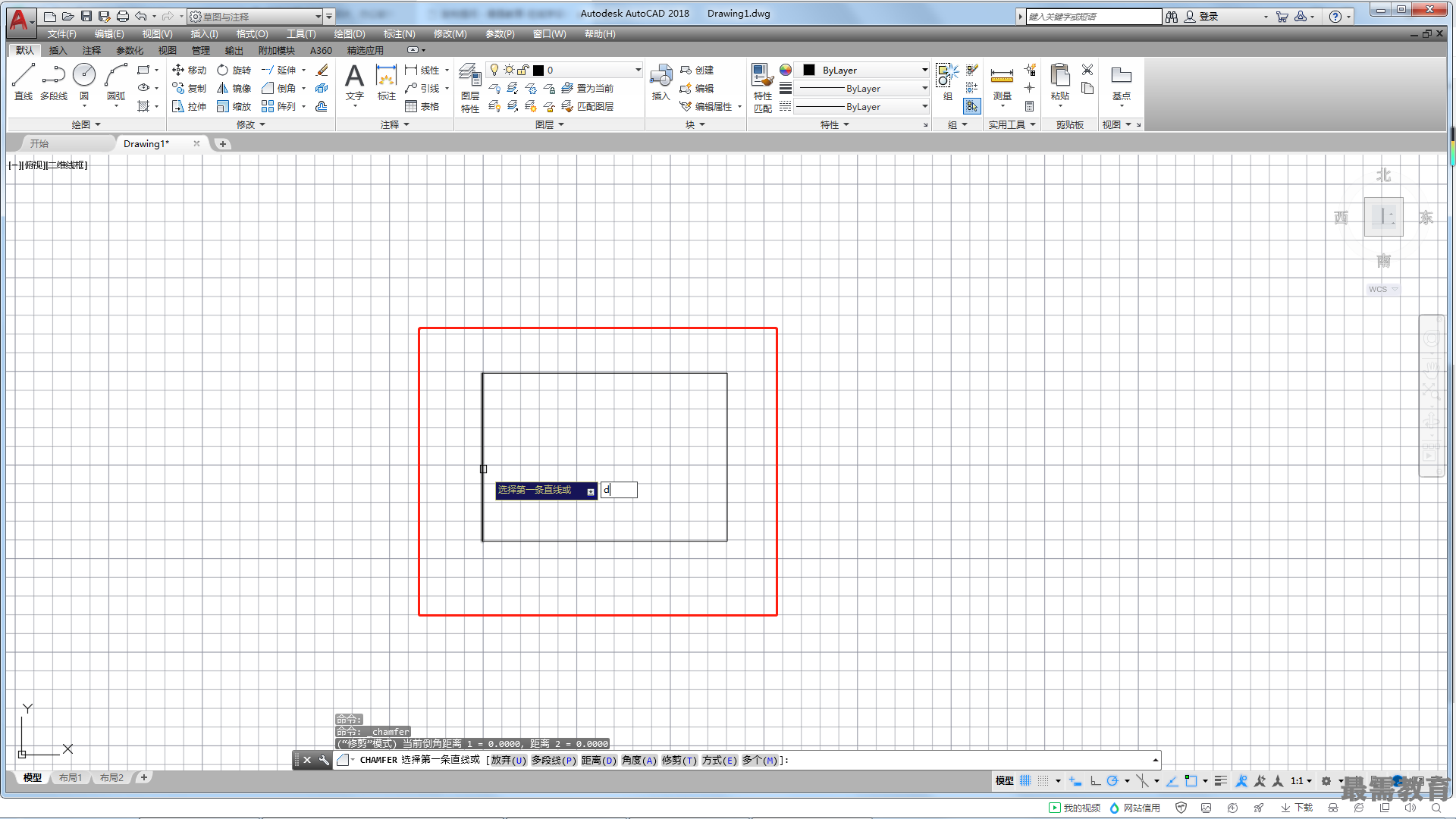

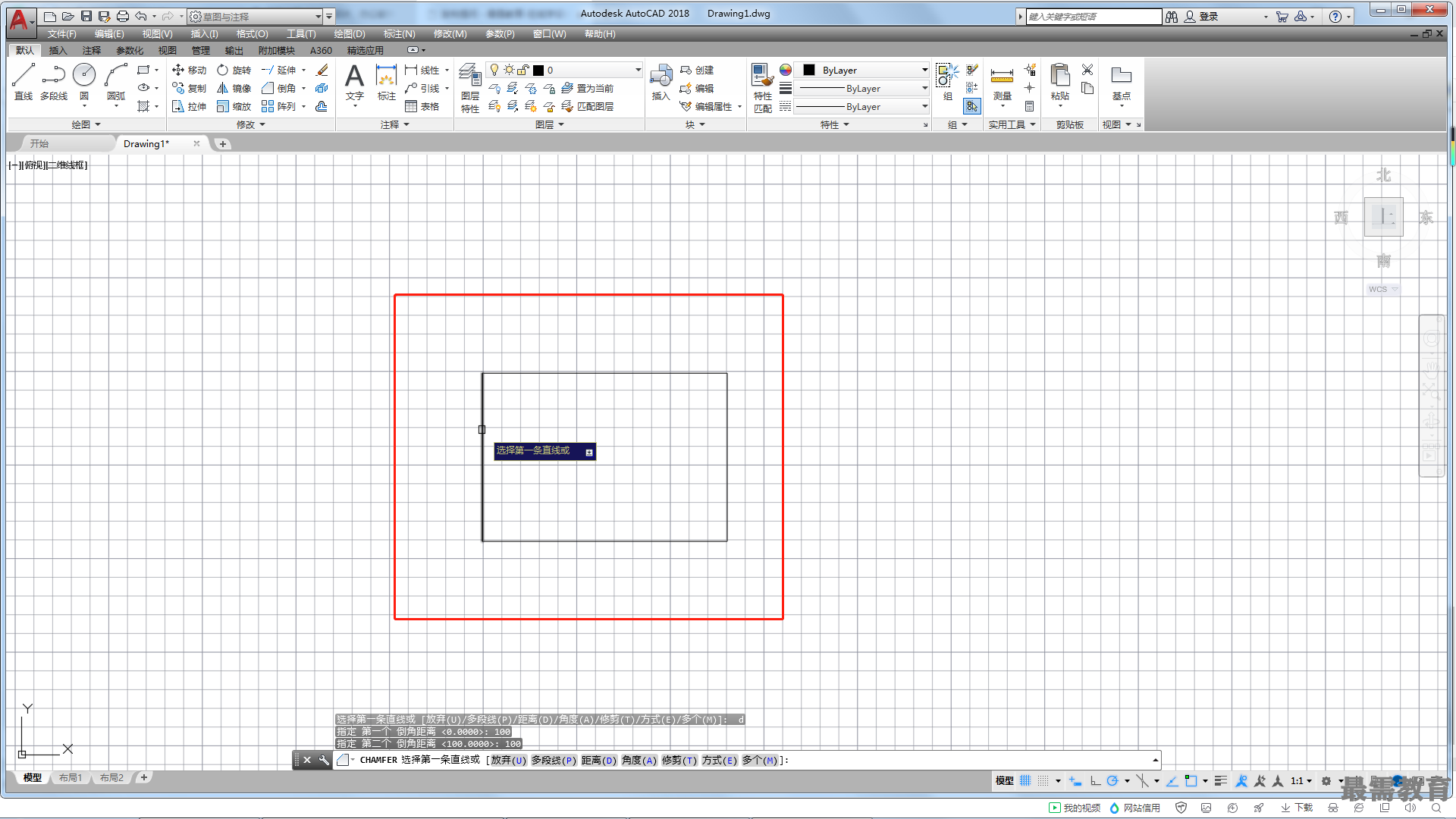

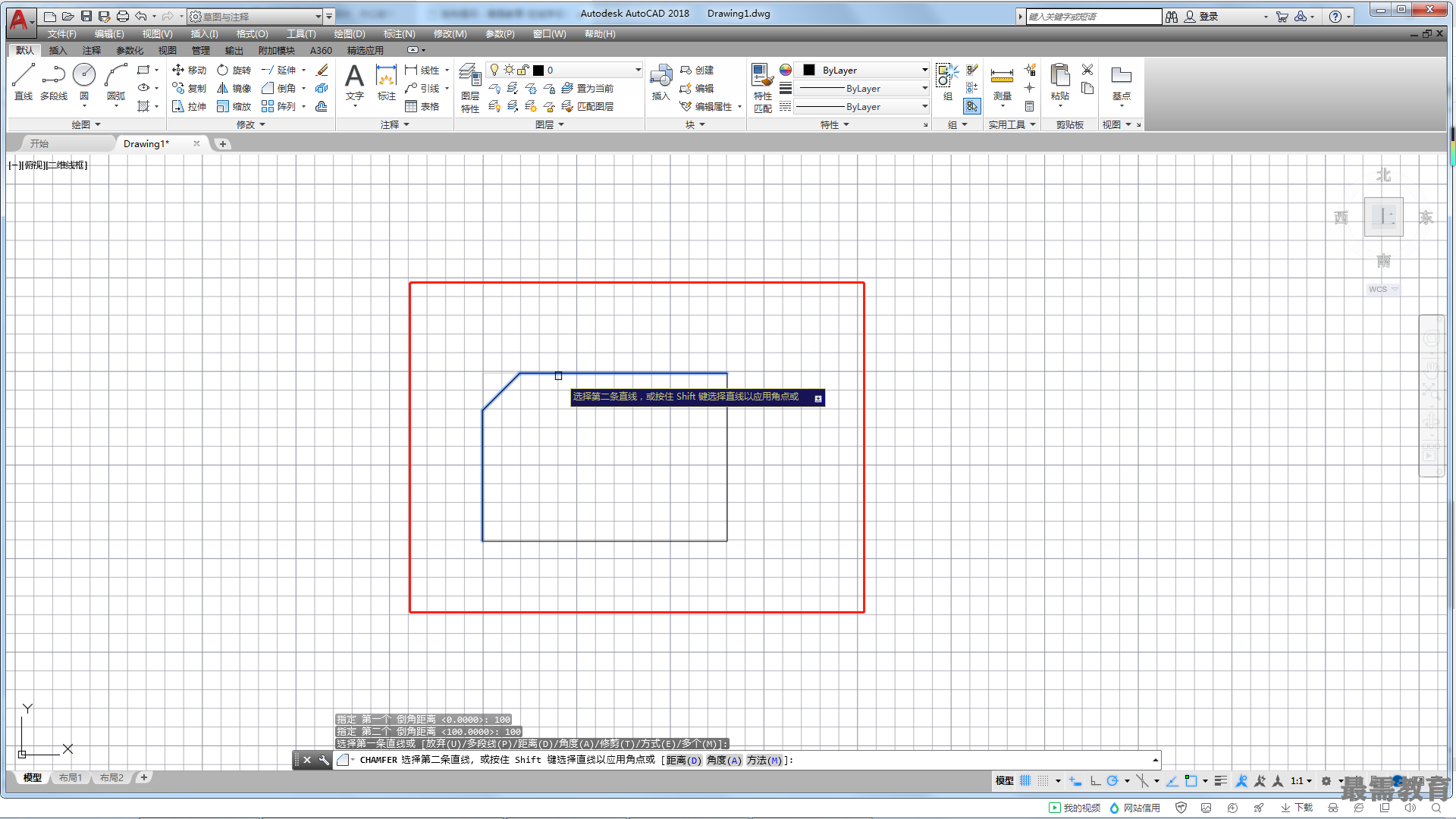

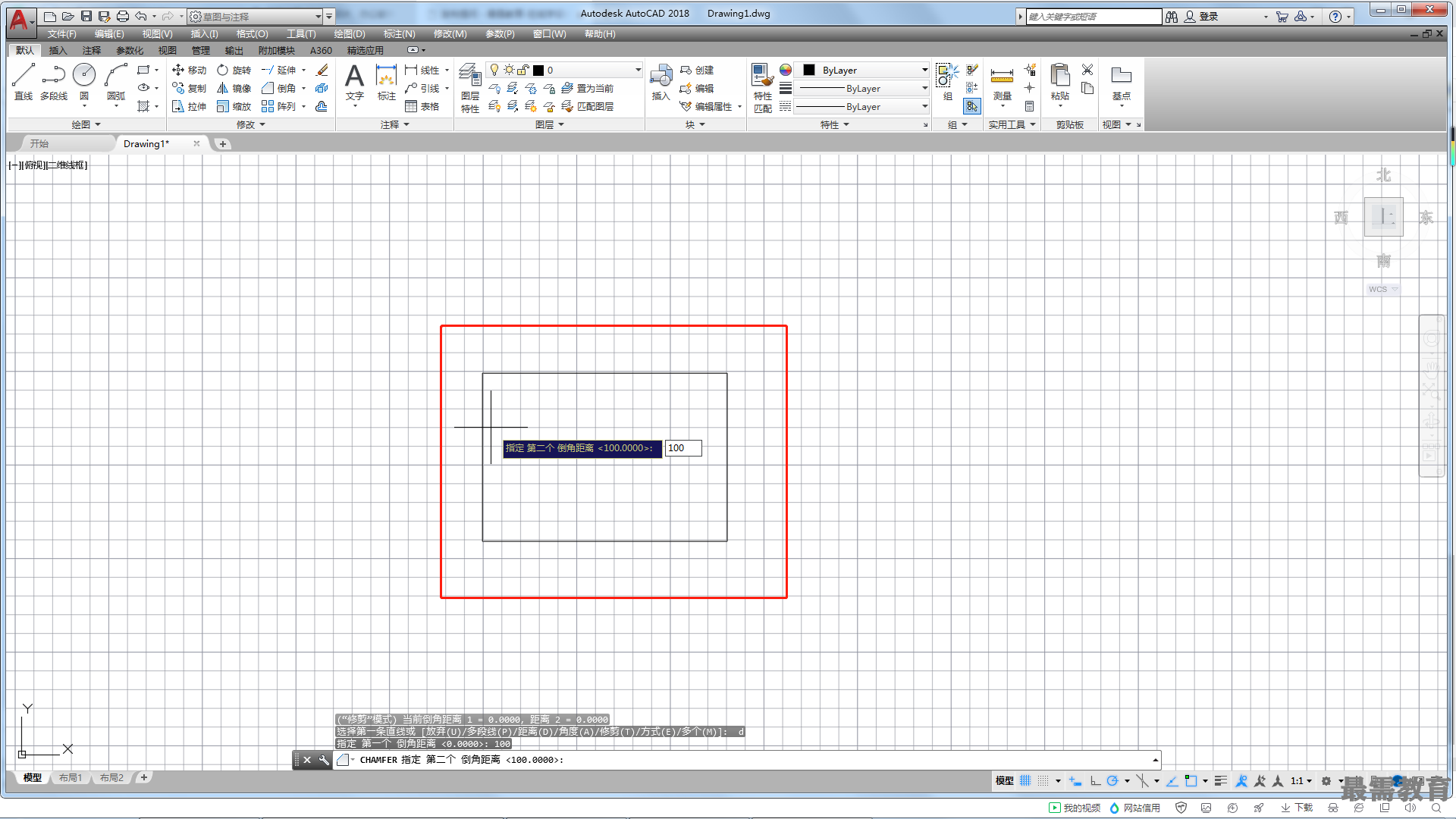

執行“倒角”命令，根據提示輸入“d”并確認，選擇“距離（D)”選項，如圖所示，再設置第一個倒角距離為100,如圖所示，設置第二個倒角距離也為100,如圖所示，然后選擇如圖所示的豎直線段作為要倒角的第一條線段，選擇如圖所示的水平線段作為要倒角的第二條線段。
