AutoCAD 2018——拉伸

命令：拉伸

作用：按指定的方向和角度拉長或縮短圖形，也可以調整對象大小

快捷命令：S

使用“拉伸”命令可以按指定的方向和角度拉長或縮短實體，也可以調整對象大小，使其在一個方向上或按比例增大或縮小，還可以通過移動端點、頂點或控制點來拉伸某些對象。使用“拉伸”命令可以拉伸線段、弧、多段線和軌跡線等實體，但不能拉伸圓、文本、 塊和點。

執行“拉伸”命令改變對象的形狀時，只能以窗交方式選擇實體，與窗口相交的實體將被執行拉伸操作，窗口內的實體將隨之移動。

執行拉伸命令通常有如下3種方法。

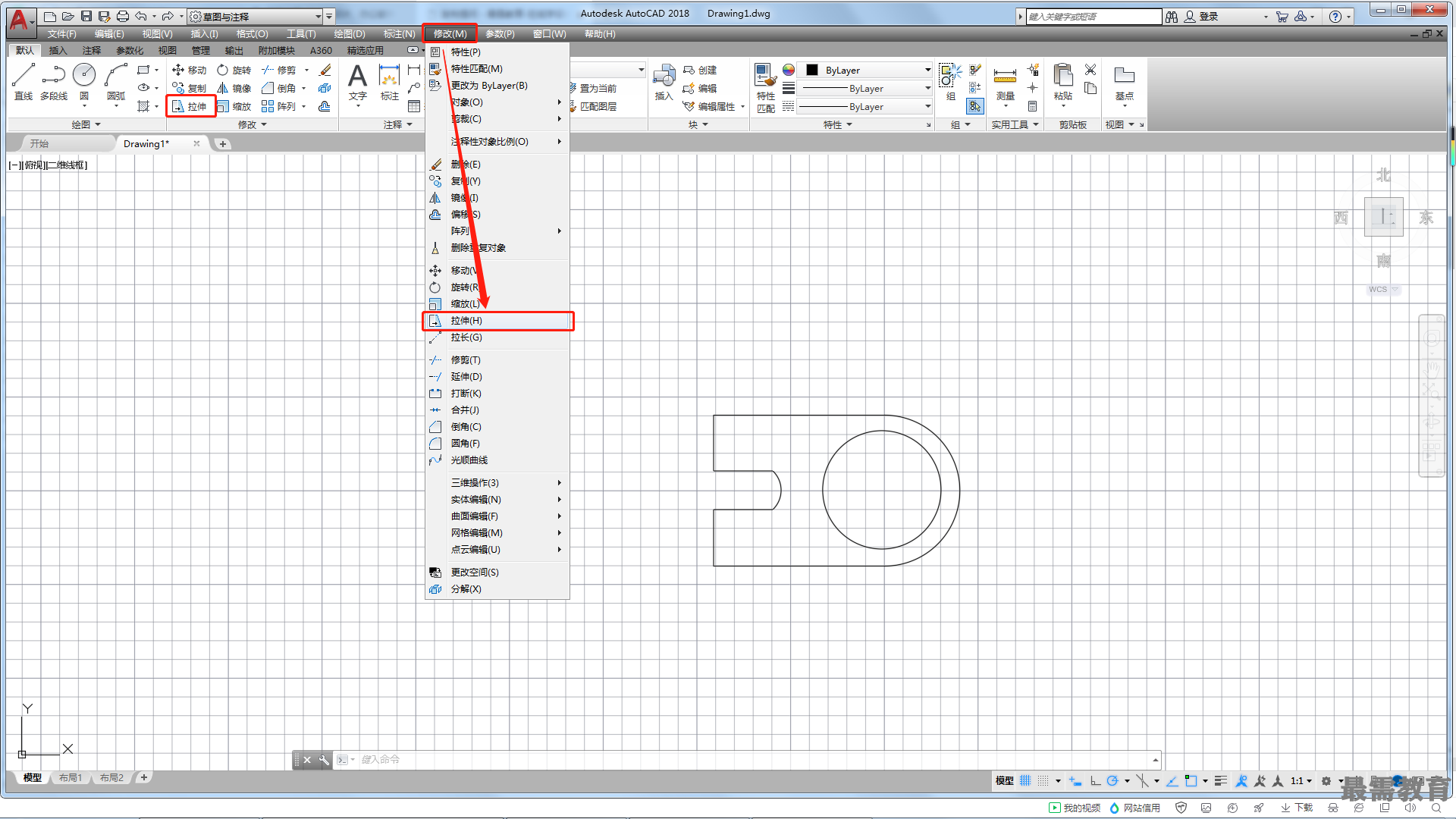

第1種：執行“修改>拉伸”命令。

第2種：?jiǎn)螕簟靶薷摹泵姘逯械摹袄臁卑粹o

第3種:輸入“STRETCH”（S)命令并確認。

執行"拉伸”（STRETCH)命令后，系統給出的提示和含義如下。

命令：STRETCH

//執行STRETCH命令

選擇對象:

//使用鼠標以窗交方式選擇要拉伸的對象

指定基點或[位移(D)] <位移>:

//使用鼠標在繪圖區內指定拉伸基點或位移

指定第二個點或< 使用第一個點作為位移>:

//使用鼠標指定另一個點或使用鍵盤輸入另一個點的坐標

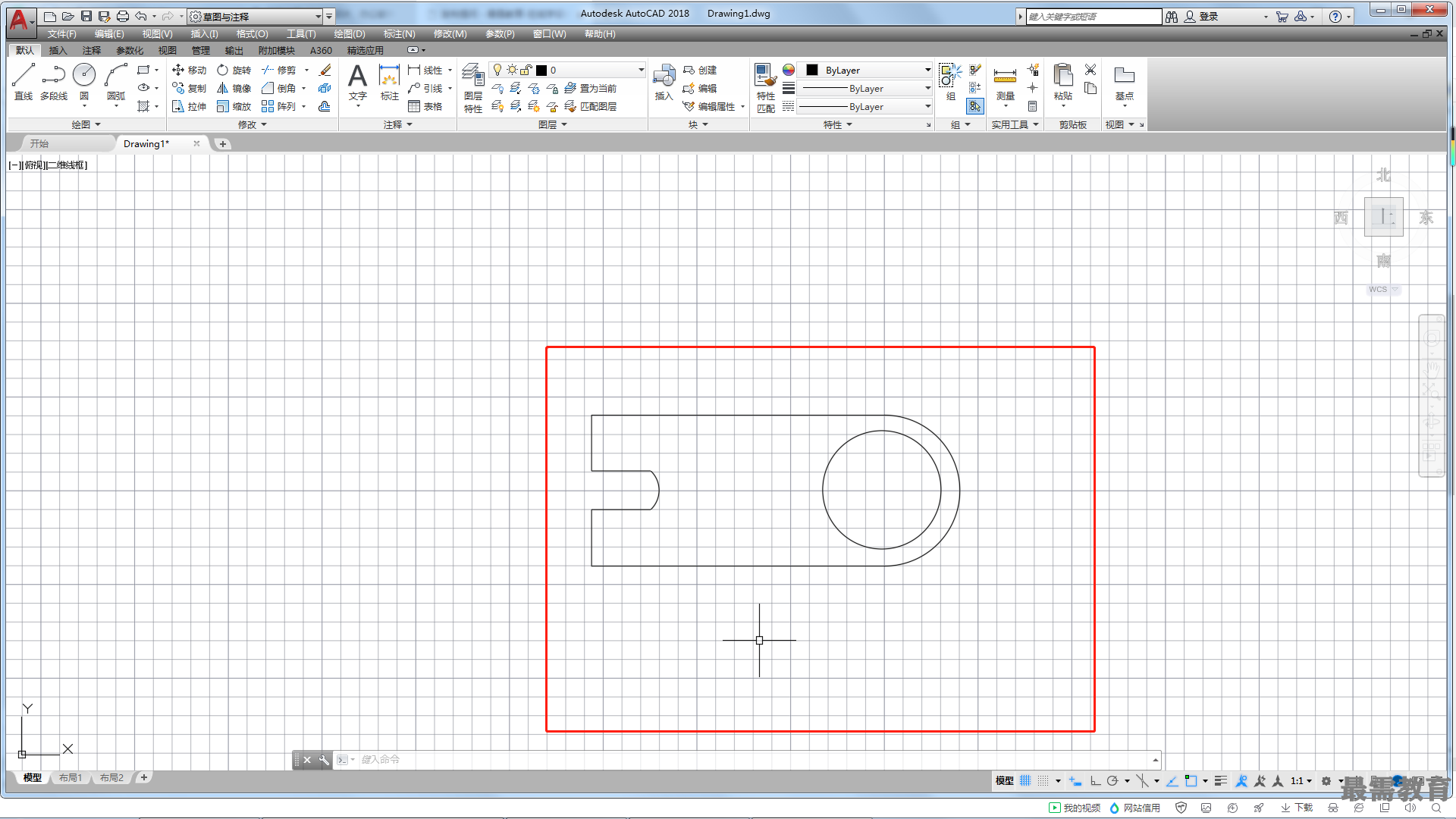

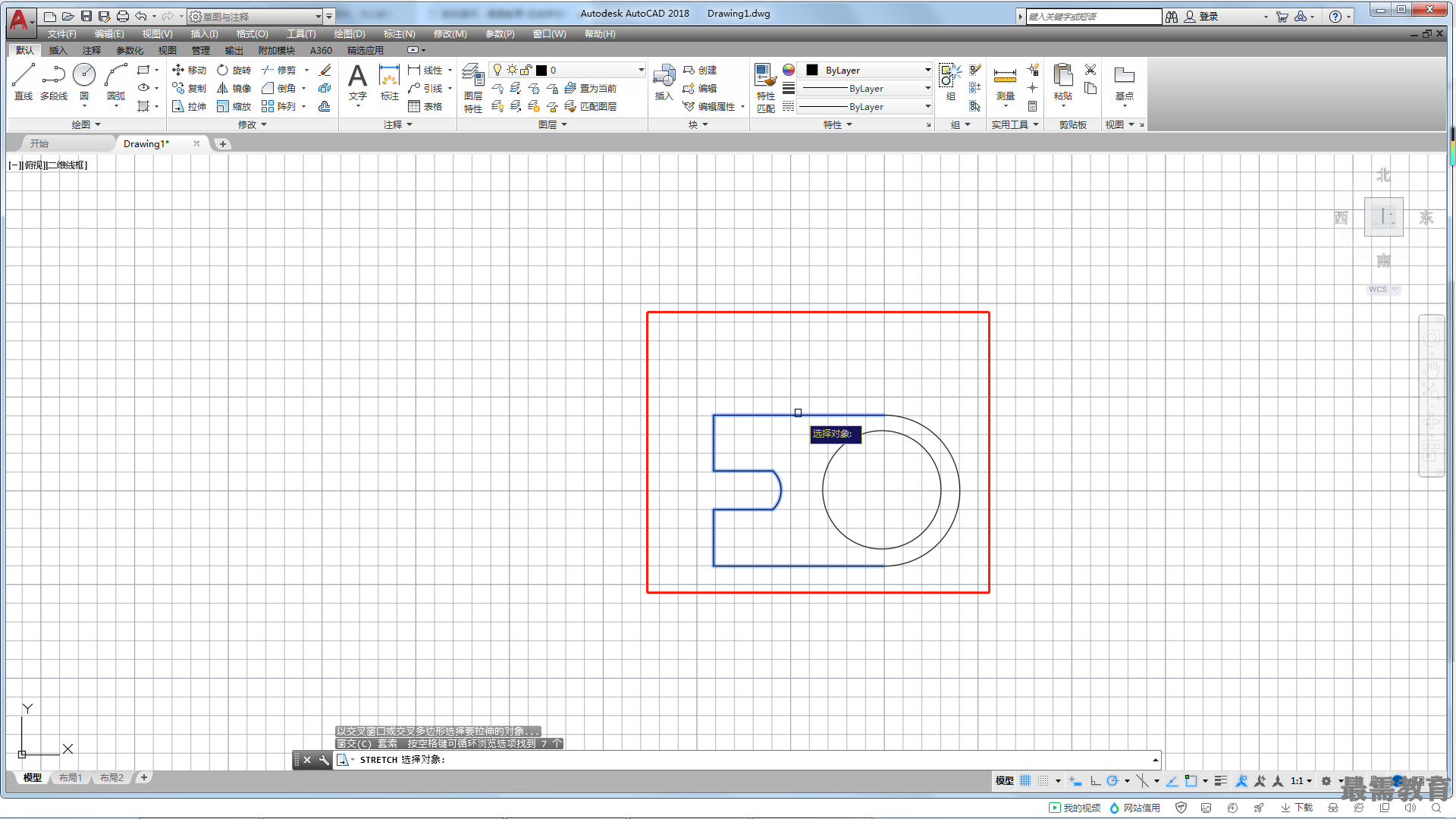

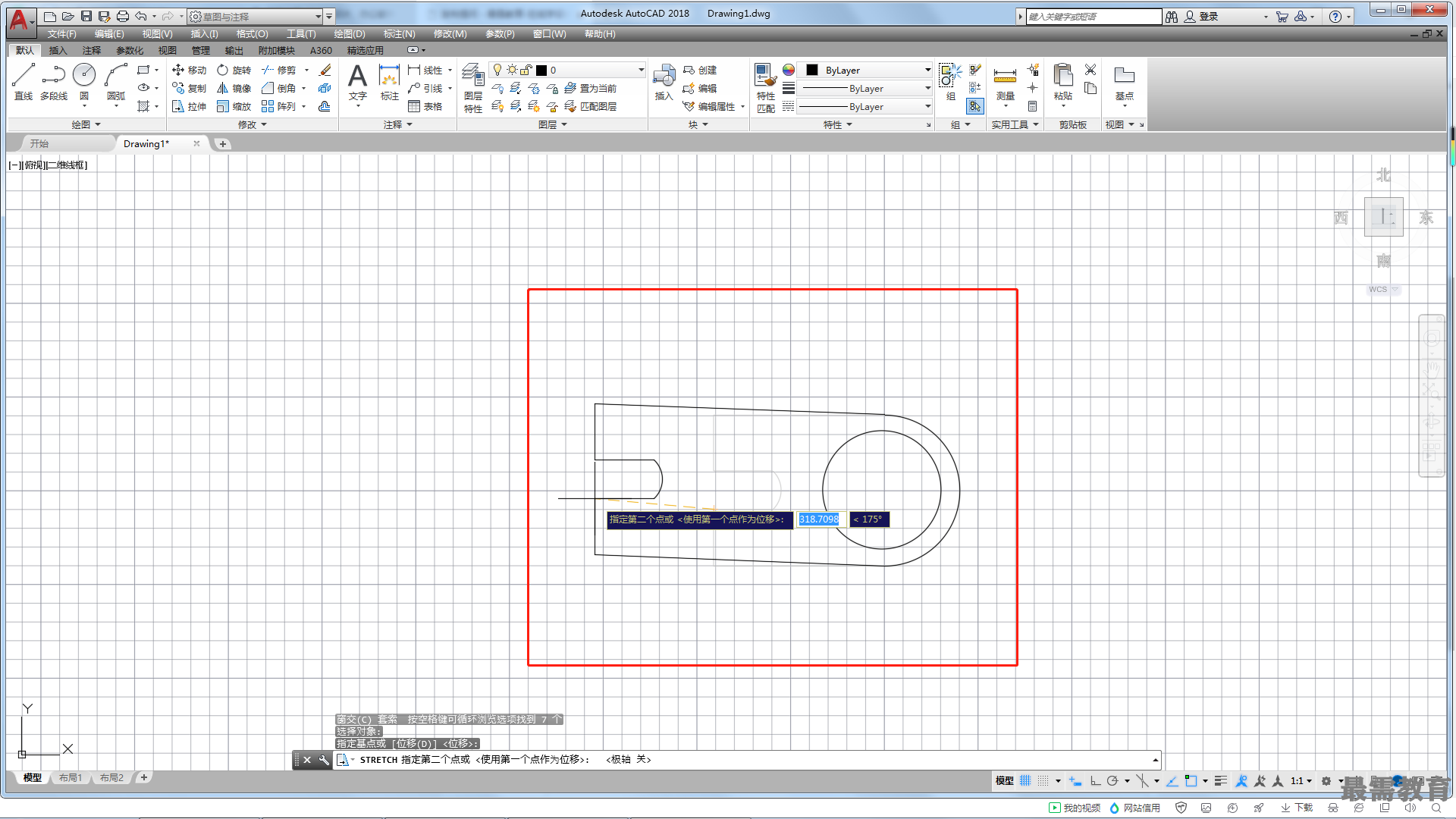

執行“拉伸”命令，使用窗交選擇方式選擇如圖所示的圖形，然后向右拉伸圖形，得到的效果如圖所示。
