AutoCAD 2018——合并

命令：合并

作用：將相似的對象合并以形成一個完整的對象

快捷命令：JOIN

使用“合并”命令可以將相似的對象合并以形成一個完整的對象。執行“合并”命令通常有如下3種方法。

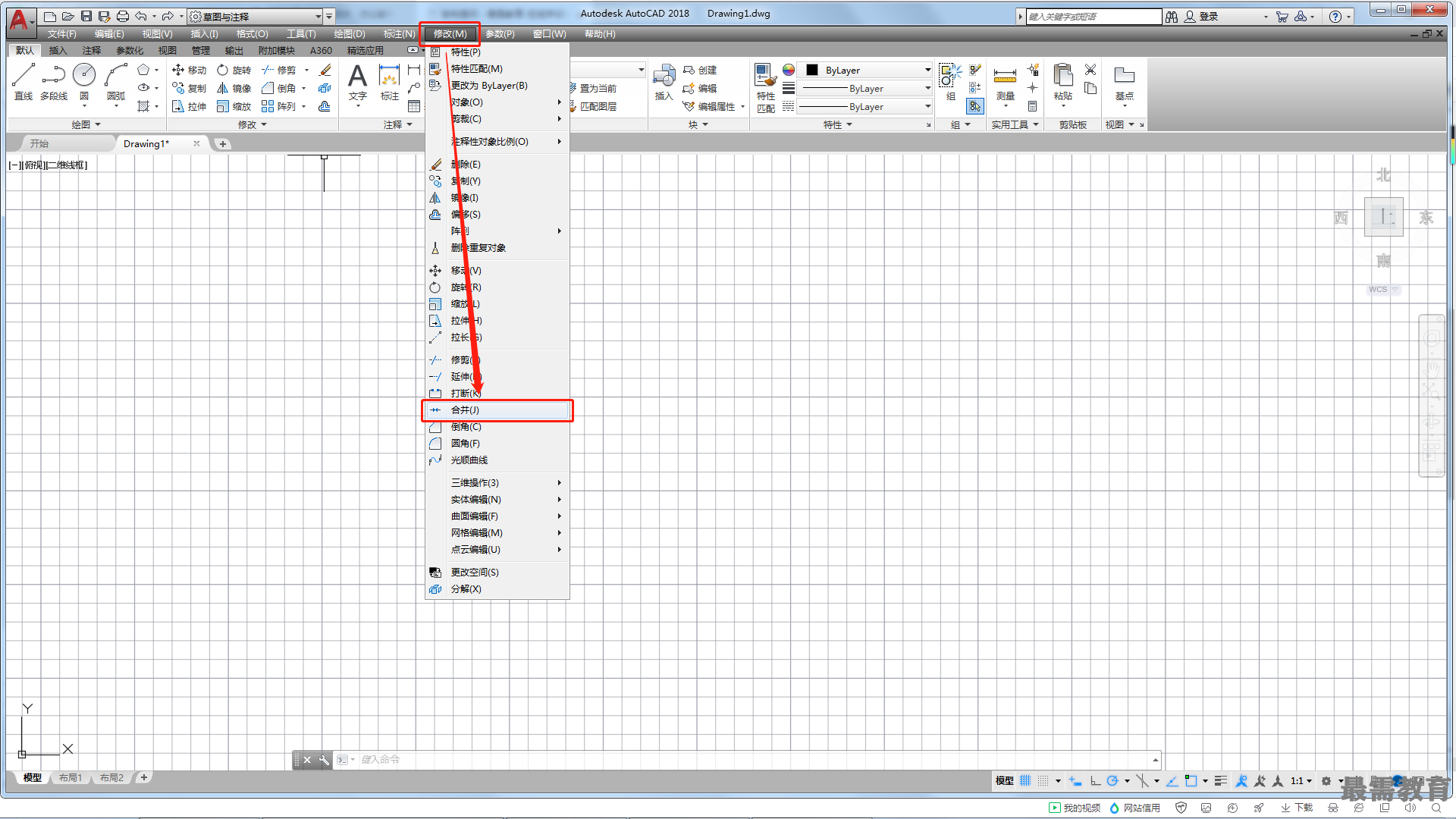

第1種：執行“修改>合并”命令。

第2種：單擊"修改”面板中的“合并”按鈕。

第3種：輸入“JOIN”命令并確認。

在使用"合并”命令合并圖形的過程中, 系統給出的提示信息及含義如下。

命令:JOIN

//執行命令

選擇源對象或要一次合并的多個對象:

//選擇要合并的第一個對象

選擇要合并到源的對象：

//選擇要合并的另一個對象

選擇要合并到源的對象:

//可以繼續選擇要合并的對象

已將1個對象合并到源：

//提示合并的結果

使用“合并”（JOIN )命令進行合并操作時，可以合并的對象包括線段、多段線、圓弧、橢圓弧、樣條曲線，但是要合并的對象必須是相似的對象，且位于相同的平面上，每種類型的對象均有附加限制，其附加限制如下。

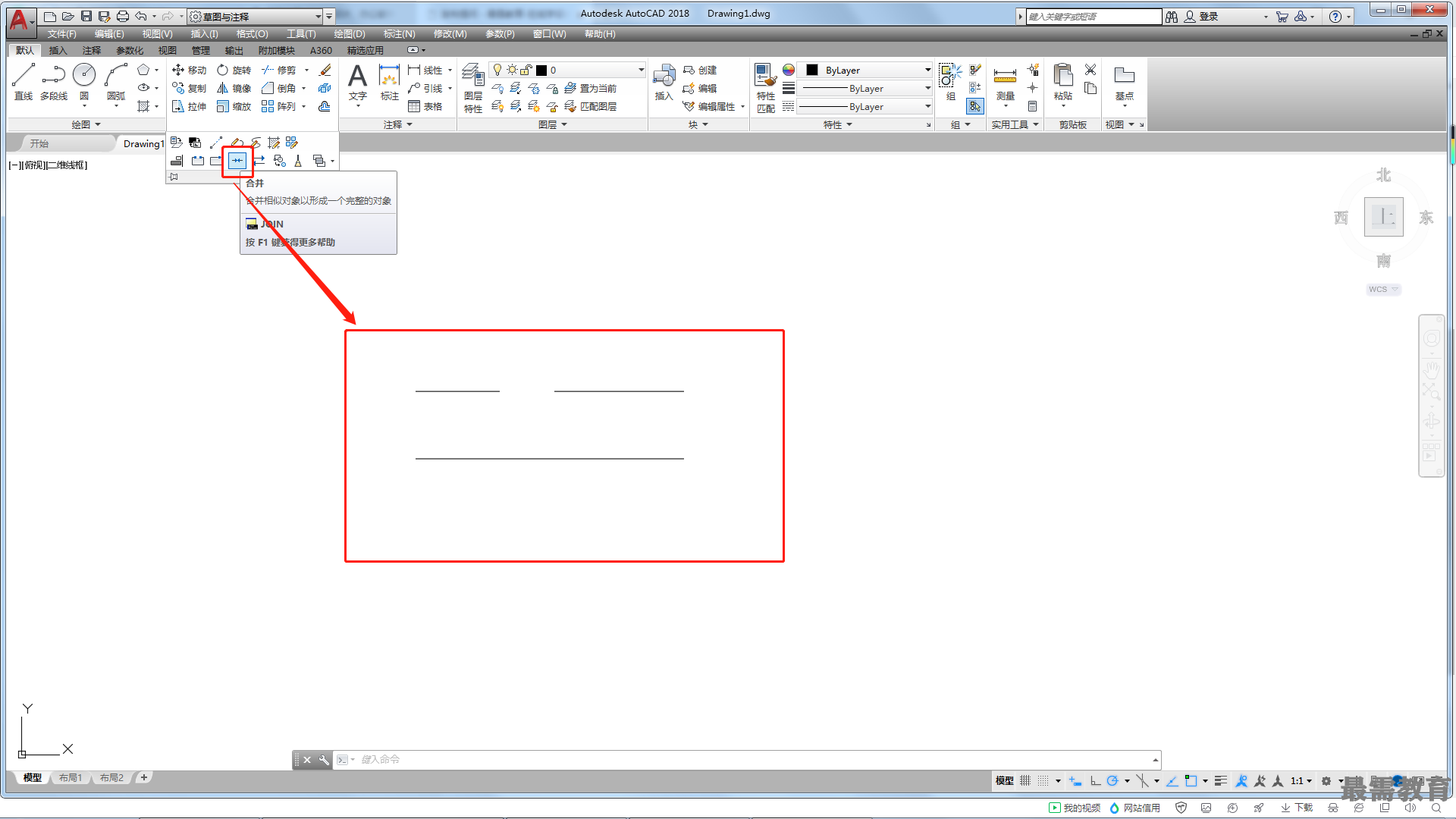

?線段：線段對象必須共線，即位于同一條無限長的直線上，但是它們之間可以有間隙，如圖所示，合并后的效果如圖所示。

?多段線：多段線對象之間不能有間隙，并且必須位于與UCS的x、y平面平行的同一平面上。

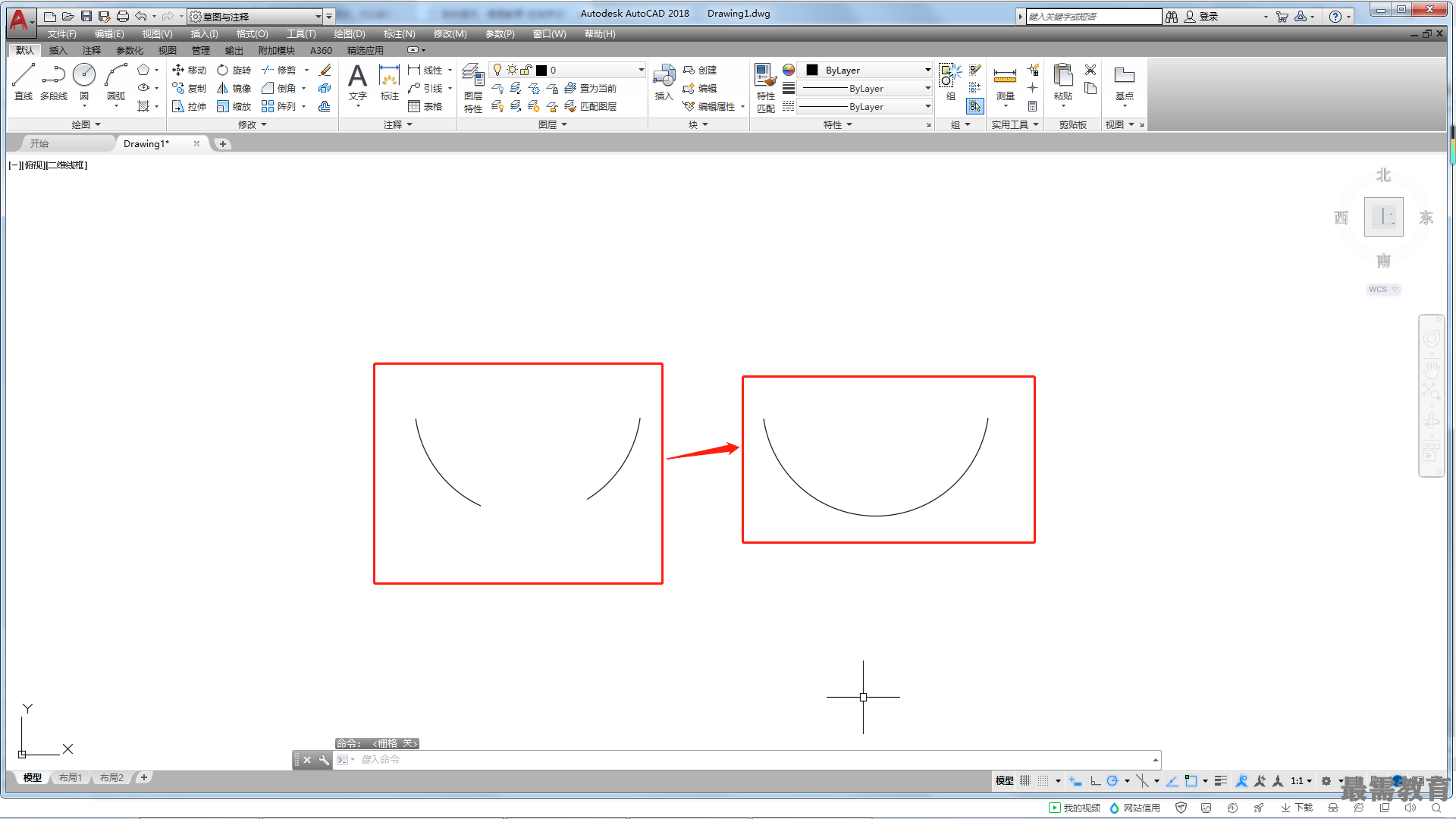

?圓?。簣A弧對象必須位于同一假想的圓上,但是它們之間可以有間隙，選擇“閉合”選項可將源圓弧轉換成圓，如圖所示。

?橢圓弧：橢圓弧必須位于同一橢圓上， 但是它們之間可以有間隙，選擇“閉合”選項可將源橢圓弧閉合成完整的橢圓。

?樣條曲線：樣條曲線對象必須相接（端點對端點），合并樣條曲線的結果是生成單個樣條曲線。
