AutoCAD 2018——按指定點偏移對象

使用“通過”方式偏移圖形可以將圖形偏移至通過某個點，該方式需指定偏移得到的對象所要經過的點。在使用“偏移”命令按指定點偏移對象的過程中，命令行中出現的提示和操作方法如下。

命令:0FFSET

//啟動“偏移”命令

當前設置:刪除源=否 圖層=源 OFFSETGAPTYPE=0

指定偏移距離或[通過(T)/刪除(E)/圖層(L)]<通 過>:t/

//選擇“通過(T)”選項

選擇要偏移的對象,或[退出(E)/放棄(U)]< 退出>:

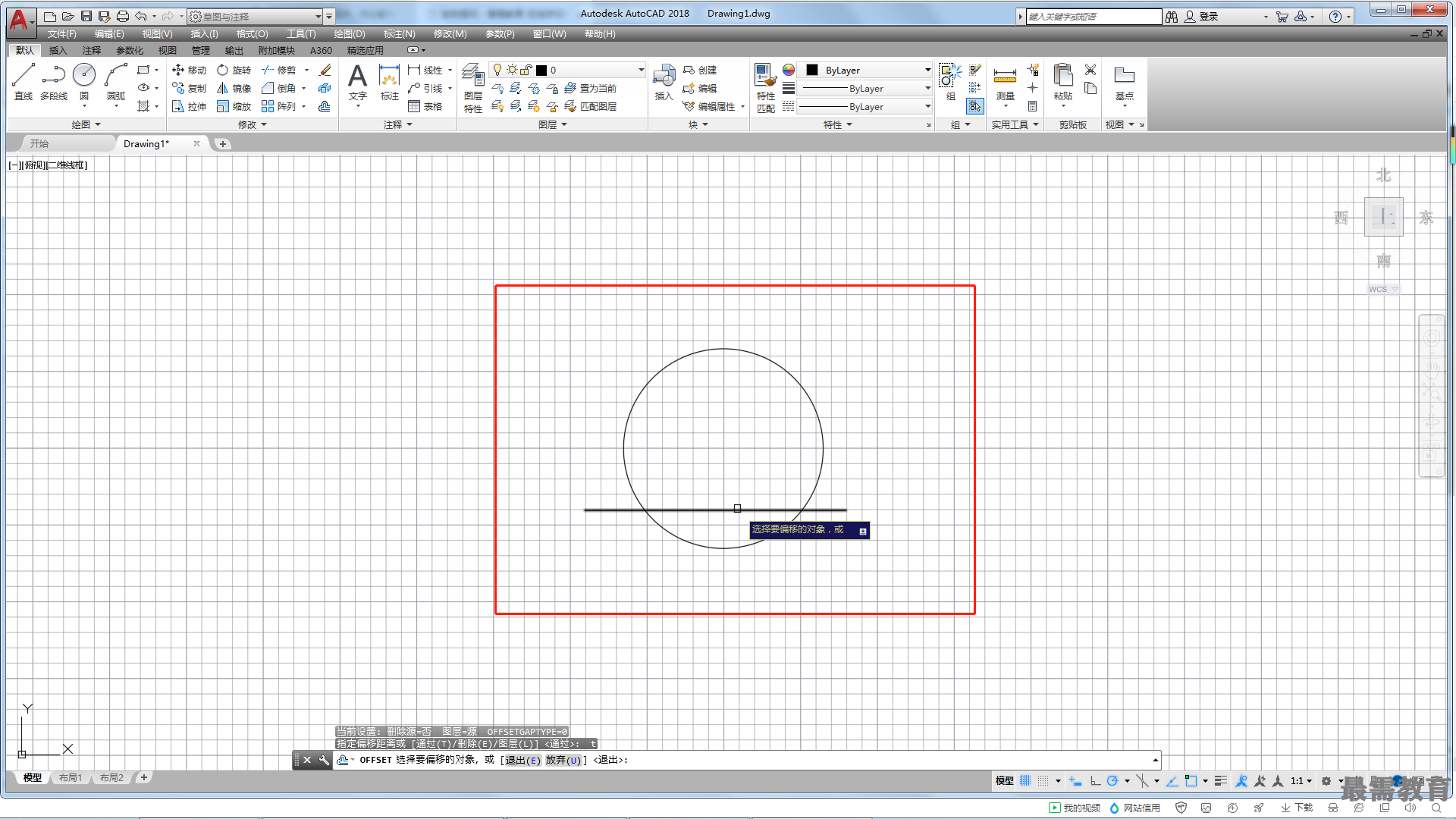

//選擇如圖所示的線段作為要偏移的對象

指定通過點或[退出（E)/多個(M)/放棄(U)]<退出>:

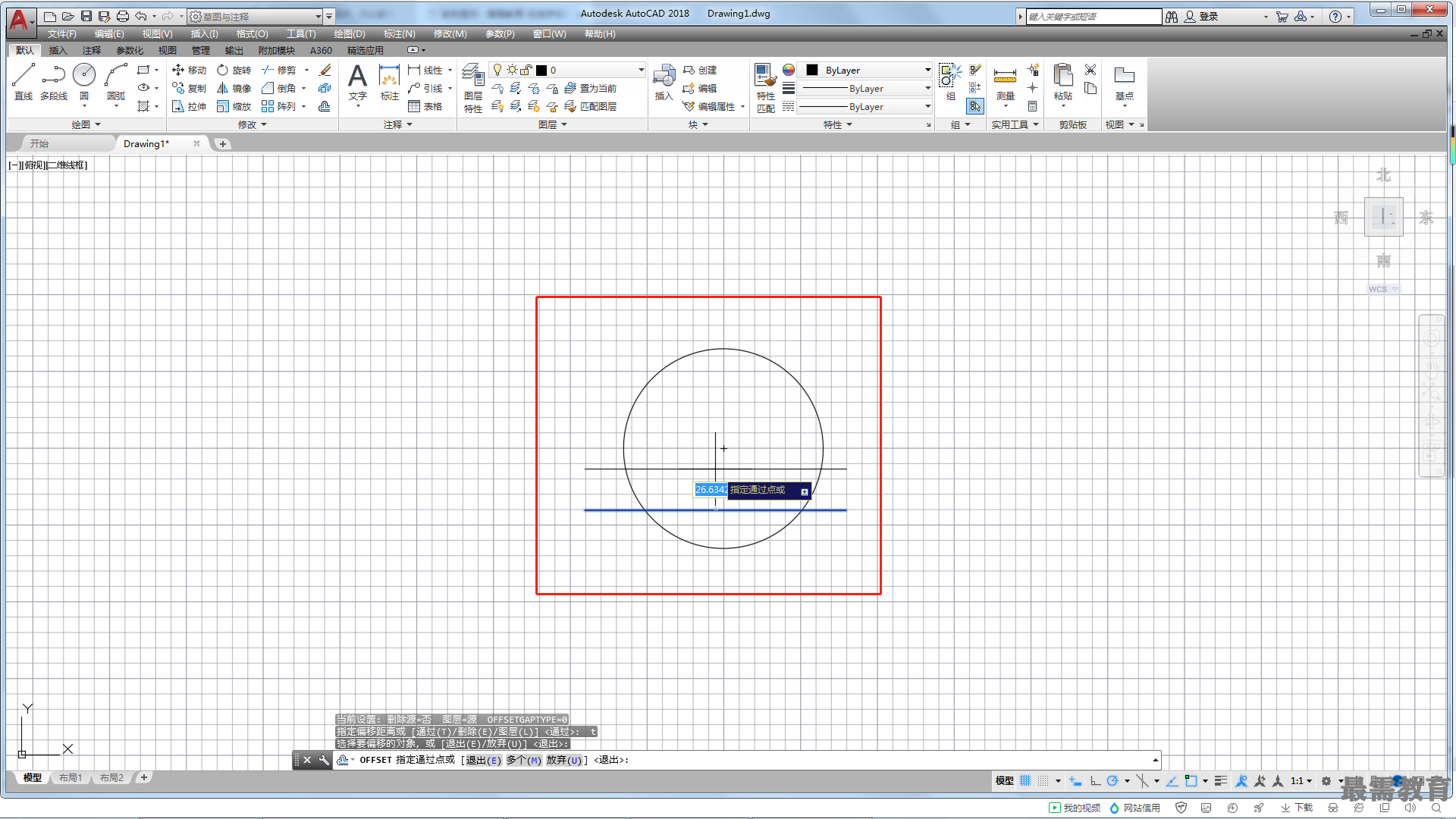

//在如圖所示的圓心處指定要通過的點

選擇要偏移的對象，或[退出(E)/放棄(U)]<退出 >:

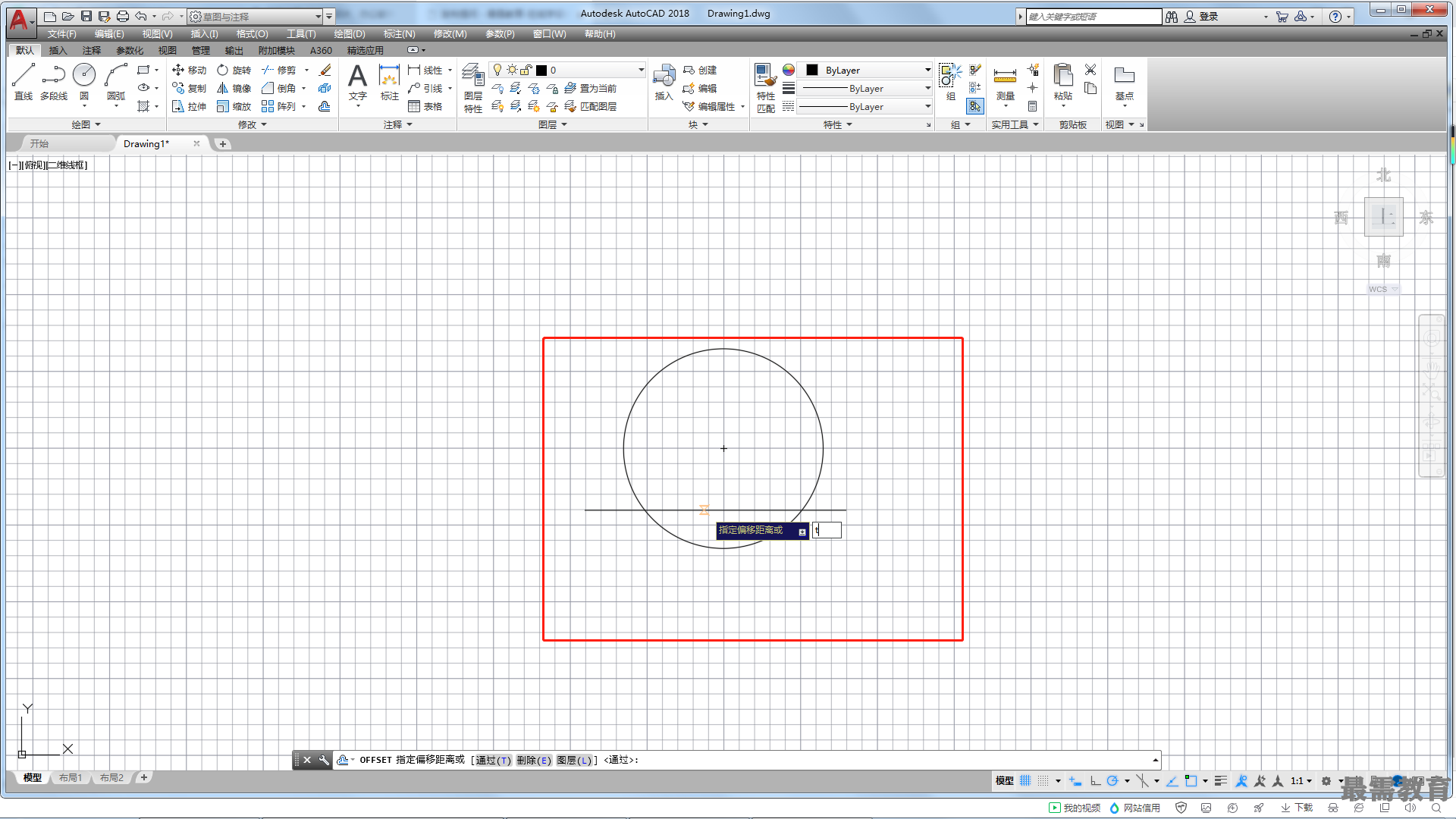

//結束偏移操作，效果如圖所示
