AutoCAD 2018——按指定圖層偏移對象

使用“圖層”的方式偏移圖形可以將圖形以指定的距離偏移或偏移至通過指定的點，并且偏移后的圖形將存放于指定的圖層中。

在使用“偏移”命令按指定圖層偏移對象的過程中，命令行中出現的提示和操作方法如下。

命令:OFFSET

//啟動“偏移”命令

當前設置:刪除源=否 圖層=源 OFFSETGAPTYPE=0

指定偏移距離或[通過(T)/刪除(E)/圖層（L)]<通過>：L

//選擇“圖層(L)選項

輸入偏移對象的圖層選項[當前（C)/源(S)]<源>:C

//選擇“當前(C)"選項

指定偏移距離或[通過(T)/刪除(E)/圖層(L)]<通 過 >:25

//指定偏移距離

選擇要偏移的對象，或[退出(E)放棄(U)]<退出>:

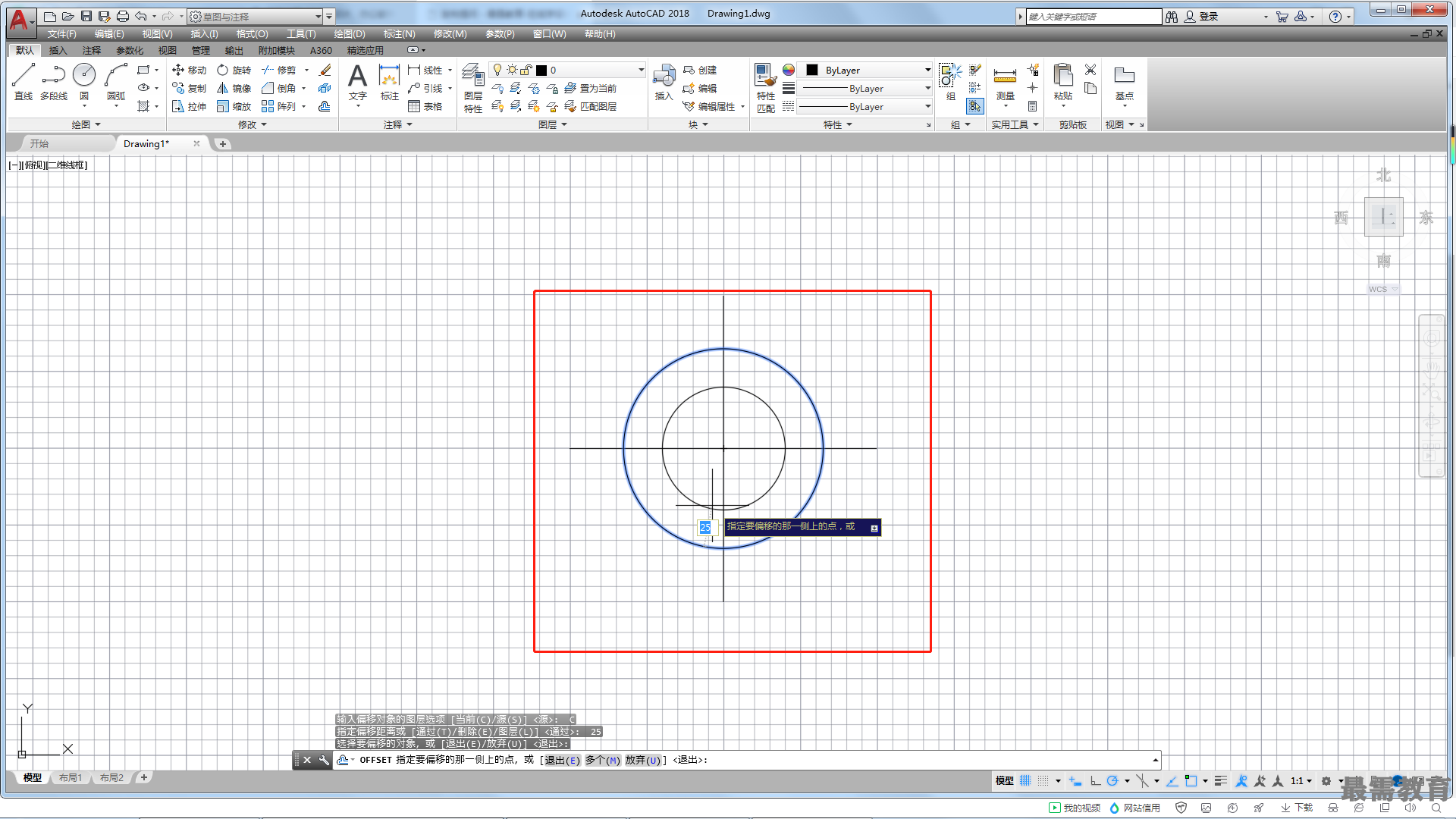

//選擇如圖所示的圓作為要偏移的對象

指定要偏移的那一側上的點，或[退出(E)/多個(M)/ 放棄(U)]<退出>:

//在圓的外側指定偏移方向

選擇要偏移的對象，或[退出(E)放棄(U)]< 退出 >:

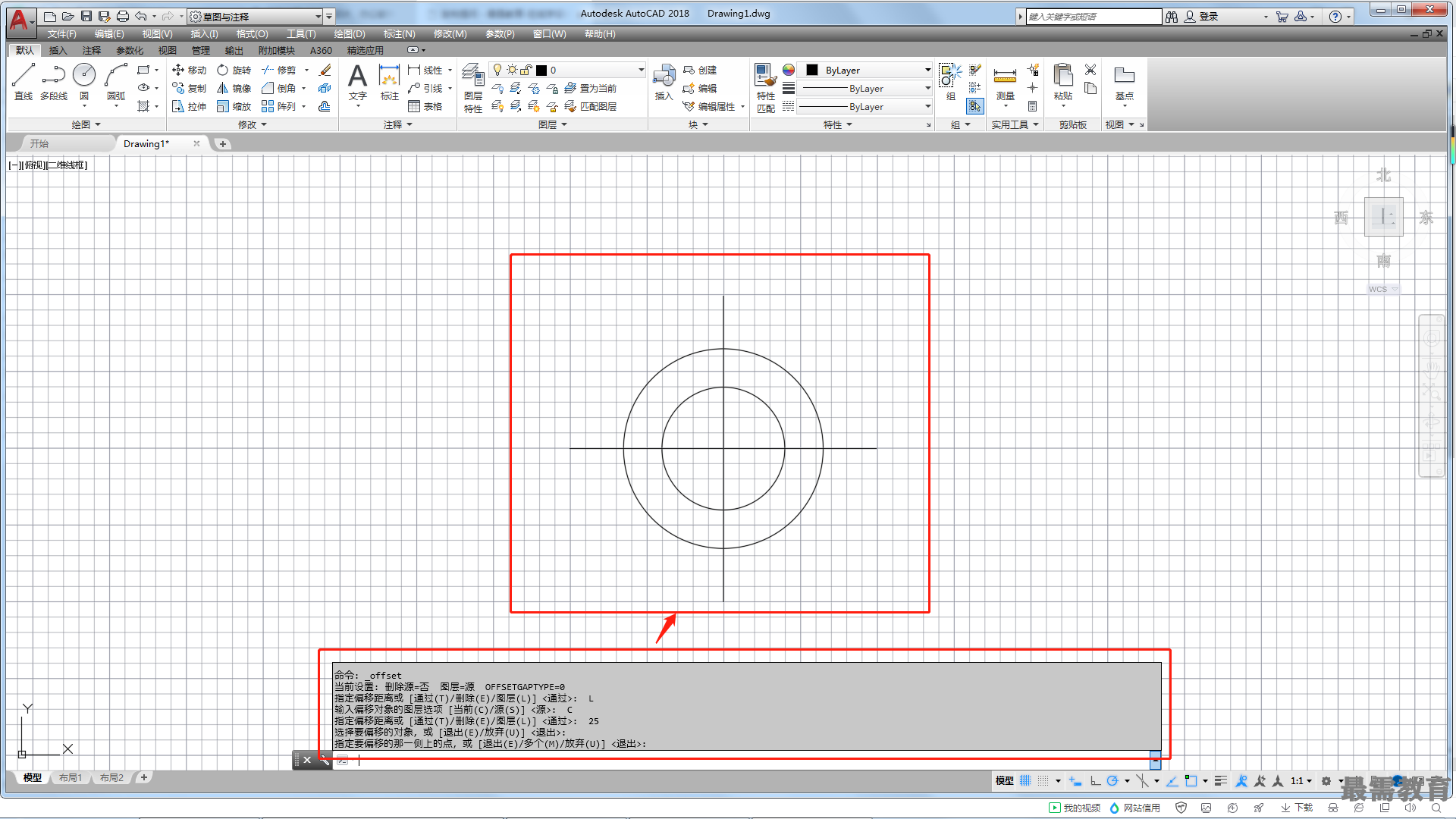

//結束偏移操作，效果如圖所示
