AutoCAD 2018——鏡像對象

鏡像對象是沿某一對稱軸將源對象鏡像到該對稱軸的另一邊，此時源對象將消失，鏡像得到的對象就像是源對象照鏡子所得到的。

在使用"鏡像”命令對圖形進行鏡像的過程中，命令行中出現的提示和操作方法如下。

命令:MIRROR

//啟動"鏡像"命令

選擇對象:指定對角點:找到1個

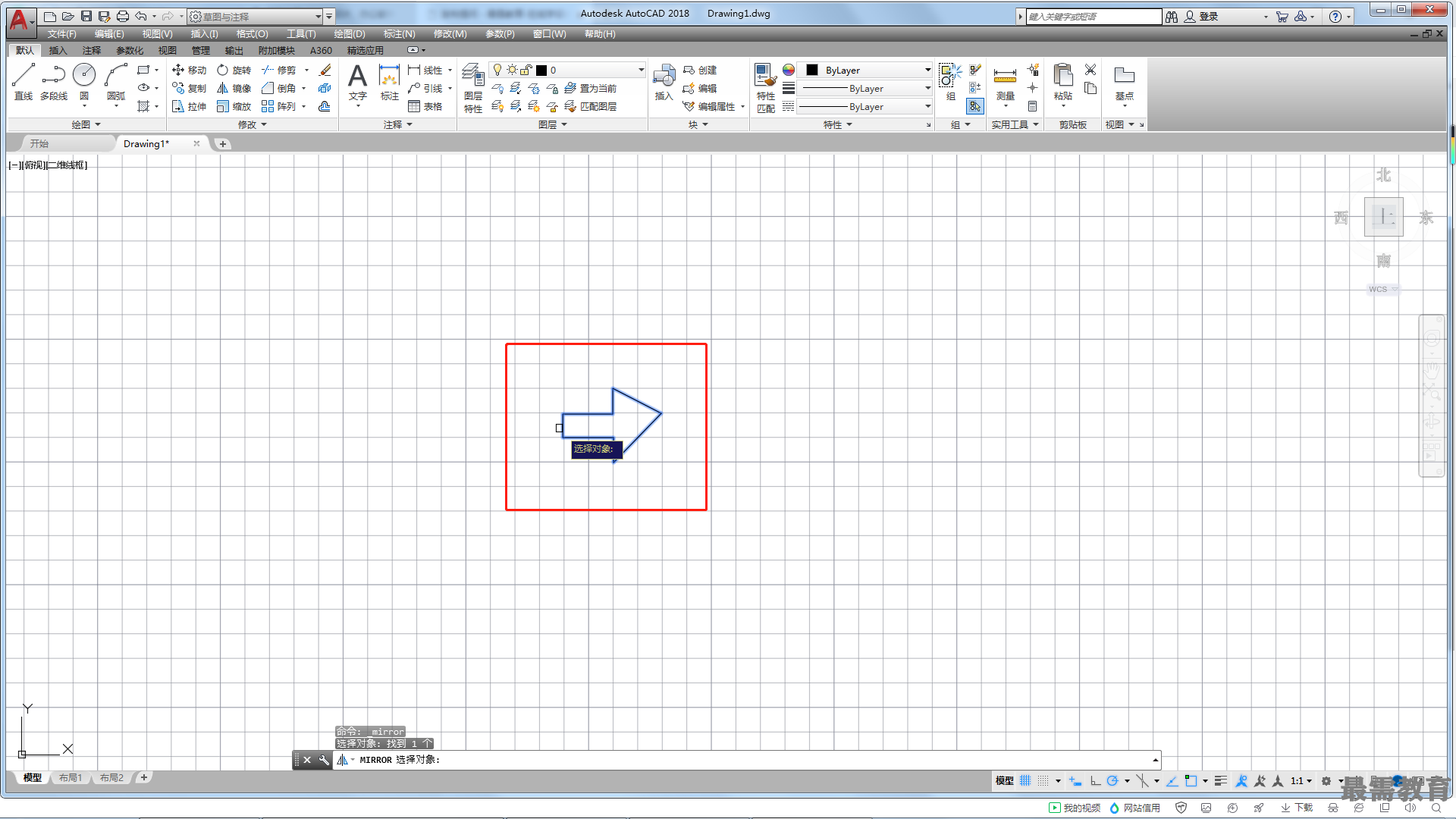

//選擇要鏡像的圖形，如圖所示

選擇對象:

//按空格鍵結束選擇

指定鏡像線的第一點：

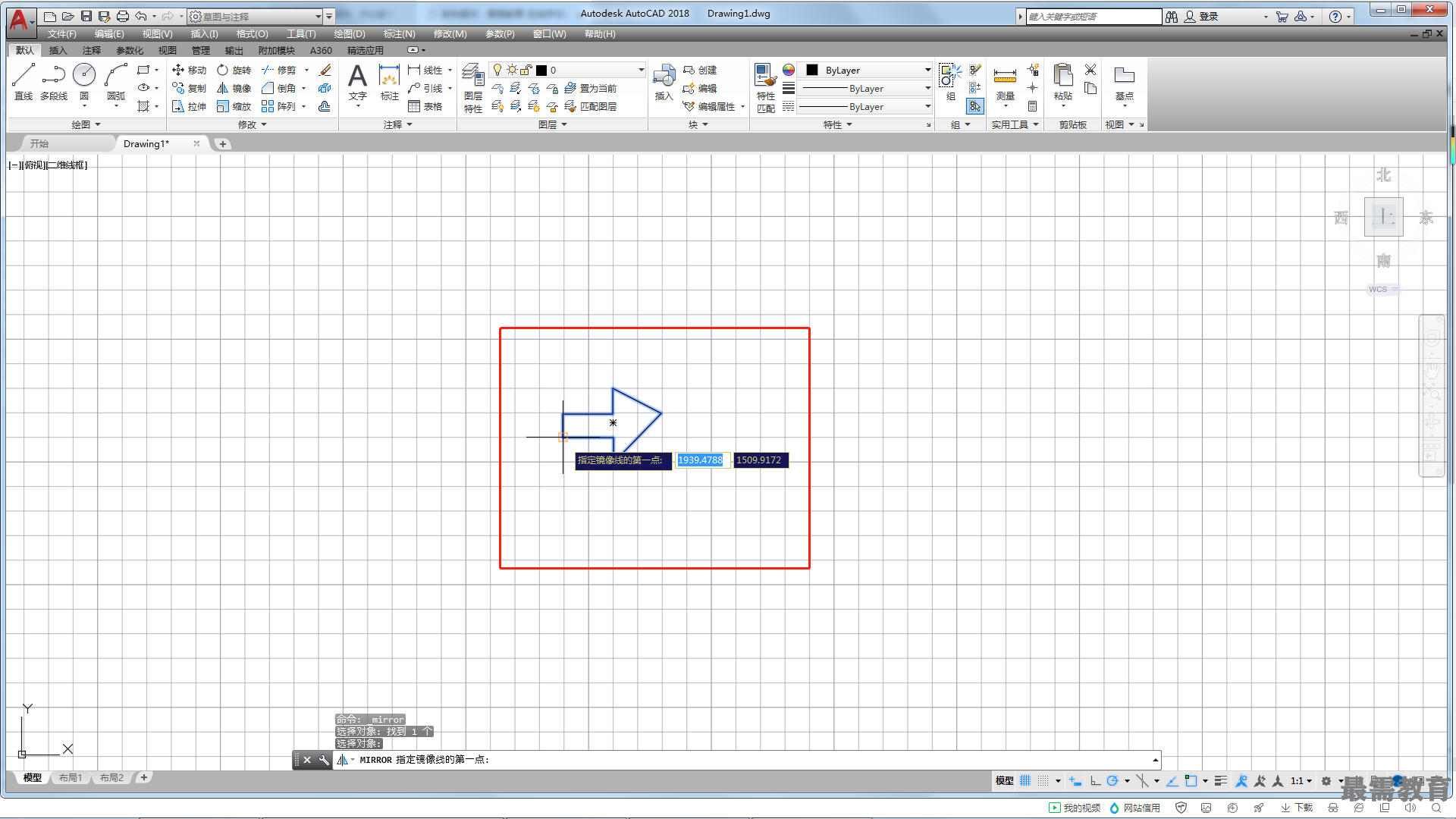

//指定鏡像線的第一個點，如圖所示

指定鏡像線的第二點：

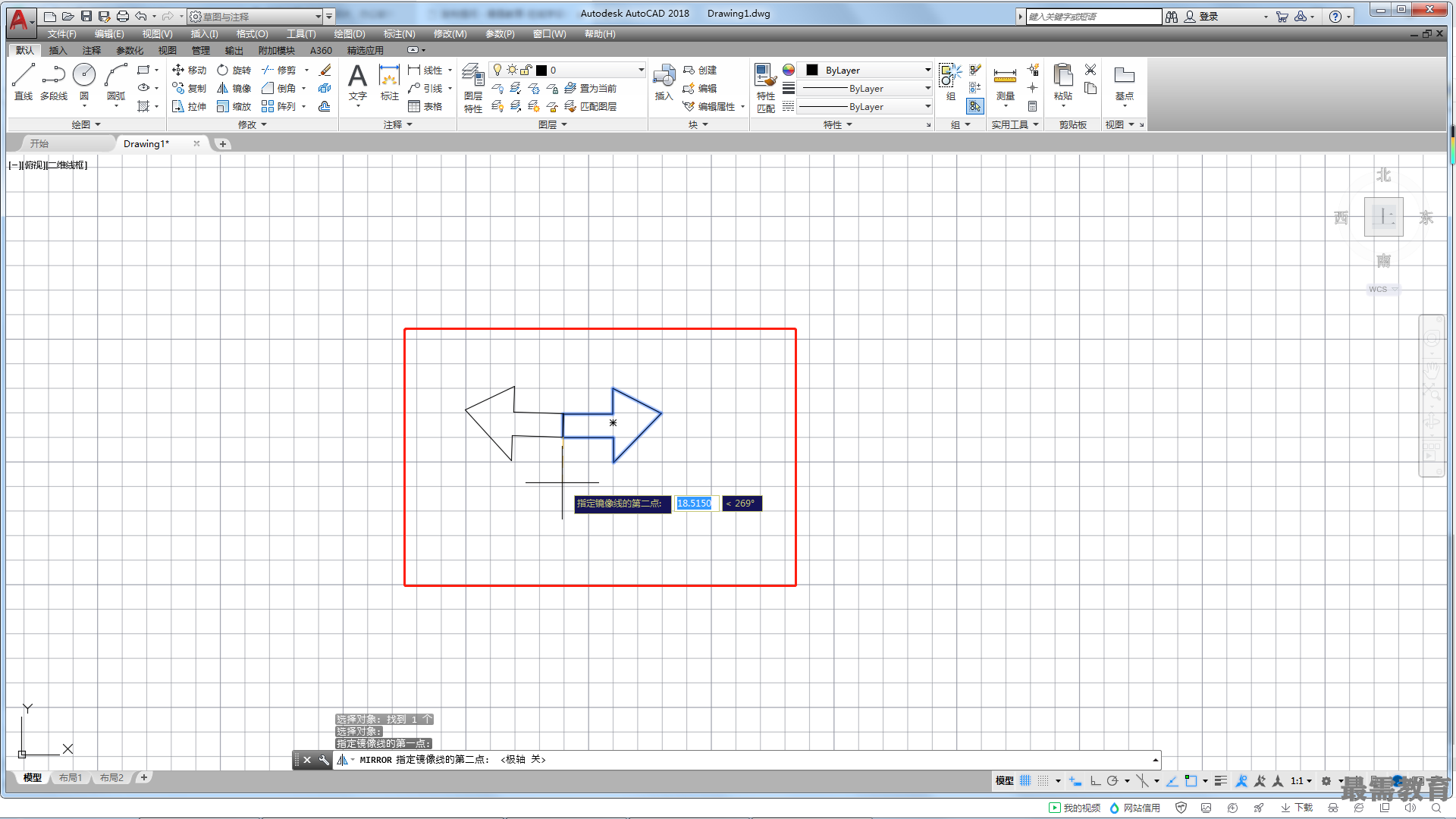

//指定鏡像線的第二個點，如圖所示

要?jiǎng)h除源對象嗎?[是(Y)否(N)] <否>:Y

//選擇“是(Y)”選項，鏡像效果如圖所示
