AutoCAD 2018——鏡像復制對象

鏡像復制對象是沿某一對稱軸將源對象鏡像復制到該對稱軸的另一邊,兩個圖形就像照鏡子一樣。

在使用“鏡像”命令對圖形進行鏡像復制的過程中，命令行中出現的提示和操作方法如下。

命令:MIRROR

//啟動“鏡像”命令

選擇對象:指定對角點:找到1個

//選擇要鏡像的圖形.如圖所示

選擇對象:

//按空格鍵結束選擇

指定鏡像線的第一點：

//指定鏡像線的第一個點

指定鏡像線的第二點：

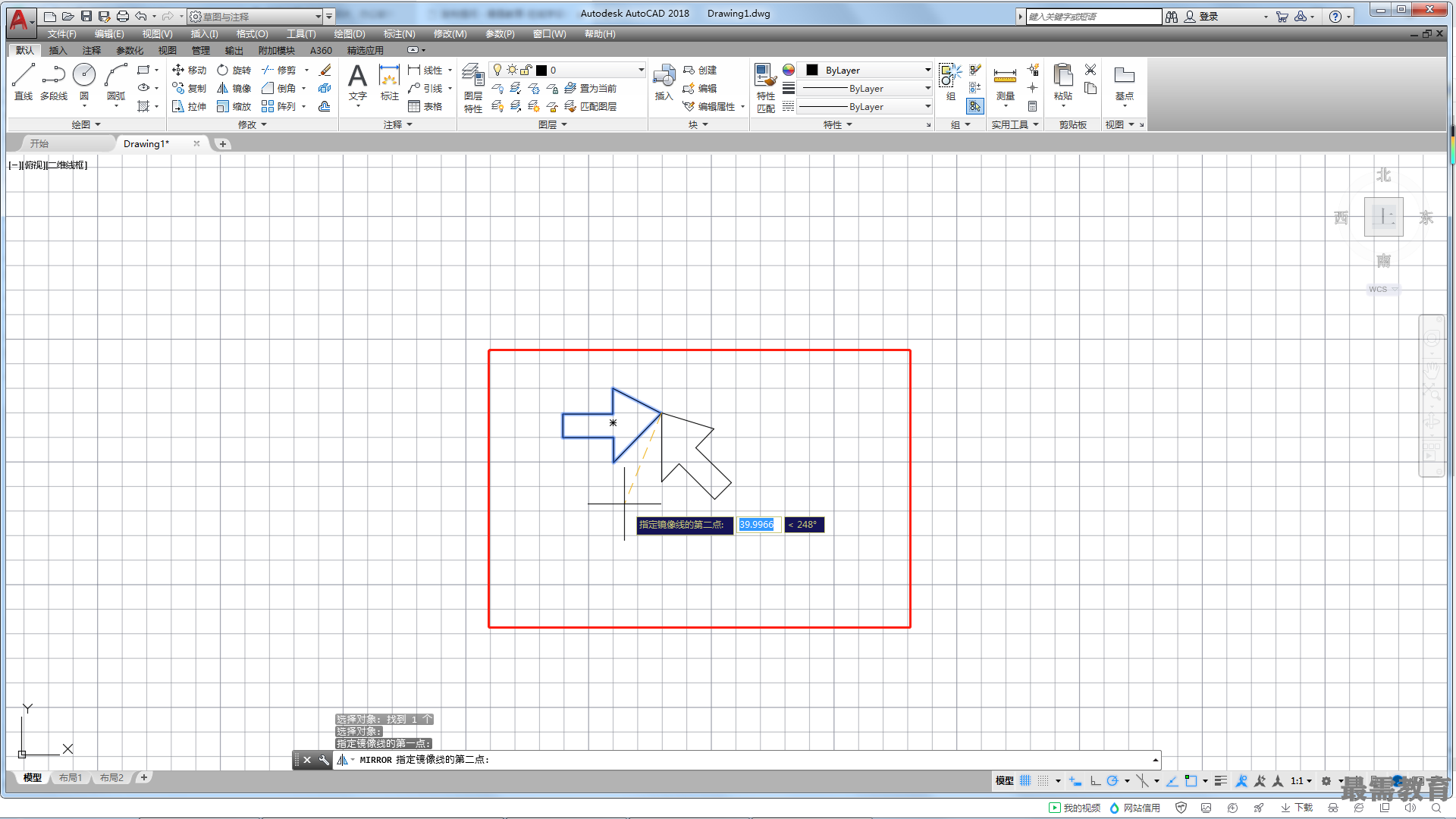

//向下指定鏡像線的第二個點，如圖所示

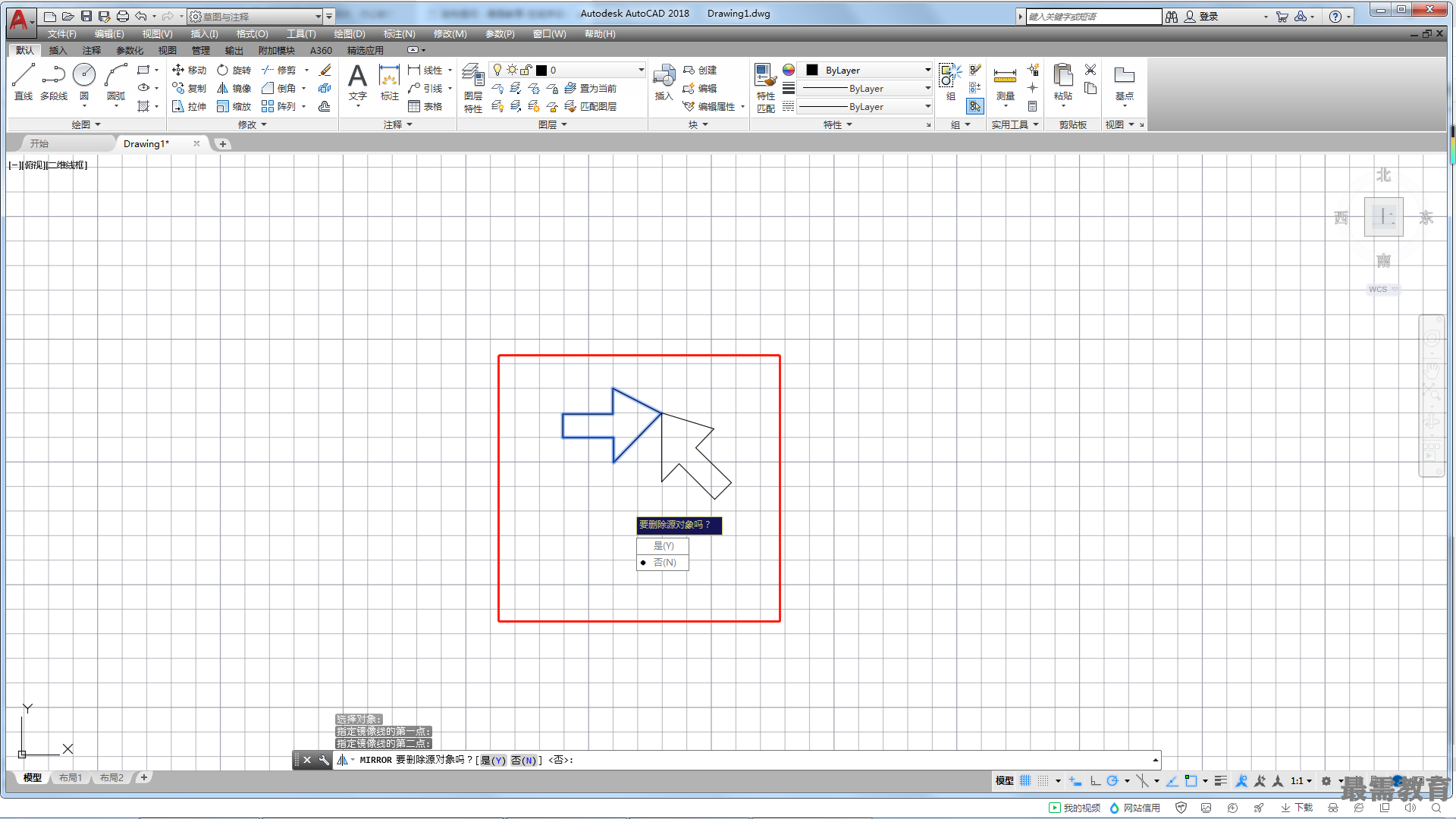

要?jiǎng)h除源對象嗎?[是(Y)/否(N)]<否>:N

//選擇"否(N)”選項，鏡像復制效果如圖所示
