AutoCAD 2018——矩形陣列對象

矩形陣列圖形是指將陣列得到的圖形按矩形排列，用戶可以根據需要設置陣列的行數和列數，在命令行中出現的提示和操作方法如下。

命令:ARRAY

//啟動“陣列"命令

選擇對象:找到1個

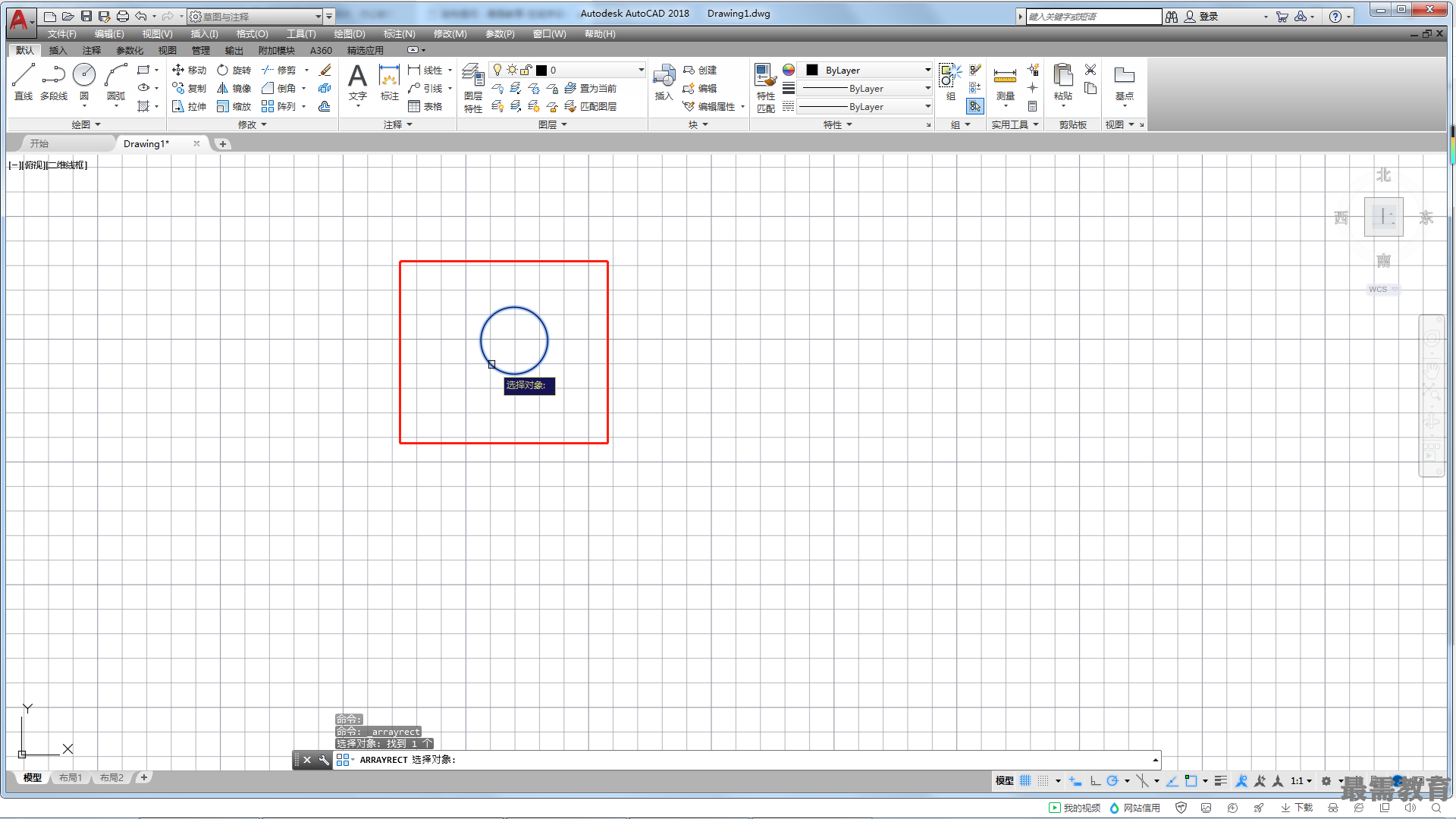

//選擇要陣列的圖形，按空格鍵結束選擇，如圖所示

輸入陣列類型[矩形(R)/路徑(PA)/極軸(PO)]<矩形>:R

//在彈出的列表中選擇“矩形(R)”選項，如圖所示

類型=矩形 關聯=是

//系統提示

選擇夾點以編輯陣列或[關聯(AS)/基點(B)/計數(COU)/間距(S)/列數(COL)/行數(R)/層數(L)/退出(X)]< 退出 >:

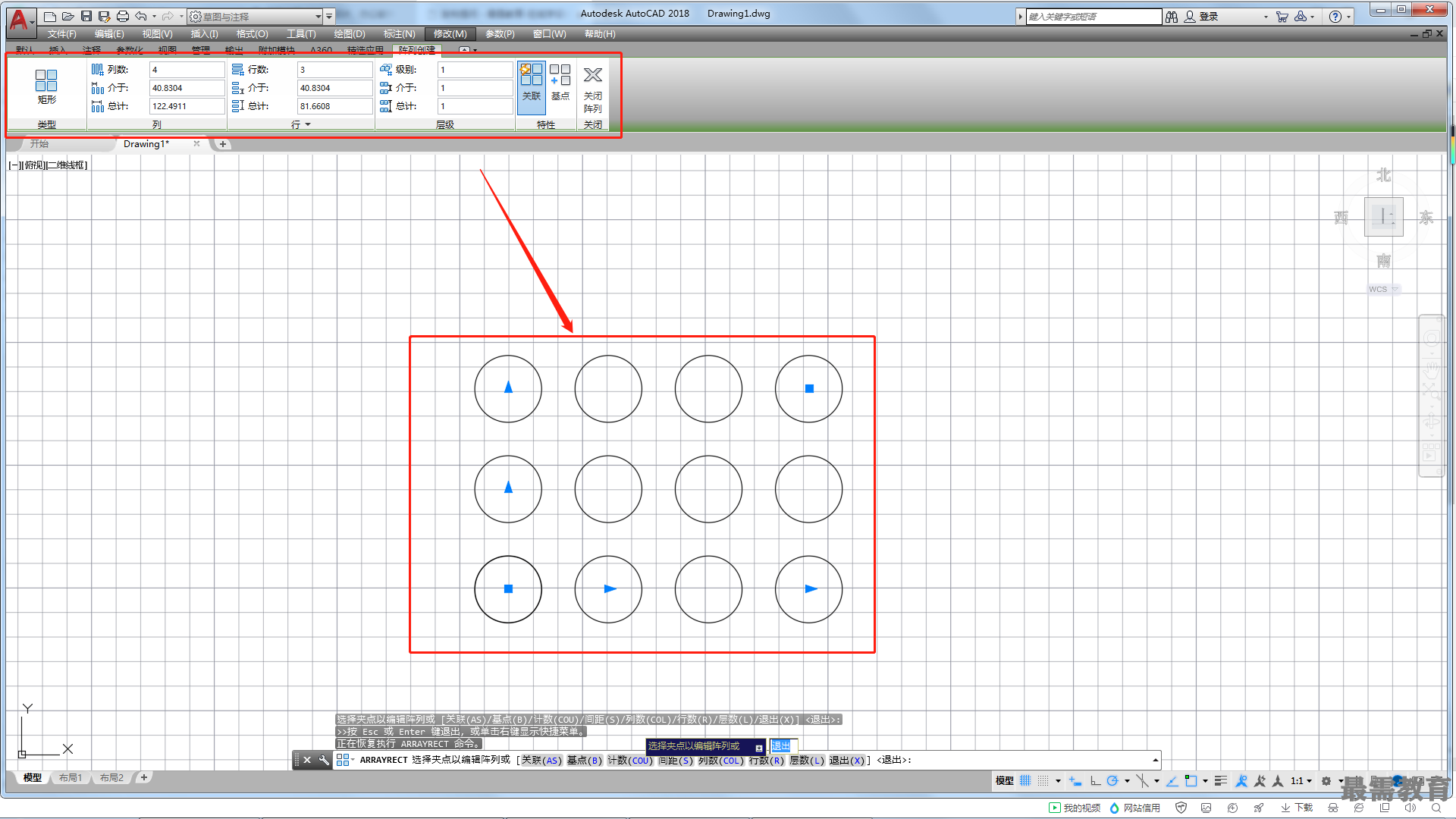

//選擇選項或在打開的“陣列創建”功能區中設置陣列參數，如圖所示，關閉"陣列創建”功能區，矩形陣列效果如圖所示
