AutoCAD 2018——極軸陣列對象

極軸陣列圖形是指將陣列得到的圖形按環形排列，用戶可以根據需要設置陣列的總數和相隔的角度，在命令行中出現的提示和操作方法如下。

命令:ARRAY

//啟動“陣列”命令

選擇對象:找到1個

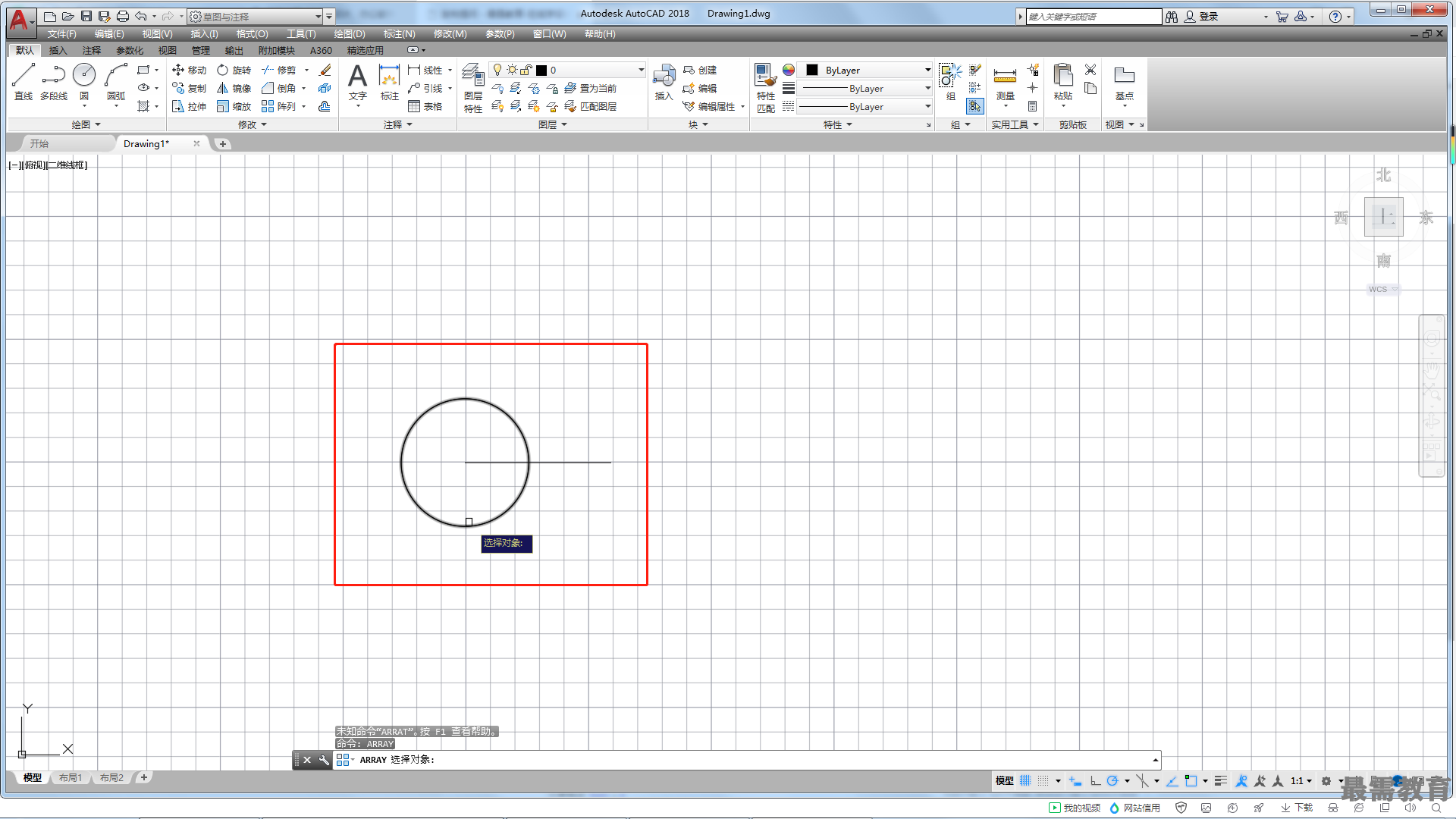

//選擇要陣列的圖形，如圖所示

選擇對象:

//按空格鍵結束選擇

輸入陣列類型[矩形(R)/路徑(PA)/極軸(PO)]<矩形>:PO

//在彈出的列表中選擇“極軸(PO)選項，如圖所示

類型=極軸 關聯=是

//系統提示

指定陣列的中心點或[基點(B)/旋轉軸(A)]：

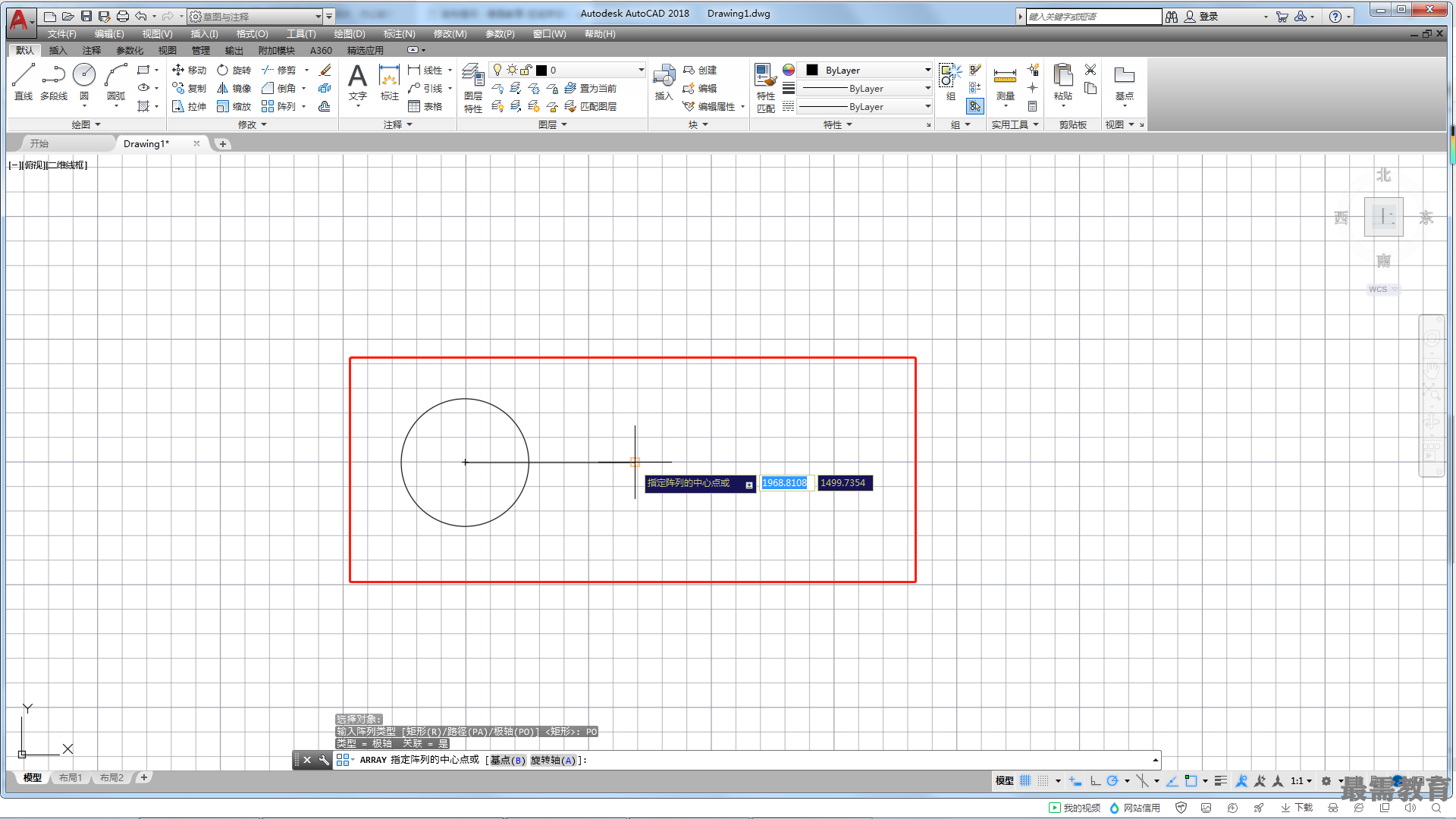

//指定陣列的中心點，如圖所示 選擇夾點以編輯陣列或[關聯(AS)/基點(B)/項目 (I)/項目間角度(A)/填充角度(F)/行(ROW)/層(L)/旋轉項目(ROT)/退出(X)]<退出 >:

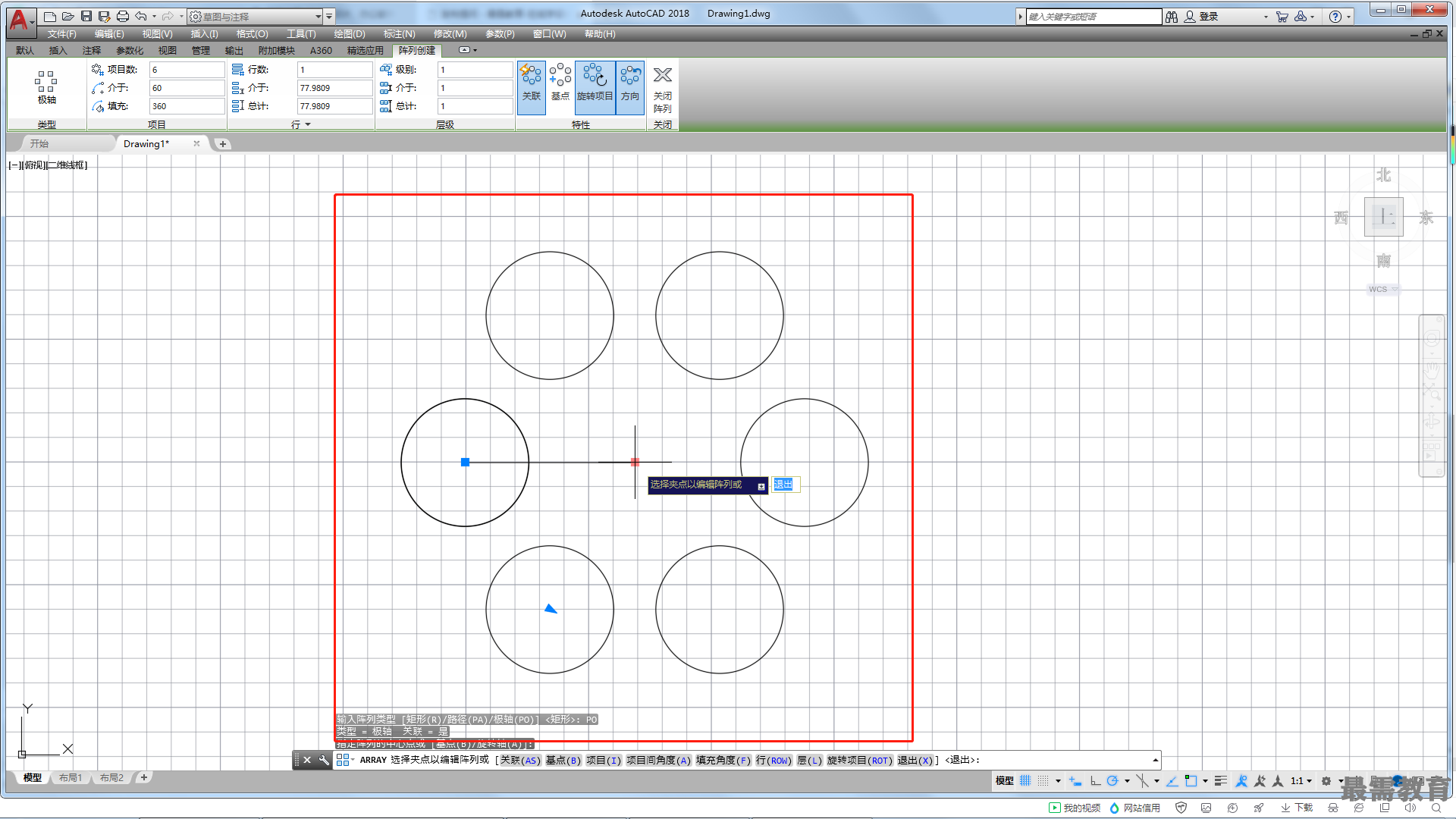

//設置陣列參數或直接確認，極軸陣列效果如圖所示
