AutoCAD 2018——設置多線樣式

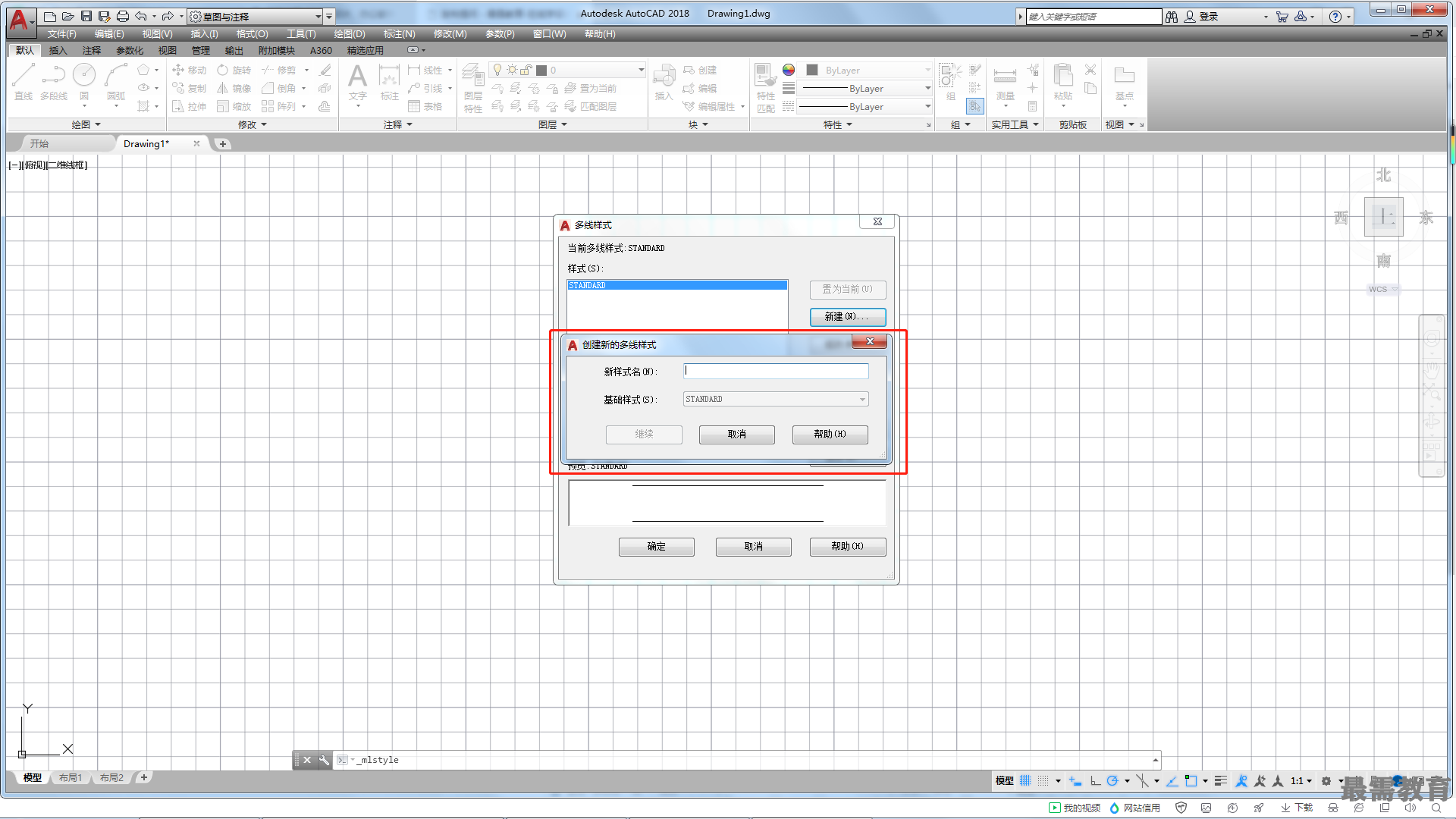

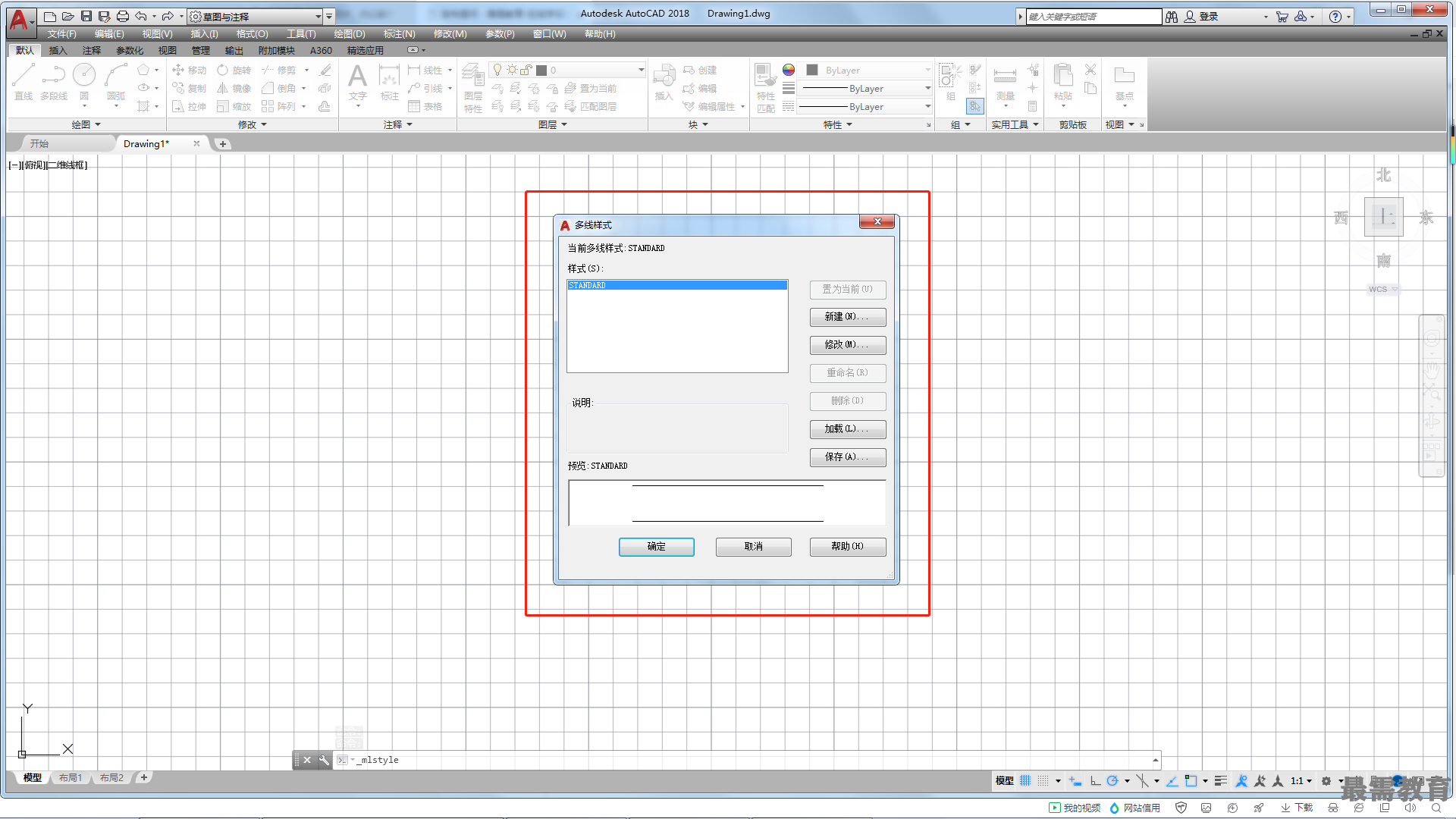

執行“格式>多線樣式”命令，在打開的“多線樣式”對話框中可以控制多線的線型、顏色、線寬和偏移等特性，如圖所示。在“多線樣式”對話框中的“樣式”區域中列出了目前存在的樣式，在“預覽”區域中顯示了所選樣式的多線效果，單擊"新建”按鈕可以打開“創建新的多線樣式”對話框，如圖所示。

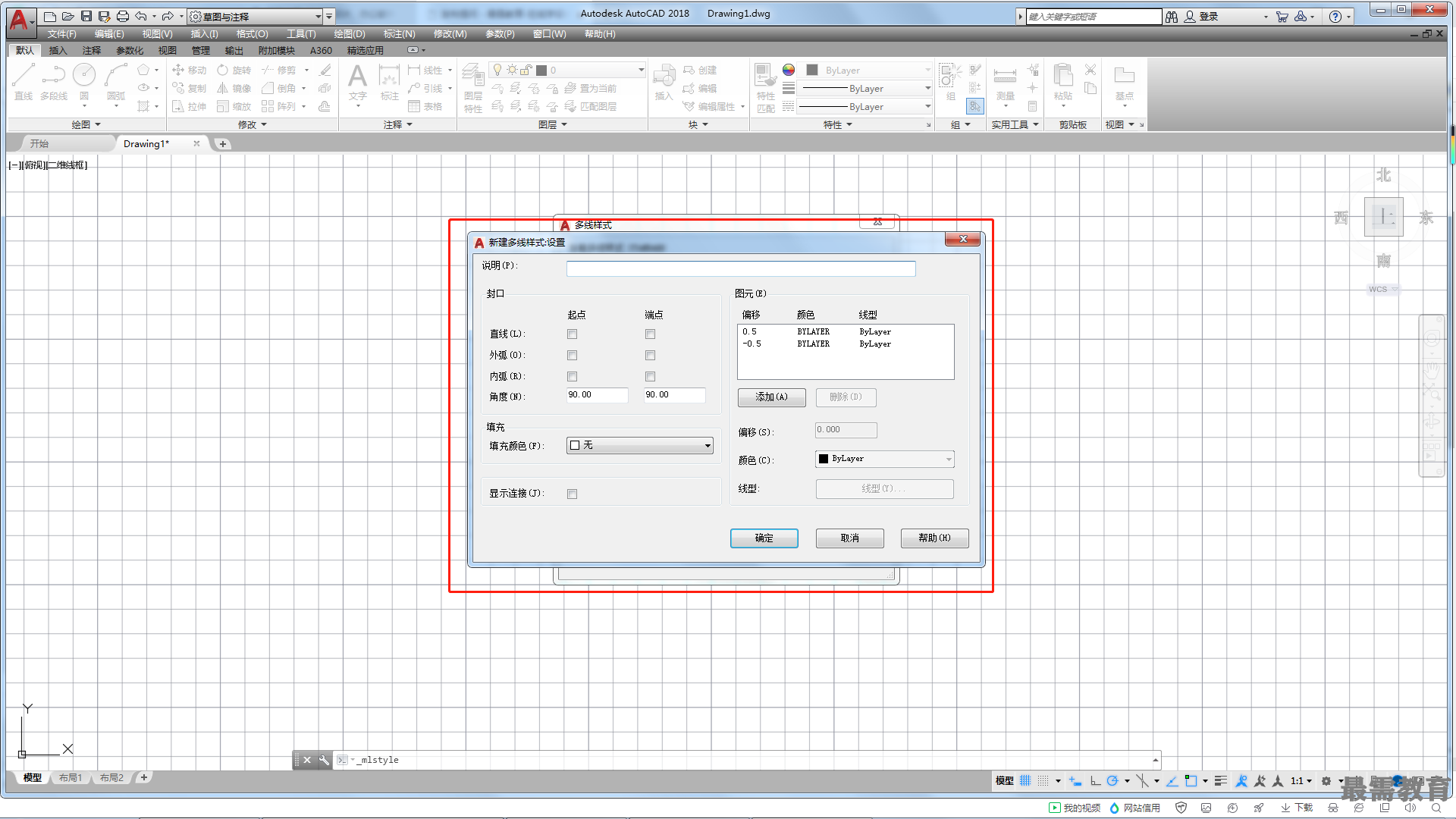

在“新樣式名”文本框中輸入新的樣式名稱后，單擊"繼續”按鈕，打開“新建多線樣式”對話框，在“圖元”區域中選擇多線中的一個對象， 可以設置其顏色和線型，如圖所示。

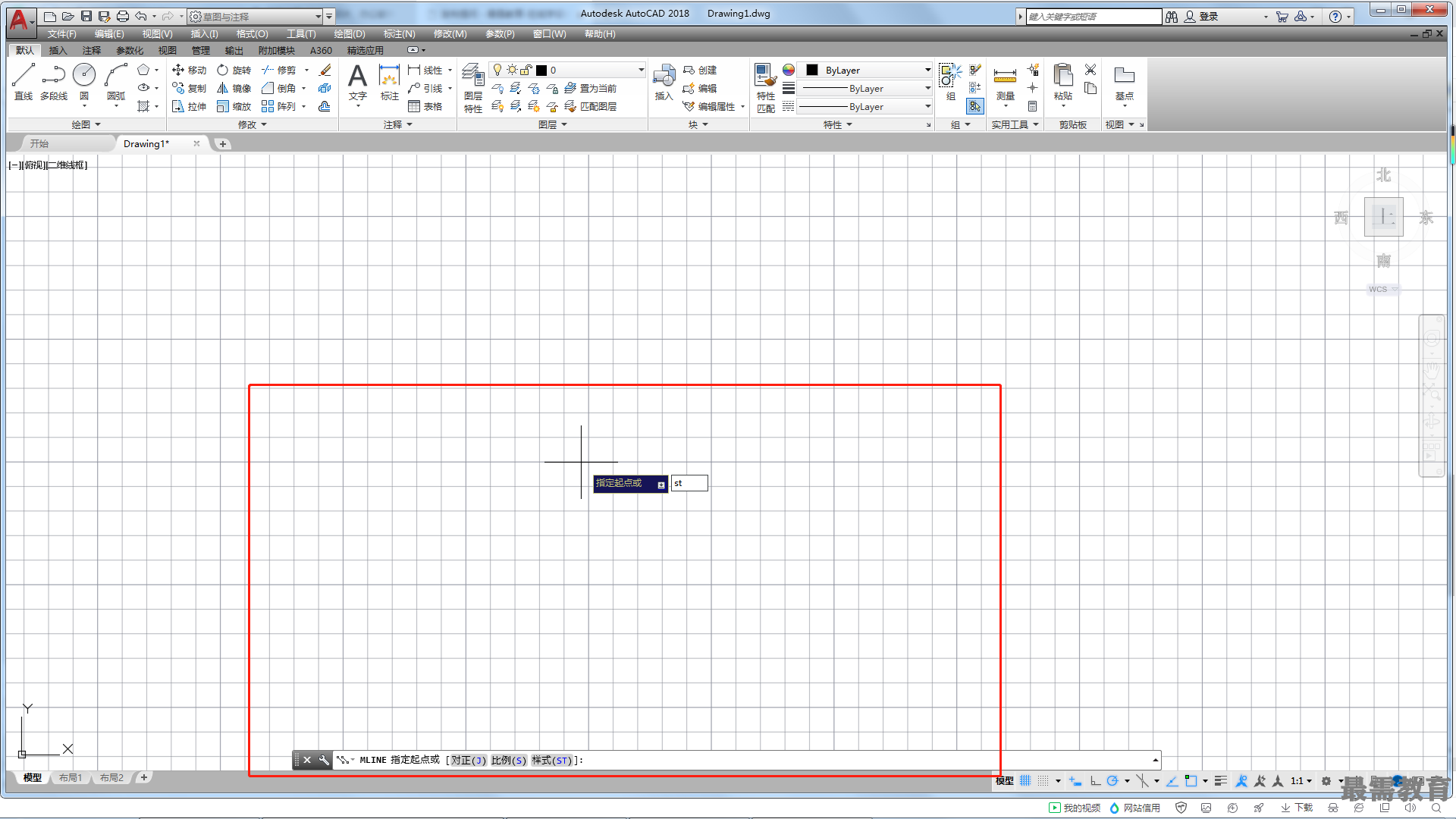

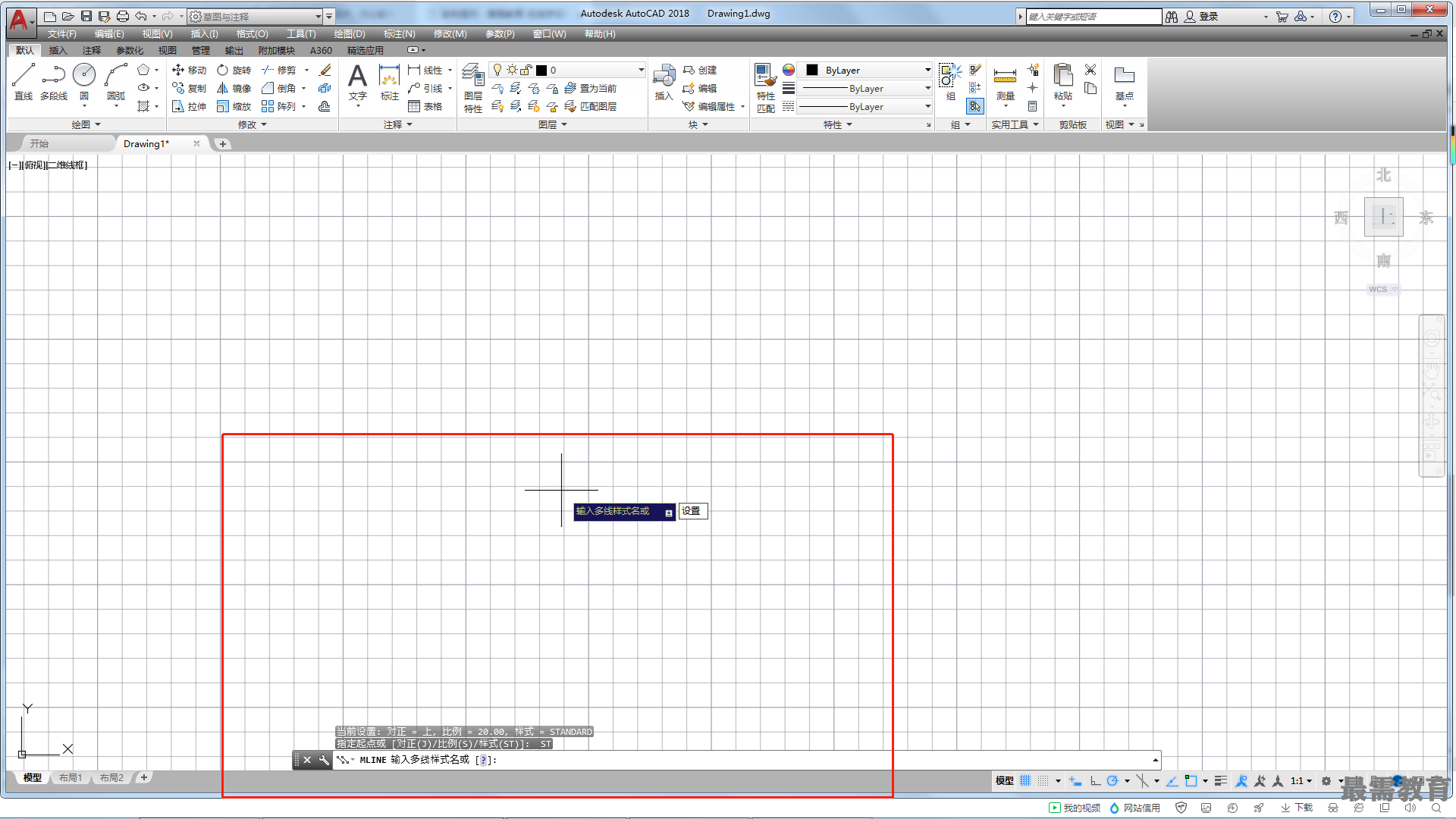

選擇“繪圖>多線”命令，輸入"st”并確認，選擇“樣式（ST) ”選項，如圖所示。輸入剛才創建的多線樣式的名稱，將其作為當前使用的多線樣式，如圖所示。繪制多線時，該多線將擁有設置的多線樣式。
