AutoCAD 2018——繪制多線

命令：多線

作用：繪制多條相互平行的線

快捷命令：ML

“多線”命令用于繪制多條相互平行的線。但是"多線”命令不能繪制弧形的多線，只能繪制由線段組成的多線。

執行"多線”命令有如下兩種常用方法。

第1種：選擇“繪圖>多線”菜單命令。

第2種：輸入“MLINE”（ML)命令并確認。

執行“多線”命令后，命令行中將提示"指定起點或[對正(J)/比例(S)/樣式(ST)]:”。

命令主要選項介紹

?對正（J ):用于控制多線相對于用戶指定的端點的偏移方向，選擇“對正（J)”選項后，命令行中將提示“輸入對正類型[上(T)/無(Z)/下

(B)] <下>:"，其中“上(T)"表示多線中最頂端的線將隨著光標移動，"無（Z)”表示多線的中心線將隨著光標移動，"下（B)”表示多線中最底 端的線將隨著光標移動。

?比例（S):該選項控制多線比例，用不同的比例繪制，多線的寬度將不一樣。負比例可將偏移方向反轉。

?樣式（ST ):該選項用于定義平行多線的線型。在出現“輸入多線樣式名或[?]:”提示后輸入已定義的線型名。輸入“？”，將列表顯示當前圖中已有的多線樣式。

使用MLINE(ML)命令繪制多線時，命令行中出現的提示及操作如下。

命令:MUNE

//啟動"多線”命令

當前設置:對正=上,比例=20.00,樣式=STANDARD

//顯示當前多線樣式

指定起點或[對正(J)/比例(S)/樣式(ST)]:S

"選擇"比例(S)”選項

輸入多線比例 <20.00>:200

//輸入多線的比例

當前設置:對正=上，比例=200.00,樣式=STANDARD

//顯示當前多線樣式

指定起點或[對正(J)/比例(S)/樣式(ST>]:J

//選擇"對正(J>”選項

輸入對正類型[上(T)/無(Z)/下舊>]<上>:Z

//選擇“無(Z)”選項

當前設置:對正=無,比例=200.00,樣式=STANDARD

//顯示當前多線樣式

指定起點或[對正(J)/比例(S)/樣式(ST)]:

//指定多線起點

指定下一點：

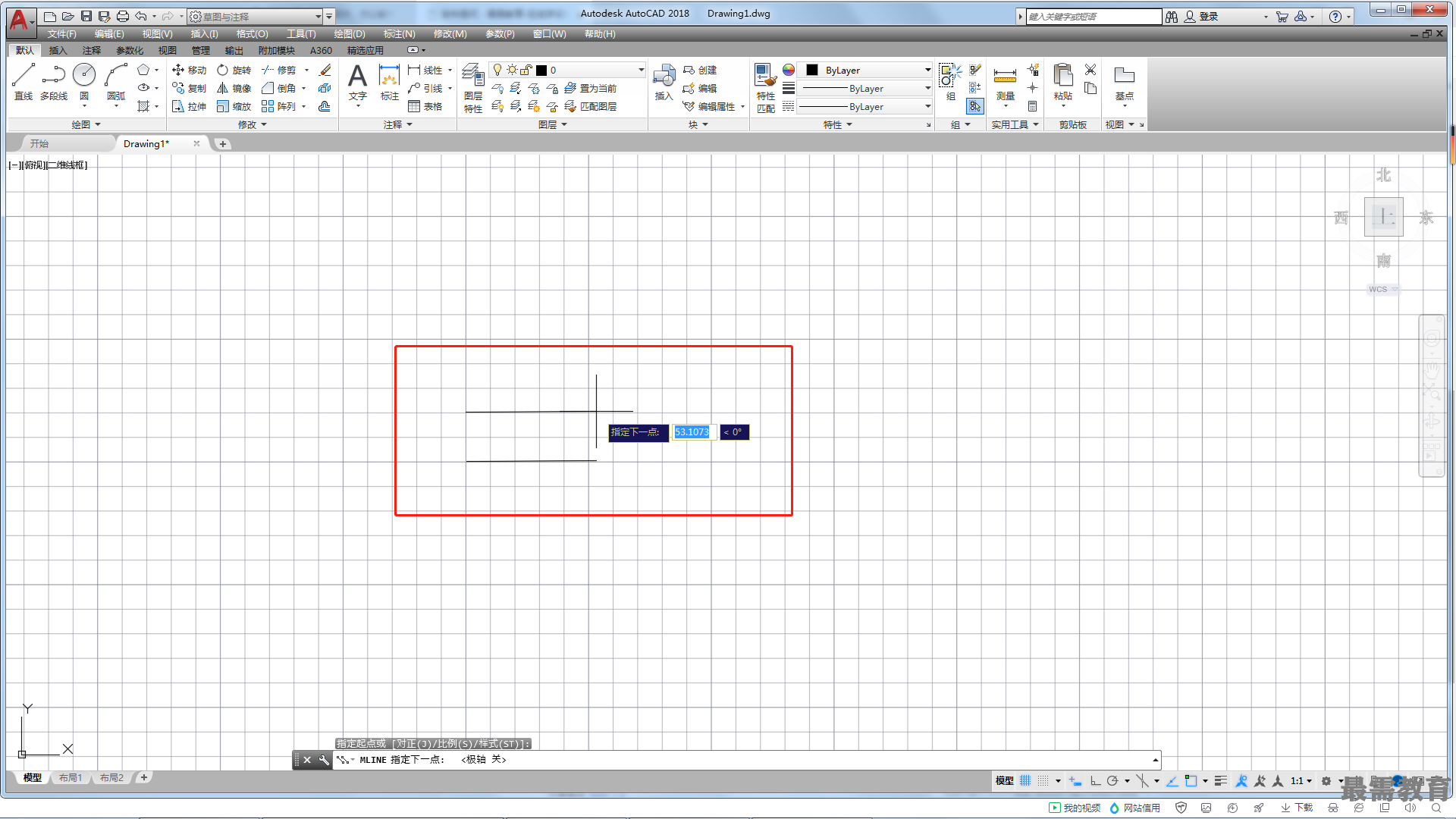

//指定多線下一個點，如圖所示

指定下一點或[放棄(U)]：

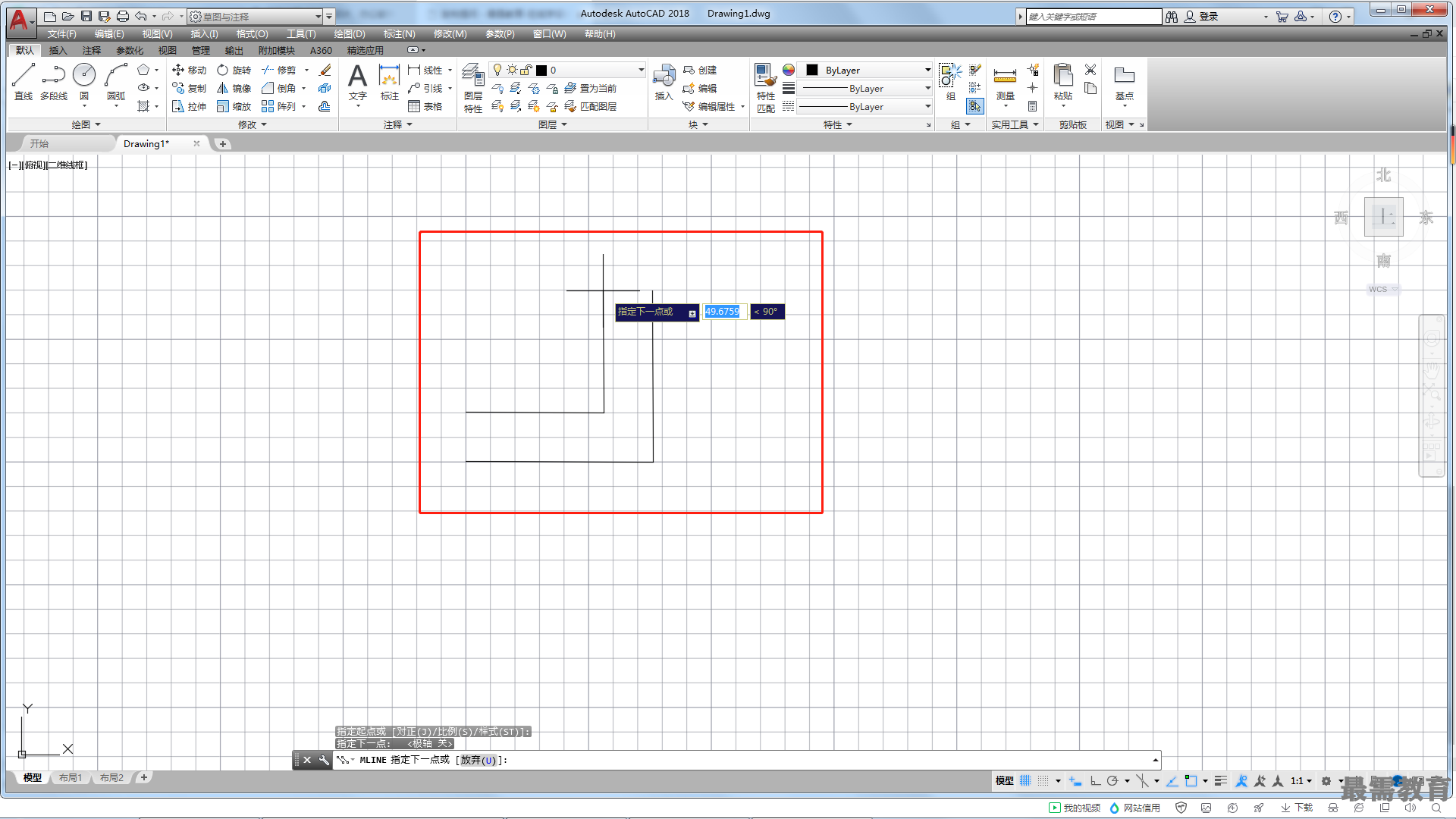

//指定多線下一個點，如圖所示

指定下一點或[閉合(C)/放棄(U)]:

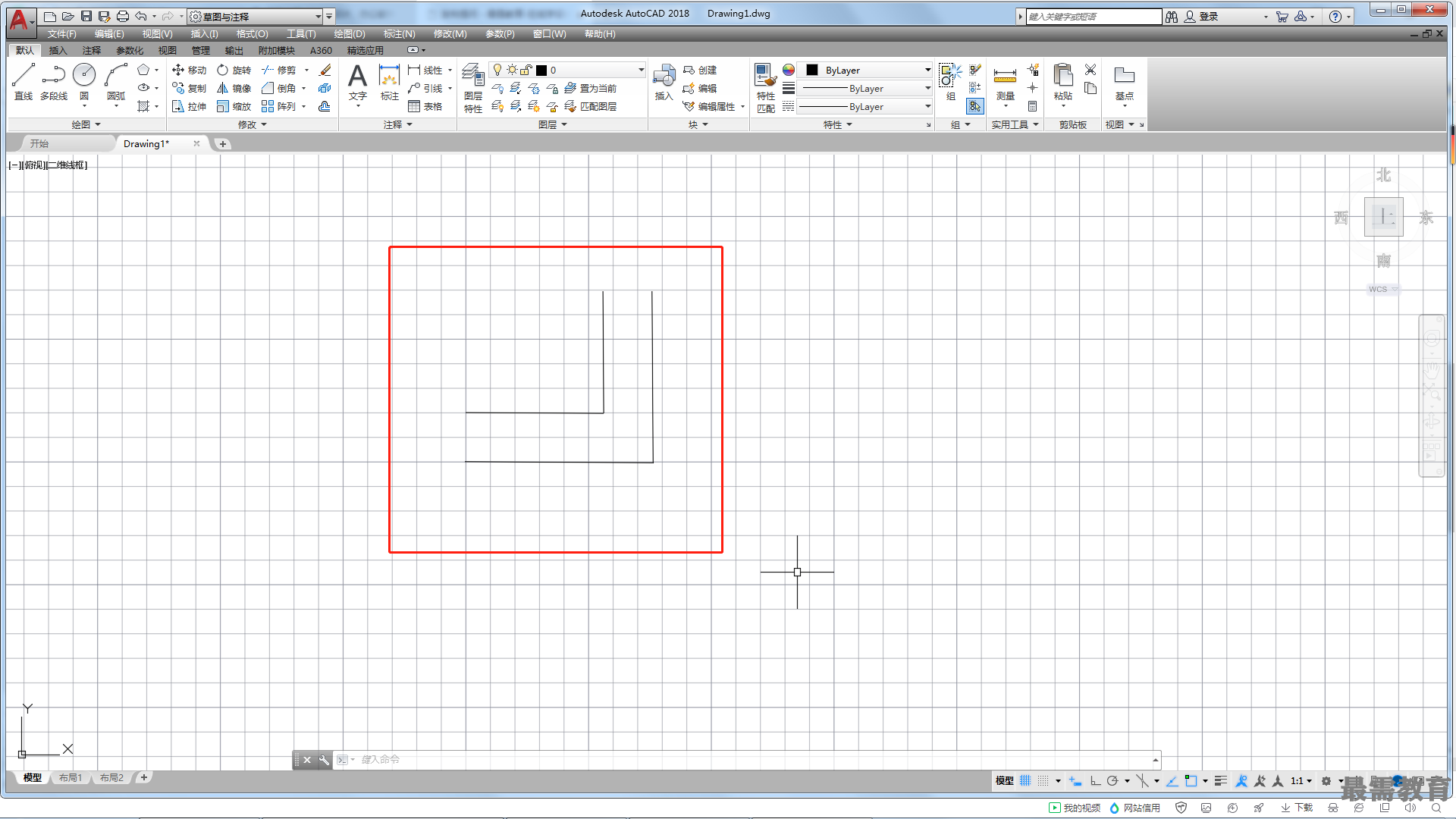

//結束命令，繪制的多線如圖所示
