Visio 2016——繪圖區：繪圖窗口

   繪圖窗口主要用來品示繪圖頁，用戶可通過繪圖頁添加形狀或設置形狀的格式。對于包含多個形狀的繪圖頁來講，用戶可通過水平或垂直滾動條來查看繪圖頁的不同區域。另外，用戶可以通過選擇繪圖窗口底端的標簽，來查看不同的繪圖頁。

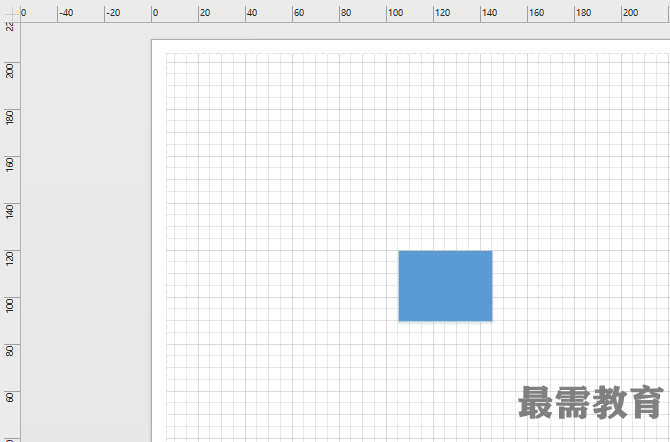

   為了準確地定位與排列形狀，可以通過執行【視圖】|【顯示】|【網格】命令或執行 【視圖】|【顯示】|【標尺】命令，來顯示網格和標尺。

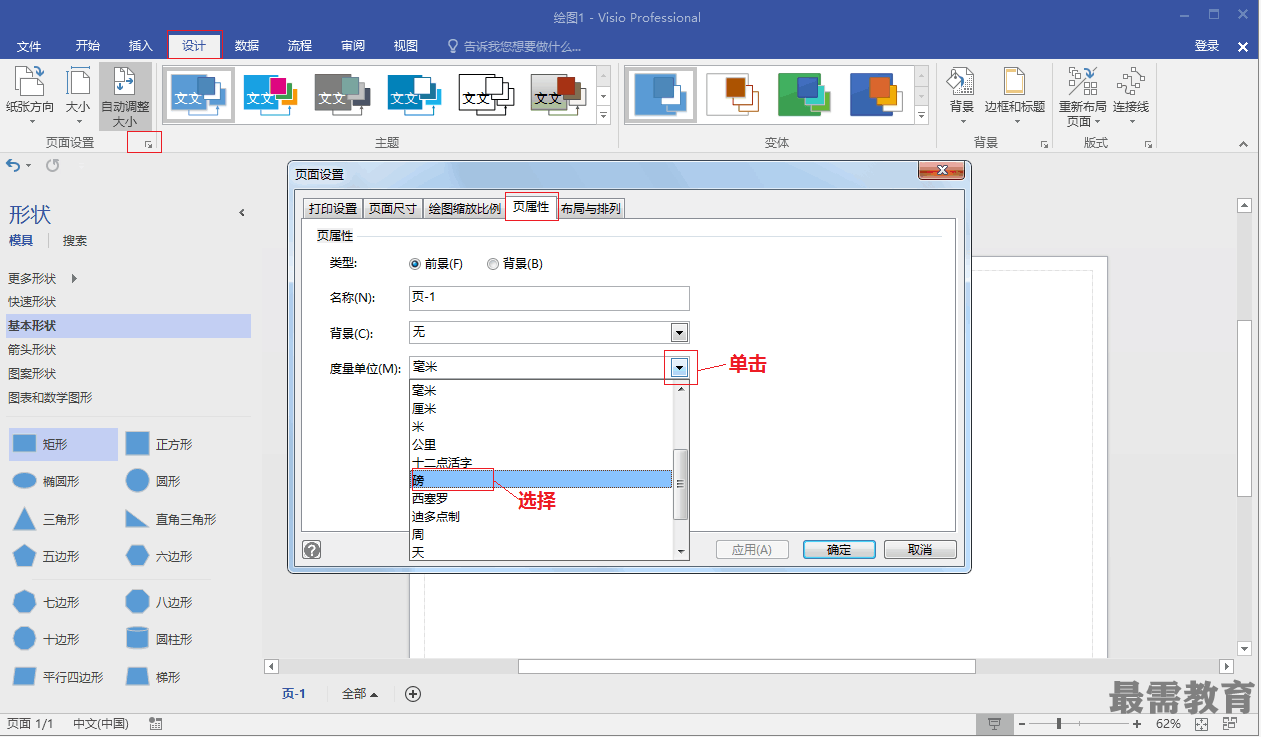

   其中，標尺顯示的中單位會根據繪圖類型與使用的比例尺度而改變，當用戶使用框圖 時，標尺將以“英寸”為基本度量值，當用戶使用“場所”時，標尺將以“英尺”為基本度量值。通過執行【設計】丨【頁面設置】丨【對話框啟動器】命令，在彈出的【頁而設置】對話框中，激活【頁屬性】選項卡，在【度量單位】下拉列表中選擇相應的單位即可。
