Visio 2016——形狀的陣列

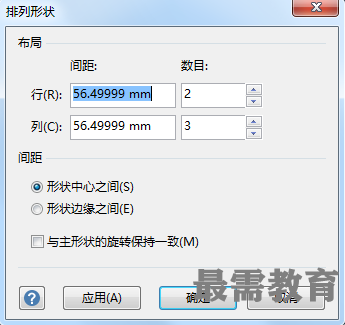

  形狀的陣列，是按照設置的行數與列數，來顯示并排列與選中的形狀一致的形狀陣列。在繪圖頁中選擇形狀，執行【視圖】|【宏】|【加載項】|【其他Visio方案】|【排列形狀】命令。在彈出的【排列形狀】對話 框中，設置各選項即可。

在該對話框屮，主要包括下列幾種選項：

□行間距   指定行之間需要的間距大小。可以通過輸入負值的方法，來顛倒排列的 方向。

□行數目   指定形狀排列的行數。

□列間距   指定列之間需要的間距大小?？梢酝ㄟ^輸入負值的方法，來顛倒排列的 方向。

□列數目   指定形狀排列的列數。

□形狀中心之間   表示可將形狀之間的距離指定為，一個形狀的中心點到相鄰形狀的中心點之間的距離。

□形狀邊緣之間   表示可將形狀之間的距離指定為，一個形狀邊緣上的一點到相鄰 形狀上距該邊緣最近的邊緣上一點的距離。

□與主形狀的旋轉保持一致   選中此復選框可以相對于形狀的旋轉（不是相對于頁）來放置排列。
