Visio 2016——?jiǎng)?chuàng)建界面圖

  一般情況下，開發人員通過使用專業的原型構建工具，以及Visual Basic來開發軟件界面圖。對于普通用戶來講，利用Visio中的【線框圖表】模板，一樣可以創建軟件應用界面圖。

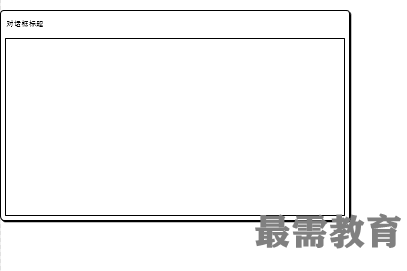

  執行【文件】|【新建】命令，在【類別】列表中選擇【軟件和數據庫】選項。然后，選擇【線框圖表】選項，并單擊【創建】按鈕。將【對話框】模具中的【對話框窗體】形狀拖到繪圖頁中，調整形狀大小及位置。然后，將相應的形狀拖到【對話框窗體】形狀中即可。

用戶可通過下列操作，來添加窗體內的主要形狀。

□在標題欄上添加按鈕  將【對話框】模具中的【對話框按鈕】形狀拖到窗體中的右上角處，在彈出的【形狀數據】對話框中選擇按鈕類型即可。

□添加狀態欄  將【對話框】模具中的【狀態欄圖標】形狀拖到【對話框窗體】形狀中，并將【狀態欄拆分器】形狀拖到【狀態欄】形狀中。

□添加上/下選項卡   將【對話框】模具中的【上選項卡項目】或【下選項卡項目】 形狀拖到【對話框窗體】形狀中即可。

□添加滾動條   將【對話框】模具中的【滾動條】形狀拖到【對話框窗體】形狀中。

□添加按鈕   將【控件】模具中的【按鈕】形狀拖到【對話框窗體】形狀中，并雙擊按鈕形狀添加按鈕文本。
