Visio 2016——構建建筑圖：使用【墻】（將【空間】轉換為【墻】）

  在Visio中，可以使用【轉換為墻壁】命令快速地將空間形狀轉換為墻壁形狀。在繪圖頁中，中.擊【形狀】任務窗格中的【更多形狀】下拉按鈕，選擇【地面和平面布置圖】|【建筑設計圖】|【墻壁、外殼和結構】選項。將【空間】形狀拖到繪圖頁中，并執行【計劃】丨【轉換為背景墻】命令，彈出【轉換為墻壁】對

話框。

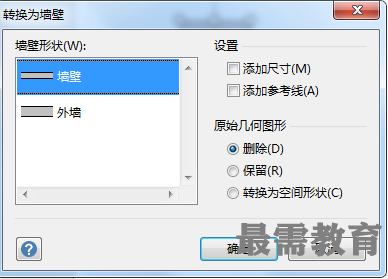

該對話框中主要包括下列幾種選項：

□墻壁形狀  用來顯示模具中的墻壁形狀。

□添加尺寸  啟用該復選框，可以將尺寸添加到新墻壁上。其中，所添加的尺寸將作為單獨形狀粘附在墻壁或墻壁的參考線上。

□添加參考線  啟用該復選框，可以將參考線添加到新墻壁上。其中，墻壁端點和尺寸端點將粘附到墻壁參考線的交叉點上。

□刪除  選擇該單選按鈕，可在轉換時刪除原始形狀。

□保留  選擇該單選按鈕，可在轉換時保留原始形狀，并自動計算墻壁占用的面積。

□轉換為空間形狀  選擇該單選按鈕，可在待轉換為墻壁的形狀區域中創建空間形狀，并刪除原始形狀。
