Visio 2016——構建建筑圖：使用隔間

  對于大型辦公室來講，需要添加隔間來設置辦公室的布局。在繪圖頁中，單擊【形狀】任務窗格中

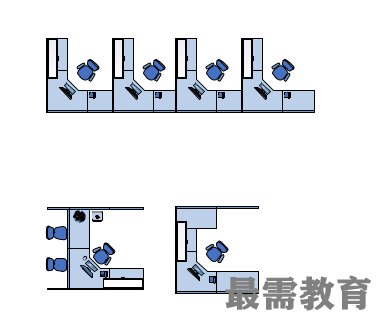

的【更多形狀】下拉按鈕，執行【地面和平面布置圖】|【建筑設計圖】|【隔間】命令。在【隔間】模具

中，將【平直工作臺】、【L工作臺】、【議事工作臺】、【立方工作臺】、【L形工作臺】或【U形工作臺】形狀拖到繪圖頁中。

  另外，如果【隔間】模具中的形狀無法滿足繪圖的需求，可以使用【隔間】模具中的【嵌板】與【嵌

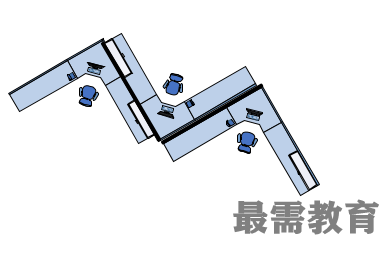

板支柱】形狀來自定義辦公室隔間。首先，將【嵌板】或【曲線型嵌板】形狀拖到繪圖頁中。然后，

將【嵌板支柱】形狀添加到繪圖頁中，并與【嵌板】形狀相粘連。最后，將家具與設備形狀添加到隔間

中。
