Visio 2016——創(chuàng)建 PFD 或 P&ID 圖：應用標記格式

  Visio使用標記來標識工藝流程圖中的形狀，默認情況下標記出現(xiàn)在形狀下方的文本塊中。當用戶不滿足于系統(tǒng)自帶的標記樣式時，可以使用標記格式將組件屬性和數字計數器嵌入到各個形狀的組件標記中。

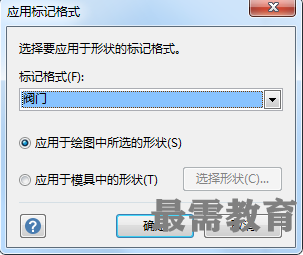

  在繪圖頁中，執(zhí)行【工藝工程】丨【組件】丨【應用標記格式】命令，在彈出的【應用標記格式】對話框中，設置【標記格式】選項，并設置應用范圍。

  當用戶選中【應用于繪圖中所選的形狀】選項時，可以將標記格式應用到用戶所選擇的形狀屮；而選中【應用與模具中的形狀】選項時，則表示將標記格式應用到主控形狀中。
