Visio 2016——創建 PFD 或 P&ID 圖：設置管道

   在工藝流程圖中，管道是連接設備的必備組件。在連接過秤中，Visio默認將【管道】形狀拆分為多個獨立的形狀,其各個獨立的形狀共享【管道】相同的標記和數據。

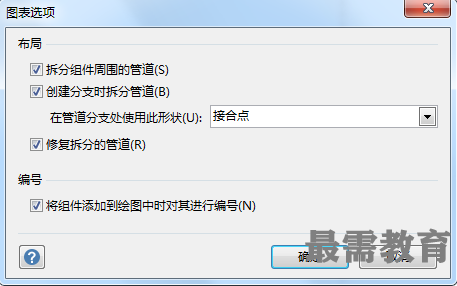

   當用戶需要更改管道的某些行為時,可執行【工藝工程】丨【管理】丨【圖表選項】命令，在彈出的【圖表選項】對話框中，設置管道布局選項即可。

其中，在【圖表選項】對話框中，包括下列4種選項。

□拆分組件周圍的管道   該選項表示將形狀添加到【管道】形狀上時，系統將自動拆分【管道】形狀。

□創建分支時拆分管道   該選項表示將其他【管道】形狀添加到【管道】形狀上時，系統將自動拆分【管道】形狀；可單擊【在管道分支處使用此形狀】下拉按鈕，來設置插入作為分支的形狀。

□修復拆分的管道   該選項表示當刪除組件或其他【管道】形狀時，系統會自動恢復【管道】形狀的最初狀態。

□將組件添加到繪圖中時對其進行編號   該選項表示Visio將自動對組件添加編號。
