Visio——形狀

   形狀是構成一個完整圖表的獨立單元或構建基塊，它們按照功能或類別被分組到不同的模具中。位于模具中的形狀是主控形狀，將模具中的主控形狀拖動到繪圖中，就創建了主控形狀的一個副本，也可將其稱為主控形狀的一個實例?？梢栽诶L圖中創建主控形狀的任意數量的實例，然后排列各個實例的位置，并通過連接符將相關形狀連接起來，最終形成完整的圖表。

  主控形狀定義了一個形狀最初的外觀格式和行為方式，在繪圖中創建主控形狀的實例后， 可以根據實際需要修改實例，使同一個主控形狀的不同實例具有各自不同的外觀格式和行為方式。

  雖然可以簡單地通過拖動的方式在繪圖中添加形狀，但是Visio中的形狀功能要比這個強大 得多，主要是因為形狀具有內置的行為和屬性，從而使形狀變得更加智能。例如，當把一個門 的形狀放置到墻上時，門與墻會自動恰當?shù)嘏帕校⒃趬ι祥_啟一個出口。此 外，門的形狀會包含一些數據來表示門的一些特性或狀態，以便于識別特定的門。例如，“門 寬”和“門高”屬性決定了門的尺寸，“門開啟百分比”屬性決定了門開啟的角度大小。

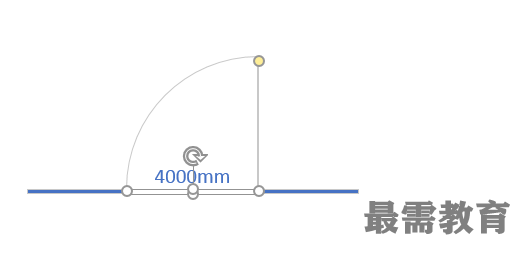

   在繪圖中可以通過形狀上的手柄（控制點）快速對形狀執行一些常規操作，例如改變大小、 旋轉角度以及執行某些形狀特有的操作。手柄是在選中形狀后，在形狀上出現的一些擁有不同 顏色的較小的方塊或箭頭。門的形狀右邊緣靠上的位罝有一個黃色方塊， 門的底部兩側各有一個綠色的方框，門的底部中間位置靠上有一個順時針方向的箭頭，這幾個就是門的形狀上的手柄。
