AutoCAD 2018——繪制多段線
使用“多段線”命令可以創建相互連接的系列線條,創建的多段線可以只有線段或弧線,也可以是兩者的組合。
執行“多段線”命令有如下3種常用方法。
第1種:選擇“繪圖>多段線”菜單命令。

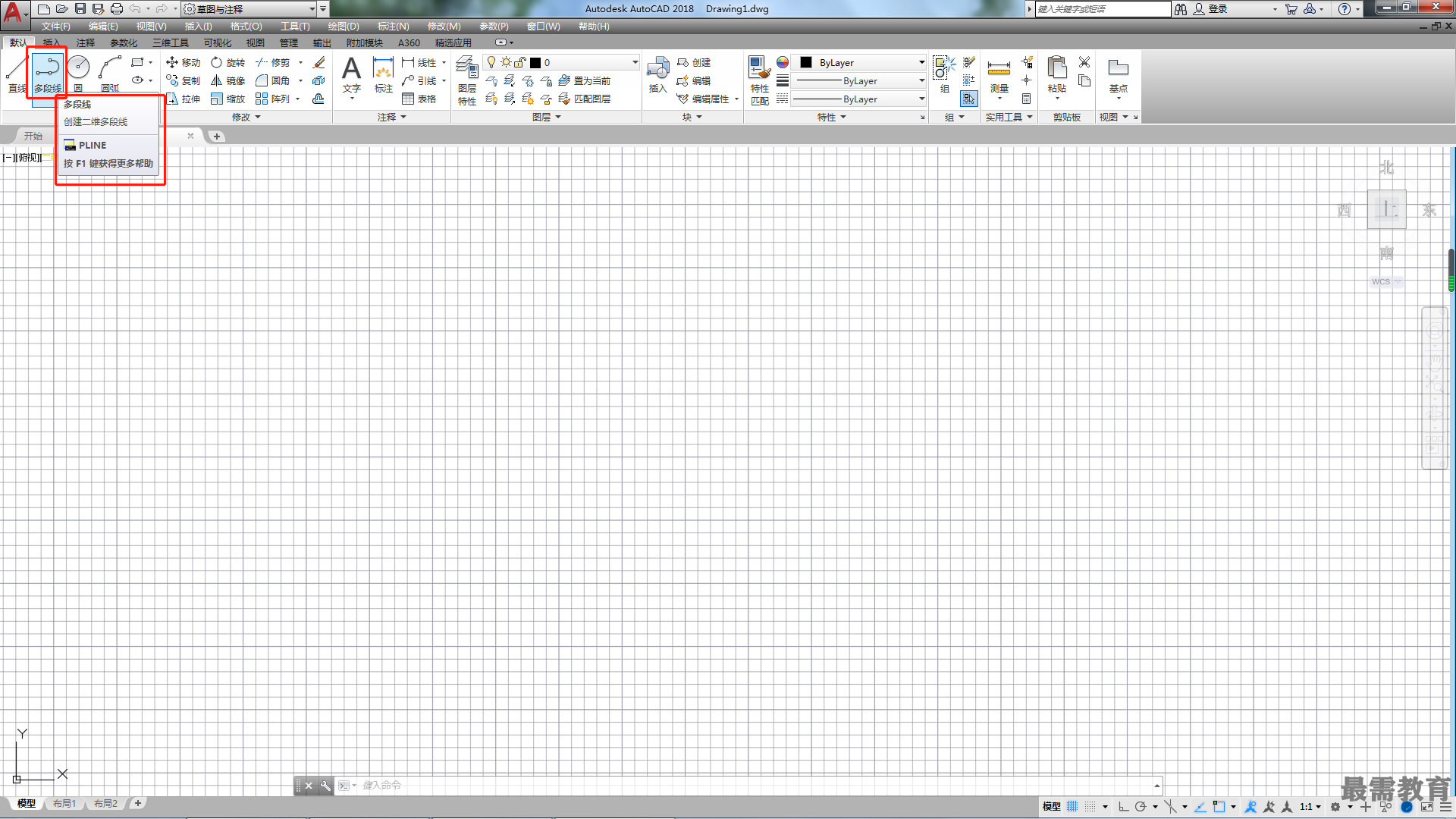

第2種:單擊“繪圖”面板中的“多段線”按鈕。
第3種:輸入“PLINE" (PL)命令并確認。

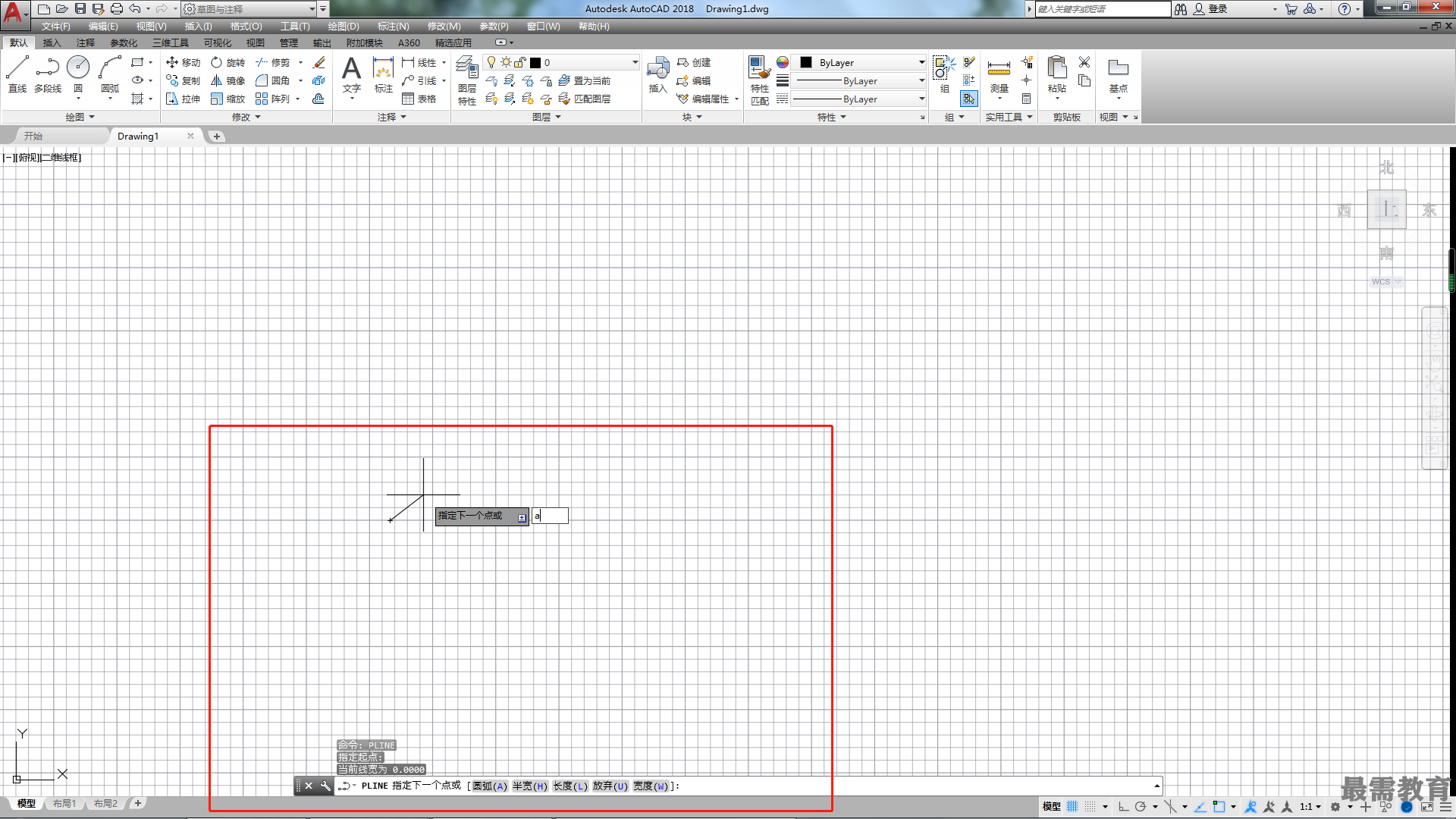

執行PLINE (PL)命令,在指定多段線的起點后,系統將提示"指定下一個點或[圓弧(A)泮寬(H)/長度(L)/放棄(U)/寬度(W)]:”。
命令主要選項介紹
?圓?。ˋ):輸入“A”,將用繪制圓弧的方式繪制多段線。
?半寬(H):用于指定多段線的半寬值,AutoCAD將提示輸入多段線的起點半寬值與終點半寬值。
?長度(L):指定下一段多段線的長度。
?放棄(U):輸入該命令將取消剛剛繪制的一段多段線。
?寬度(W):輸入該命令,可設置多段線的寬度值。
在執行PLINE(PL)命令創建多段線的過程中,若輸入"A”并確認,選擇"圓弧(A)”選項,系統將提示“指定圓弧的端點(按住Ctrl鍵以切換方向)或[角度(A)/圓心(CE)/方向(D)/ 半寬(H)/直線(L)/半徑(R)/第二個點(S)/放棄(U)/寬度(W)]:”,可以直接使用鼠標確定圓弧終點。拖曳鼠標,屏幕上會出現圓弧的預顯線條。
