AutoCAD 2018——編輯多段線
使用PEDIT (編輯多段線)命令可以對多段線對象進行編輯修改?!熬庉嫸喽尉€”命令提供了單條線段所不具備的編輯功能,如調整多段線的寬度和曲率。
執行“編輯多段線”命令的方法有如下兩種。

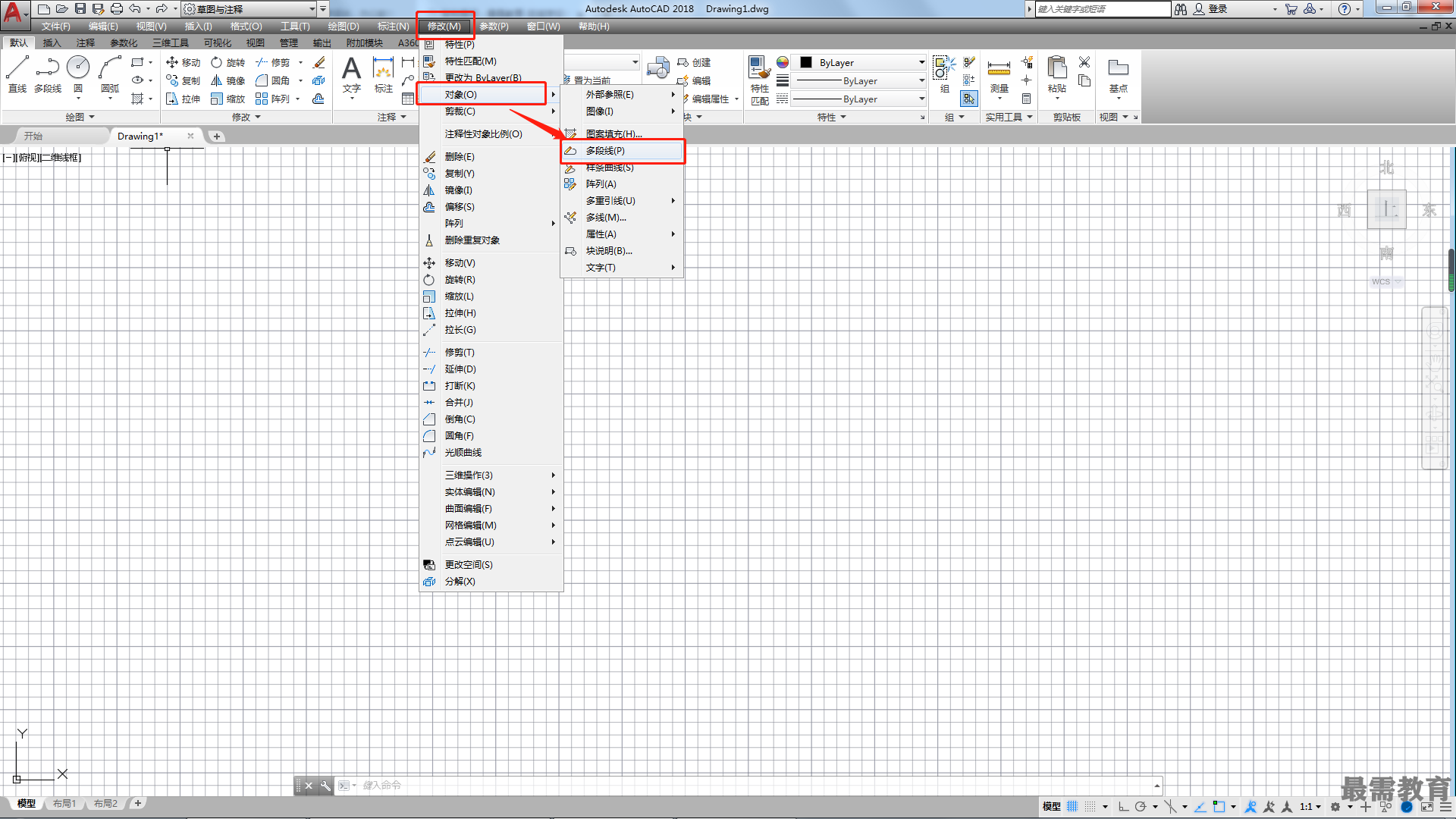

第1種:選擇“修改>對象>多段線”菜單命令。
第2種:輸入“PEDIT”命令并確認。

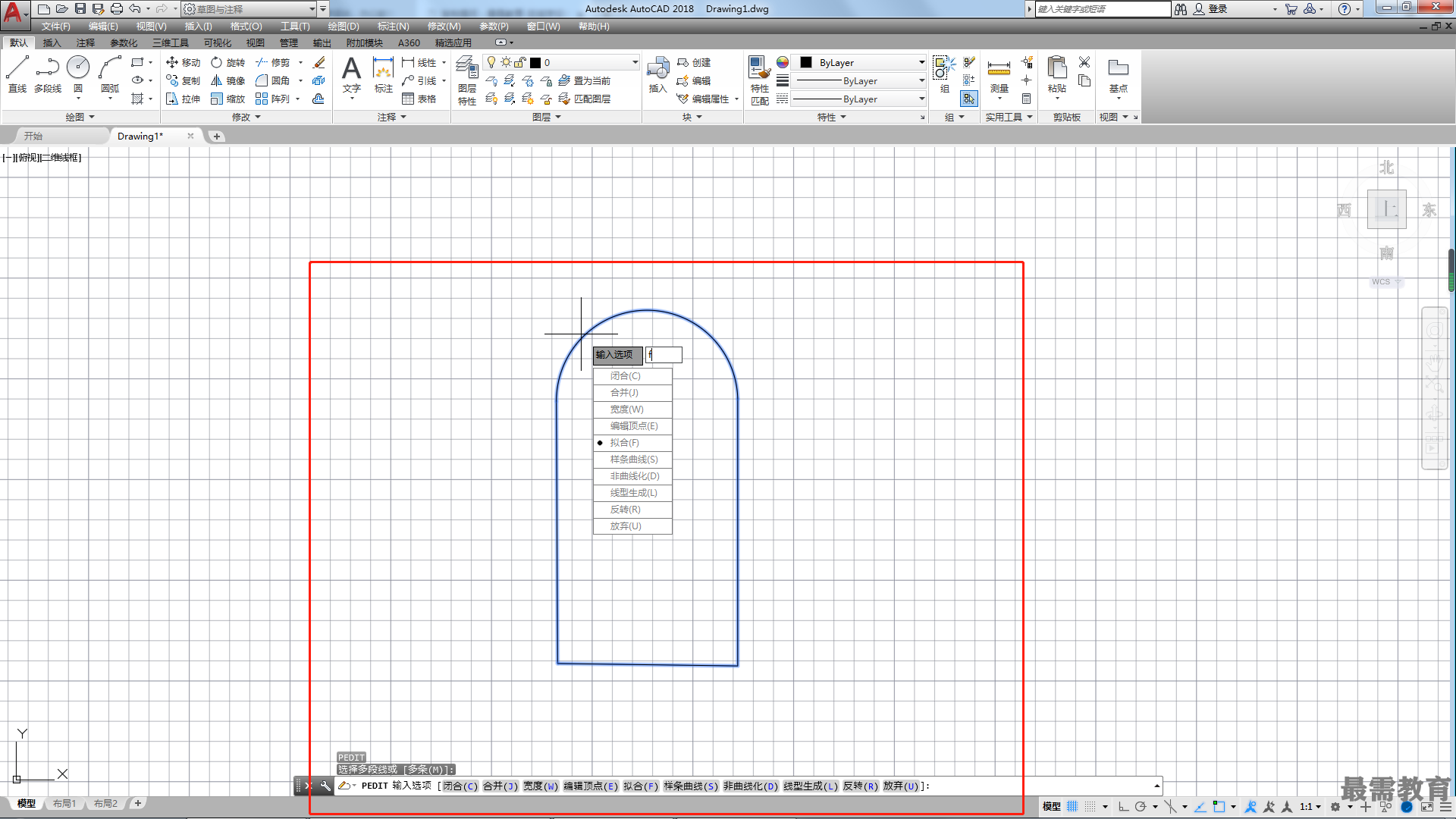

輸入“PEDIT”并確認,選擇要修改的多段線,系統將提示“輸入選項[閉合(C)/合并(J)/寬度(W)/編輯頂點(E)/擬合(F)/樣條曲線(S)/非曲線化(D)/線型生成(L)/反轉(R)/放棄(U)]:”。
命令主要選項介紹
?閉合(C):用于創建封閉的多段線。
?合并(J):將線段、圓弧或其他多段線連接到指定的多段線。
?寬度(W):用于設置多段線的寬度。
?編輯頂點(E):用于編輯多段線的頂點。
?擬合(F):可以將多段線轉換為通過頂點的擬合曲線。
?樣條曲線(S):可以使用樣條曲線擬合多段線。
?非曲線化(D):刪除在擬合曲線或樣條曲線時插入的多余頂點,并拉直多段線的所有線條。保留指定給多段線頂點的切向信息,用于隨后的曲線擬合。
?線型生成(L):可以將通過多段線頂點的線設置成連續線型。
?反轉(R):可以反轉選定的多段線的方向。
?放棄(U):放棄多段線編輯操作。

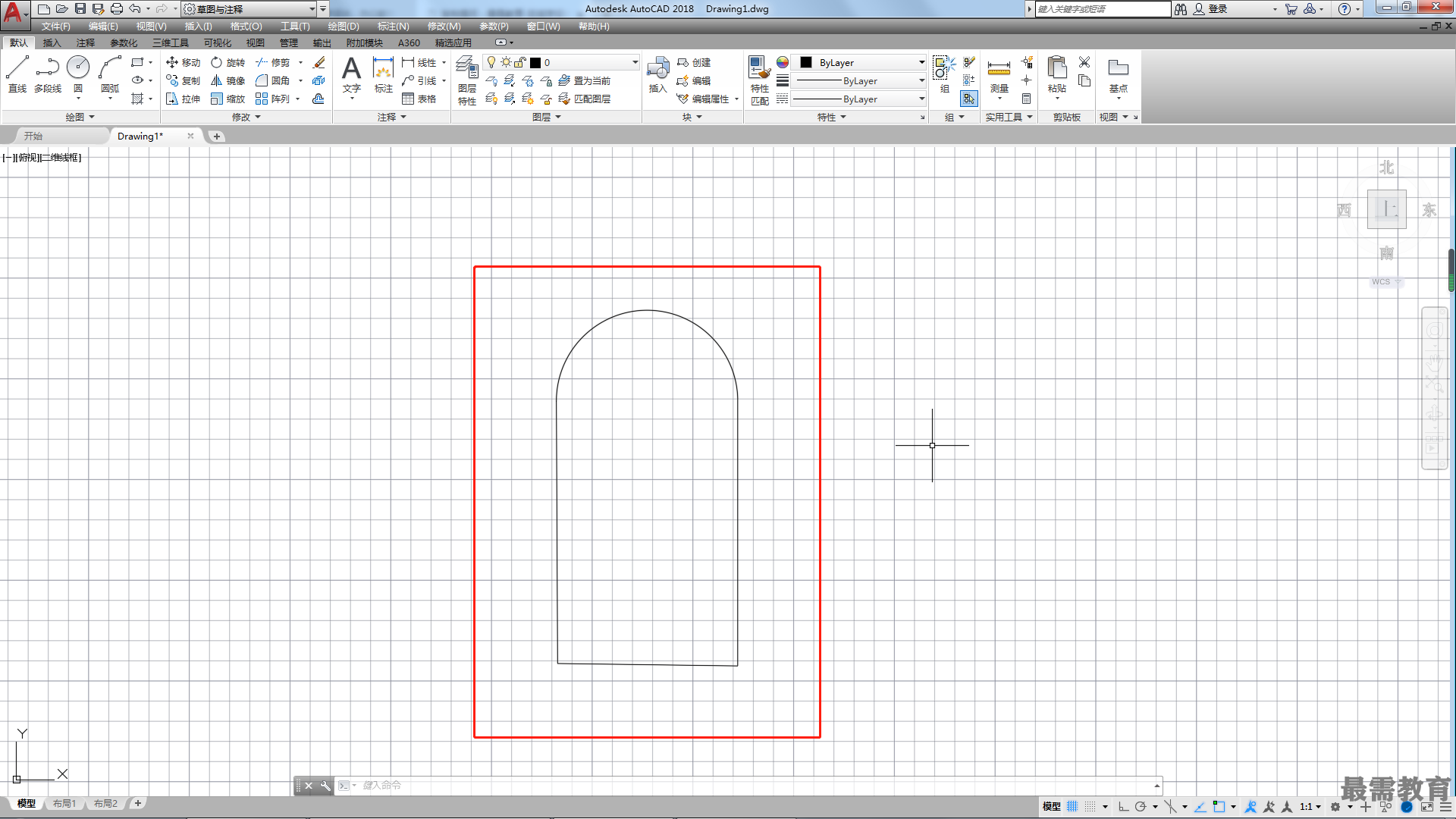

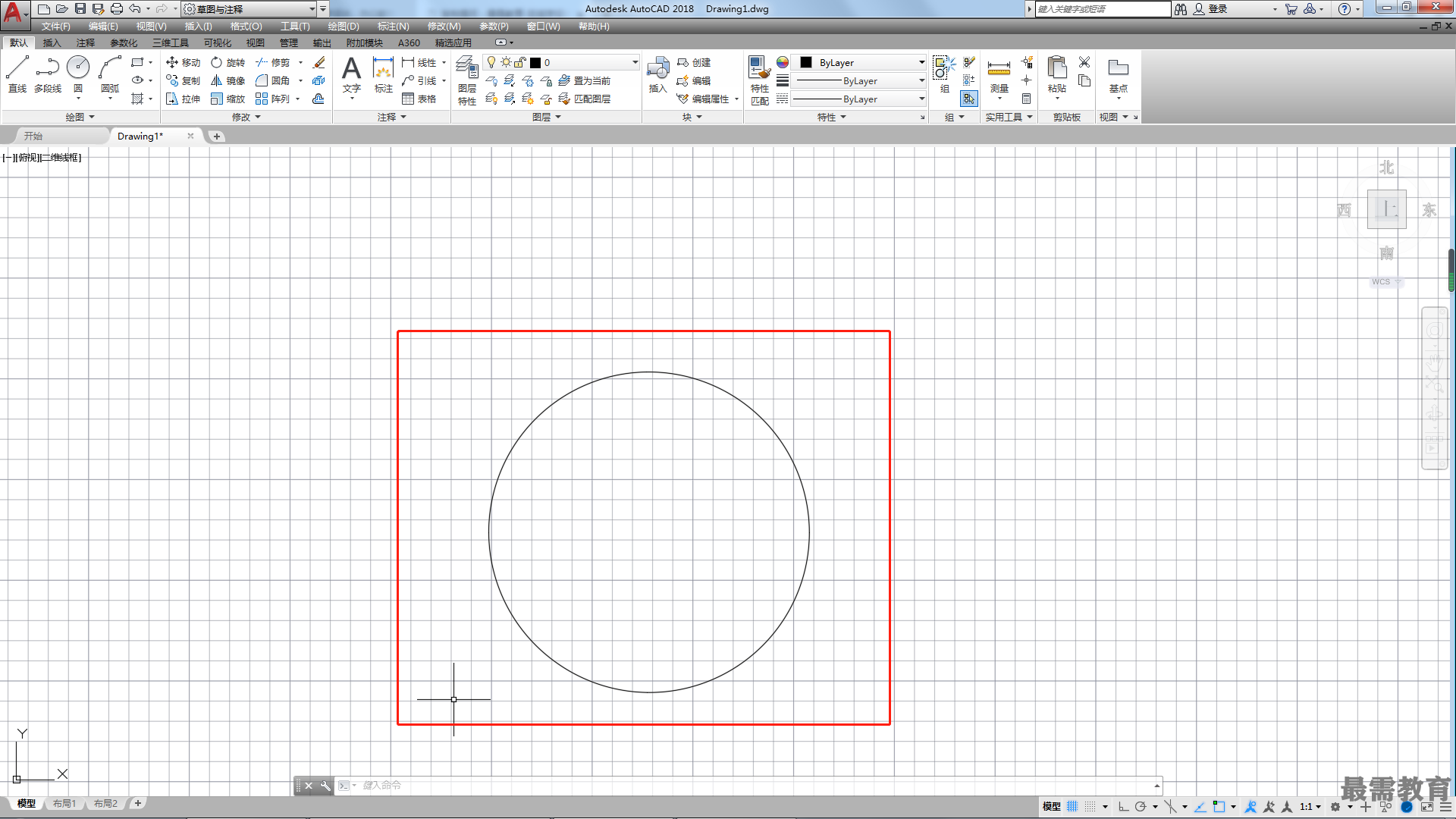

如選擇“PEDIT”(編輯多段線)命令中的"擬合(F) ”選項,可以將多段線變?yōu)槿鐖D所示的形狀。
