AutoCAD 2018——編輯樣條曲線

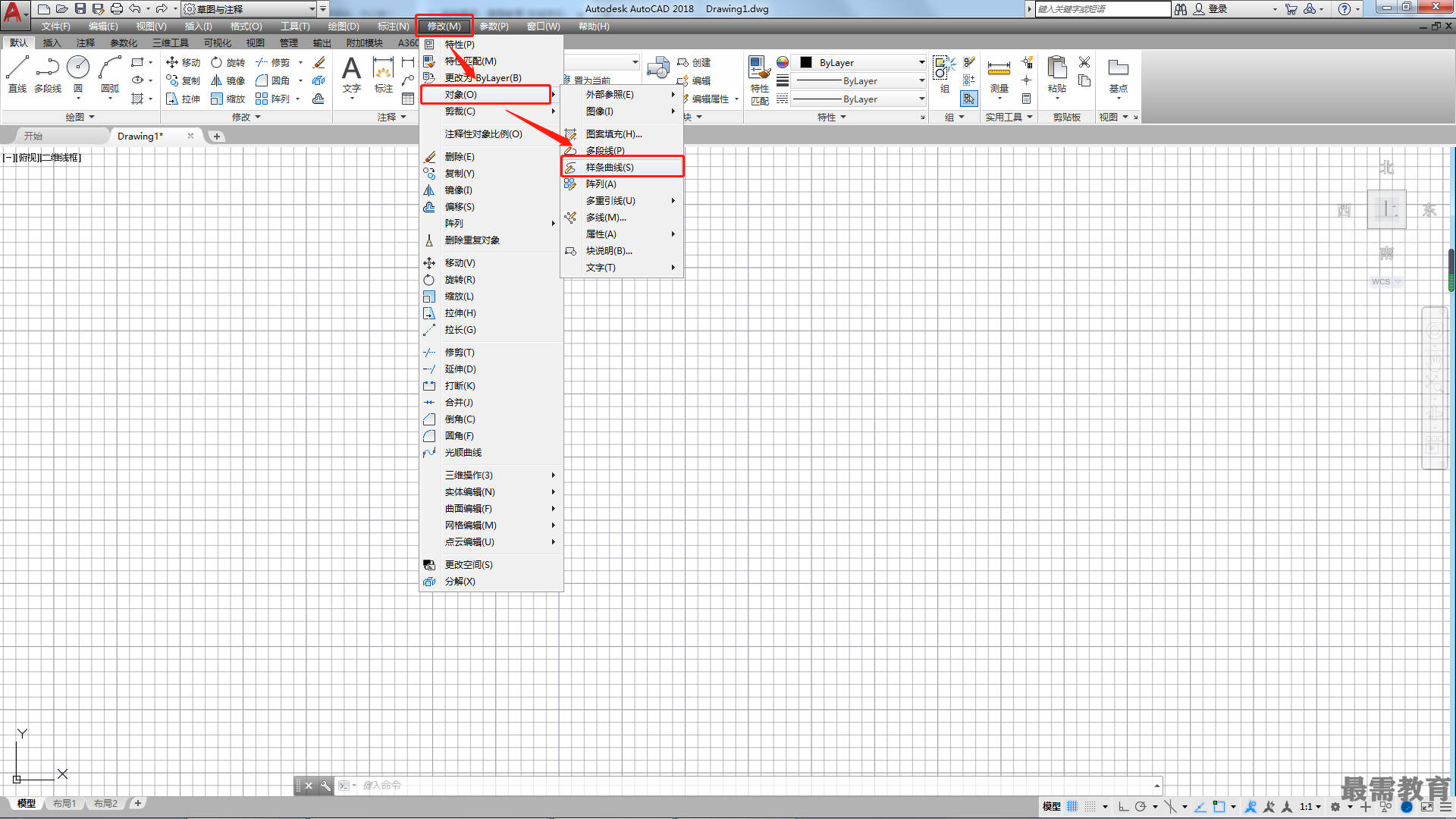

選擇“修改>對象>樣條曲線”菜單命令或者輸入“SPLINEDIT”命令并確認,可以對繪制的樣條曲線進行編輯,如編輯定義樣條曲線的擬合點數據、移動擬合點,以及將開放的樣條曲線修改為閉合的等。
執行SPLINEDIT命令,選擇要編輯的樣條曲線后,系統將提示"輸入選項[閉合(C)/合并(J)/擬合數據(F)/編輯頂點(E)/轉換為多段線(P)/反轉(R)/放棄(U)/退出(X)]<退出>:”。
命令主要選項介紹
?閉合(C):如果選擇開放的樣條曲線,則閉合該樣條曲線,使其在端點處切向連續(平滑)。如果選擇閉合的樣條曲線,則開放該樣條曲線。
?合并(J):將多條樣條曲線合并為一條樣條曲線。
?擬合數據(F):用于編輯定義樣條曲線的擬合點數據。
?編輯頂點(M):用于移動樣條曲線的控制頂點并且清理擬合點。
?轉換為多段線(P):將樣條曲線轉換為多段線。
?反轉(E):用于反轉樣條曲線的方向,使起點和終點互換。
?放棄(L):用于放棄上一次操作。
例如,要編輯樣條曲線的頂點,可以進行以下操作。

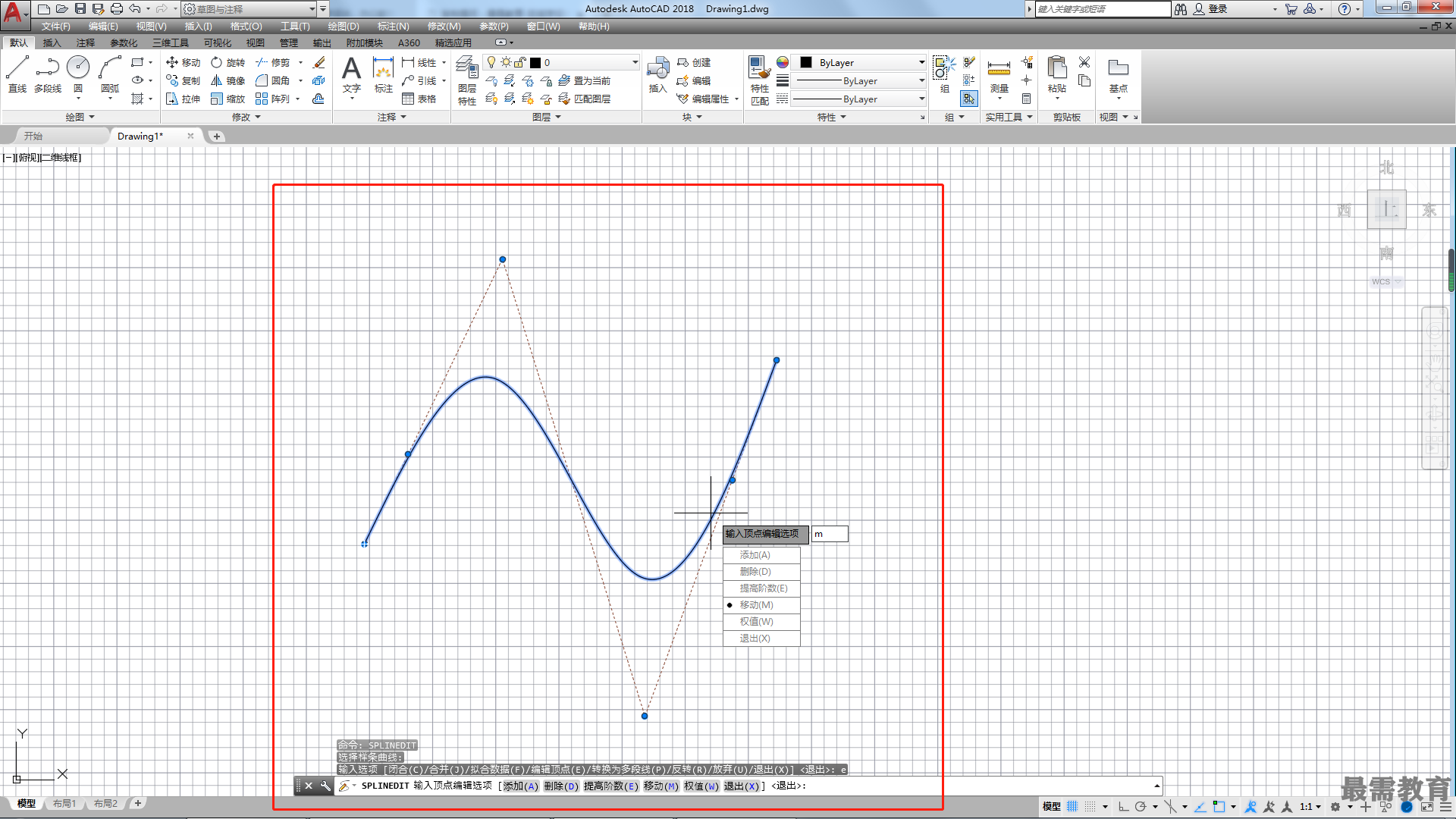

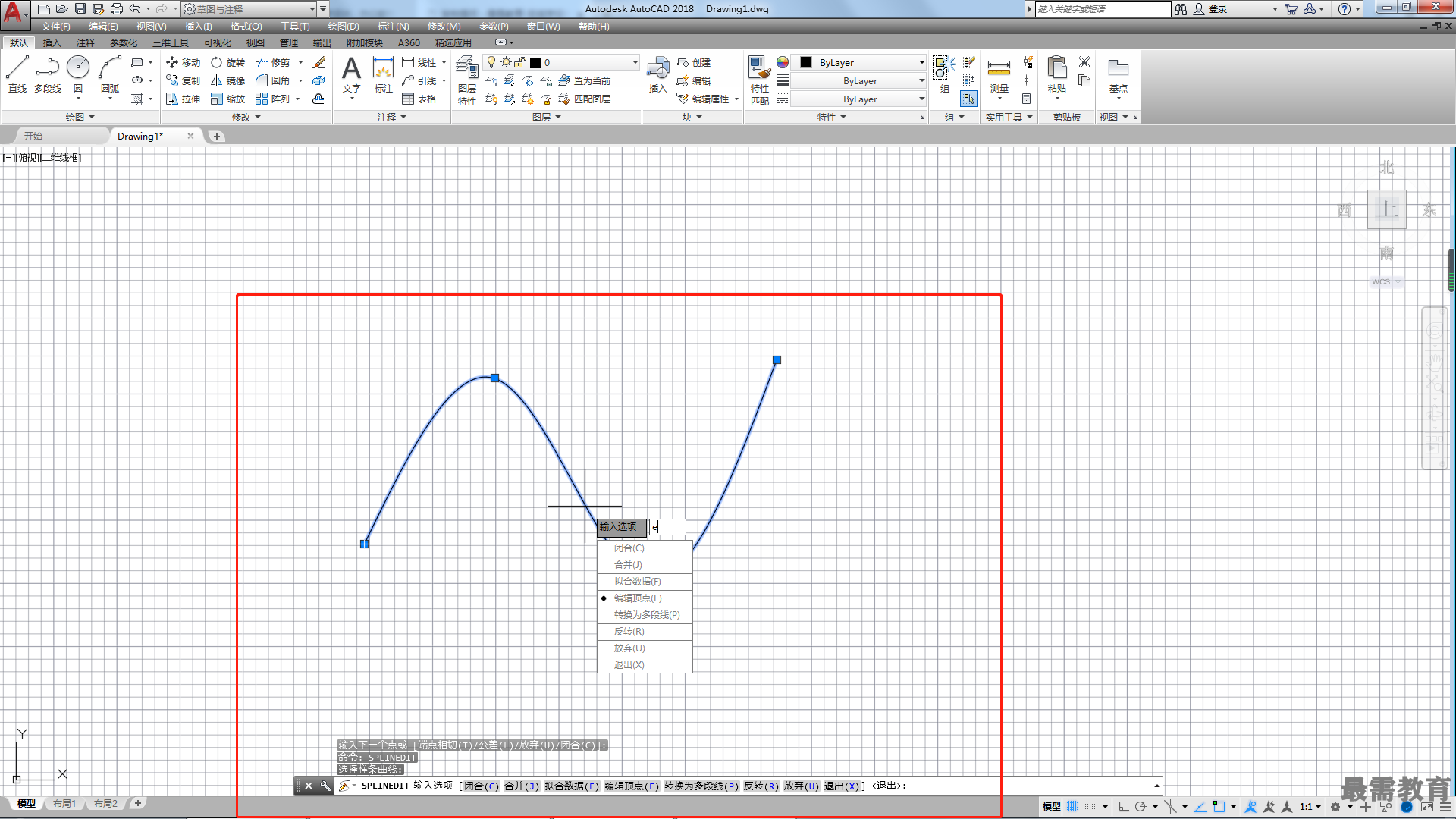

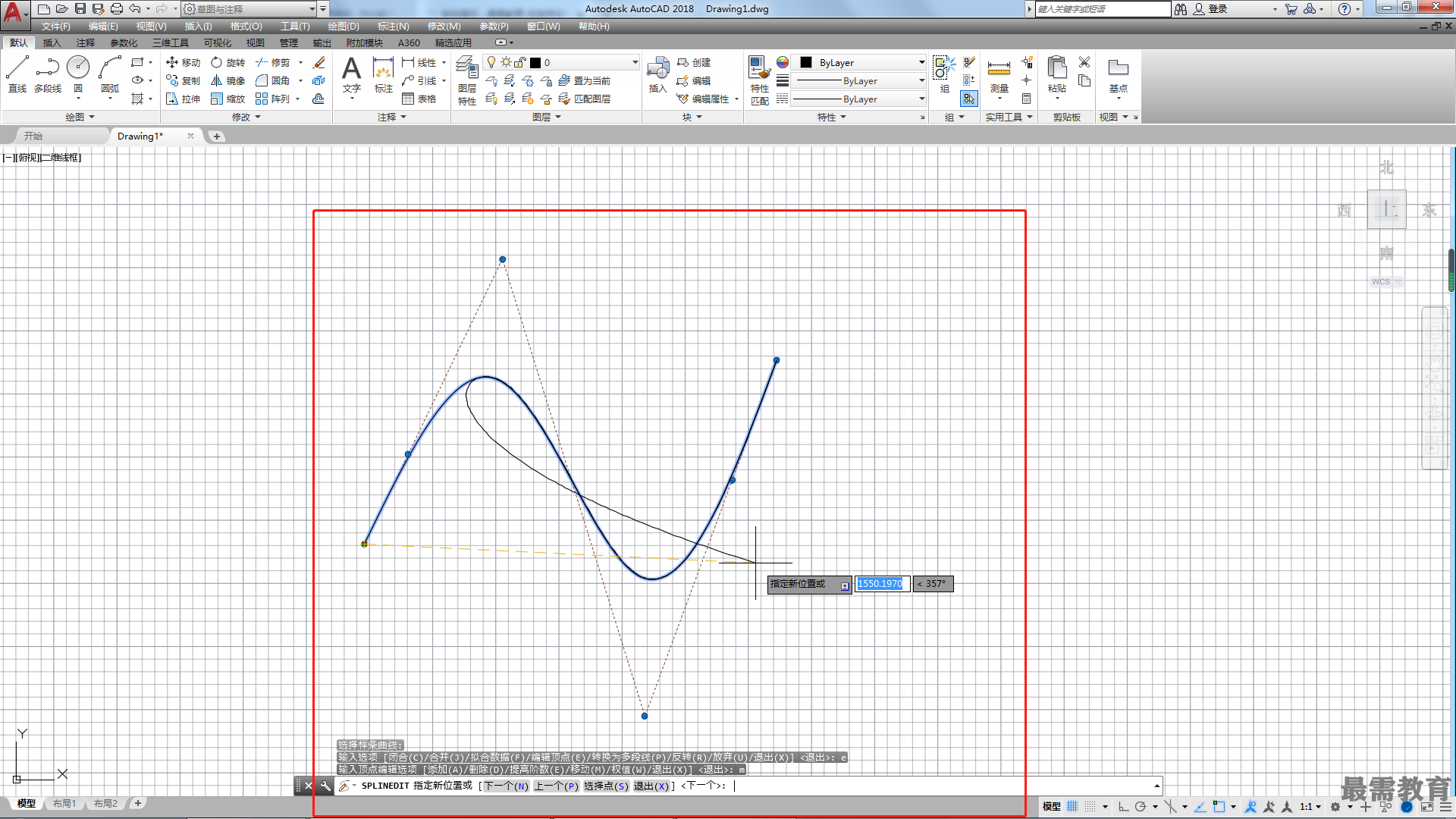

1)執行SPLINEDIT命令,選擇繪制的曲線,在彈出的菜單中選擇“編輯頂點(E)”選項,如圖所示。在彈出的菜單中選擇“移動(M) ”選 項,如圖所示。然后拖動曲線的端點,如圖所示。

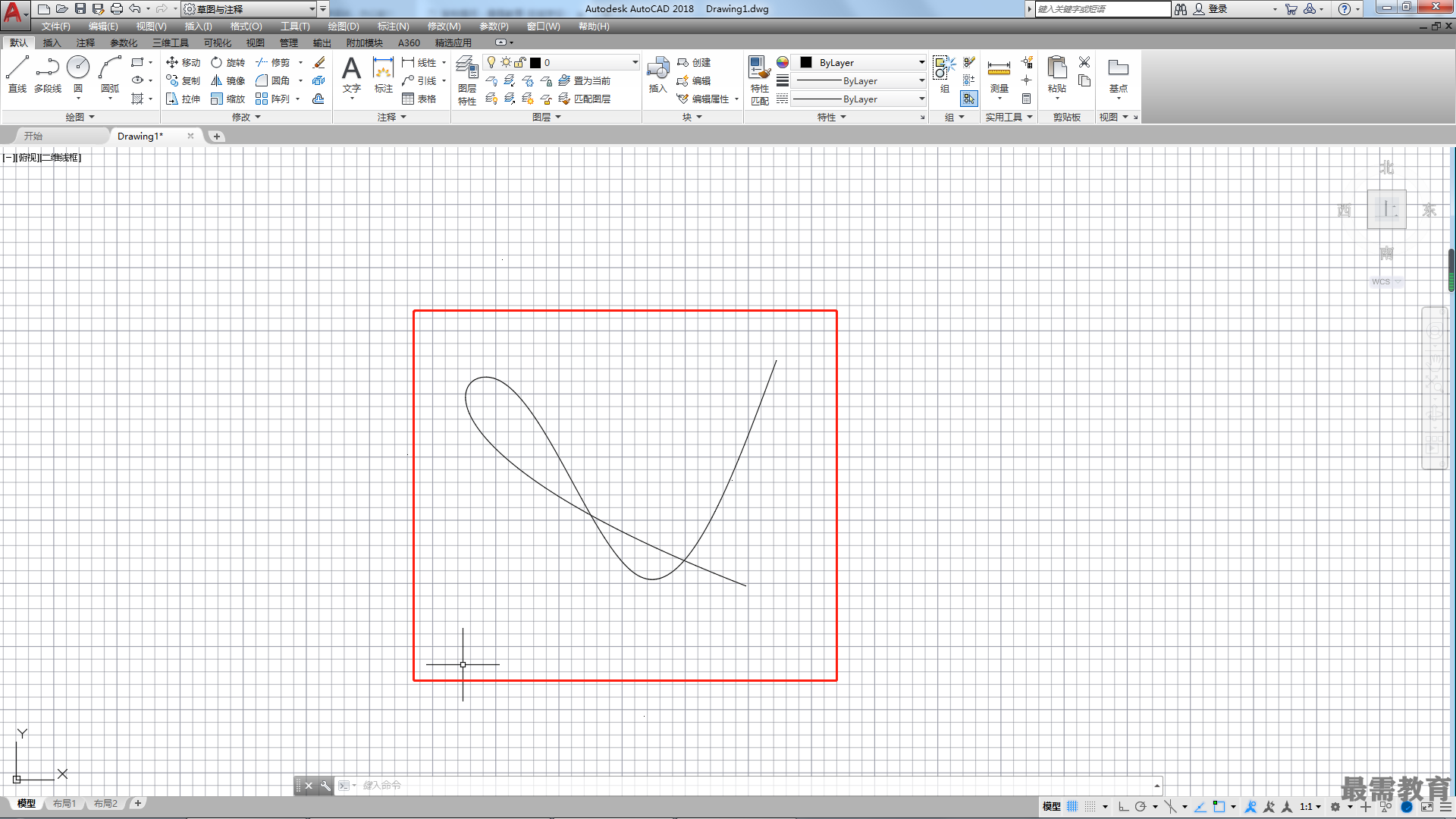

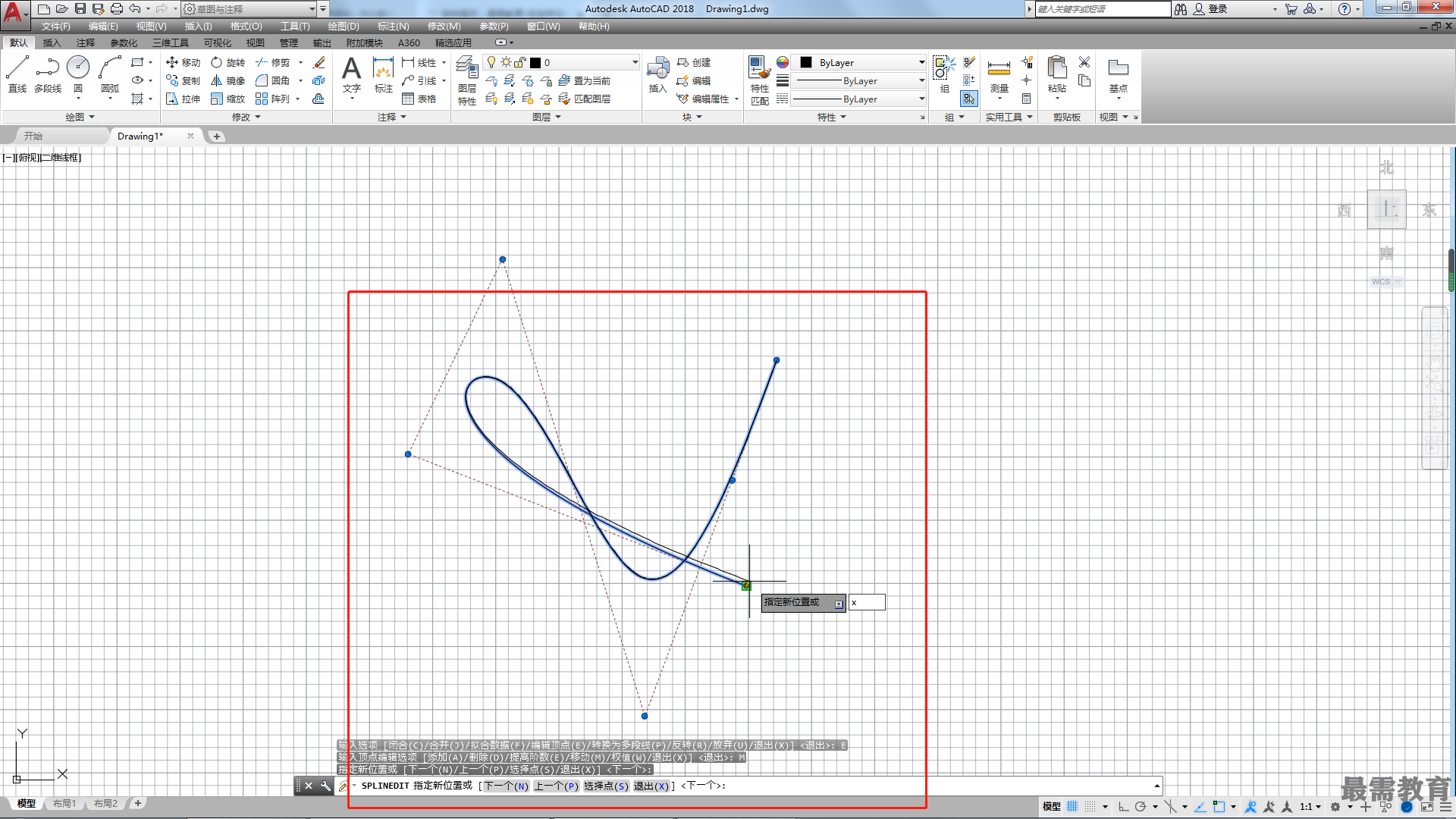

2)當系統提示“指定新位置或[下一個(N)/上—個(P)/選擇點(S)/退出(X)]<下一個>:”時,輸入“X”并確認,在彈出的菜單中選擇“退出(X)”選項,結束對樣條曲線的編輯,如圖所示, 完成后的效果如圖所示。
