AutoCAD 2018——修訂云線
執行"修訂云線”命令有如下3種方法。

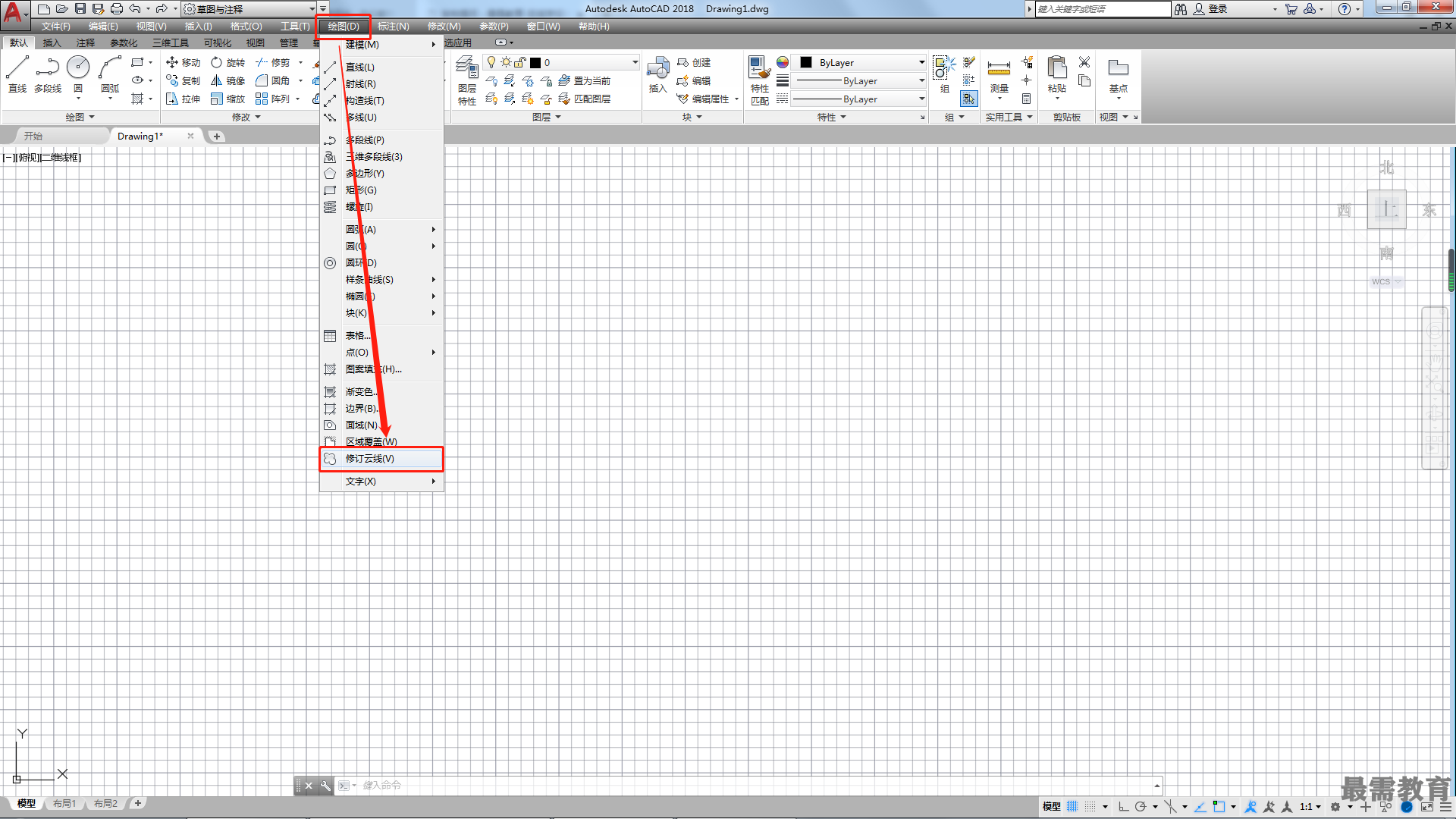

第1種:選擇“繪圖>修訂云線”命令。
第2種:輸入“REVCLOUD"命令并確認。

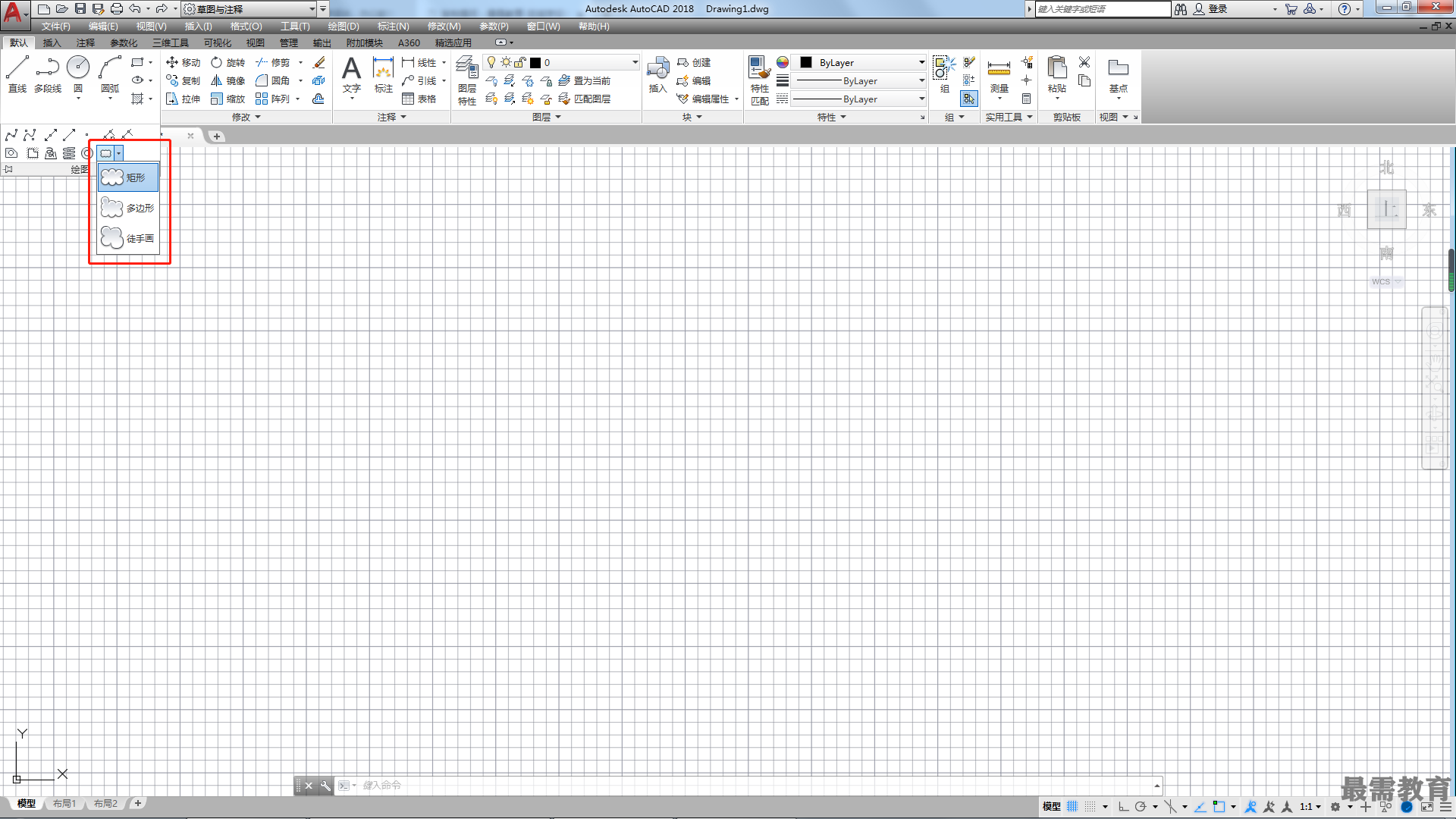

第3種:單擊“繪圖"面板中的“矩形修訂云線”按鈕右側的下拉按鈕,然后單擊下拉列表中的選項,如圖所示。
執行REVCLOUD命令,系統將提示“指定第一個點或[弧長(A)/對象(O)/矩形(R)/多邊形(P)/徒手畫(F)/樣式(S)/修改(M)]<對象>:”。
命令主要選項介紹
?弧長(A):用于設置修訂云線中圓弧的最大長度和最小長度。
?對象(O):用于將閉合對象(圓、橢圓、閉合的多段線或樣條曲線)轉換為修訂云線。

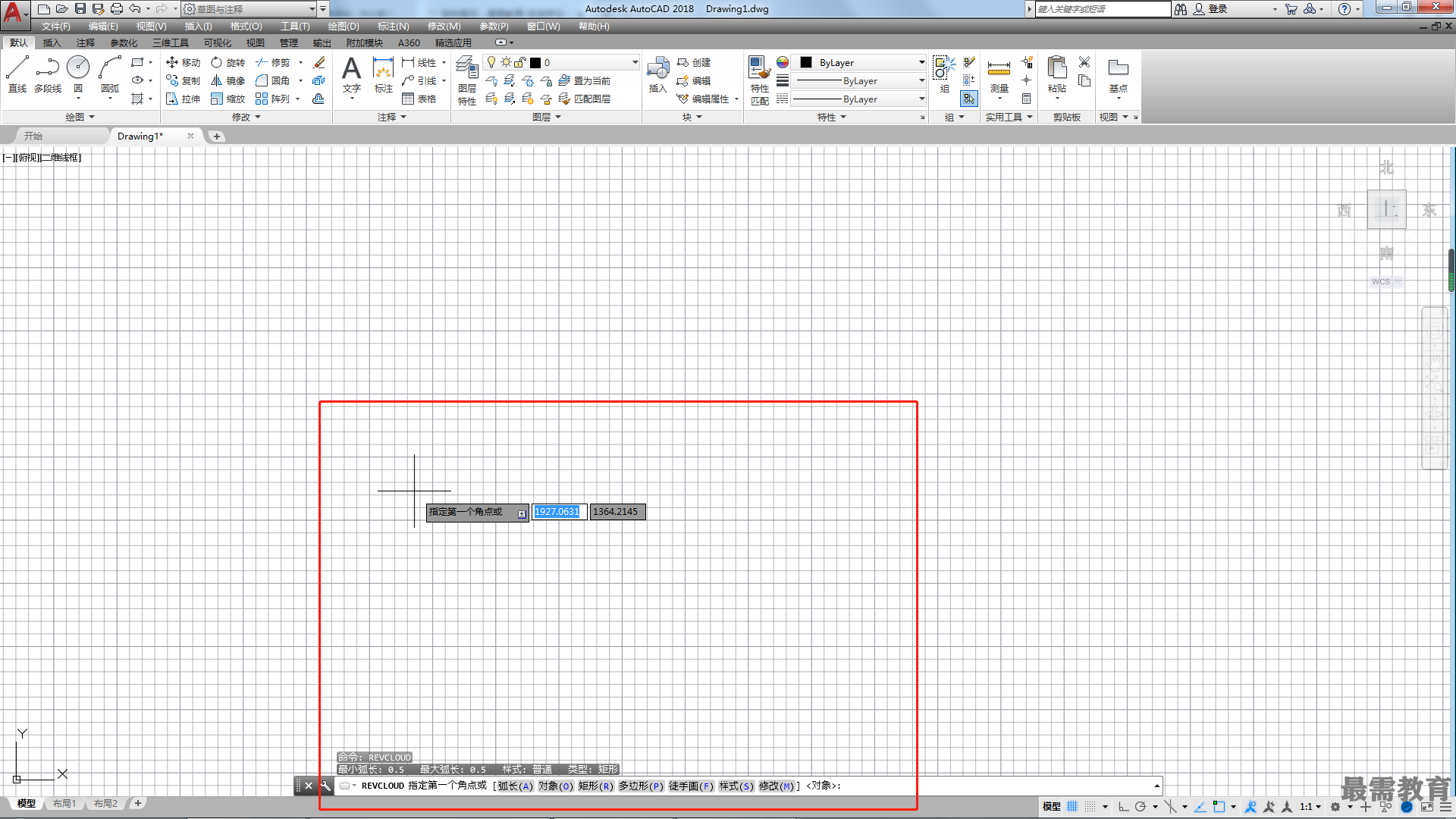

?矩形(R):使用矩形形狀繪制云線。
?多邊形(P):使用多邊形形狀繪制云線。
?徒手畫(F):使用手繪方式繪制云線。
?樣式(S):設置繪制云線的方式為普通樣式或手繪樣式。
?修改(M):用于對已有云線進行修改。
