AutoCAD 2018——定義外部塊

使用WBLOCK命令可以創建圖形文件，將此文件保存為塊對象并插入其他圖形。單個圖形文件作為塊定義源，容易創建塊和管理塊，AutoCAD的符號集也可作為單獨的圖形文件存儲并編組到文件夾中。

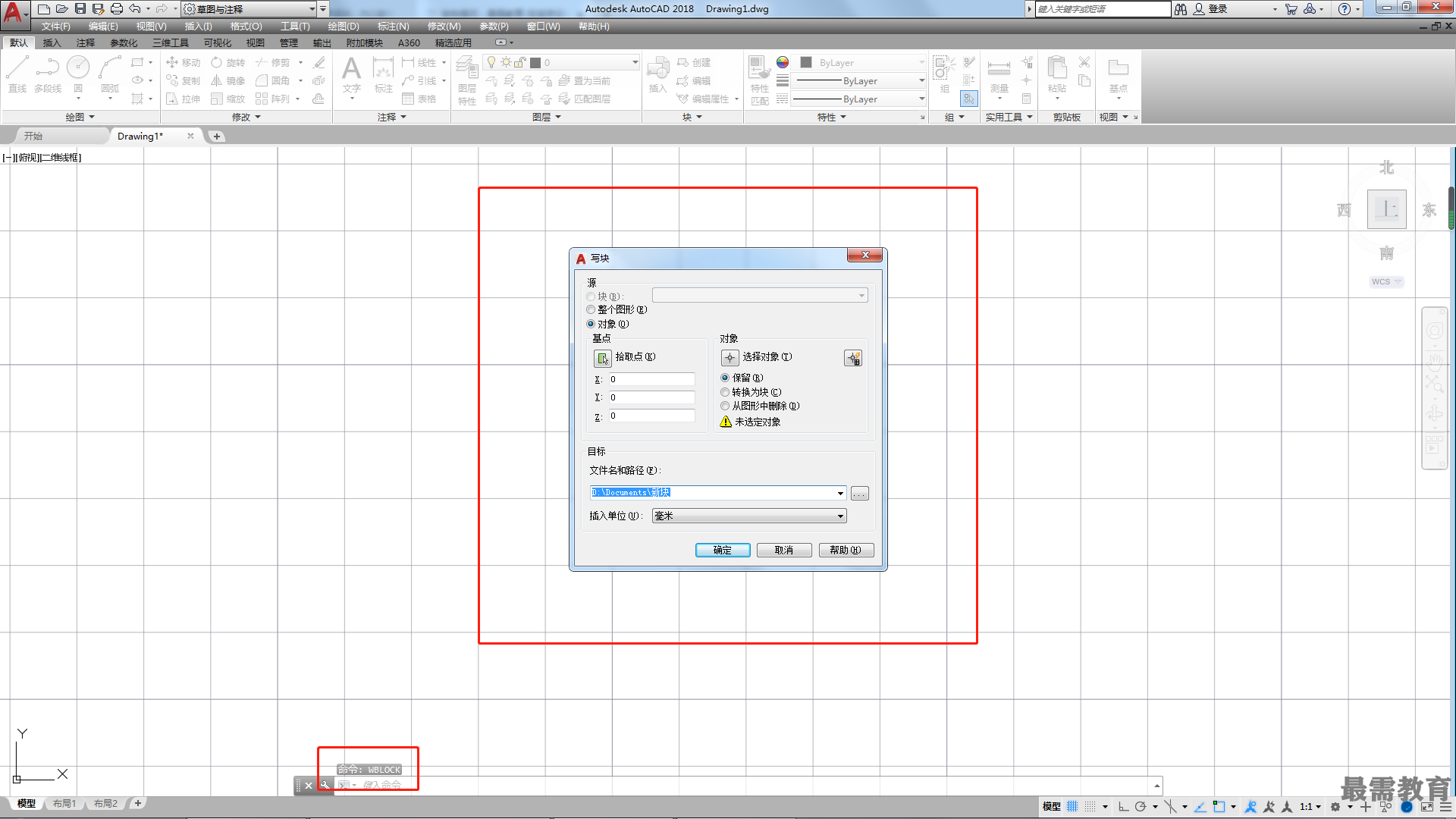

如果利用WBLOCK命令定義的圖塊是一個獨立存在的圖形文件，那么該圖塊將被稱為外部塊。用WBLOCK命令定義的外部塊其實是一個DWG圖形文件。輸入“WBLOCK”并確認，系統將打開“寫塊”對話框，如圖所示。

“寫塊”對話框主要選項介紹

?源：用于指定塊和對象，將該圖塊保存為文件并指定插入點。

塊：指定要存為文件的現有圖塊。

整個圖形：將整個圖形寫入外部塊文件。

對象：指定存為文件的對象。

基點：用于指定圖塊插入基點，該區域只在源實體為“對象”時有效。

對象：用于指定組成外部塊的實體，以及生成塊后源實體是保留、消除還是轉換成內部塊，該區域只在源實體為"對象”時有效。

保留：將選定的對象存為文件后，在當前圖形中仍將它保留。

轉換為塊：將選定的對象存為文件后，從當前圖形中將它轉換為塊。

從圖形中刪除：將選定的對象存為文件后，從當前圖形中將它刪除。

選擇對象：選擇一個或多個保存至該文件中的對象。

快速選擇：?jiǎn)螕粼摪粹o，可以打開"快速選擇”對話框，過濾選擇集。

?目標：用于指定外部塊文件的文件名、存儲位置以及采用的單位。

文件名和路徑：在文本框中可以指定保存塊或?qū)ο蟮奈募?。單擊文本框右?cè)的瀏覽按鈕，在打開的“瀏覽圖形文件”對話框中，可以選擇合適的文件路徑，如圖所示。

插入單位：指定新文件插入塊時所使用的單位。

將已定義的內部塊寫入外部塊文件時，需要指定一個塊文件名及路徑，然后指定要寫入的塊。將所選的實體寫入外部塊文件，需要先執行WBLOCK命令，然后選取實體，確定圖塊插入基點，再寫入新建的塊文件，根據需要設置是否刪除或轉換塊屬性。
