AutoCAD 2018——直接插入塊
使用"INSERT”(插入塊)命令可以一次插入一個塊對象,用戶可以通過如下3種方法啟動INSERT命令。

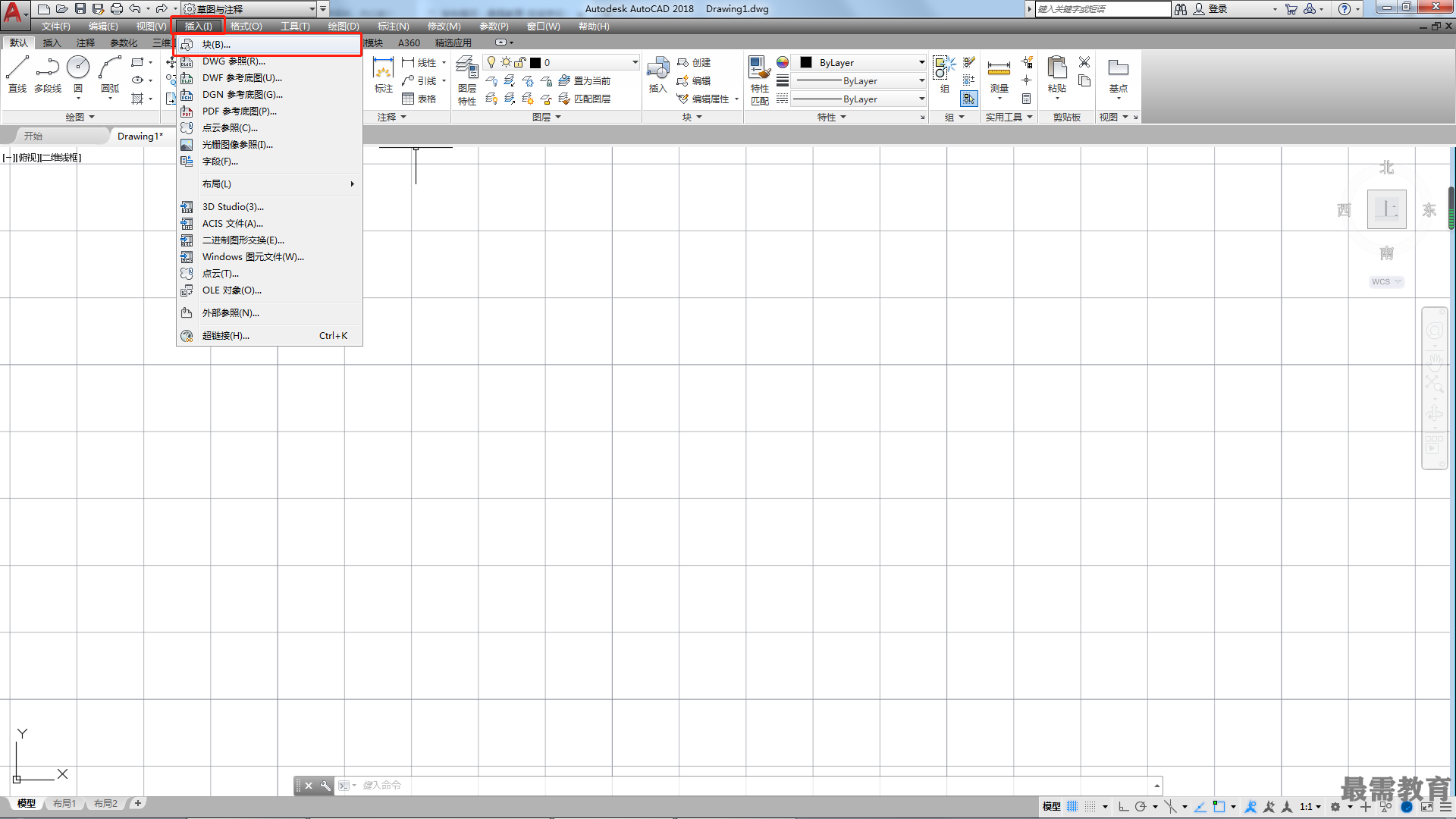

第1種:執行“插入>塊”菜單命令。
第2種:輸入“INSERT”(I)并確認。
第3種:單擊“塊”面板中的“插入塊”按鈕,如圖所示。

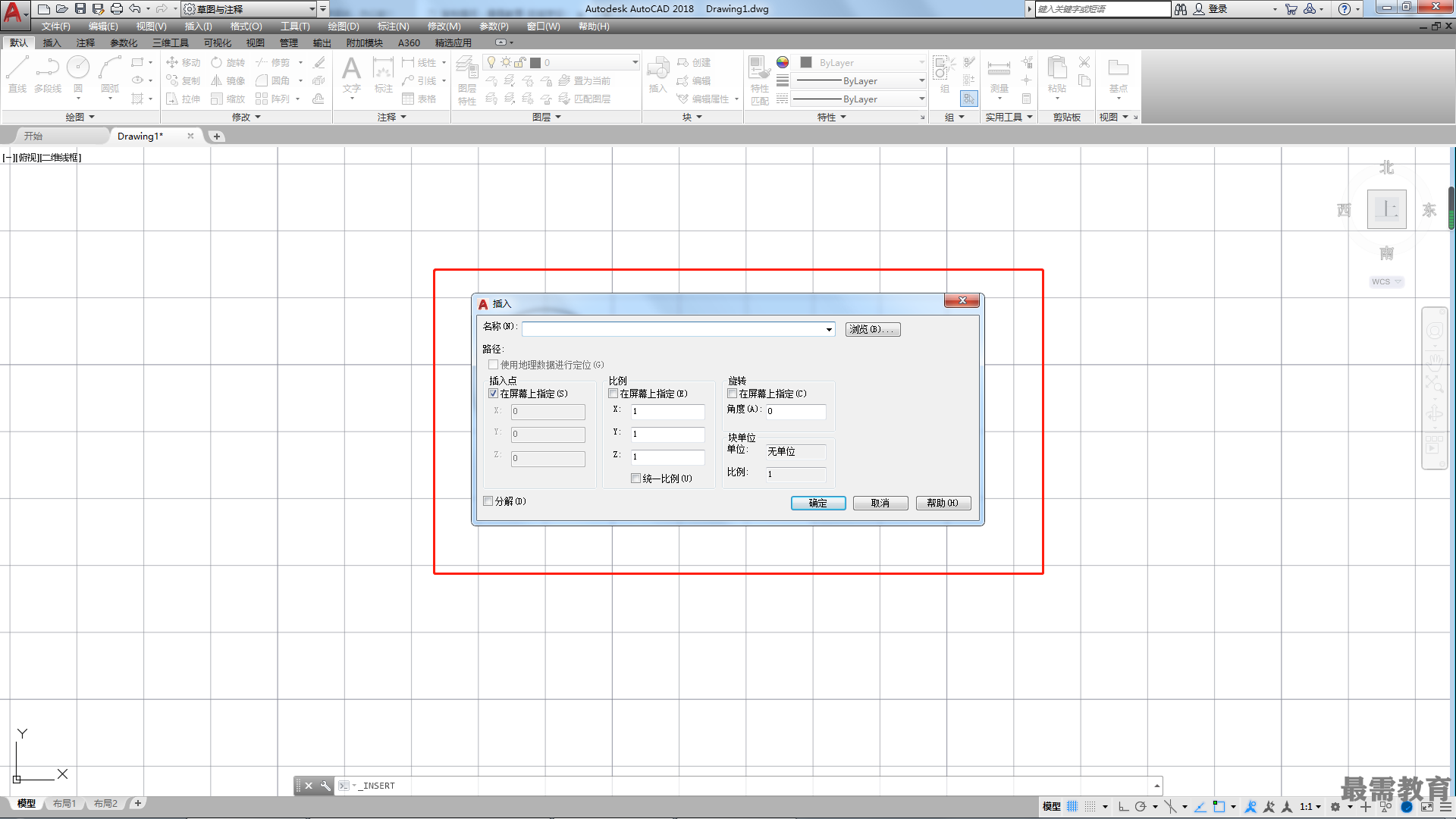

執行INSERT命令后,將打開"插入”對話框,在該對話框中可以設置插入塊的比例和旋轉等參數,如圖所示。
“插入”對話框主要選項介紹
?名稱:在該文本框中可以輸入需要插入的塊的名稱或在其下拉列表中選擇要插入的塊對象。

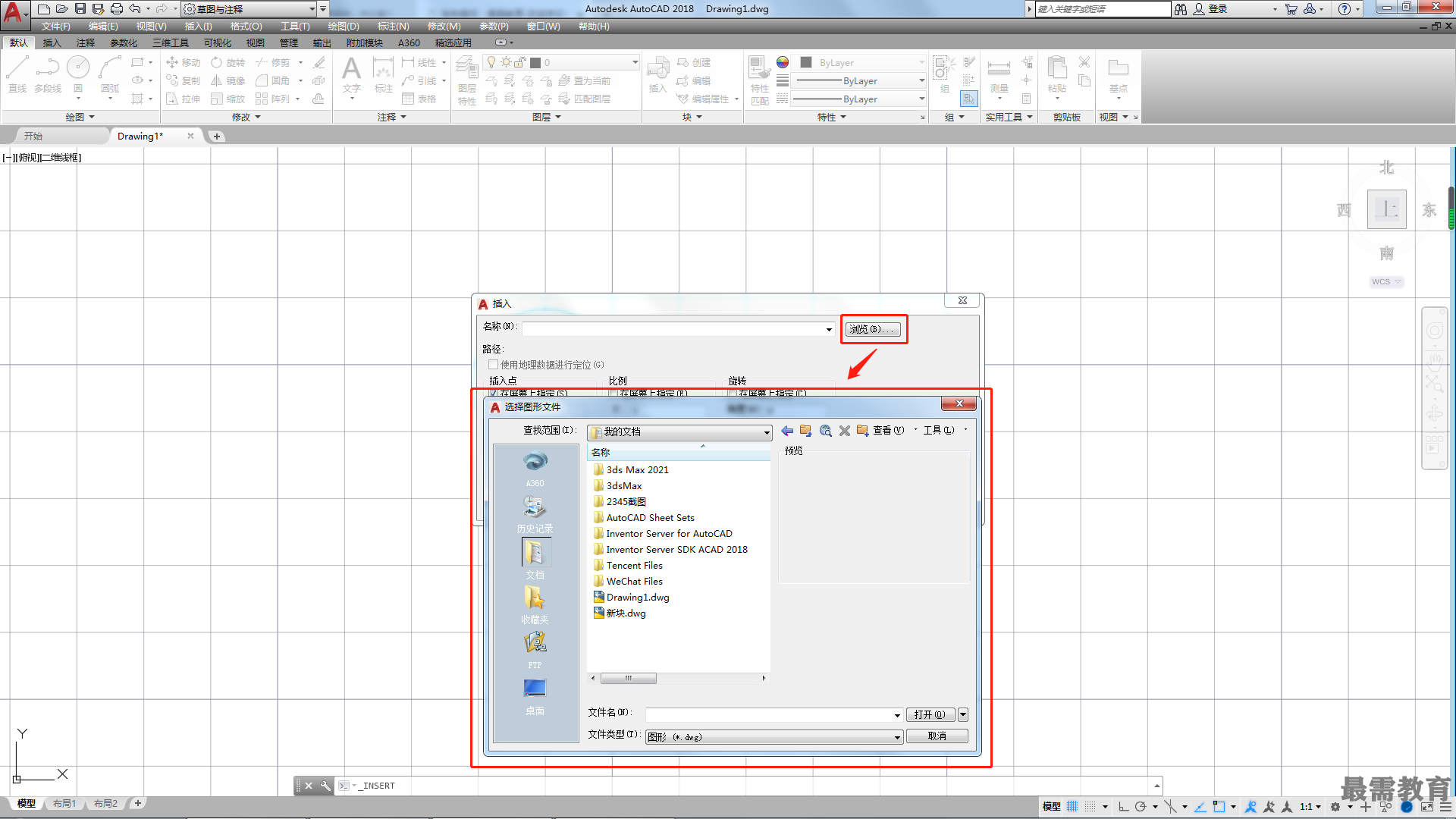

?瀏覽:用于瀏覽文件,單擊該按鈕,將打開“選擇圖形文件”對話框,用戶可在該對話框中選擇要插入的外部塊的文件名,如圖所示。
?路徑:用于顯示插入的外部塊的路徑。
?插入點:用于選擇圖塊基點在圖形中的插入位置。
在屏幕上指定:選擇該項,將由鼠標在當前圖形中拾取插入點。
X、Y、Z:此3個文本框用于輸入坐標值來確定在圖形中的插入點。當選用“在屏幕上指定”后,此3項不能使用。
?比例:用于控制插入的圖塊的大小。
在屏幕上指定:選擇該項,指定x軸、y軸和z軸方向上的縮放比例因子由鼠標在圖形中拾取決定。
X、Y、Z:這3個文本框用于預先輸入圖塊在x軸、y軸和z軸方向上的縮放比例因子。當選擇“在屏幕上指定”選項后,此3項不能使用。
統一比例:該項用于統一3個軸向上的縮放比例。當勾選“統一比例”后,“Y” “Z”文本框呈灰色,在“X”文本框中輸入比例因子后,“Y” “Z”文本框中顯示相同的值。
?旋轉:用于控制圖塊在插入圖形中時改變的角度。
在屏幕上指定:選中該復選框,可以在圖形上單擊決定旋轉角度。
角度:該文本框用于預先輸入旋轉角度值,預設值為0。
?分解:該復選框用于確定是否將圖塊在插入時分解成原組成實體。
外部塊文件插入當前圖形后,其內包含的所有塊定義(外部嵌套塊)也同時被帶入當前圖形,并生成同名的內部塊,在該圖形中可以隨時調用。當外部塊文件中包含的塊定義與當前圖形中已有的塊定義同名時,當前圖形中的塊定義將自動覆蓋外部塊包含的塊定義。
當插入的是內部塊時,可以直接輸入塊名;當插入外部塊時,則需要指定塊文件的路徑。如果在插入圖塊時選中了“分解”復選框,插入的圖塊會自動分解成單個的實體,其特性,如圖層、顏色和線型等也將恢復為生成塊之前具有的特性。
