AutoCAD 2018——陣列插入塊

使用“MINSERT”（陣列塊）命令可以將圖塊以矩形陣列復制方式插入當前圖形，并將插入的矩形陣列視為一個實體。在建筑設計中常用此命令插入室內柱子、燈具和窗戶等對象。

執行MINSERT命令后，輸入要插入的塊的名稱，系統將提示："指定插入點或[基點(B)/ 比例(S)/X/Y/Z/旋轉(R)]”。其中“比例(S)”選項用于設置x軸、y軸和z軸方向的圖塊縮放比例因子，選擇該項后，系統提示及其含義如下。

?指定XYZ軸的比例因子：輸入x軸、y軸和z軸方向的圖塊縮放比例因子。

?指定插入點：指定以陣列方式插入圖塊的插入點。

?指定旋轉角度：指定插入的圖塊的旋轉角度，控制每個圖塊的插入方向，同時也控制矩形陣列的旋轉方向。

?輸入行數:指定矩形陣列的行數。

?輸入列數:指定矩形陣列的列數。

如果輸入的行數大于1,系統將提示“輸入行間距或指定單位單元，在該提示出現后可以輸入矩形陣列的行間距；輸入的列數大于1時，系統將提示“指定列間距:”，在該提示出現后可以輸入矩形陣列的列間距。

例如，使用MINSERT命令陣列插入前面創建的圖塊時，其命令行中的提示及操作如下。

命令：MINSERT

//啟動MINSERT命令

輸入塊名或[?]<塊>:塊

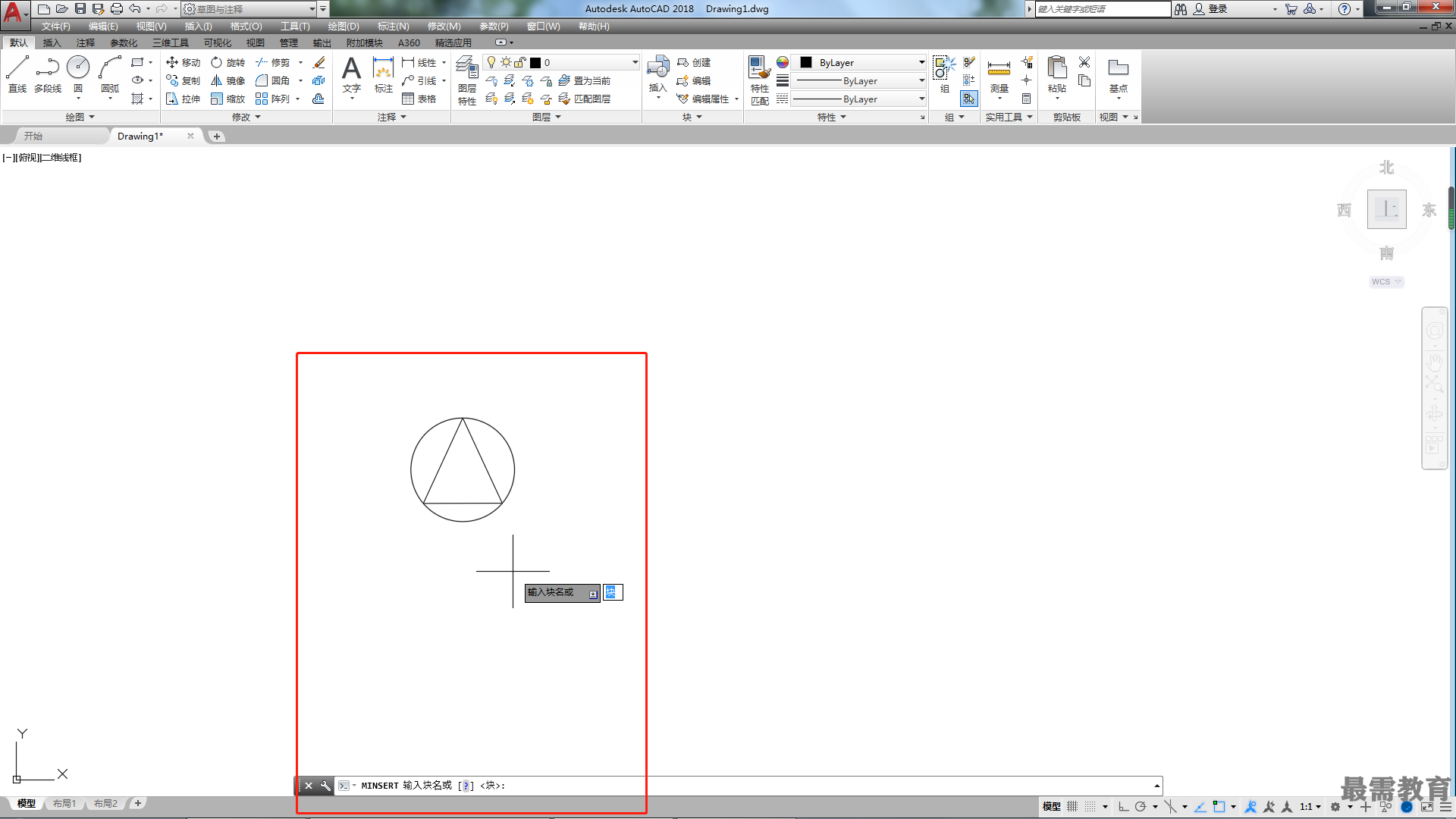

//指定要插入的塊的名稱并確認，如圖所示

指定插入點或[基點(B)/比例(S)/X/Y/Z/旋轉(R)]:

//指定點作為圖塊的插入點

輸入X比例因子，指定對角點，或[角點(C)/xyz(XYZ)]<1>：1

//輸入x軸方向上的縮放比例因子并確認

輸入Y比例因子或<使用X比例因子>:

//直接確認設置y軸方向上的縮放比例因子與x軸方向上的相同

指定旋轉角度 <0>:

//直接確認指定旋轉角度為0°

輸入行數<1>:3

//設罝陣列的行數為3

輸入列數<1>:4

//設置陣列的列數為4

輸入行間距或指定單位單元:15

//指定陣列的行間距

指定列間距:10

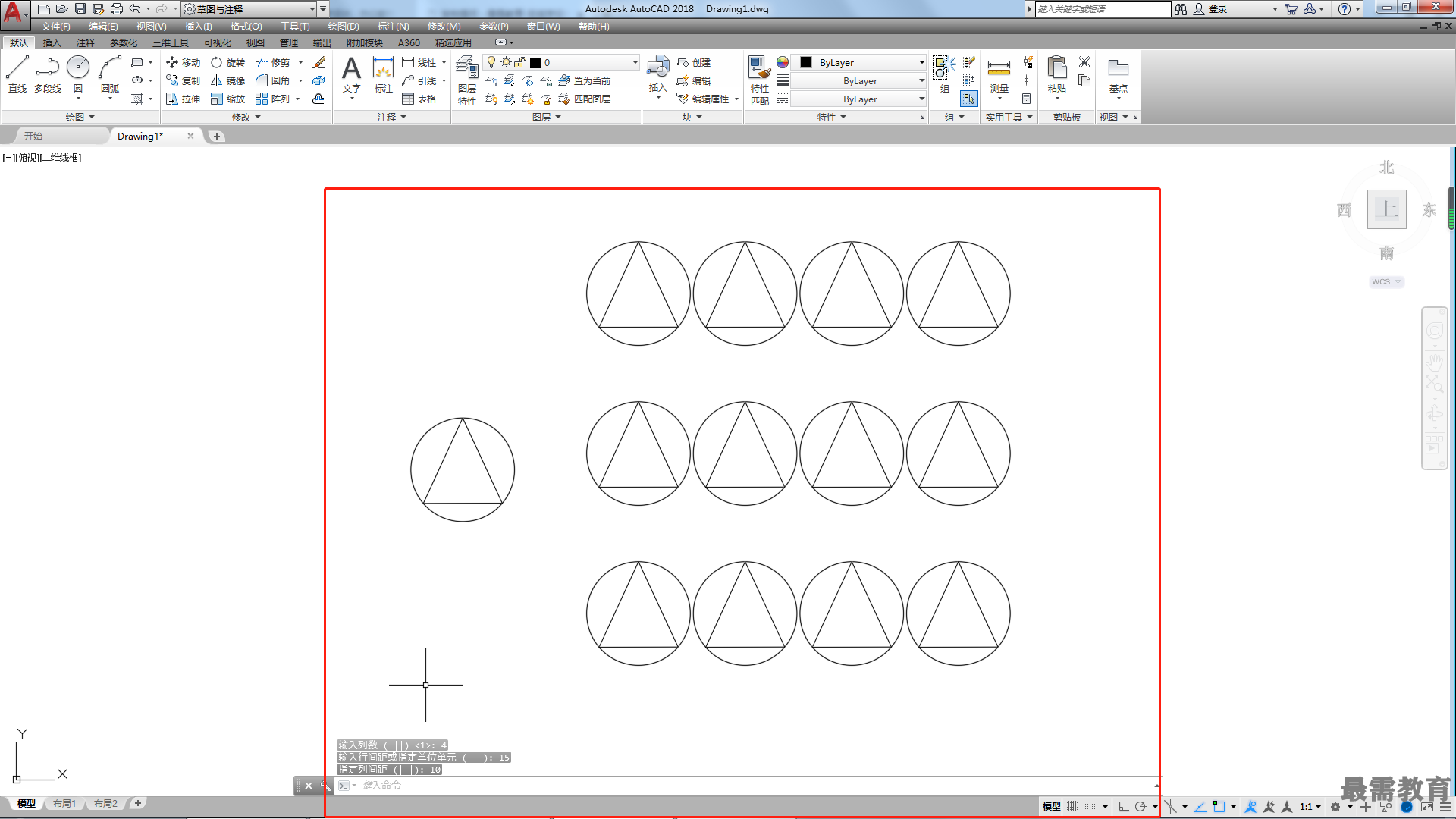

//指定陣列的列間距，陣列圖塊后的效果如圖所示
