AutoCAD 2018——定距等分插入塊

執行MEASURE命令可在圖形上等距地插入點或圖塊。可以定距等分的對象包括圓弧、圓、橢圓、橢圓弧、多段線和樣條曲線等。使用MEASURE命令等分圖形時插入的圖塊為一個整體，可對它進行整體編輯，修改被等分的實體不會影響插入的圖塊。

執行MEASURE命令有如下兩種方法。

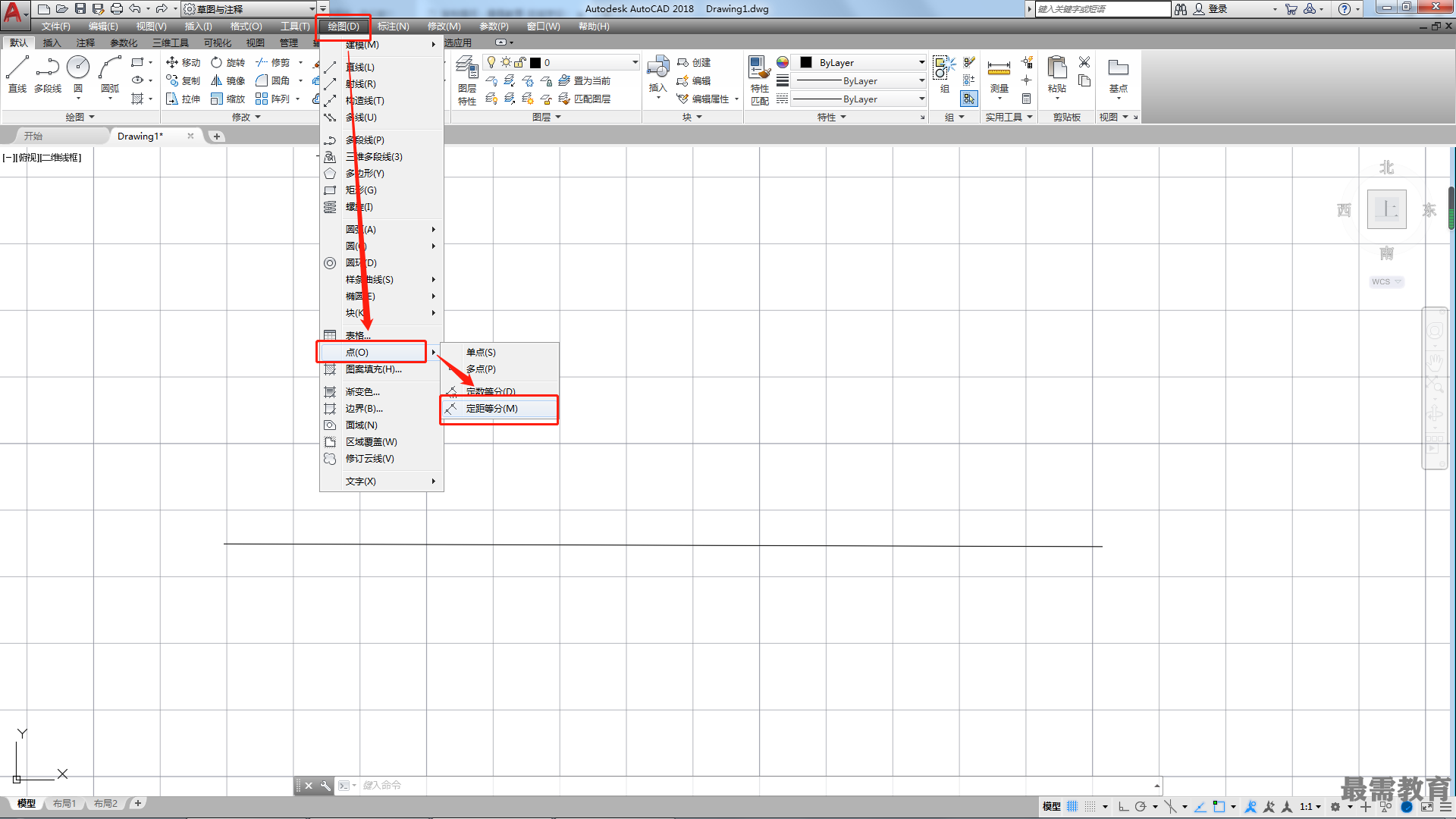

第1種：選擇“繪圖>點>定距等分”菜單命令。

第2種：輸入"MEASURE”（ME)并確認。

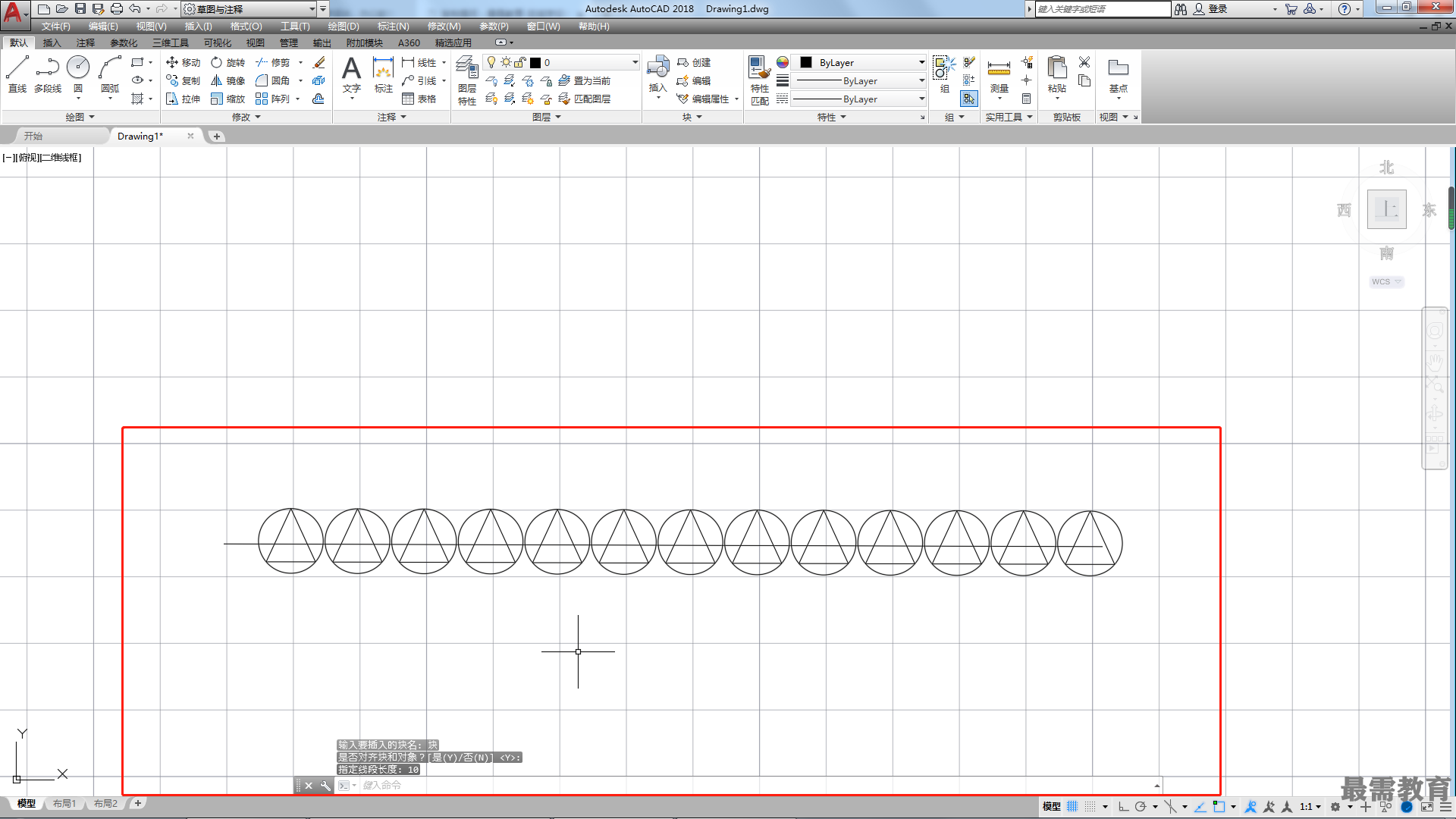

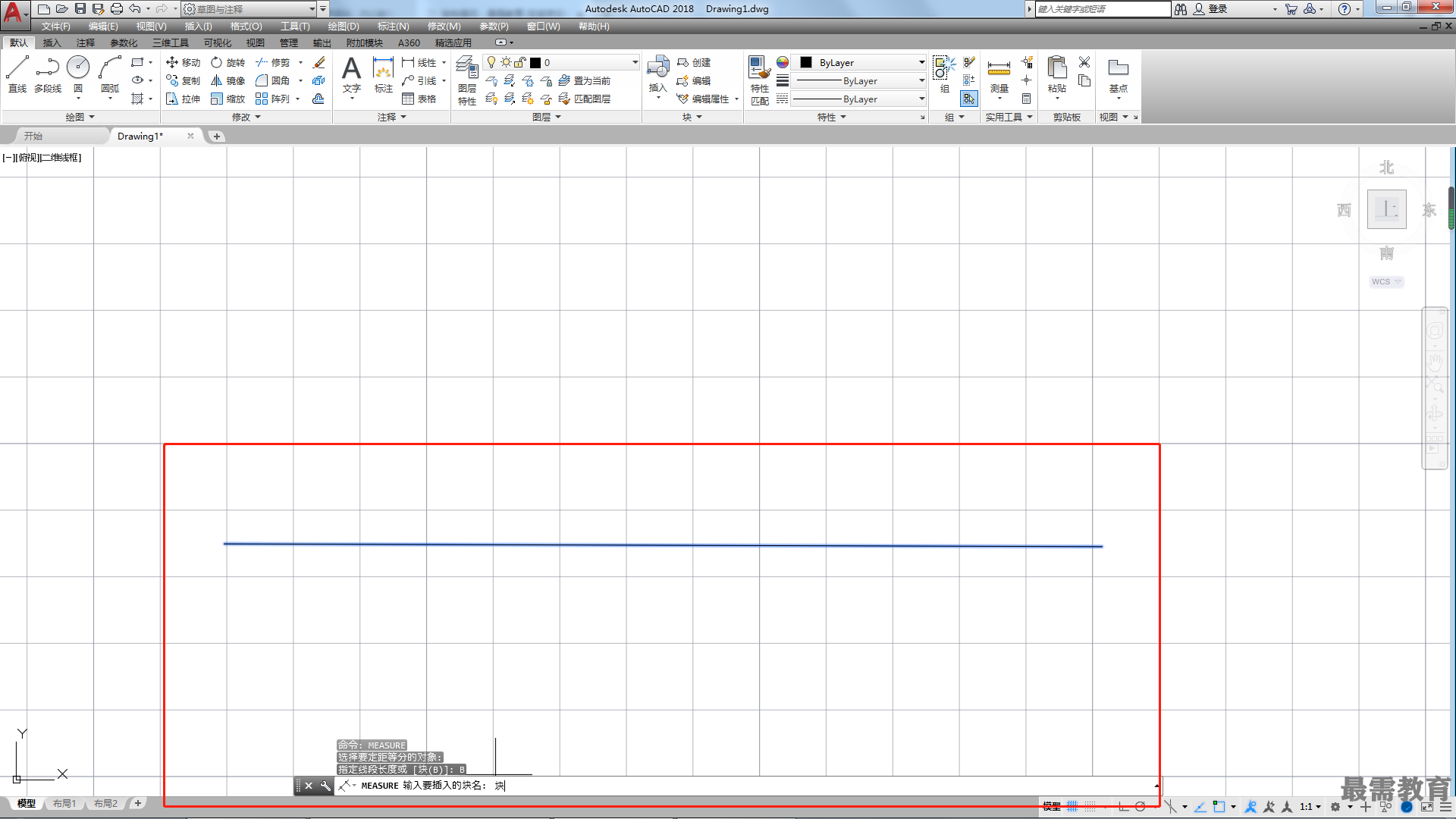

執行MEASURE命令后，系統將提示“選擇要定距等分的對象:”，當選擇要等分的實體后，系統將提示“指定線段長度或[塊(B)]:”，可以輸入等分長度，若輸入“B”，指定將圖塊插入等分點，系統將提示“是否對齊塊和對象？[是(Y)/否(N)]<Y>:”，該提示用于確定是否將插入的圖塊旋轉到與被等分實體對齊。
