AutoCAD 2018——定義塊屬性
執行定義塊屬性的命令有以下3種方法。

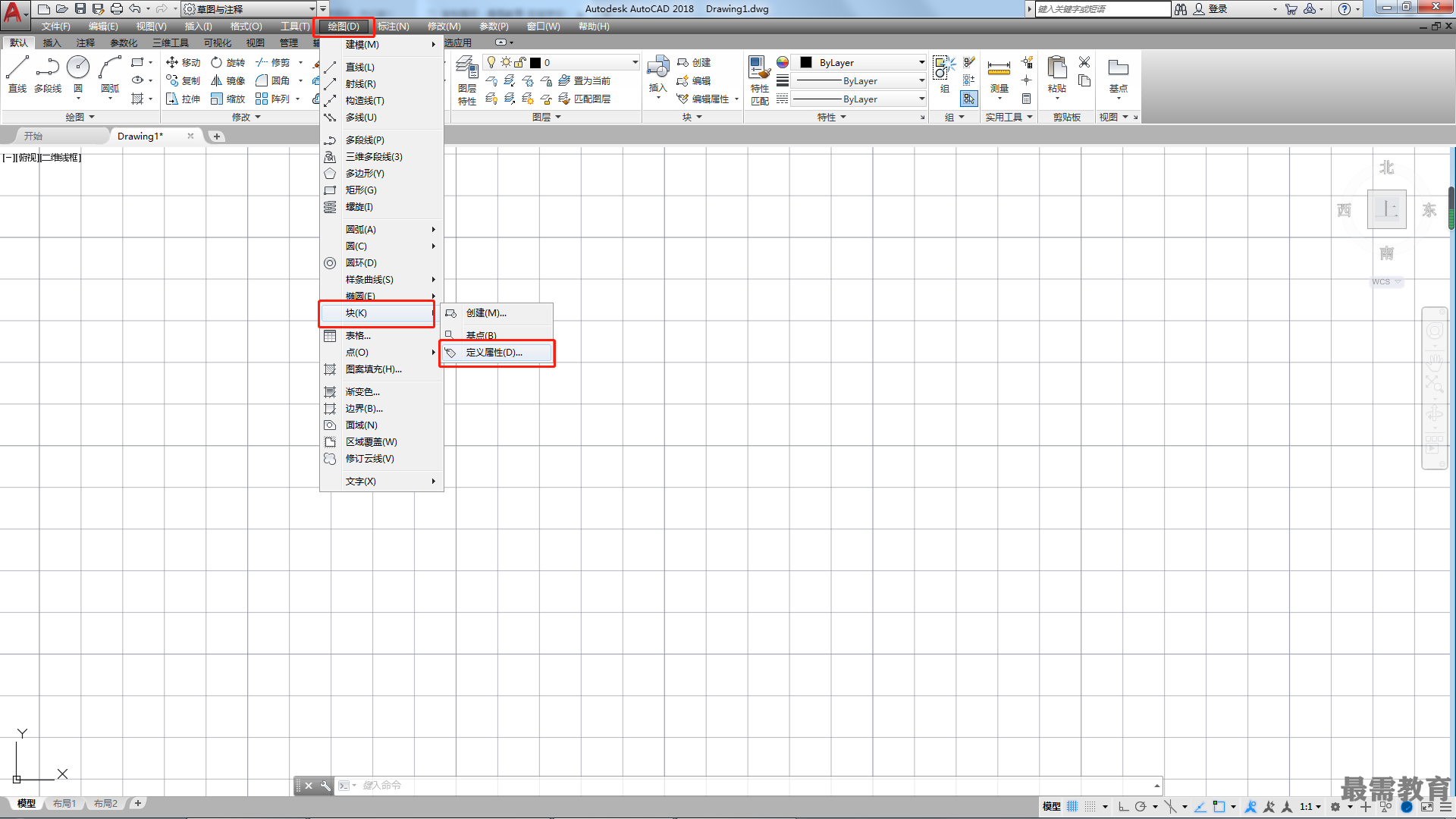

第1種:選擇"繪圖>塊>定義屬性”菜單命令。
第2種:輸入“ATTDEF”并確認。
第3種:單擊"塊"面板中的“定義屬性” 按鈕。

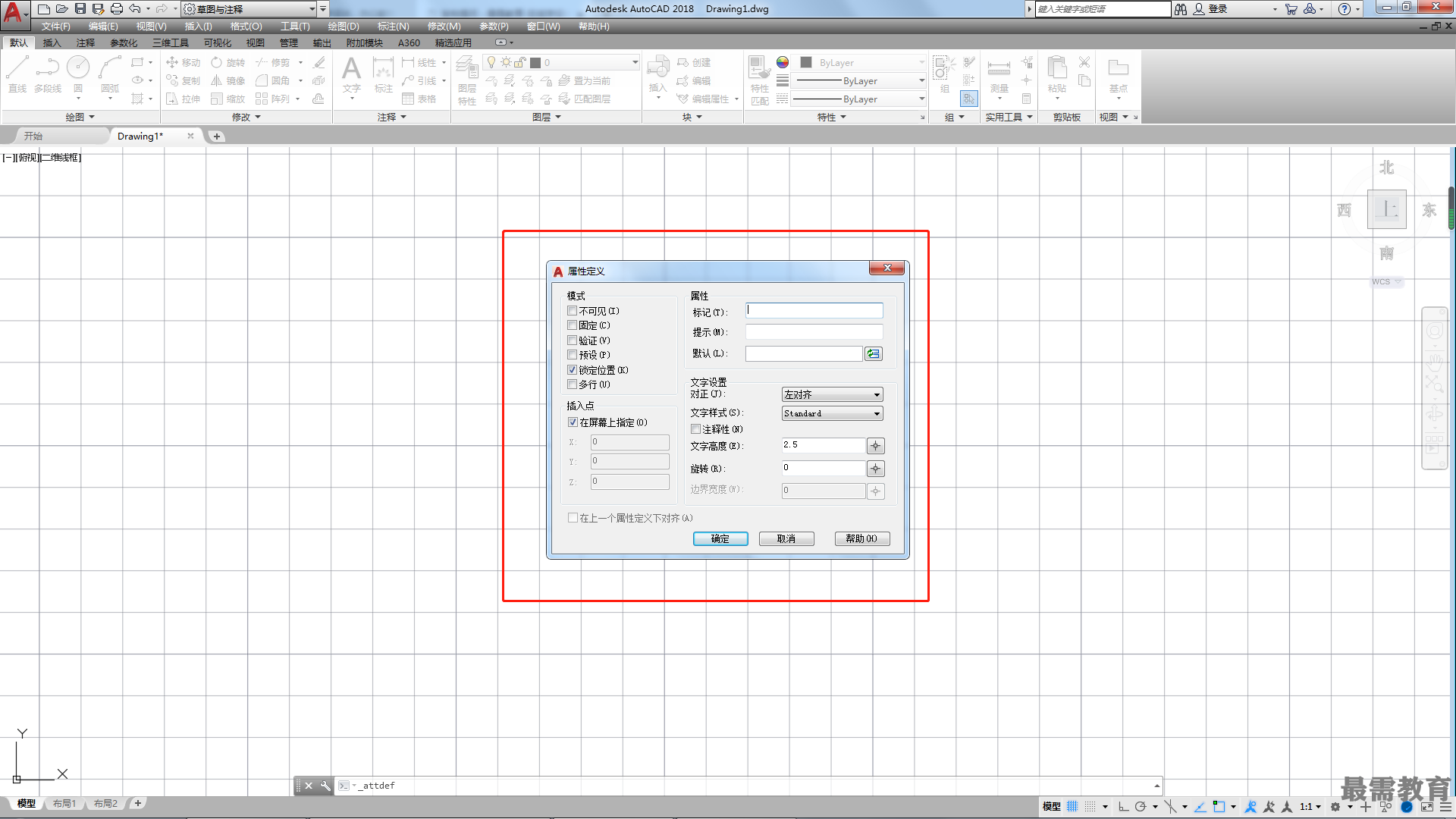

執行以上操作后,將打開“屬性定義”對話框,在該對話框中可定義塊屬性,其中包括模式、屬性、插入點和文字設置四大區域,如圖所示。
?不可見:選中該復選框后,屬性將不在屏幕上顯示。
?固定:選中該復選框,則屬性值被設置為常量。
?驗證:在插入帶屬性的塊時,系統將提醒核對輸入的屬性值是否正確。
?預設:預設置屬性值,將指定的屬性默認值作為預設值,在以后的帶屬性的塊插入過程中,不再提示用戶輸入屬性值。
?標記:可以輸入所定義屬性的標志。
?提示:在該文本框中輸入插入帶屬性的塊時要提示的內容。
?默認:可以輸入塊厲性的默認值。
?對正:在該下拉列表中設置文本的對齊方式。
?文字樣式:在該下拉列表中選擇塊文本的樣式。
?文字高度:單擊右側的按鈕,在繪圖區中指定文本的高度,也可以在文本框中輸入高度值。
?旋轉:單擊右側的按鈕,在繪圖區中指定文本的旋轉角度,也可以在文本框中輸入旋轉角度值。
? X、Y、Z:確定屬性在塊中的位置。
定義屬性是在沒有生成塊之前進行的,其屬性標記只是文本,可用編輯文本的所有命令對其進行修改和編輯。當一個圖形符號具有多個屬性時,可重復執行定義屬性命令,當命令提示“指定起點:”時,直接按空格鍵,將增加的屬性標記放在已存在的標簽下方。
