AutoCAD 2018——編輯塊屬性

提問人:卓娟發布時間:2021-01-11

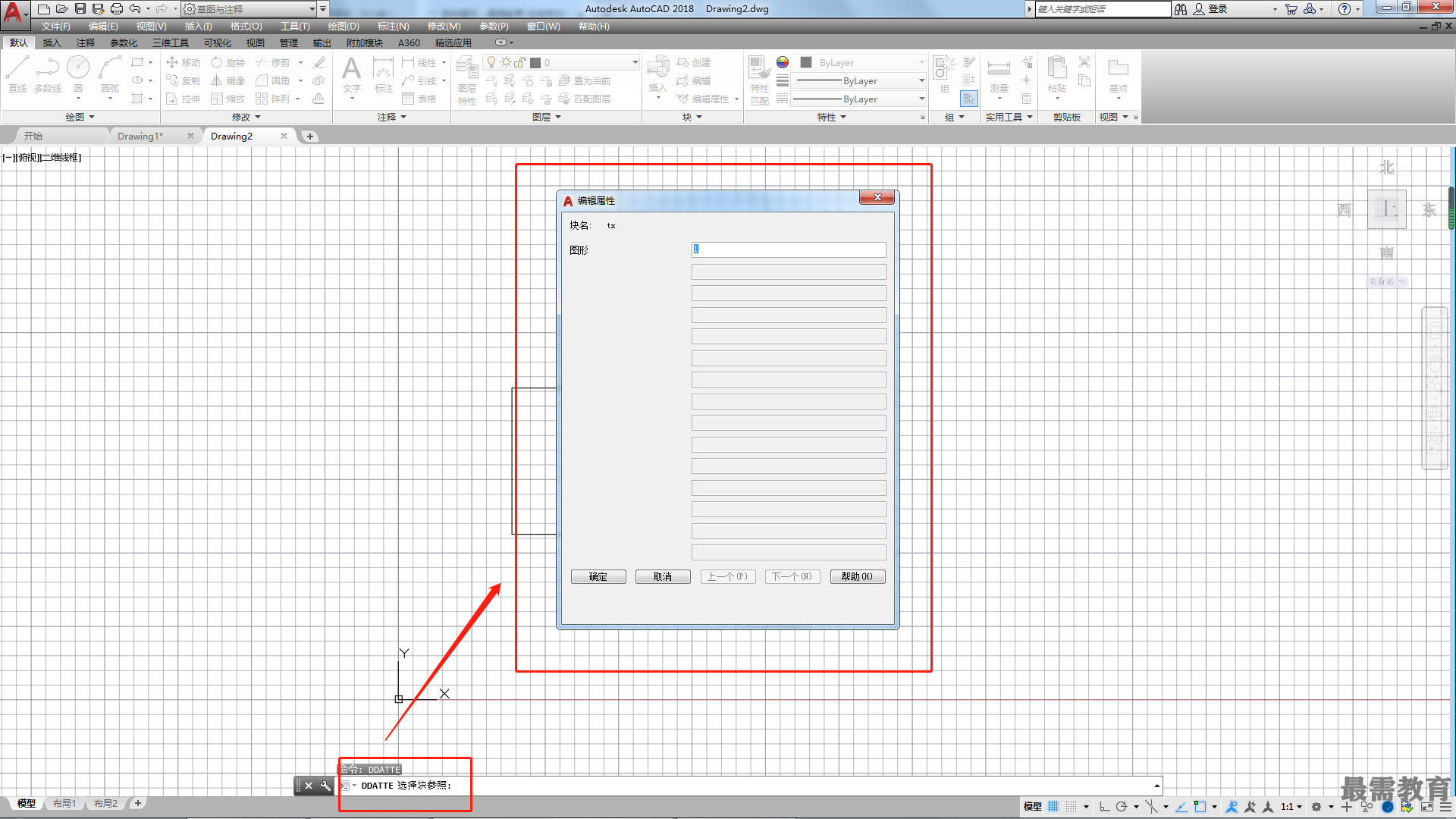

創建好帶屬性的塊后,可以使用塊屬性的編輯功能對圖塊屬性進行再編輯。在AutoCAD中,每個圖塊都有自己的屬性,如顏色、線型、線寬和圖層等特性。使用DDATTE或EATTEDIT命令,可以編輯塊中的屬性定義、修改屬性值。輸入“DDATTE”并確認,然后選擇帶屬性的塊對象,將打開“編輯屬性”對話框,如圖所示。

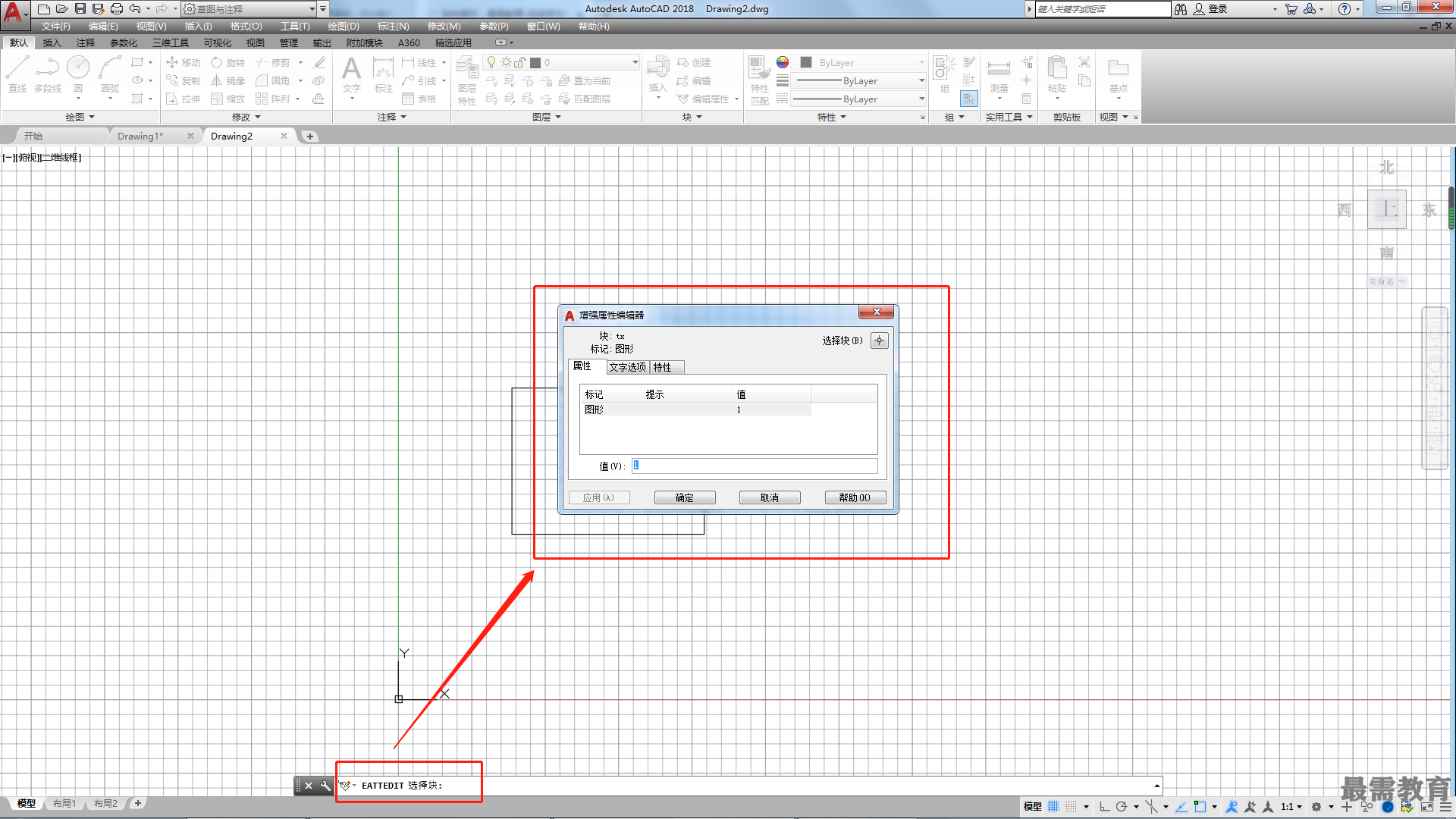

選擇“修改>對象>屬性>單個”菜單命令或者輸入“EATTEDIT"命令并確認,系統將提示“選擇塊:"。此時單擊需要編輯屬性值的圖塊,打開"增強屬性編輯器”對話框,然后在"屬性”選項卡中選擇需要修改的屬性項,在"值"文本框中可以輸入新的屬性值,如圖所示。

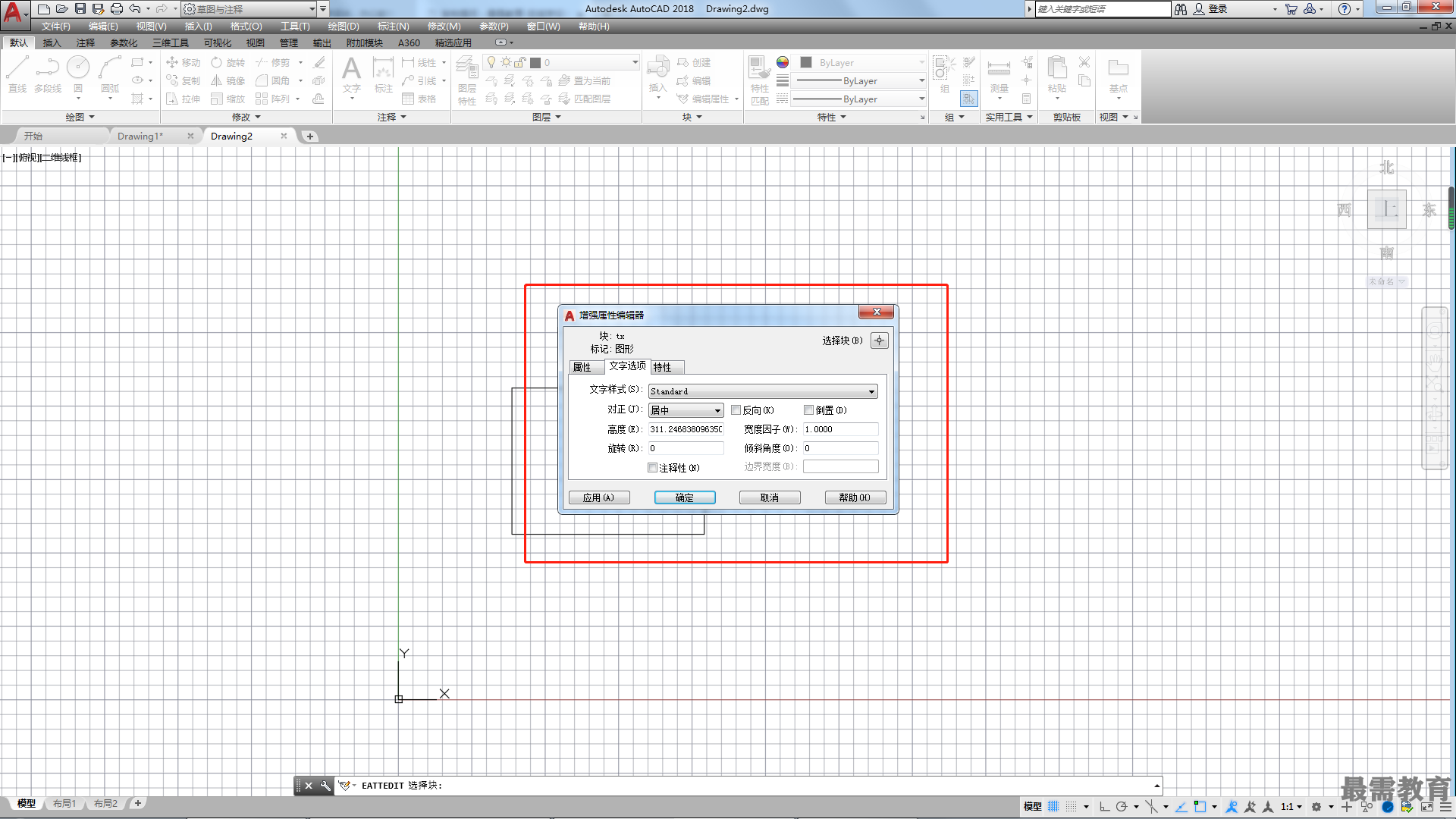

單擊"文字選項”選項卡,在該選項卡中的"文字樣式”下拉列表中可重新選擇文本樣式,如圖所示。


“文字選項”選項卡主要選項介紹

?對正:該下拉列表用于設置文本的對齊方式。

?高度:該文本框用于設置文本的高度。

?旋轉:該文本框用于設置文本的旋轉角度。

?寬度因子:該文本框用于設置文本的比例因子。

?傾斜角度:該文本框用于設置文本的傾斜狀態。

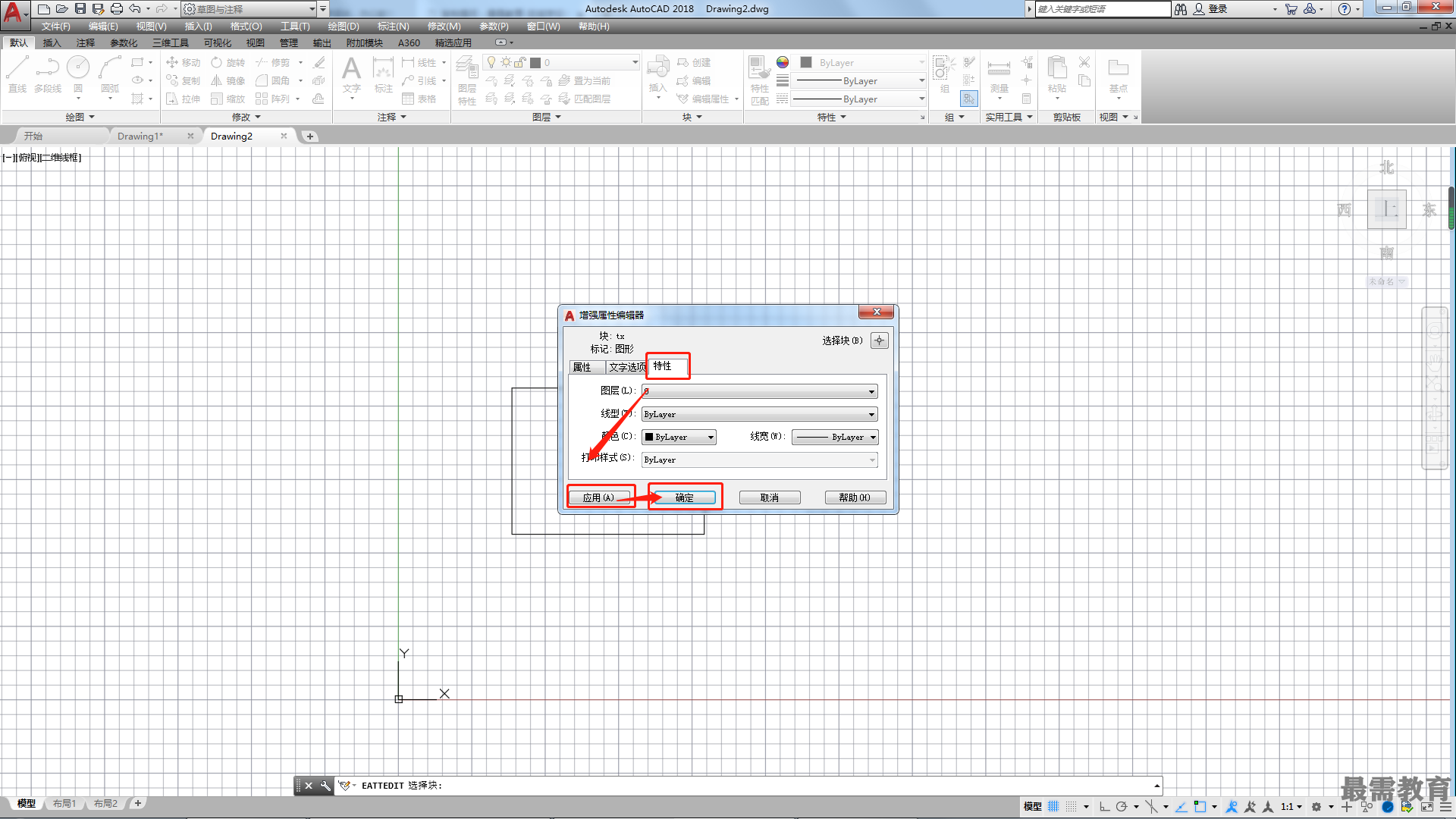

單擊"特性”選項卡,可以進行特性設置,完成后單擊“應用”按鈕,然后單擊"確定”按鈕關閉對話框,即可完成屬性的編輯,如圖所示。
