AutoCAD 2018——AutoCAD設計中心簡介
通過設計中心可以輕易地瀏覽計算機或網絡上任何圖形文件中的內容,其中包括圖塊、標注樣式、圖層、布局、線型、文字樣式和外部參照等。
執行“設計中心”命令有如下3種常用方法。

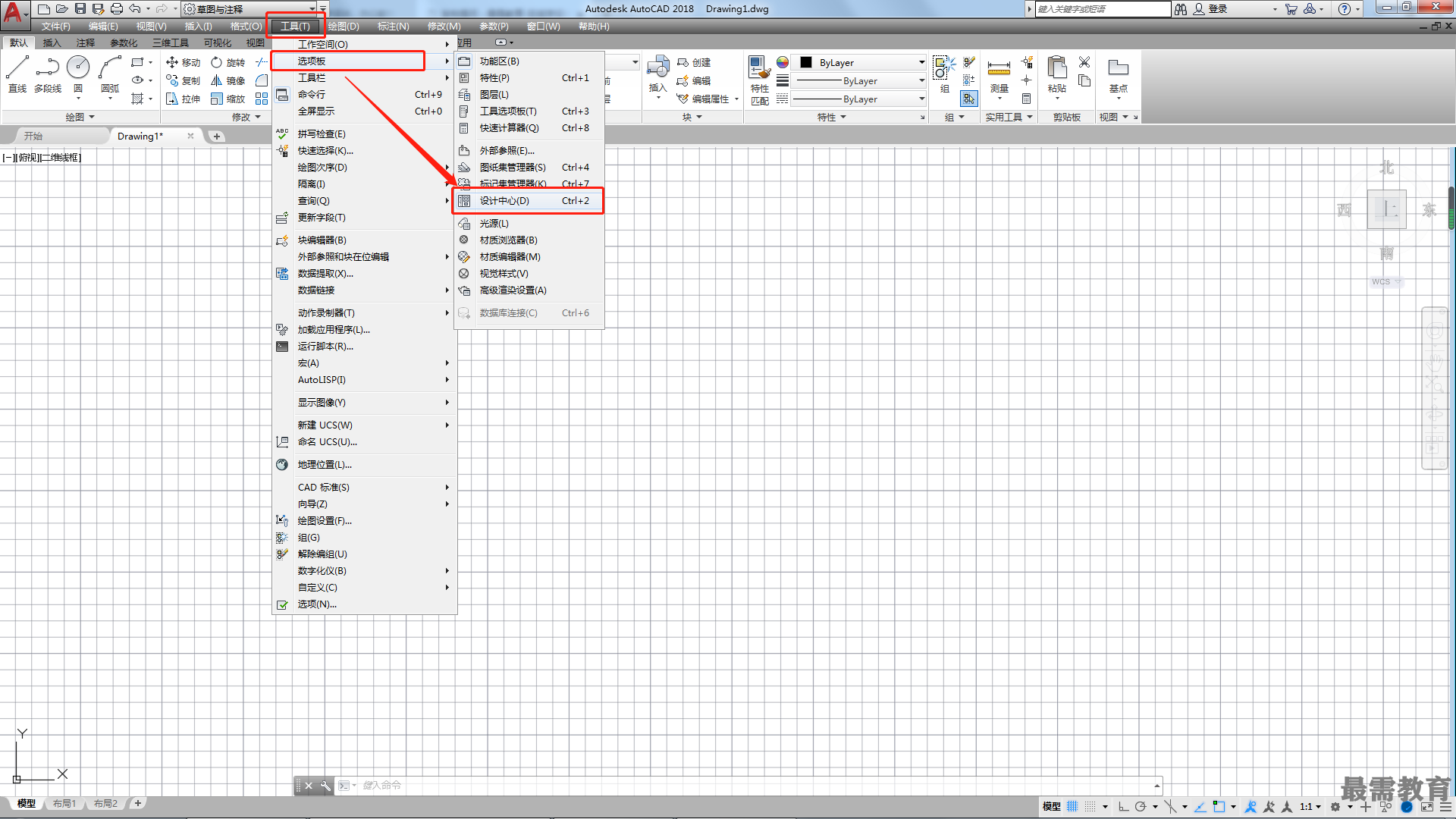

第1種:執行"工具>選項板>設計中心”菜單命令。
第2種:輸入“ADCENTER" (ADC)并確認。
第3種:按Ctrl+2組合鍵。

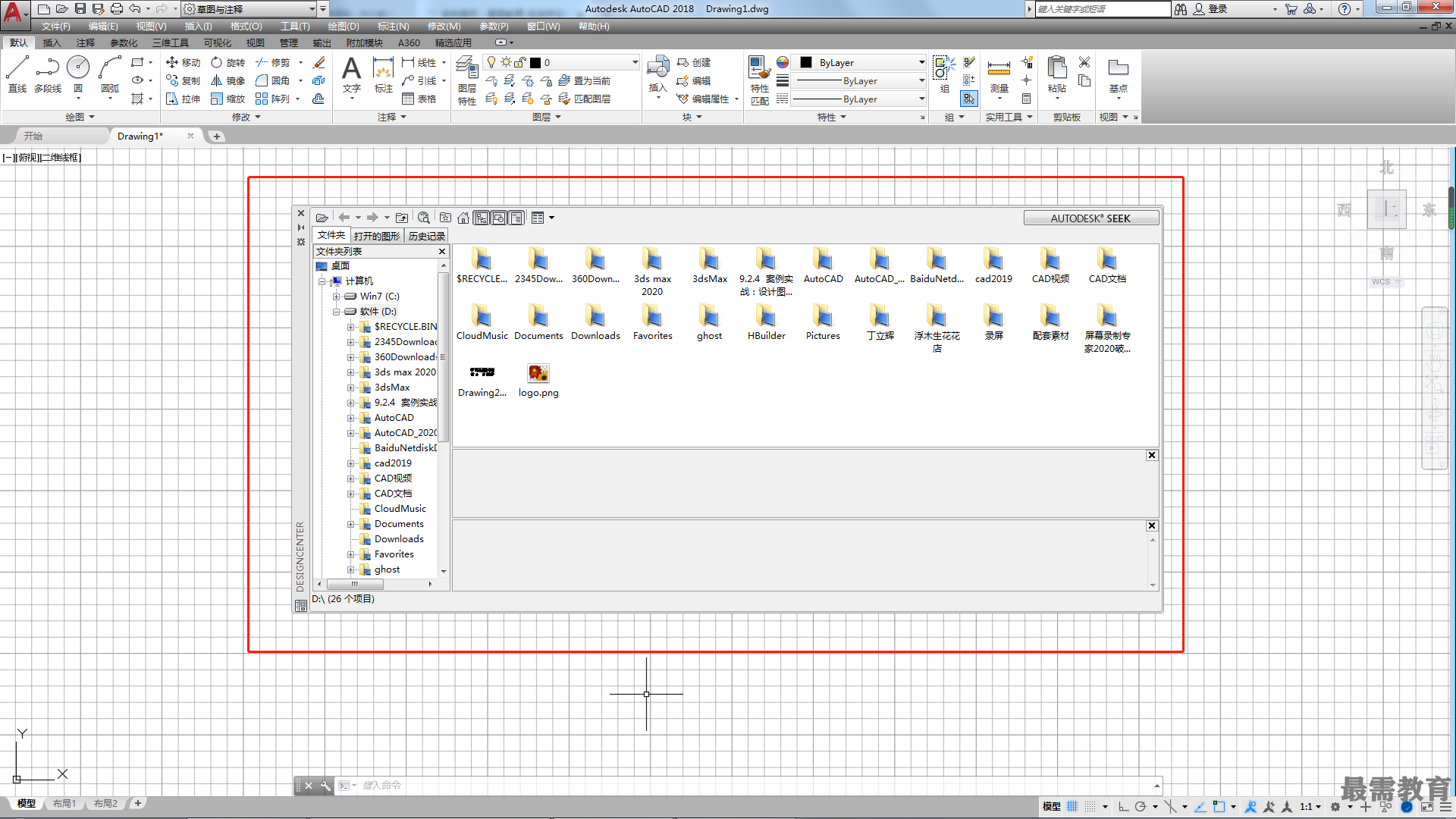

執行“設計中心”命令,即可打開“設計中心”選項板,如圖所示。設計中心的主要作用包括以下3個方面。
?瀏覽圖形內容,包括經常使用的文件圖形、網絡上的符號等。
?在本地硬盤和網絡驅動器上搜索和加載圖形文件,可將圖形從設計中心中拖到繪圖區域中并打開圖形。
?查看文件中的圖形和圖塊定義,并將其直接插入或復制粘貼到目前的操作文件中。
“設計中心”選項板的樹狀視圖窗口中顯示了圖形源的層次結構,右邊控制板用于查看圖形文件的內容。展開文件夾標簽,選擇指定文件的塊選項,右邊控制板中便顯示該文件中的圖塊文件。設計中心界面的上方有一系列工具欄按鈕,單擊任一圖標,即可顯示相關內容,其中各項的作用如下。
?加載向控制板中加載內容。
?上一頁:單擊該按鈕進入上一次瀏覽的頁面。
?下一頁:在選擇瀏覽上一頁操作后,單擊該按鈕返回到后來瀏覽的頁面。
?上一級:回到上級目錄。
?搜索:搜索內容。
?收藏夾:列出AutoCAD的收藏夾。
?主頁:列出本地和網絡驅動器。
?樹狀圖切換:擴展或折疊子層次。
?預覽:預覽圖形。
?說明:文本說明。
?視圖:控制圖標顯示形式,單擊右側的下拉按鈕可調出4個選項:大圖標、小圖標、列表和詳細信息。

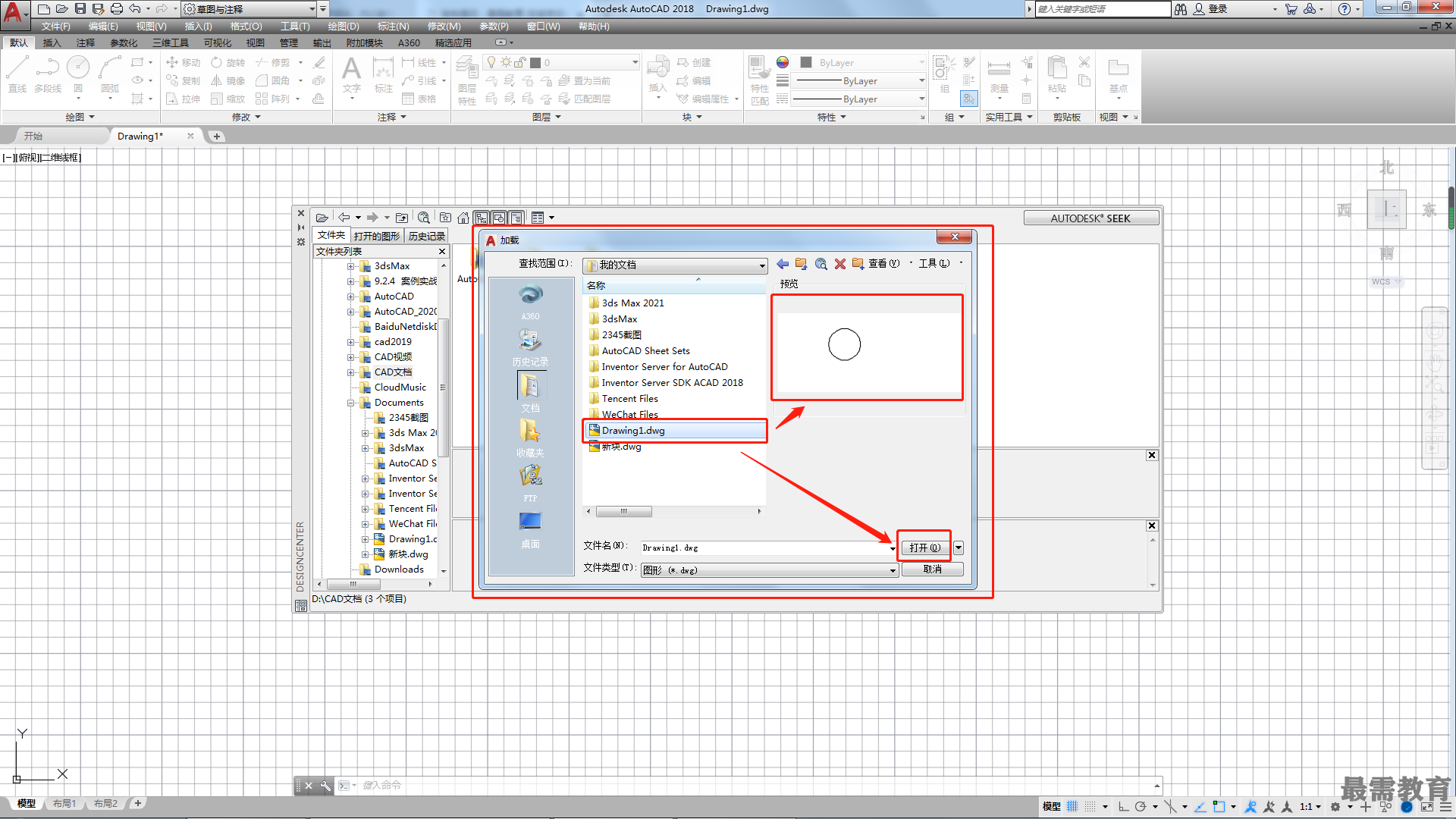

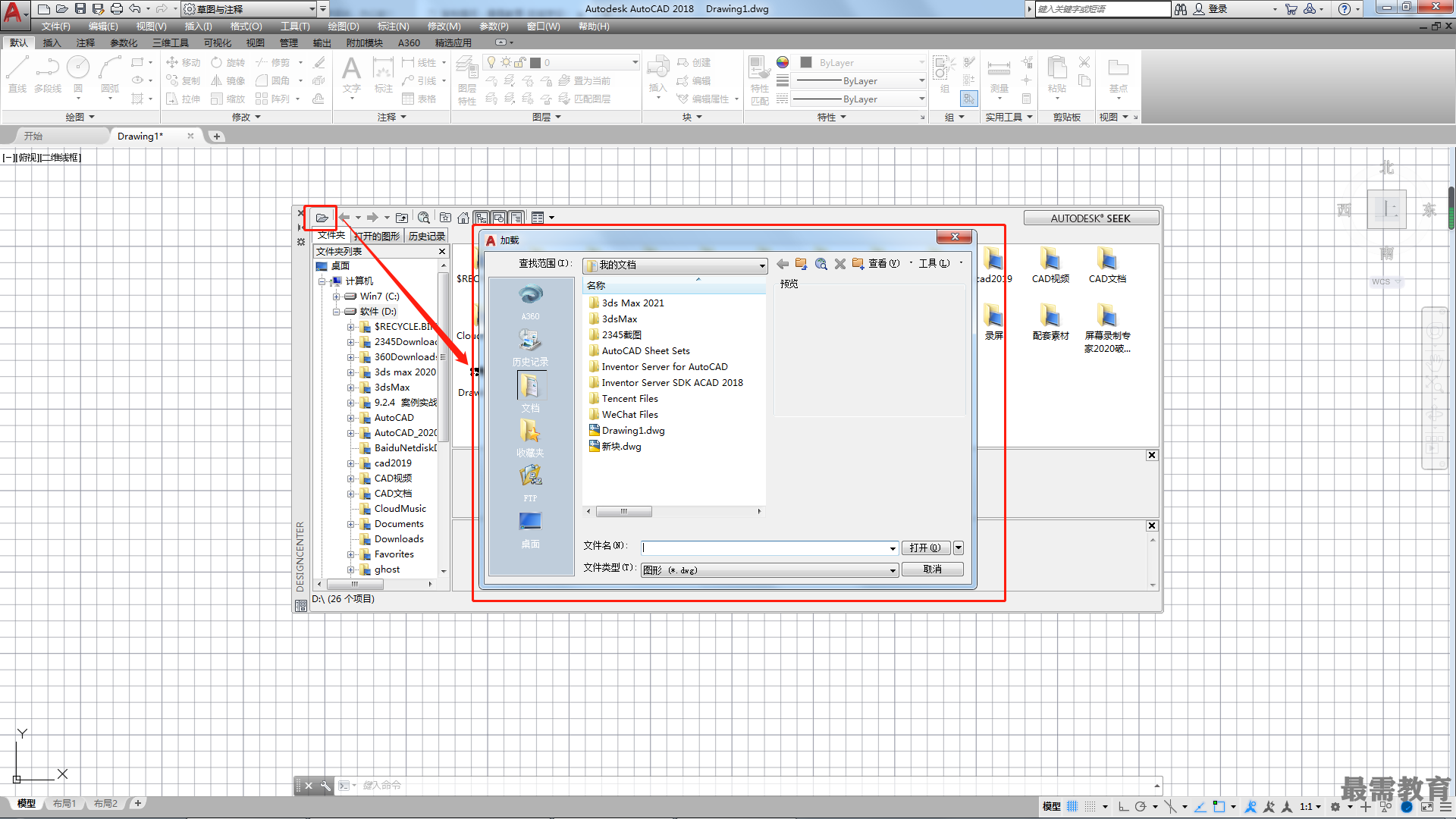

在樹狀圖中選擇圖形文件,可以通過雙擊該圖形文件在控制板中加載內容,也可以通過單擊“加載”按鈕向控制板中加載內容。單擊“加載”按鈕打開"加載”對話框,從列表中選擇需要加載的項目內容,在預覽框中會顯示選定的內容,如圖所示。確認加載的內容后,單擊"打開”按鈕,即可加載該文件的內容。
