AutoCAD 2018——圖案填充和漸變色

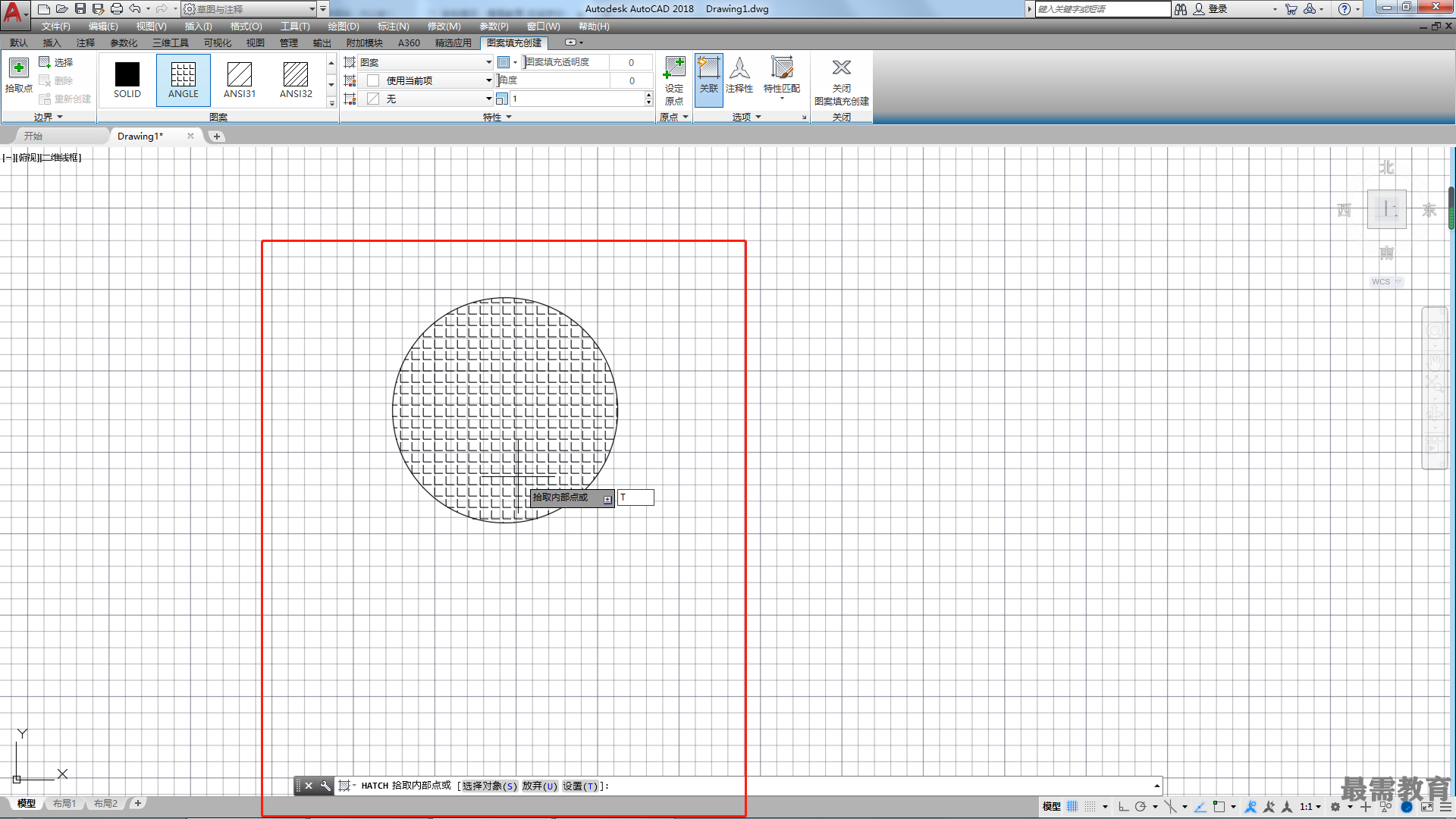

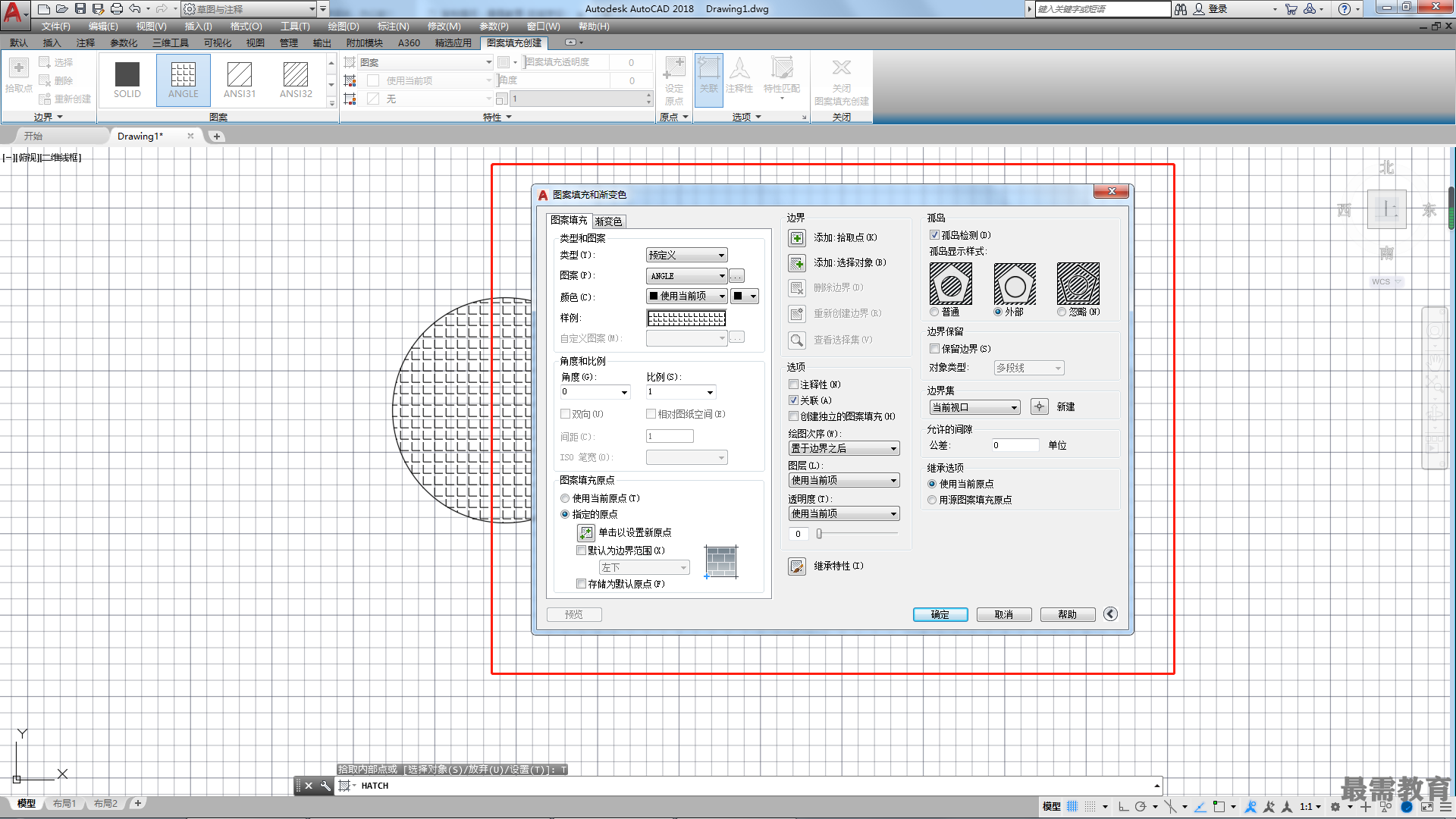

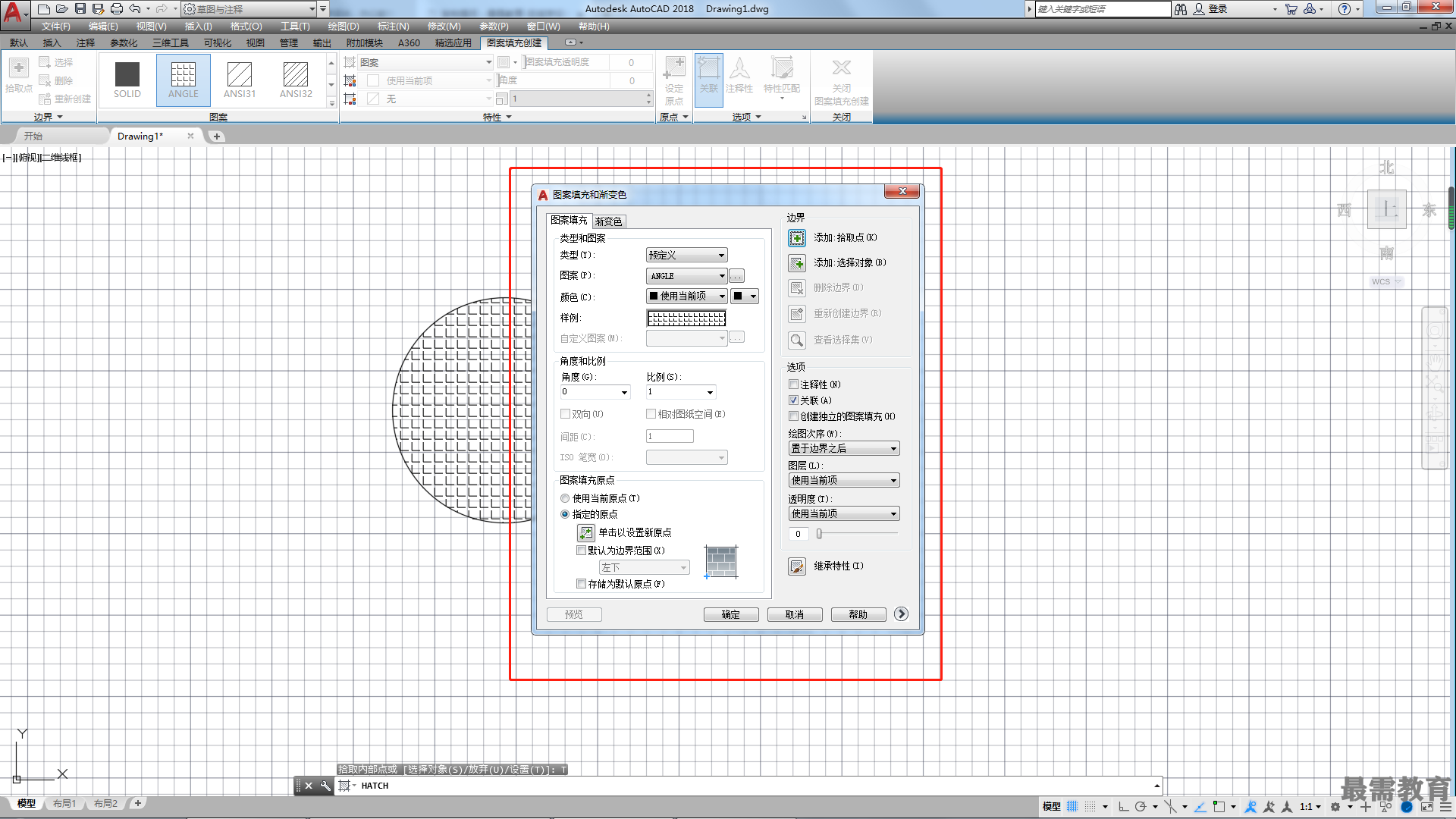

執行“圖案填充”命令后,根據提示輸入“T” 并確認,可以選擇“設置(T)”選項,打開“圖案填充和漸變色”對話框,在該對話框中可以進行詳細的參數設置,如圖所示。
在“圖案填充”選項卡中單擊對話框右下角的“更多選項”按鈕,可以展開隱藏部分的選項內容,如圖所示。
“圖案填充”選項卡主要選項介紹
打開“圖案填充和漸變色”對話框,選擇“圖案填充”選項卡,可以對填充的圖案進行詳細設置,主要包括類型和圖案、角度和比例、邊界和孤島等。
?類型和圖案:用于指定圖案填充的類型和圖案。
類型:在該下拉列表中可以選擇圖案的類型,包括"預定義”“用戶定義”和"自定義”這3類。

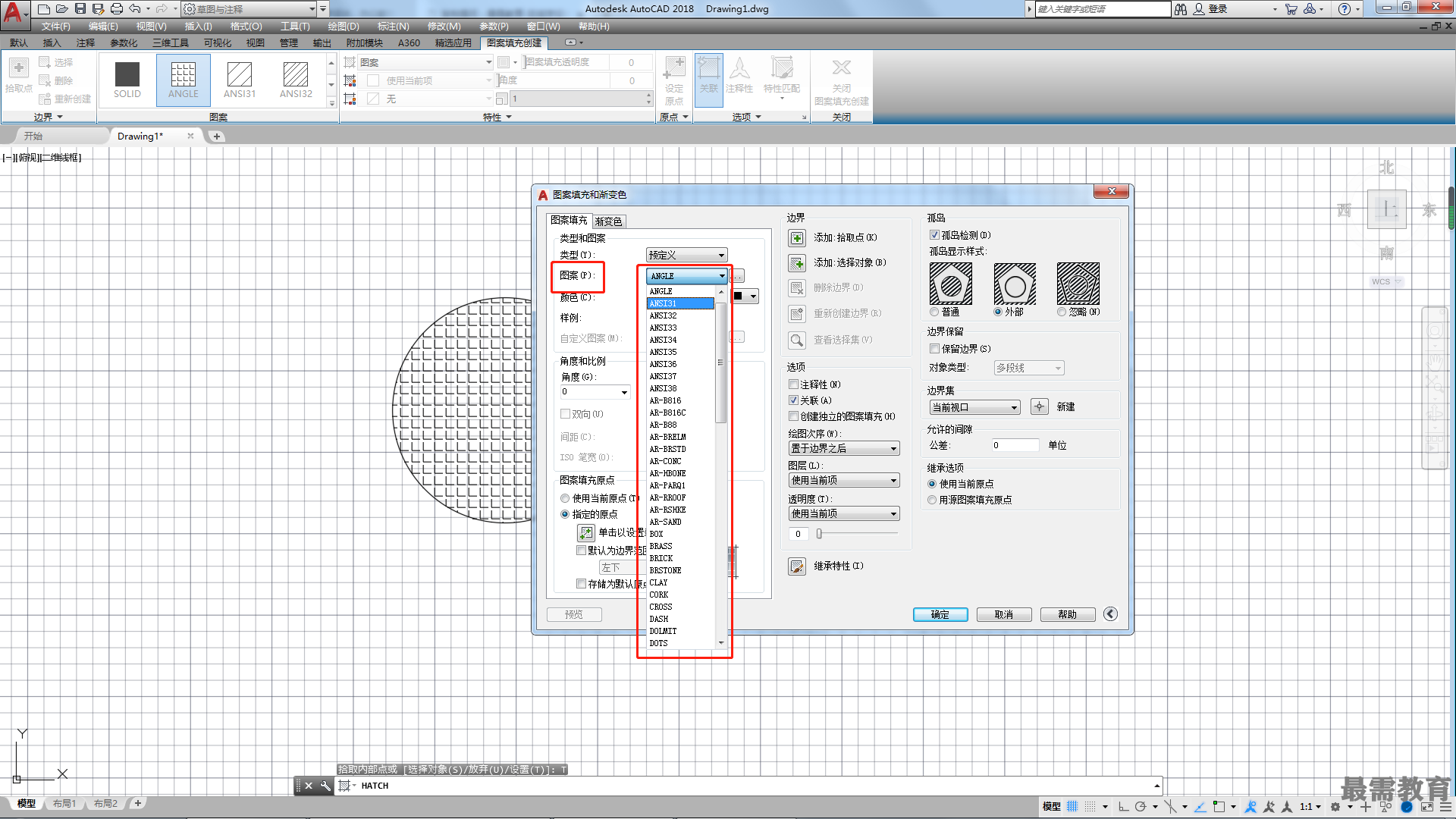

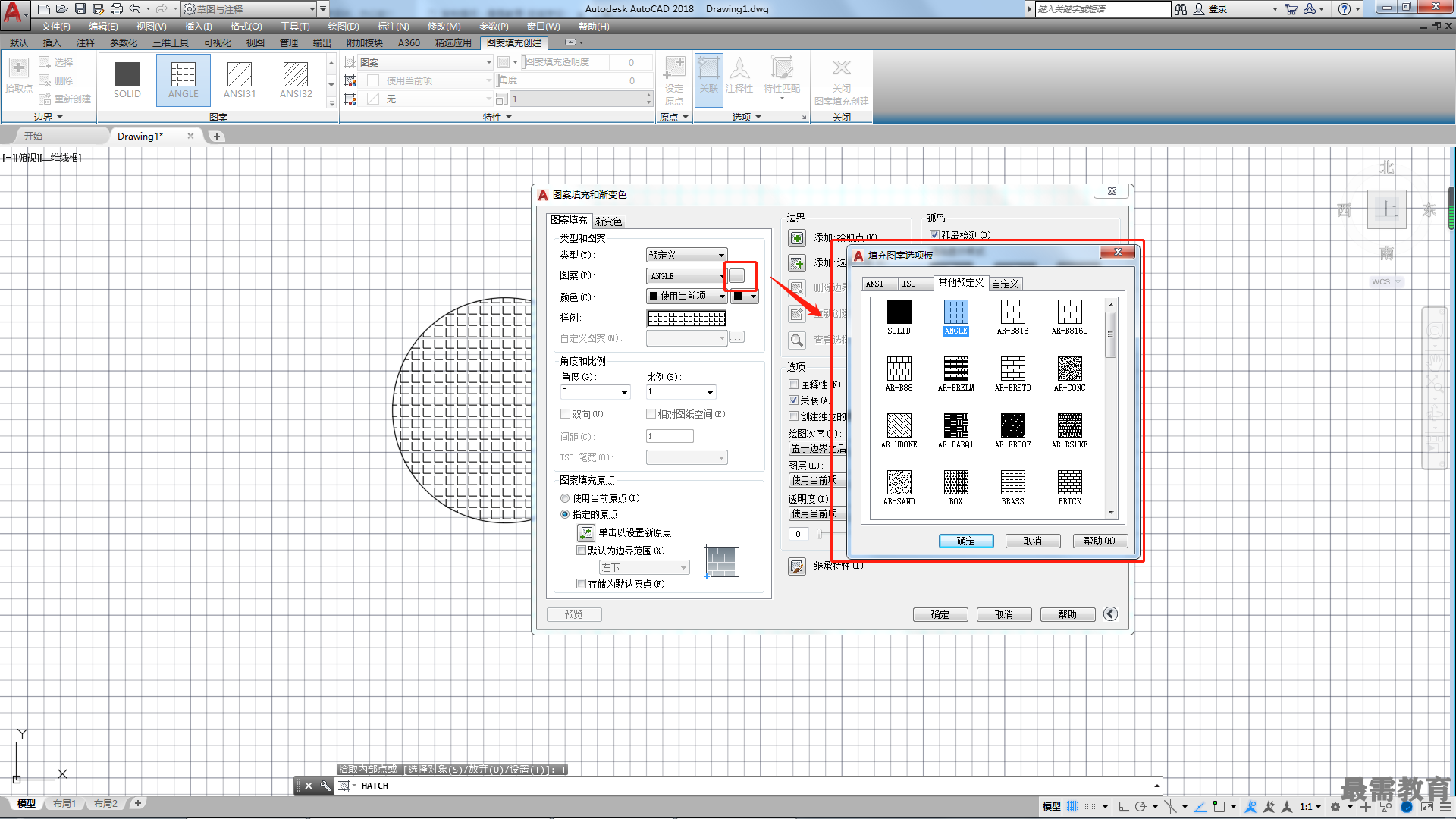

圖案:單擊“圖案”選項的下拉按鈕,可以在彈出的下拉列表中選擇需要的圖案,如圖所示。單擊“圖案”選項右方的按鈕, 打開“填充圖案選項板”對話框,其中會顯示各種預置的圖案及效果,如圖所示。

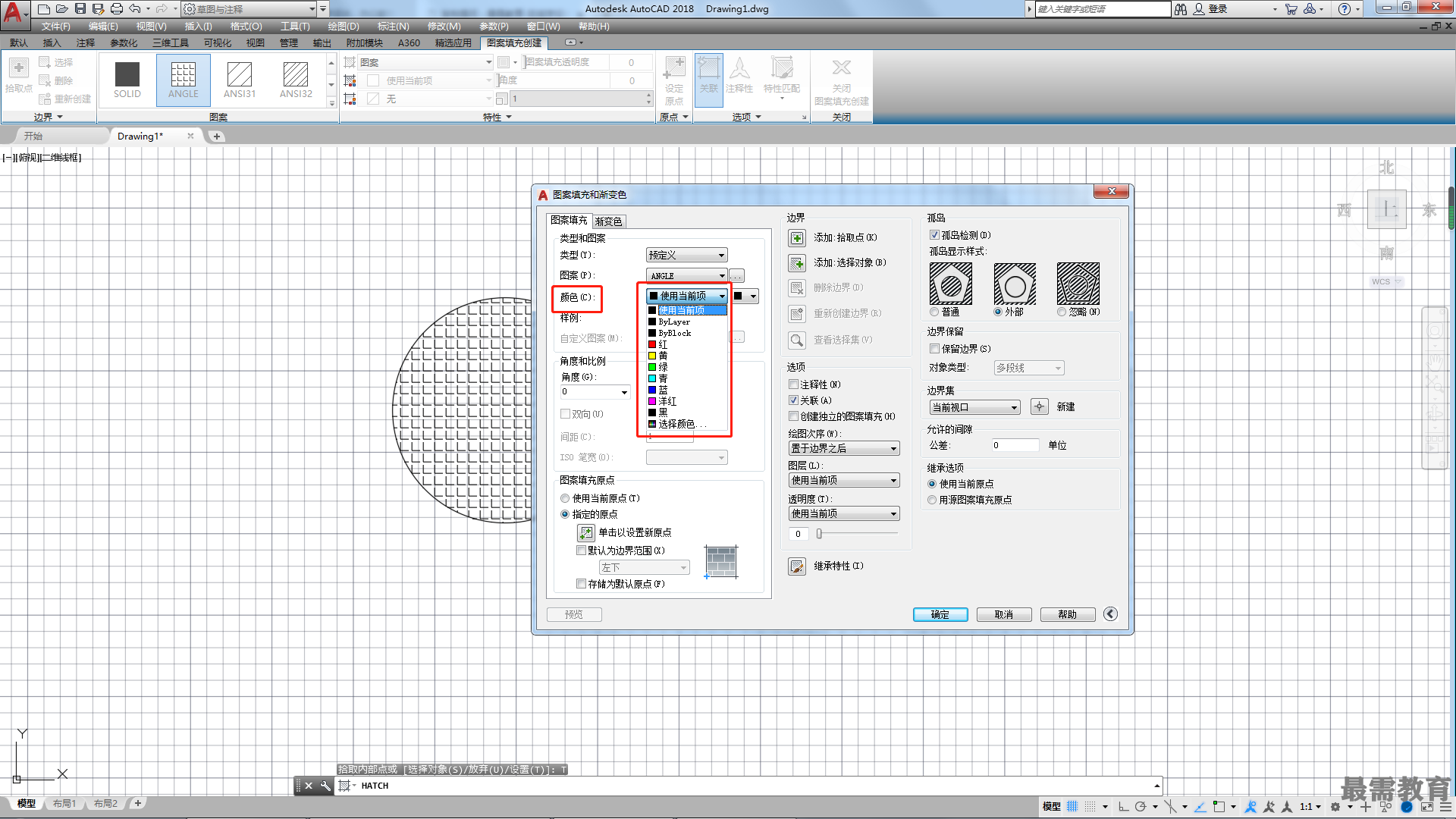

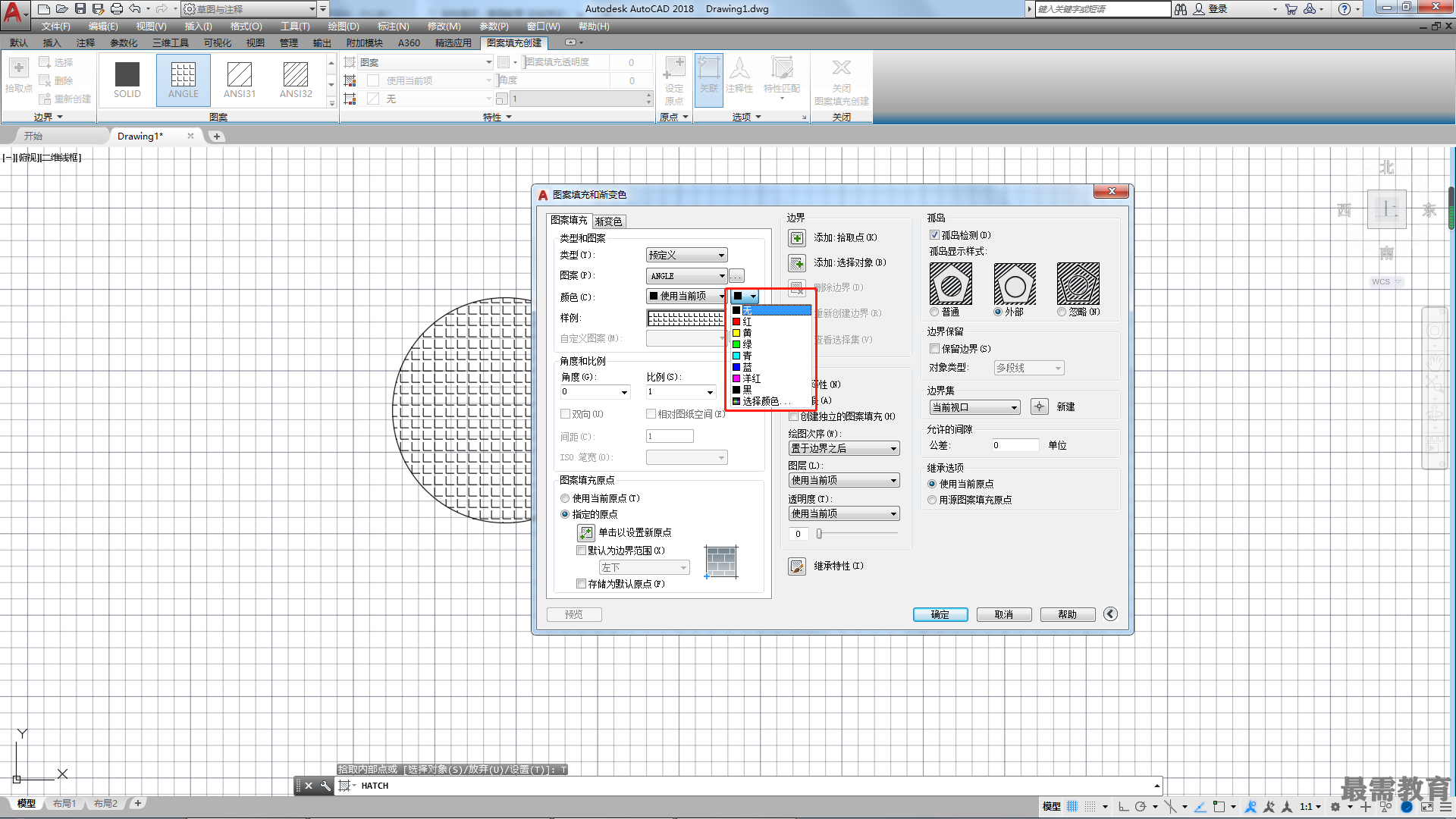

顏色:單擊“顏色”選項的下拉按鈕,可以在彈出的下拉列表中選擇需要的圖案顏色,如圖所示。單擊“顏色”選項右方的下拉按鈕,可以在彈出的列表中選擇圖案的背景顏色,默認狀態下為無背景顏色,如圖所示。
樣例:該顯示框中顯示了當前使用的圖案效果。單擊該顯示框,可以打開“填充圖案選項板”對話框。
自定義圖案:該選項只有在選擇“自定義” 圖案類型后才可用。單擊右方的"瀏覽”按鈕,可以打開用于選擇自定義圖案的“填充圖案選項板”對話框。
?角度和比例:指定圖案填充的角度和比例。
角度:在該下拉列表中可以設置圖案填充的角度。
比例:在該下拉列表中可以設置圖案填充的比例。
雙向:當使用“用戶定義”方式填充圖案時,此選項才可用。選擇該項可自動創建兩個方向成90°的圖樣。
間距:指定用戶定義的圖案中的直線間距。
?圖案填充原點:控制填充圖案生成的起始位置,某些圖案(如地板圖案)填充時需要與圖案填充邊界上的一個點對齊。
?邊界:主要用于設置填充圖形的選區。

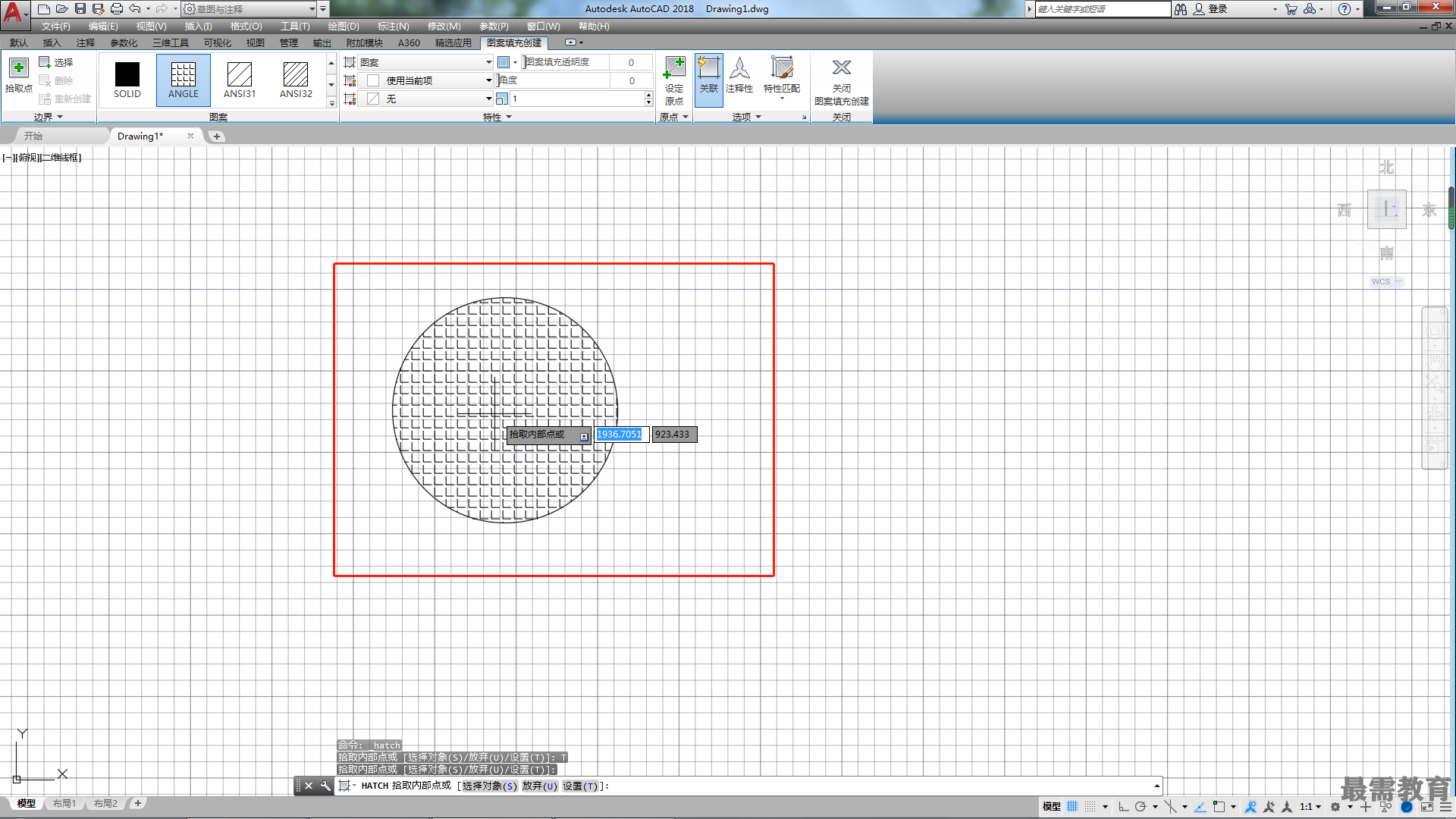

"添加:拾取點”按鈕:在一個封閉區域內部任意拾取一個點,AutoCAD將自動搜索包含該點的區域邊界,并將邊界加亮顯示。如圖所示。
“添加:選擇對象"按鈕:用于選擇實體, 單擊該按鈕可選擇組成區域邊界的實體,如圖所示。
“刪除邊界”按鈕:用于取消邊界,邊界即為在一個大的封閉區域內存在的一個獨立的小區域。該選項只有使用“添加:拾取點”按鈕確定邊界時才起作用,AutoCAD將自動檢測和判斷邊界。單擊該按鈕后,AutoCAD將忽略邊界的存在,從而對整個大區域進行圖案填充。
“重新創建邊界”按鈕:圍繞選定的圖案填充對象創建多段線或面域,并使其與圖案填充對象相關聯。
?選項:用于控制填充圖案是否具有關聯性。
?繼承特性:使用選定圖案對填充對象進行圖形填充或者使用填充特性對指定的邊界進行填充。選定需要繼承其特性的圖案填充對象之后,可以用鼠標右鍵單擊繪圖區域,并使用快捷菜單在“選擇對象”和"拾取內部點”選項之間切換以創建邊界。單擊“繼承特性”按鈕時,對話框?qū)簳r(shí)關閉并顯示命令提示。
?孤島:包括“孤島檢測”和"孤島顯示樣式” 這兩個選項。下面以填充如圖所示的圖形為 例,對其中各選項的含義進行解釋。
孤島檢測:控制是否檢測內部閉合邊界。

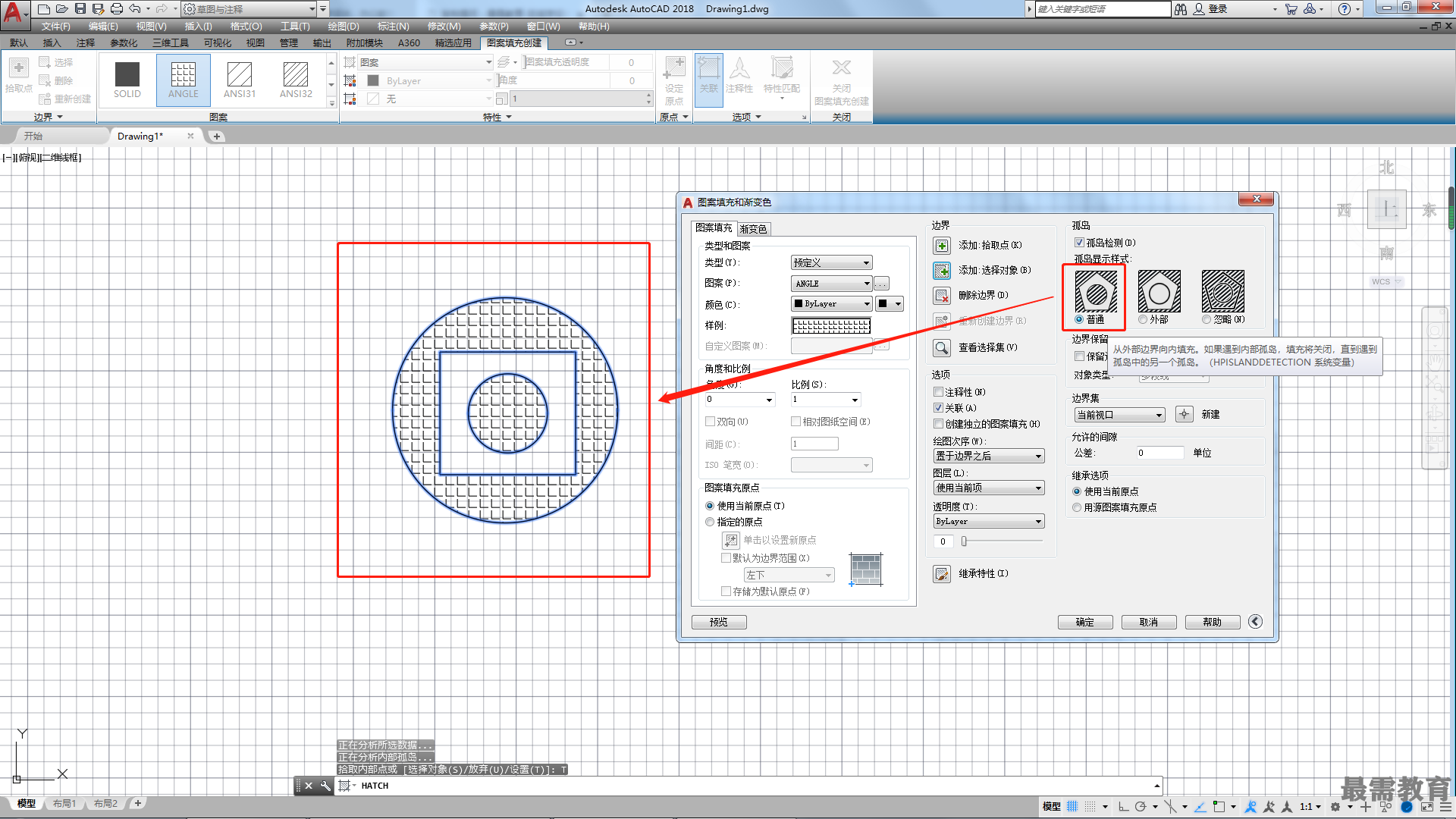

普通:用普通填充方式填充圖形是從最外層的外邊界向內邊界填充,即第一層填充,第二層則不填充,如此交替進行填充,直到將選定的邊界內填充完畢。普通填充效果如圖所示。

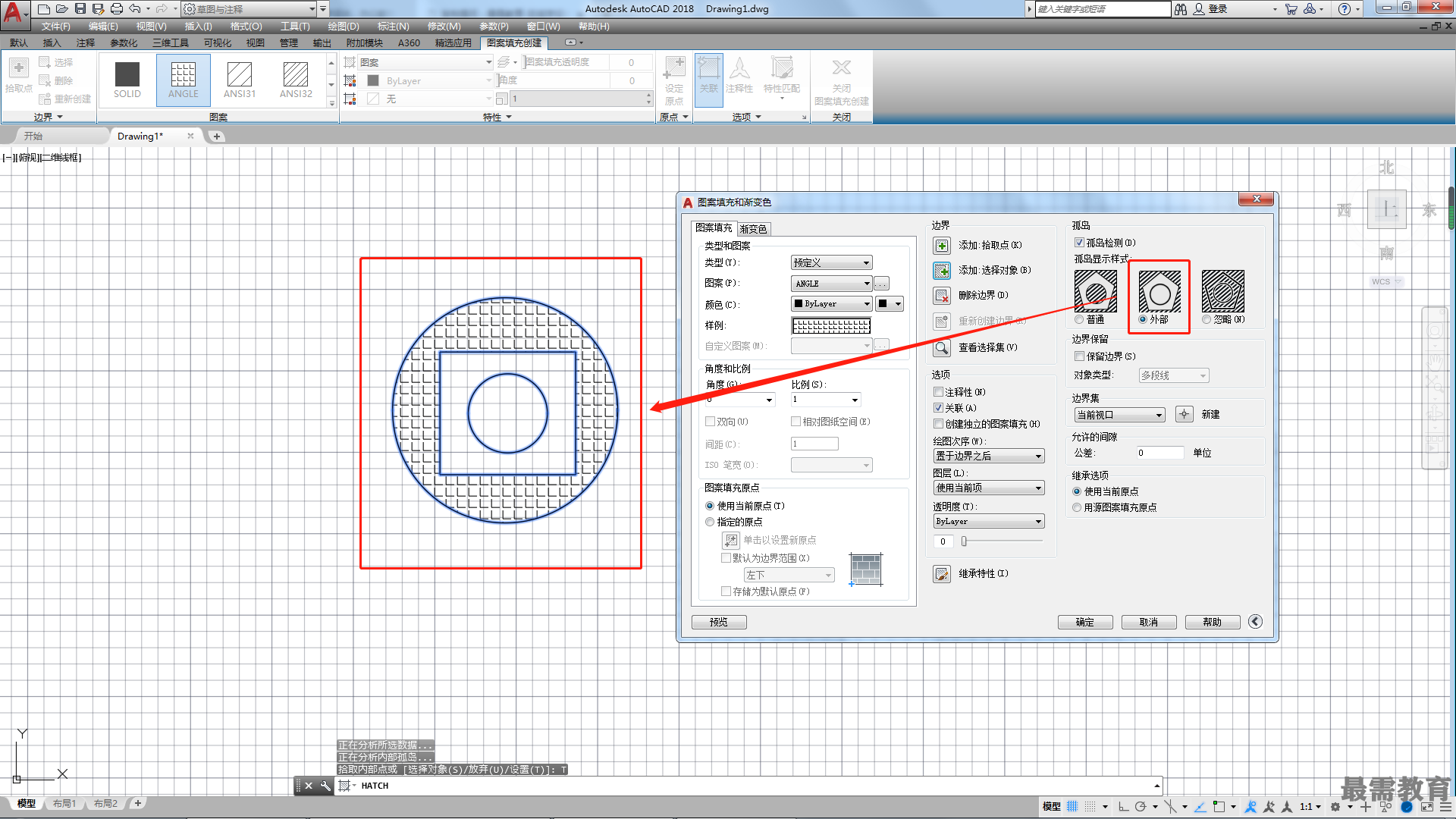

外部:該方式只填充從最外邊界到向內數的第一邊界之間的區域,效果如圖所示。
忽略:該方式將忽略最外邊界包含的其他任何邊界,從最外邊界向內填充全部圖形,效果如圖所示。
?保留邊界:選中后將保留填充邊界。系統默認設置為不保留填充邊界,即系統為圖案填充生成的填充邊界是臨時的,當圖案填充完畢后,會自動刪除這些邊界。
?對象類型:可以選擇以多段線還是面域的形式來繪制該邊界。
?預覽:單擊后將關閉對話框,并使用當前圖案填充設置顯示當前定義的邊界。單擊圖形或按Esc鍵返回對話框,單擊鼠標右鍵或按Enter鍵接受圖案填充。如果未指定用于定義邊界的點或者未選擇用于定義邊界的對象,則此選項不可用。
“圖案填充”選項卡中除了以上選項較為常用外,其他選項通常都不需要更改,在填充圖形時保持默認狀態即可。
