AutoCAD 2018——在“漸變色”選項卡中設置漸變色

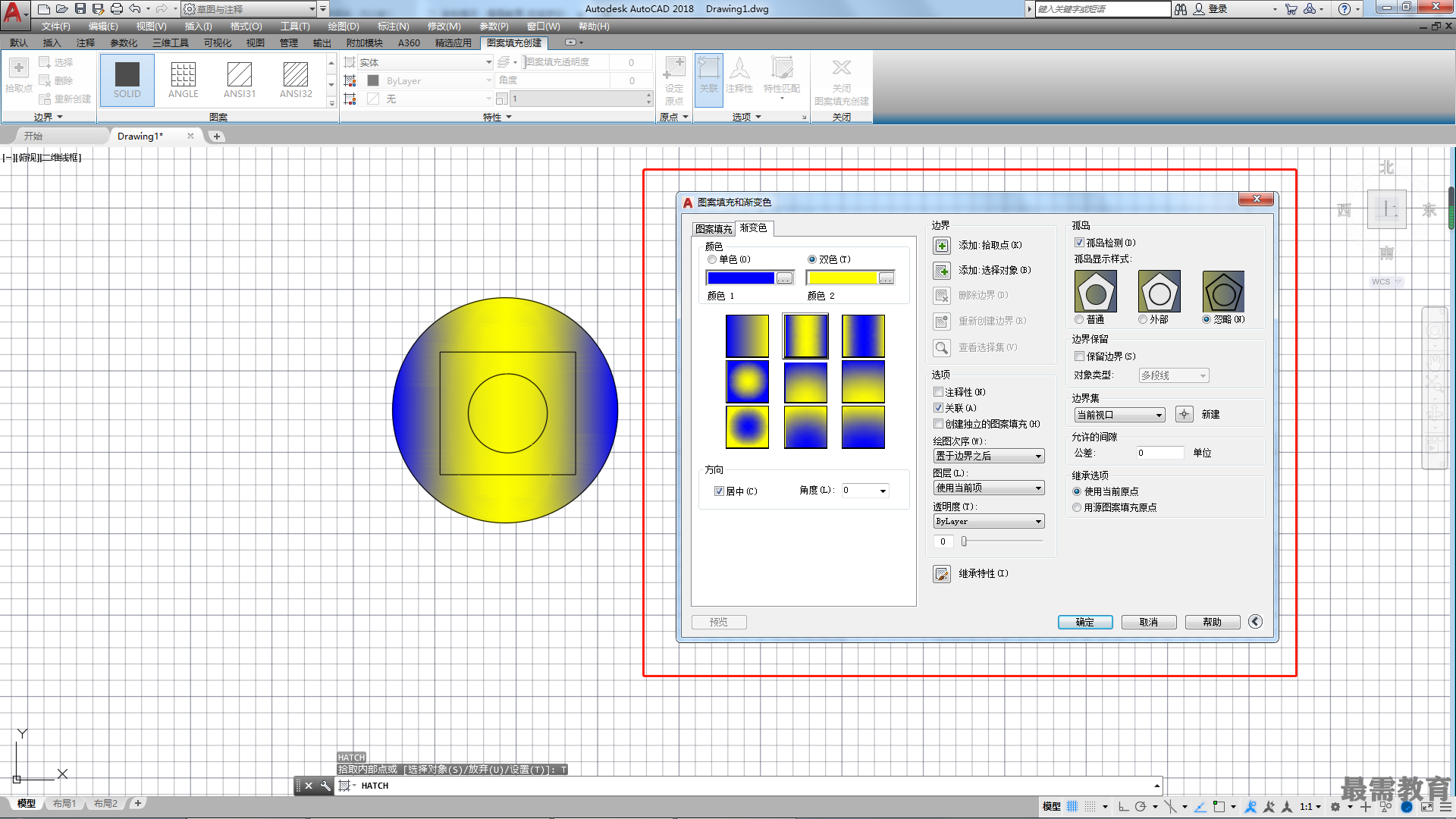

在“圖案填充和漸變色"對話框中選擇“漸變色”選項卡，可以對漸變色填充選項進行設置。單擊選項卡右下方的“更多選項”按鈕, 可以打開隱藏部分的選項內(nèi)容，如圖所示。

在"漸變色”選項卡中除了 "顏色”和“方向” 屬于漸變色填充特有的選項外，其他選項與“圖 案填充”選項卡相同。

?顏色：用于設置漸變色填充的顏色，可以根據(jù)需要選擇單色漸變填充或者雙色漸變填充。

單色：選擇此選項，漸變的顏色將從單色到透明過渡。

雙色：選擇此選項，漸變的顏色將從第一種顏色到第二種顏色過渡。

顏色樣本：用于快速指定漸變填充的顏色。

漸變樣式：在漸變樣式區(qū)域可以選擇漸變的樣式，如徑向漸變和線性漸變等。

?方向：用于設置漸變色的填充方向，還能根據(jù)需要設置漸變的填充角度。

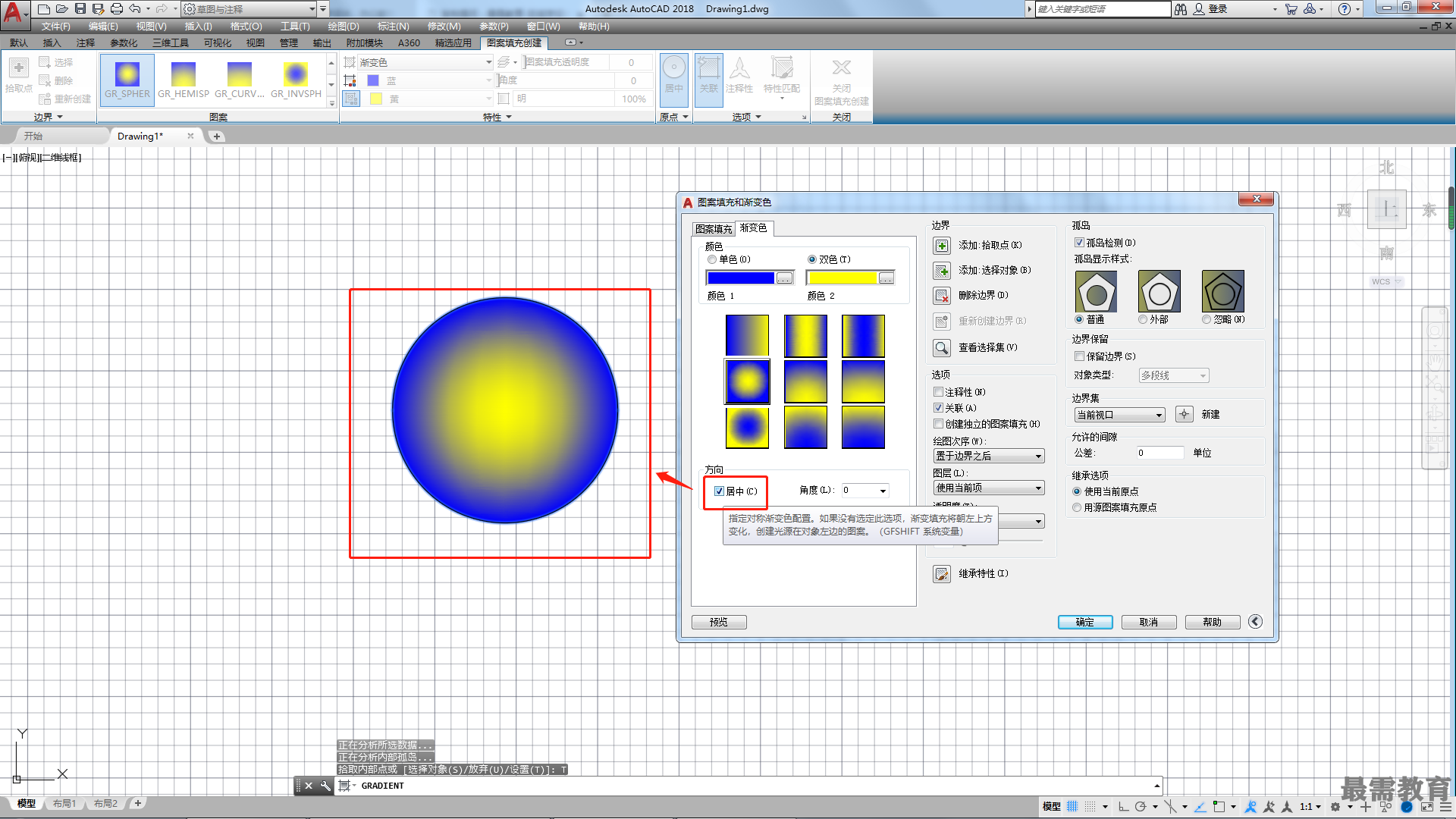

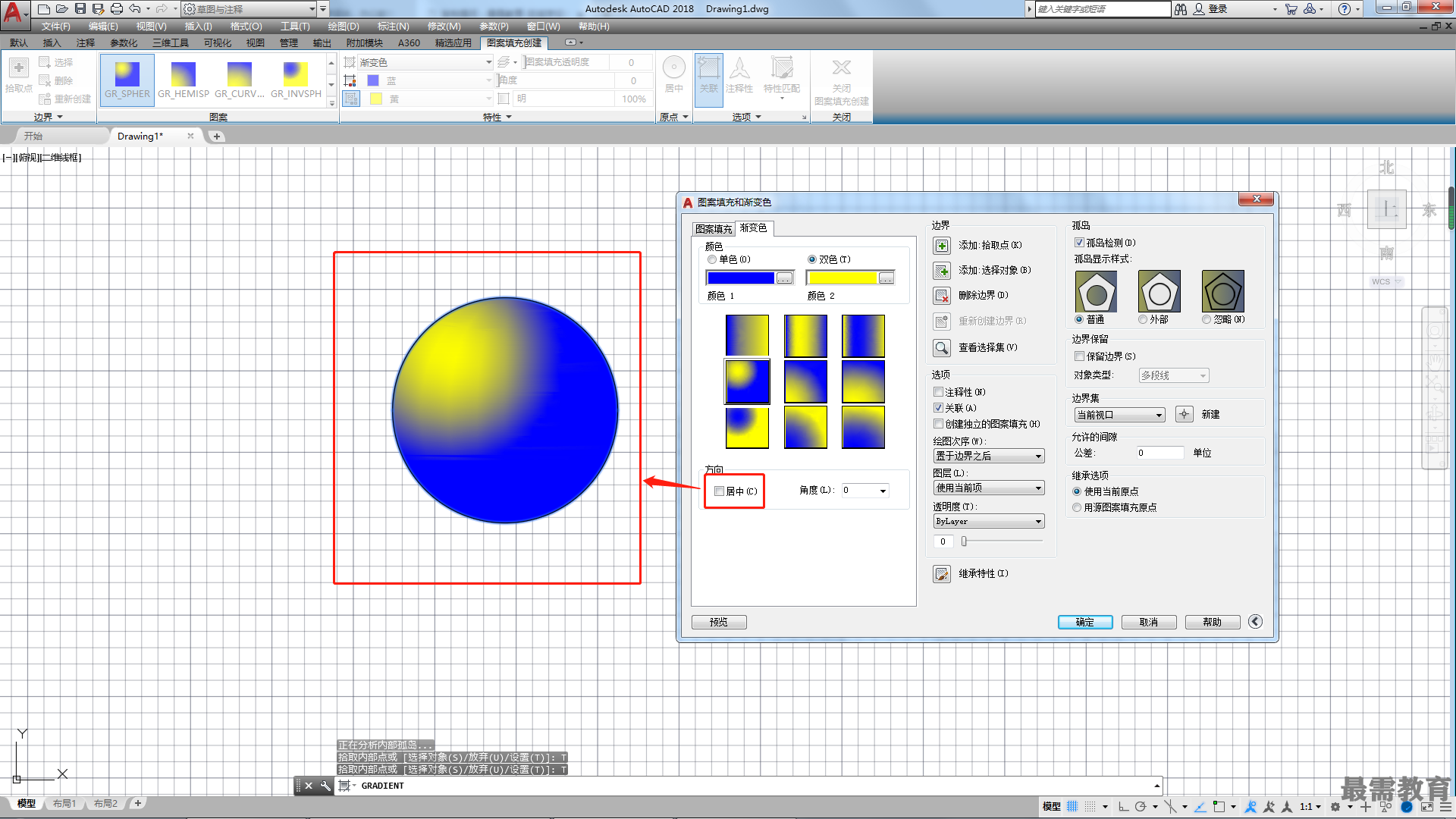

居中：選中該復選框，顏色將從中心開始漸變，如圖所示的是對稱的漸變效果。取消選擇該復選框，顏色將不對稱漸變，如圖所示的是不對稱的漸變效果。

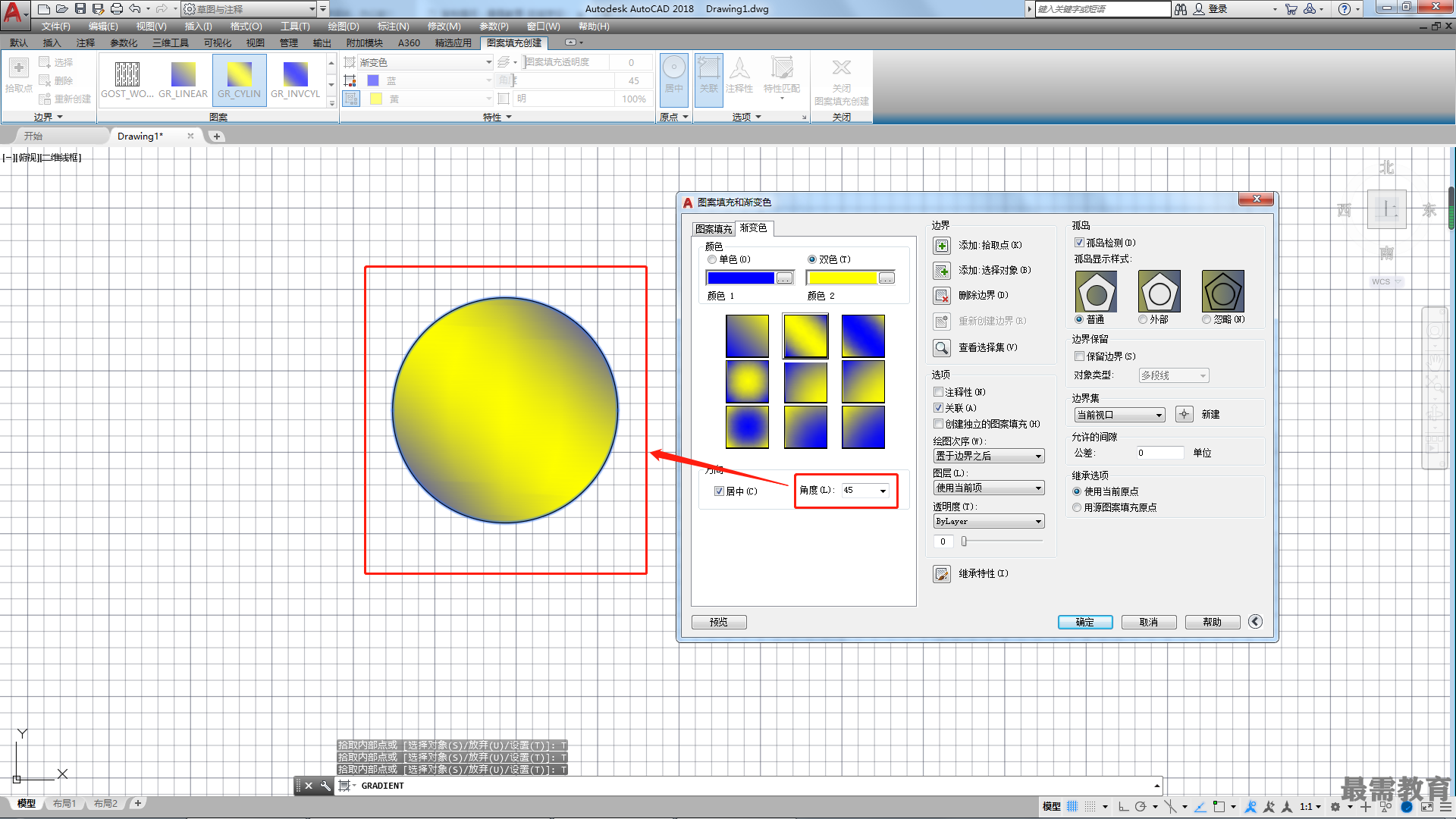

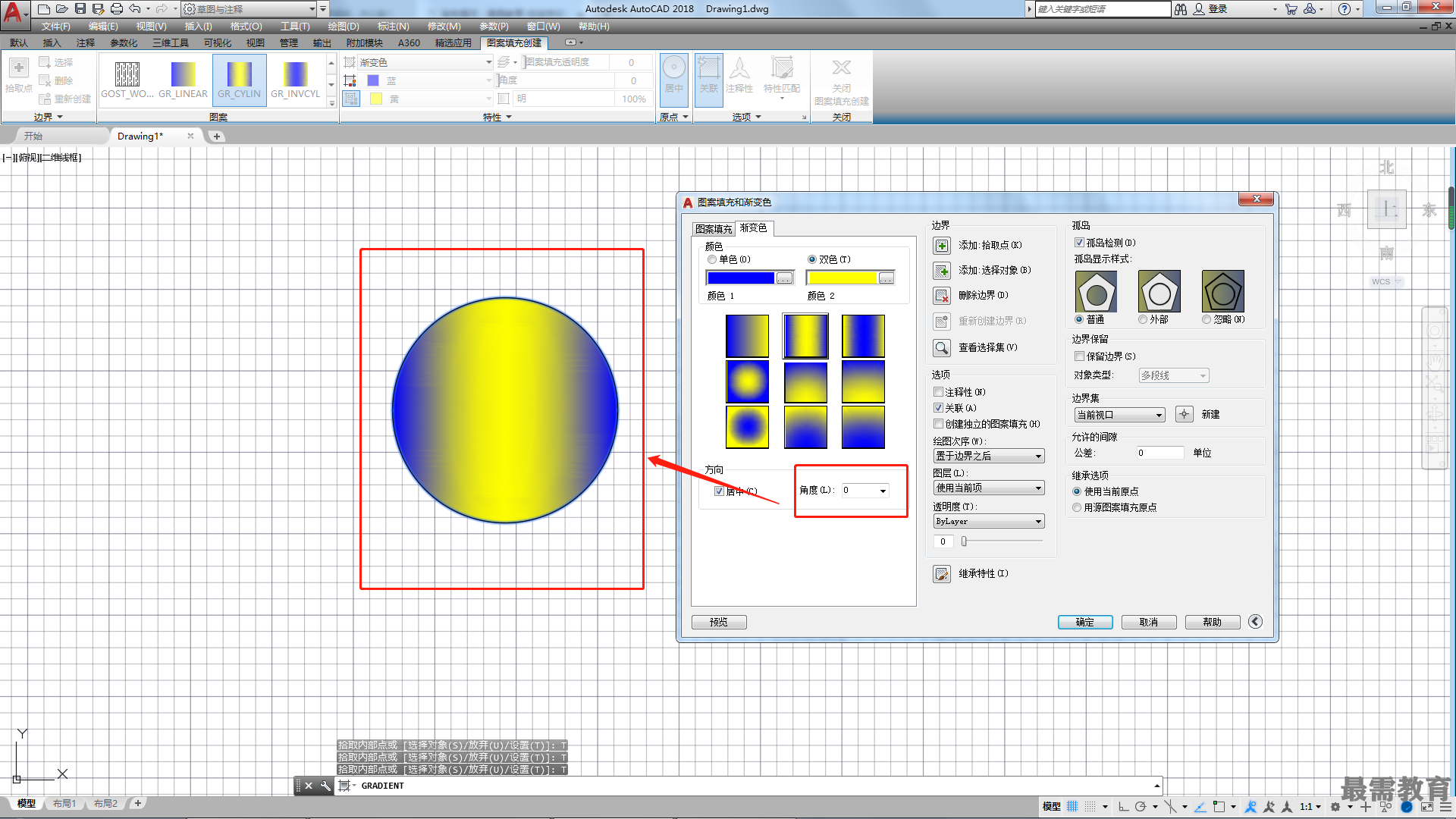

角度:用于設置漸變色填充的角度。如圖所示的是0°線性漸變效果，如圖所示的是 45°線性漸變效果。
