AutoCAD 2018——關聯圖案填充編輯

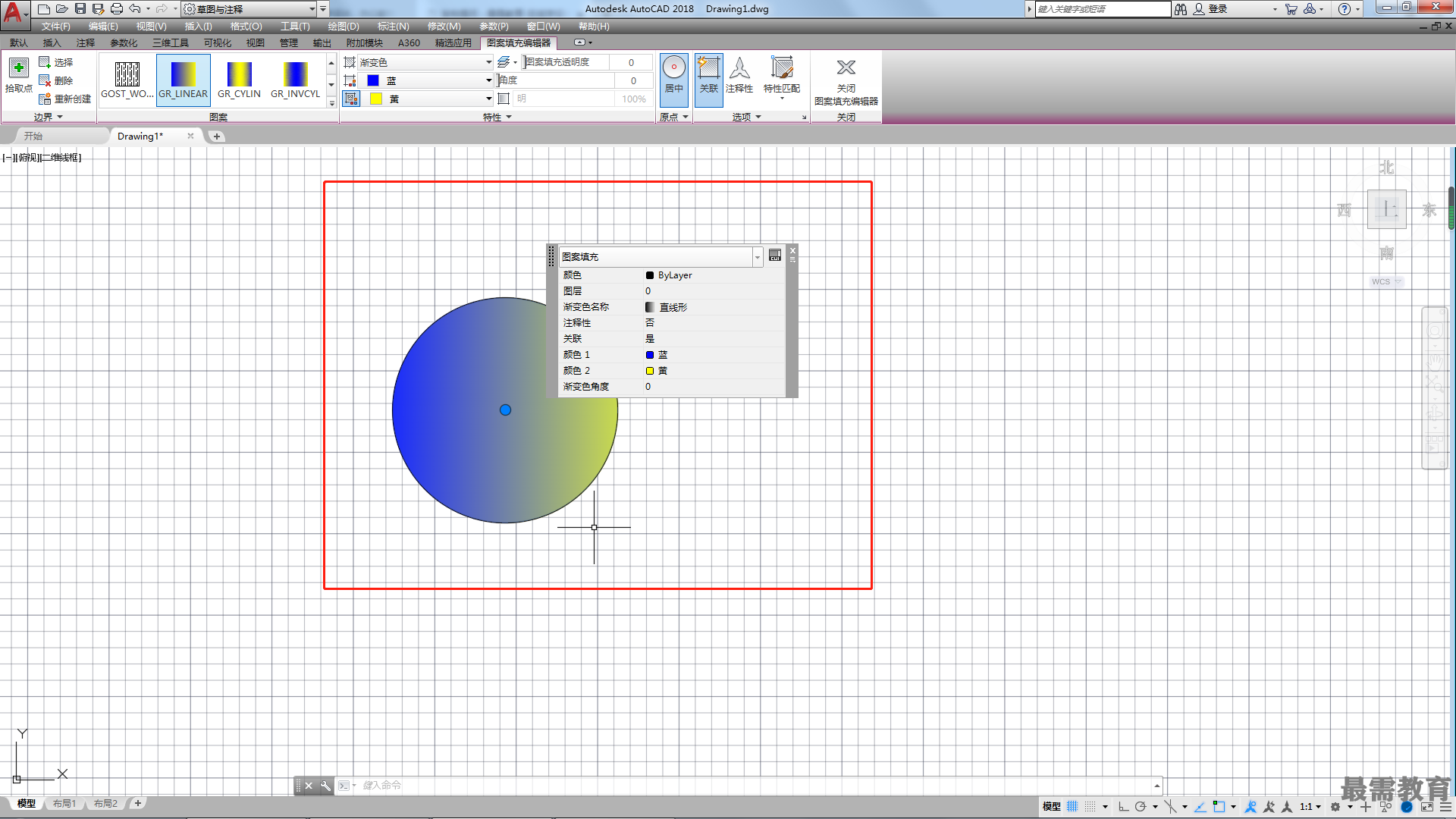

雙擊填充的圖案，可以打開"圖案填充”選項板進行圖案編輯，如圖所示。

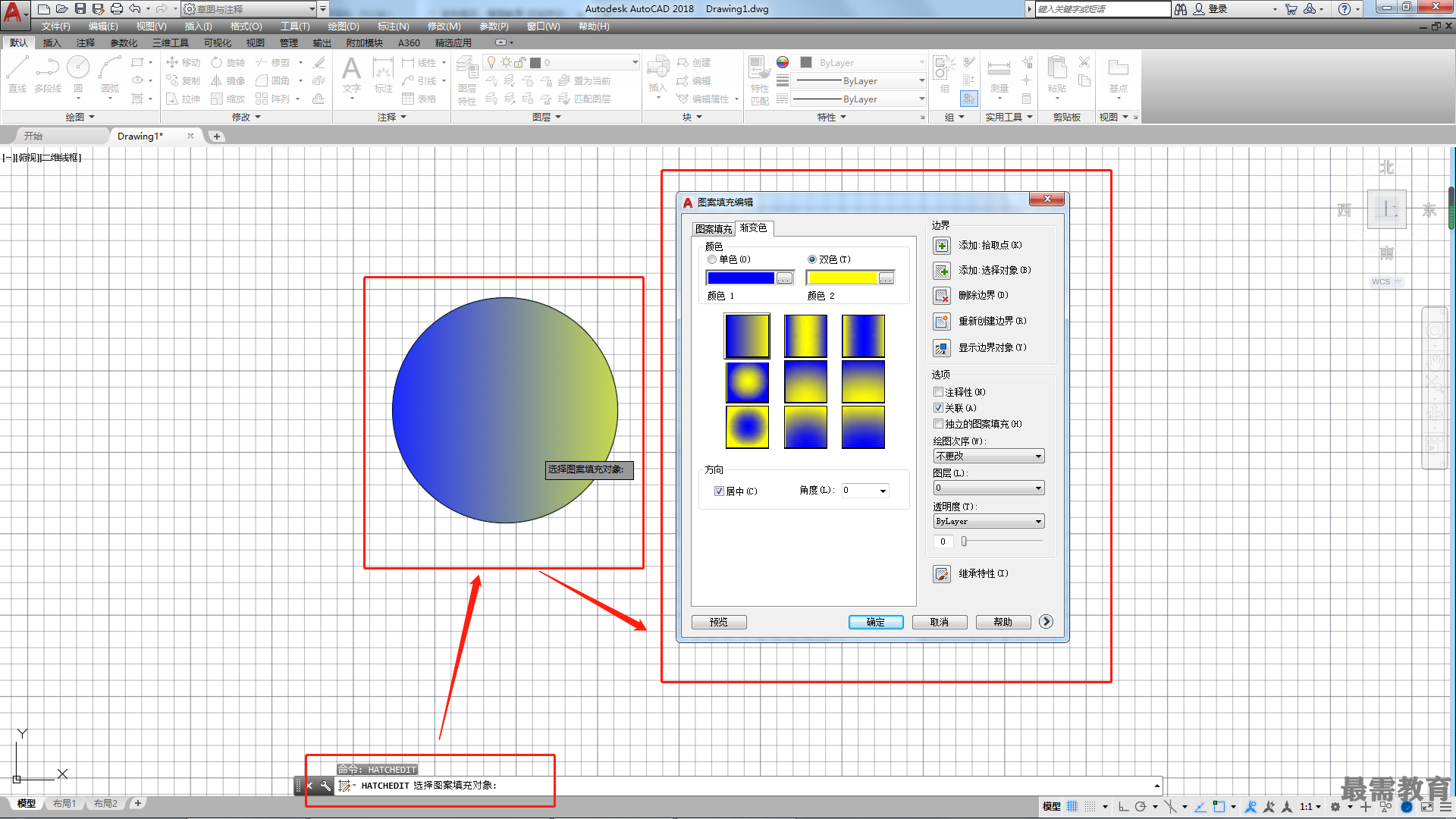

執行HATCHEDIT命令，選擇要編輯的圖案，可以打開“圖案填充編輯”對話框，無論是關聯填充圖案還是非關聯填充圖案，都可以在該對話框中編輯，如圖所示。使用編輯命令修改填充邊界后，如果填充邊界繼續保持封閉，則圖案填充區域自動更新，并保持關聯性；如果邊界不再保持封閉，則其關聯性消失。
