AutoCAD 2018——尺寸標注的組成元素

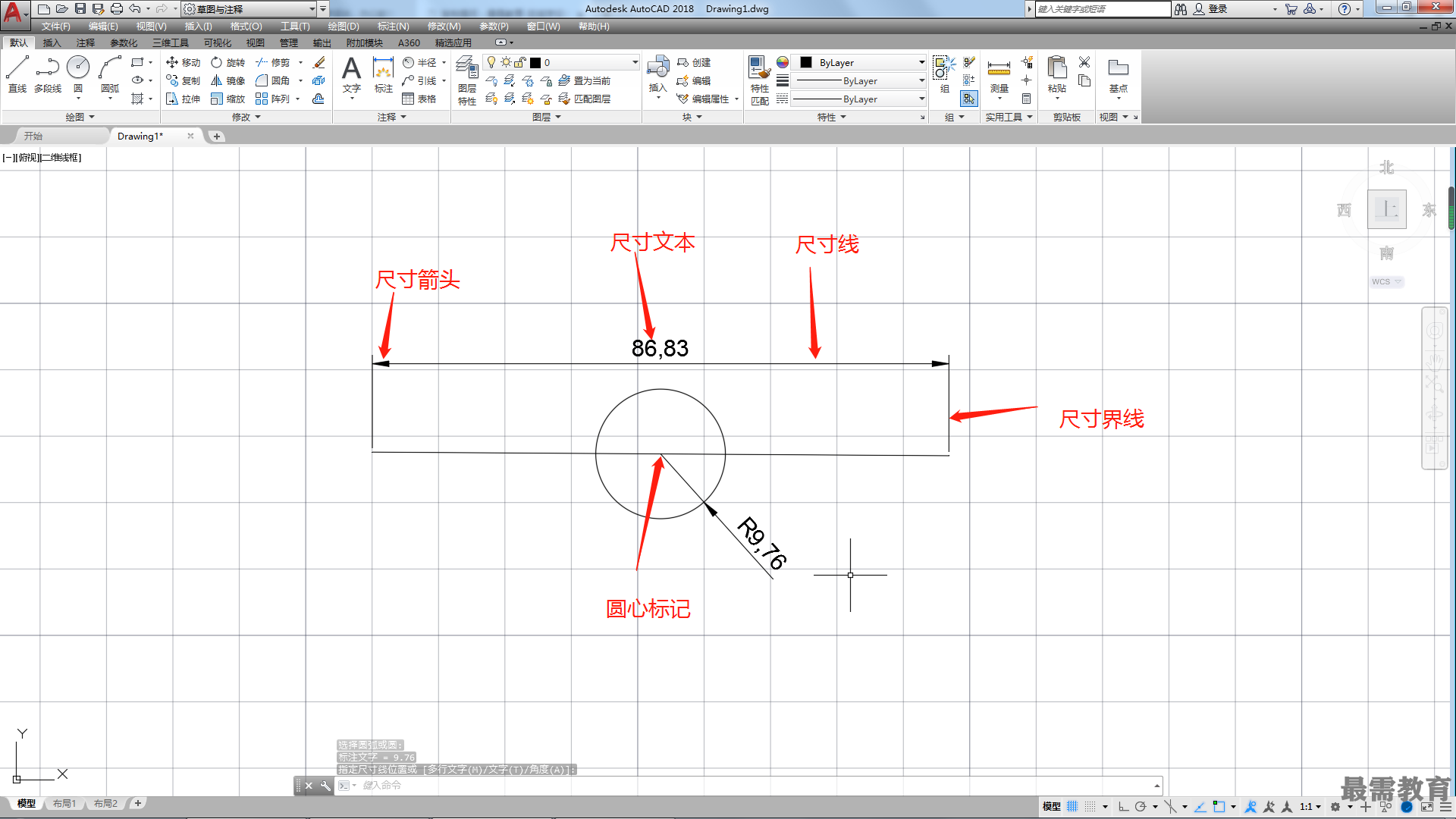

通常，尺寸標注由尺寸線、尺寸界線、尺寸箭頭、尺寸文本和圓心標記組成，如圖所示。

?尺寸線：在預設狀態下，尺寸線位于兩條尺寸界線之間，尺寸線的兩端有兩個箭頭，尺寸文本沿著尺寸線顯示。

?尺寸界線：尺寸界線是由測量點引出的界線。通常尺寸界線用于線性及角度尺寸的標注。在預設狀態下，尺寸界線與尺寸線是互相垂直的，也可以將它改變?yōu)閮A斜所需的角度。AutoCAD可以將尺寸界線隱藏起來。

?尺寸箭頭：箭頭位于尺寸線與尺寸界線相交處，表示尺寸線的終止端。在不同的情況下通常使用不同樣式的箭頭符號來表示。在AutoCAD中，可以用閉合箭頭、短斜線、開口箭頭、圓點及自定義符號來表示尺寸線的終止。

?尺寸文本：尺寸文本是用來標明圖紙中的距離和角度等的數值及說明文字的。標注時可以使用AutoCAD中自動給出的尺寸文本，也可以自己輸入新的文本。尺寸文本的大小和采用的字體可以根據需要重新設置。

?圓心標記：圓心標記通常用來標示圓或圓弧的中心，它由兩條相互垂直的短線組成，交叉點就是圓的中心，如圖所示。
