AutoCAD 2018——創建標注樣式
尺寸標注樣式?jīng)Q定著尺寸各個組成部分的外觀形式。在沒有改變尺寸標注樣式時,當前尺寸標注樣式將作為預設的標注樣式。系統預設標注樣式為ISO-25,有時可根據實際情況重新建立尺寸標注樣式。執行標注樣式命令的方法有如下3種。
第1種:選擇“標注>標注樣式”菜單命令。
第2種:輸入"DIMSTYLE”(D)并確認。

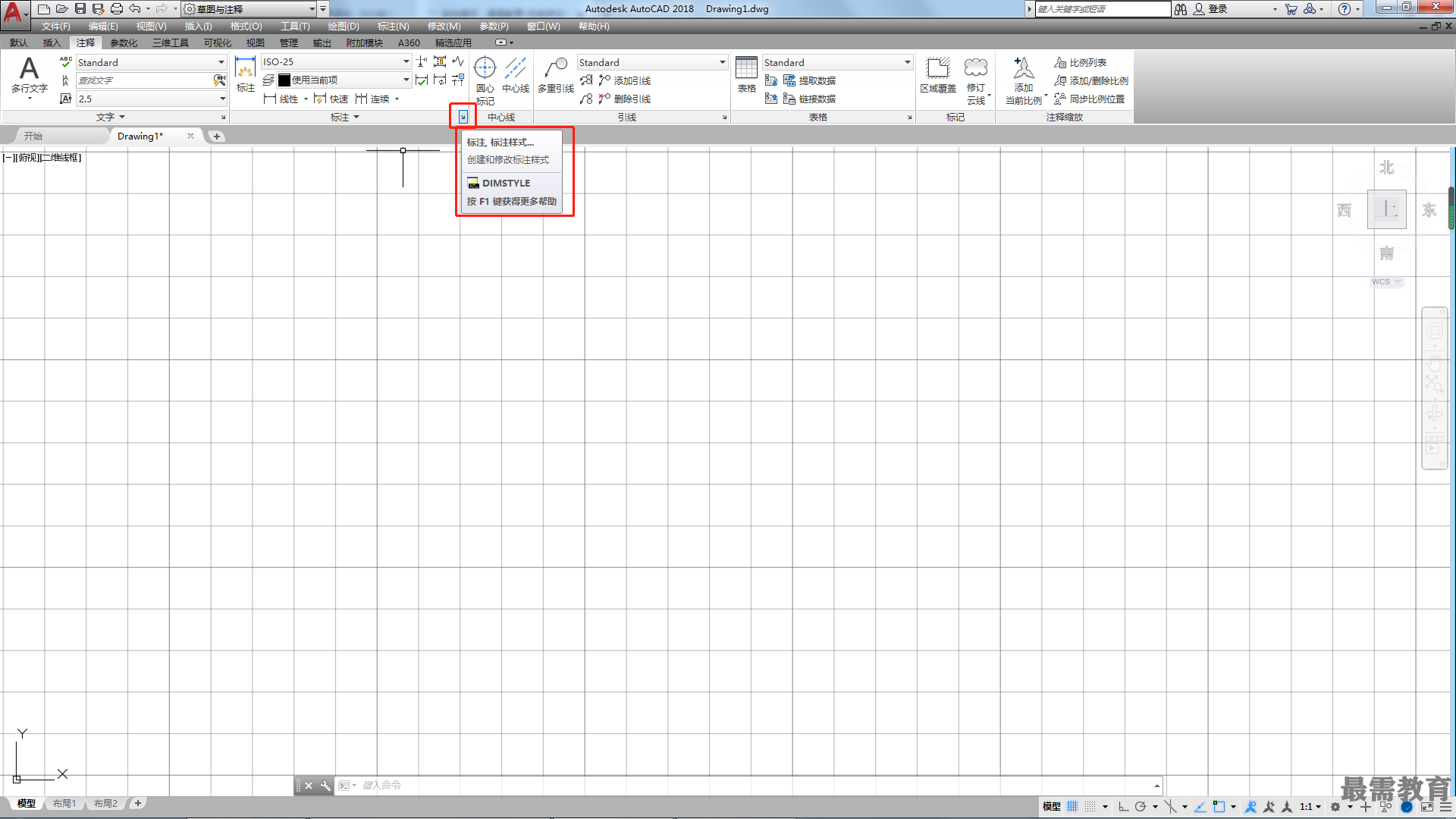

第3種:選擇“注釋”標簽,單擊“標注”面板中的“標注樣式”按鈕,如圖所示。

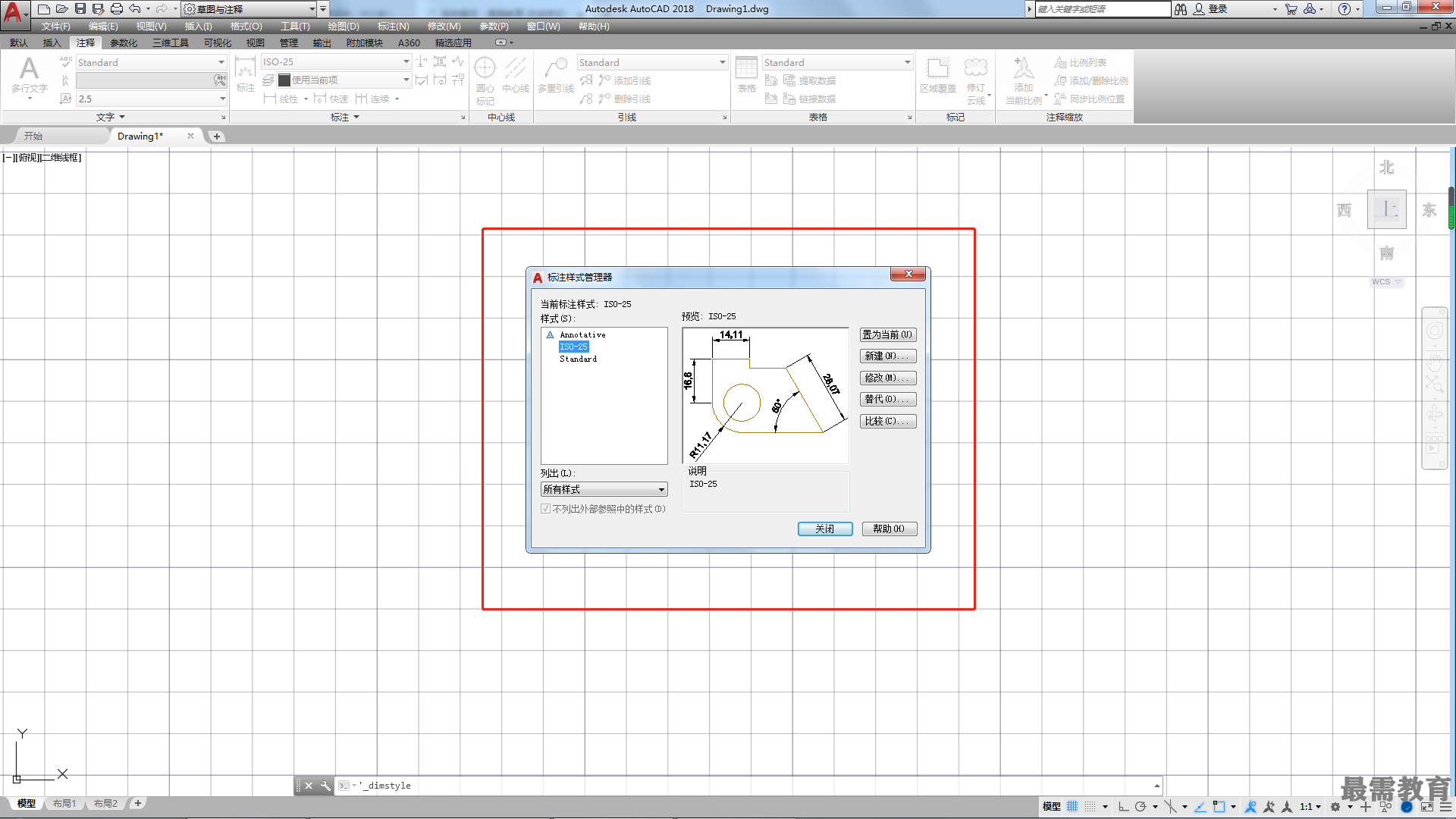

執行以上一種操作后,將打開“標注樣式管理器”對話框,在該對話框中可以新建標注樣式,也可以對原有的標注樣式進行修改,如圖所示。
“標注樣式管理器”對話框主要選項介紹
?當前標注樣式:顯示當前的標注樣式名稱。
?樣式:列表中顯示圖形中的所有標注樣式。
?列出:在該下拉列表中,可以選擇顯示哪些標注樣式。
?置為當前:單擊該按鈕,可以將選定的標注樣式設置為當前標注樣式。

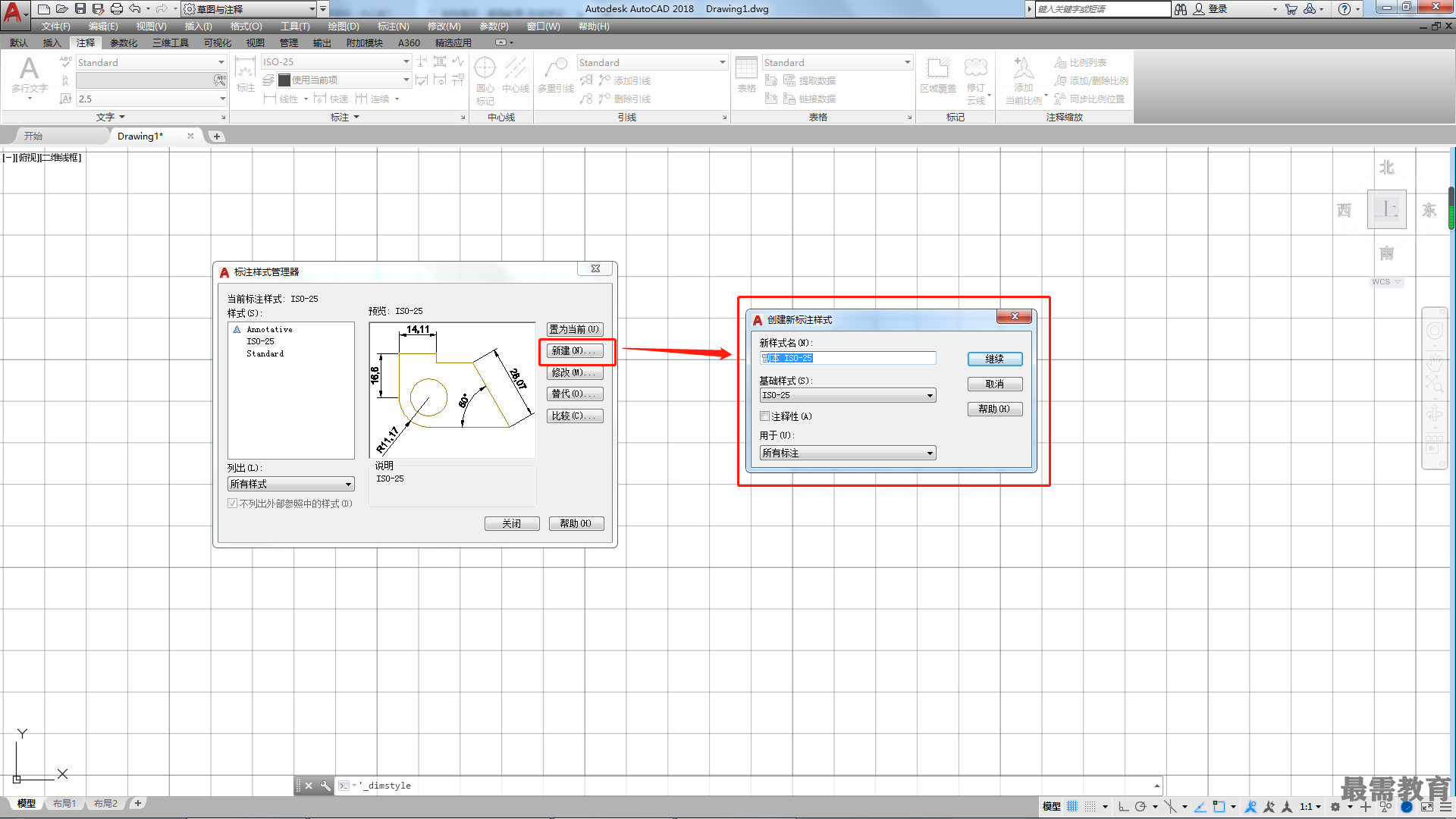

?新建:單擊該按鈕,打開“創建新標注樣式”對話框,在該對話框中可以創建新的標注樣式,如圖所示。

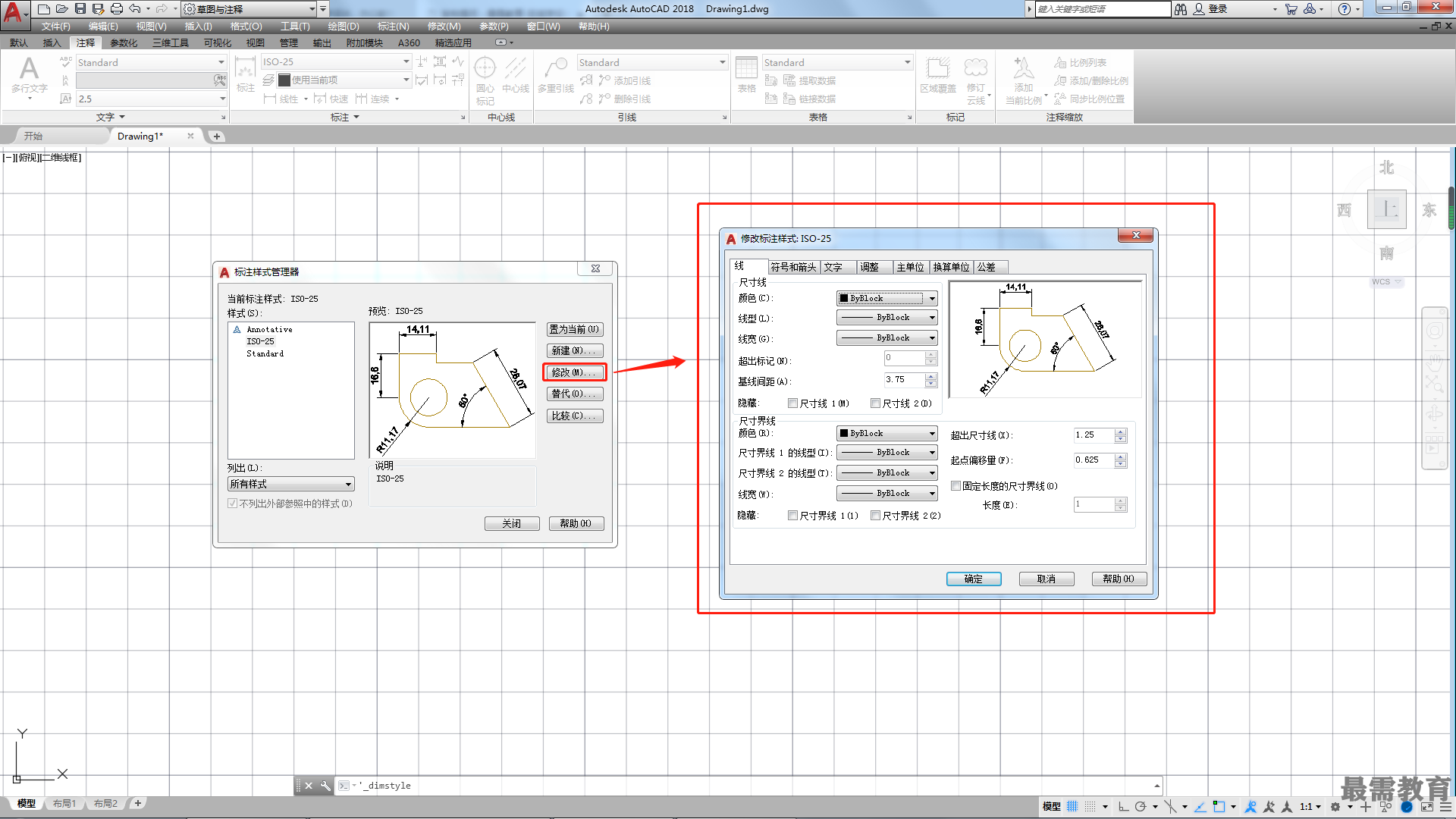

?修改:單擊該按鈕,打開“修改標注樣式”對話框,在該對話框中可以修改標注樣式,如圖所示。

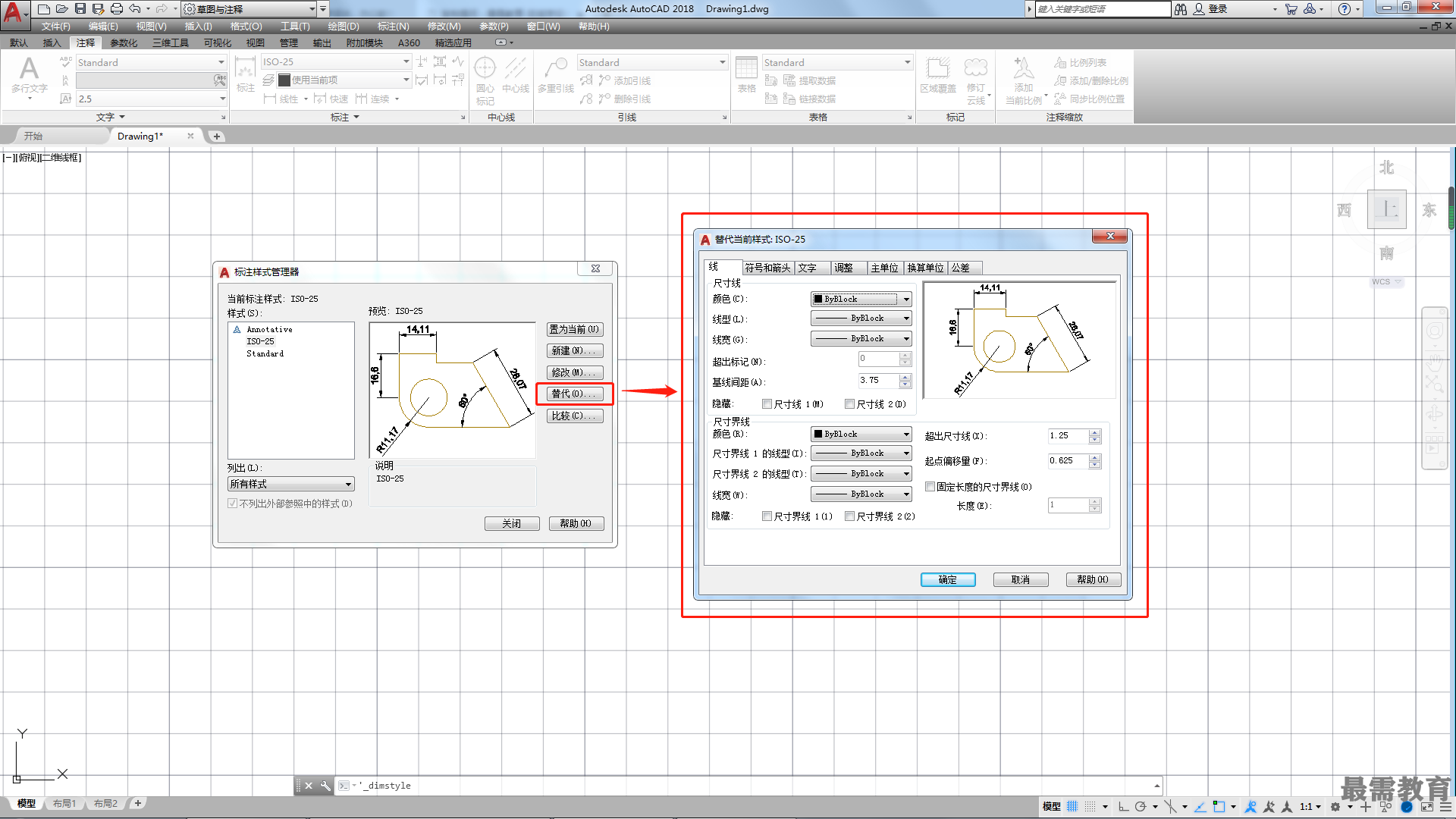

?替代:單擊該按鈕,打開“替代當前樣式”對話框,在該對話框中可以設置標注樣式的臨時替代選項,如圖所示。

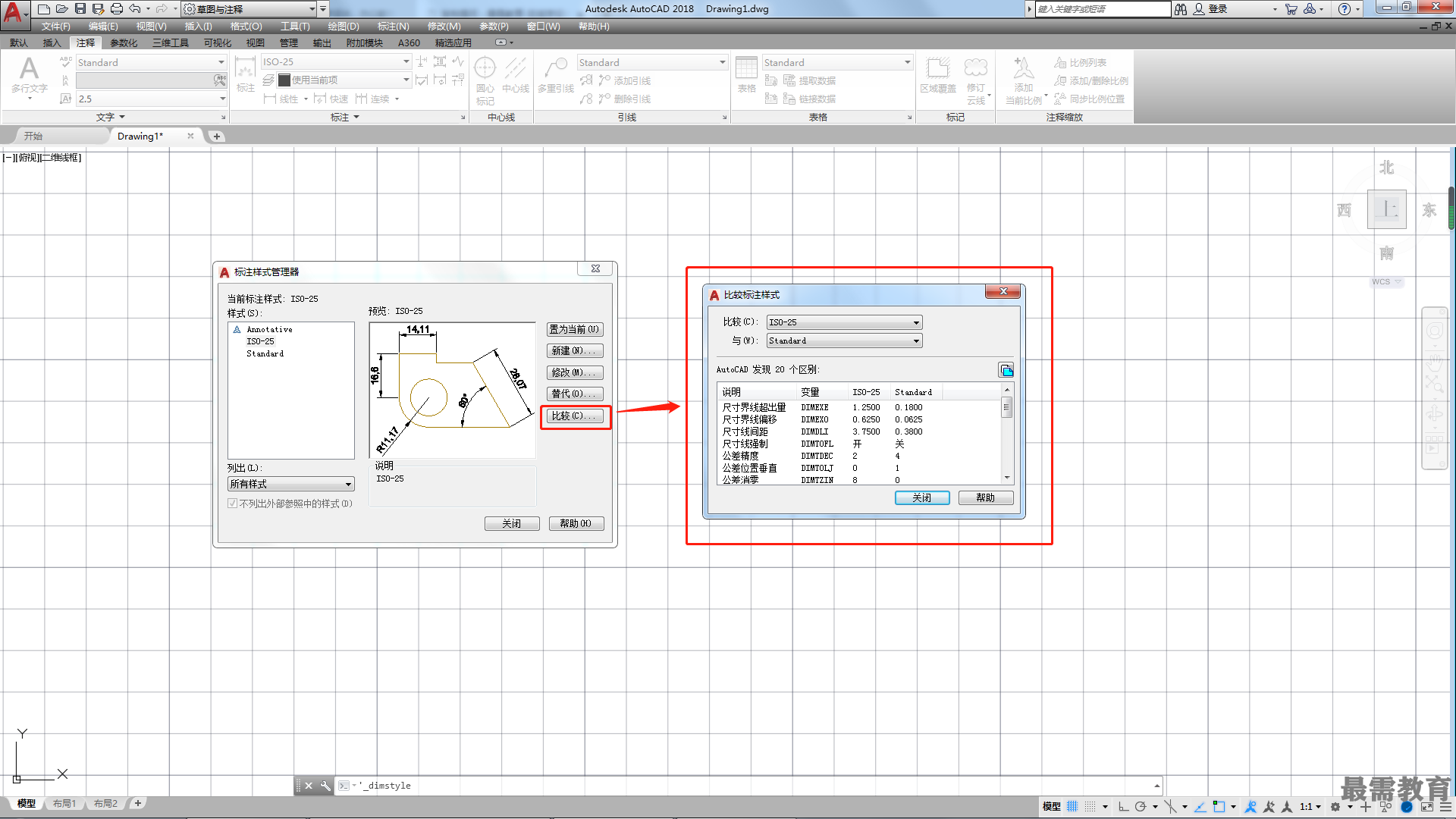

?比較:單擊該按鈕,打開“比較標注樣式”對話框,在該對話框中可以比較兩種標注樣式的特性,也可以列出一種樣式的所有特性,如圖所示。

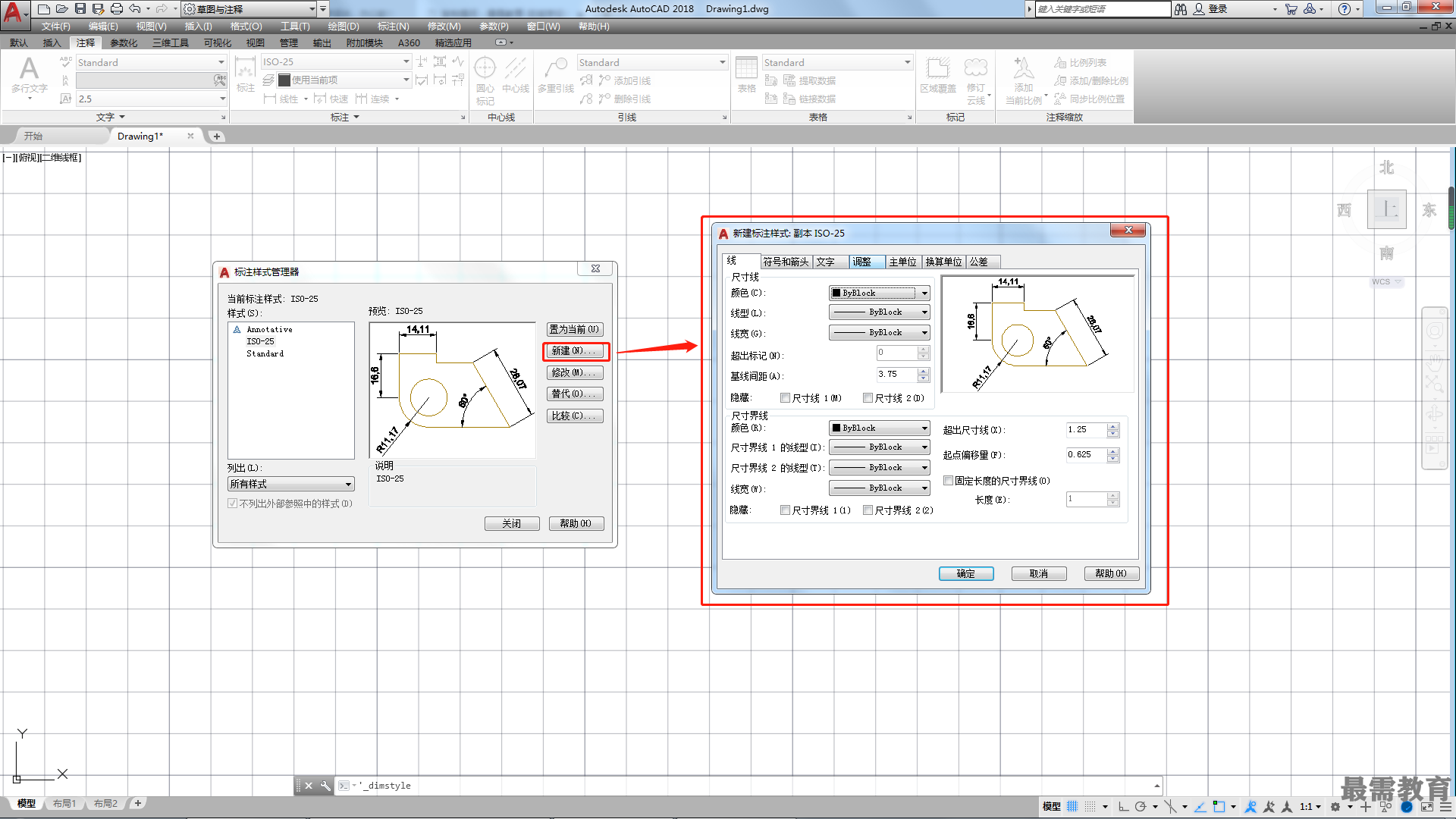

執行DIMSTYLE (D)命令后,在"標注樣式管理器”對話框中單擊"新建”按鈕,打開“創建新標注樣式”對話框,然后單擊“繼續”按鈕,打開“新建標注樣式”對話框,如圖所示。設置標注樣式并確認,即新建了一種標注樣式,該樣式將顯示在"標注樣式管理器”對話框中,如圖所示。
