AutoCAD 2018——設置尺寸線樣式

“新建標注樣式”對話框的“線”選項卡用于設置標注的尺寸線和尺寸界線的顏色、線型和線寬等。

"線”選項卡主要選項介紹

?尺寸線：用于設置尺寸線的基本樣式。

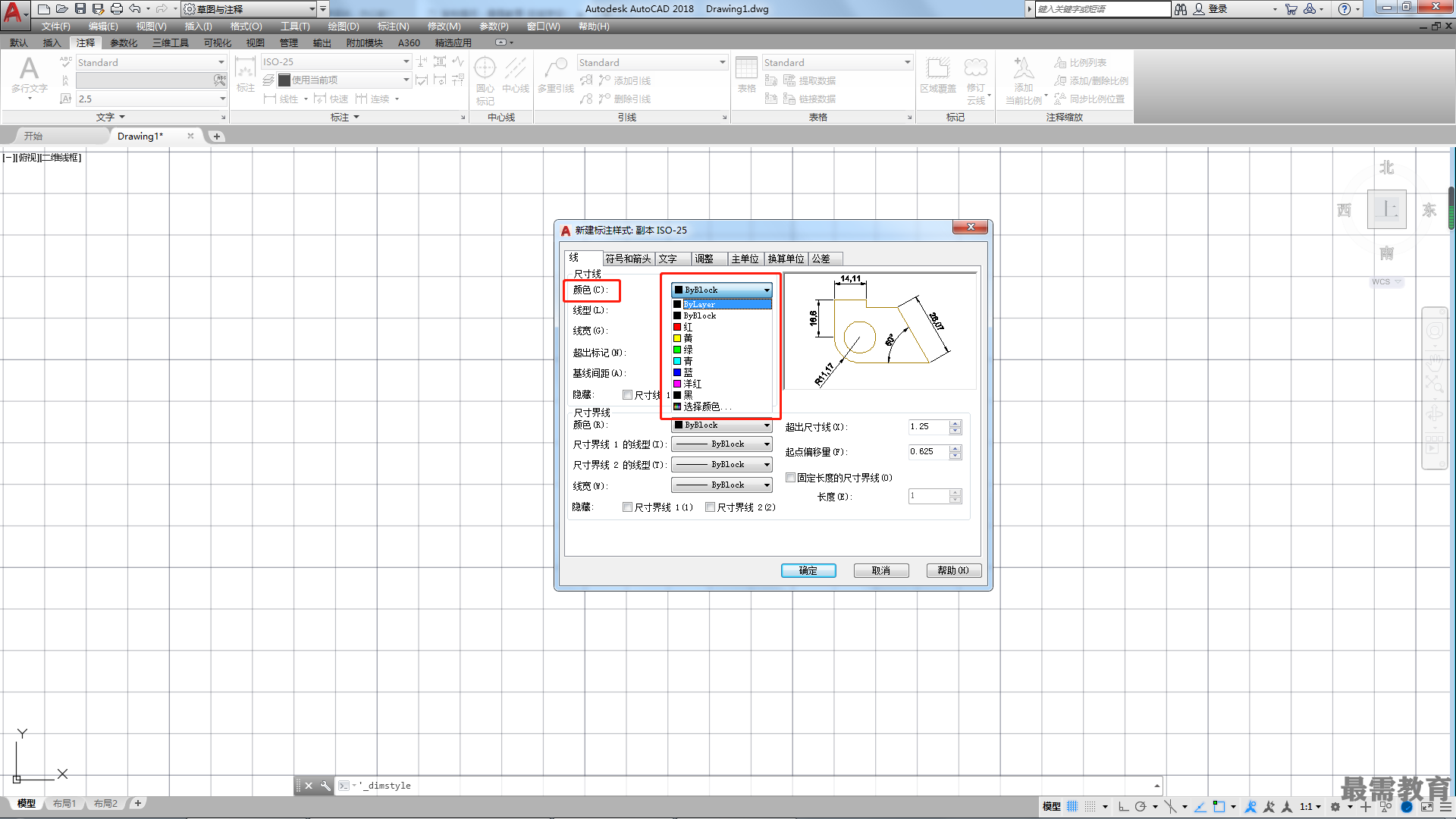

顏色：在顏色下拉列表中可以選擇尺寸線的顏色，如圖所示。

線型：在該下拉列表中，可以選擇尺寸線的線型，如圖所示。

線寬：在該下拉列表中，可以選擇尺寸線的線寬。

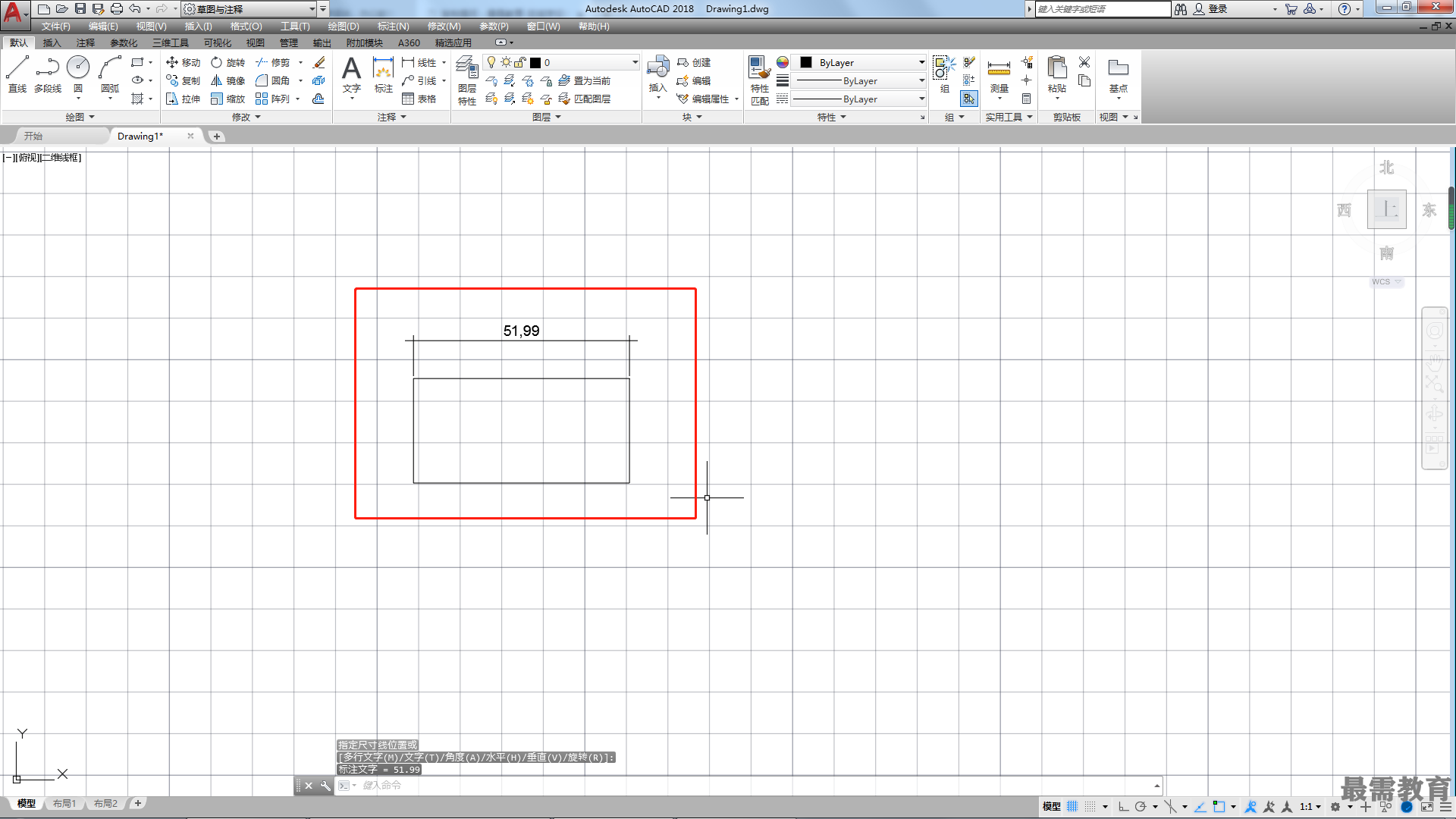

超出標記：當使用傾斜標記、建筑標記、積分標記或無箭頭標記時，使用該文本框可以設置尺寸線超出尺寸界線的長度，如圖所示的是沒有超出標記的樣式，如圖所示的是超出標記長度為兩個單位的樣式。

基線間距：設置在進行基線標注時尺寸線的間距。

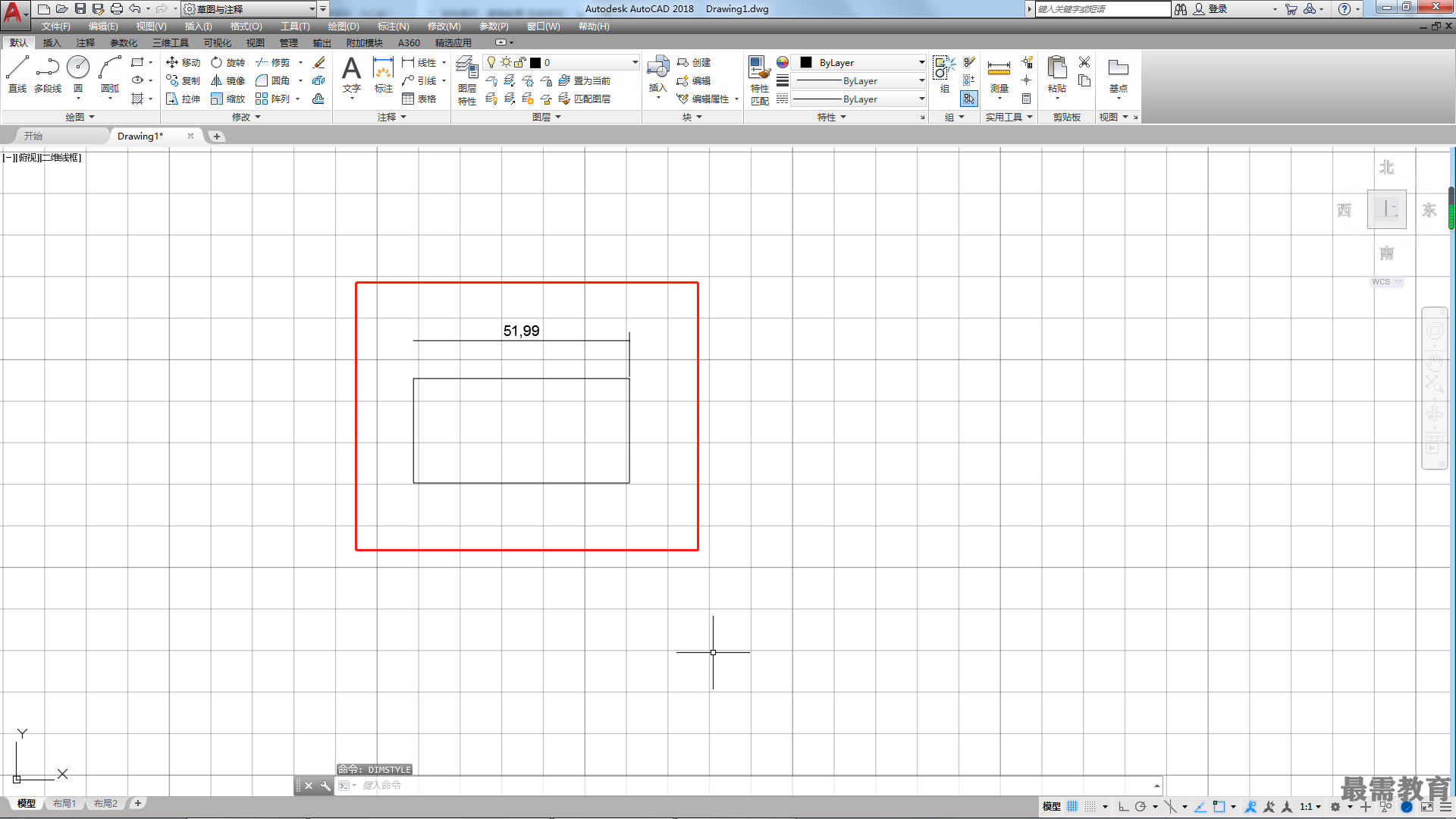

隱藏：用于控制第一條和第二條尺寸線的顯示與隱藏狀態。如圖所示的是隱藏尺寸線1的情況，如圖所示的是隱藏尺寸線2的情況。

?尺寸界線：用于設置尺寸界線的基本樣式。

顏色：在該下拉列表中，可以選擇尺寸界線的顏色；如果單擊列表底部的“選擇顏色”選項，將打開“選擇顏色”對話框。

尺寸界線1的線型：在該下拉列表中，可以選擇尺寸界線1的線型。

尺寸界線2的線型：在該下拉列表中，可以選擇尺寸界線2的線型。

線寬：在該下拉列表中，可以選擇尺寸界線的線寬。

超出尺寸線：用于設置尺寸界線超出尺寸的長度。如圖所示的是超出尺寸線長度為6個單位的情況，如圖所示的是超出尺寸線長度為2個單位的情況。

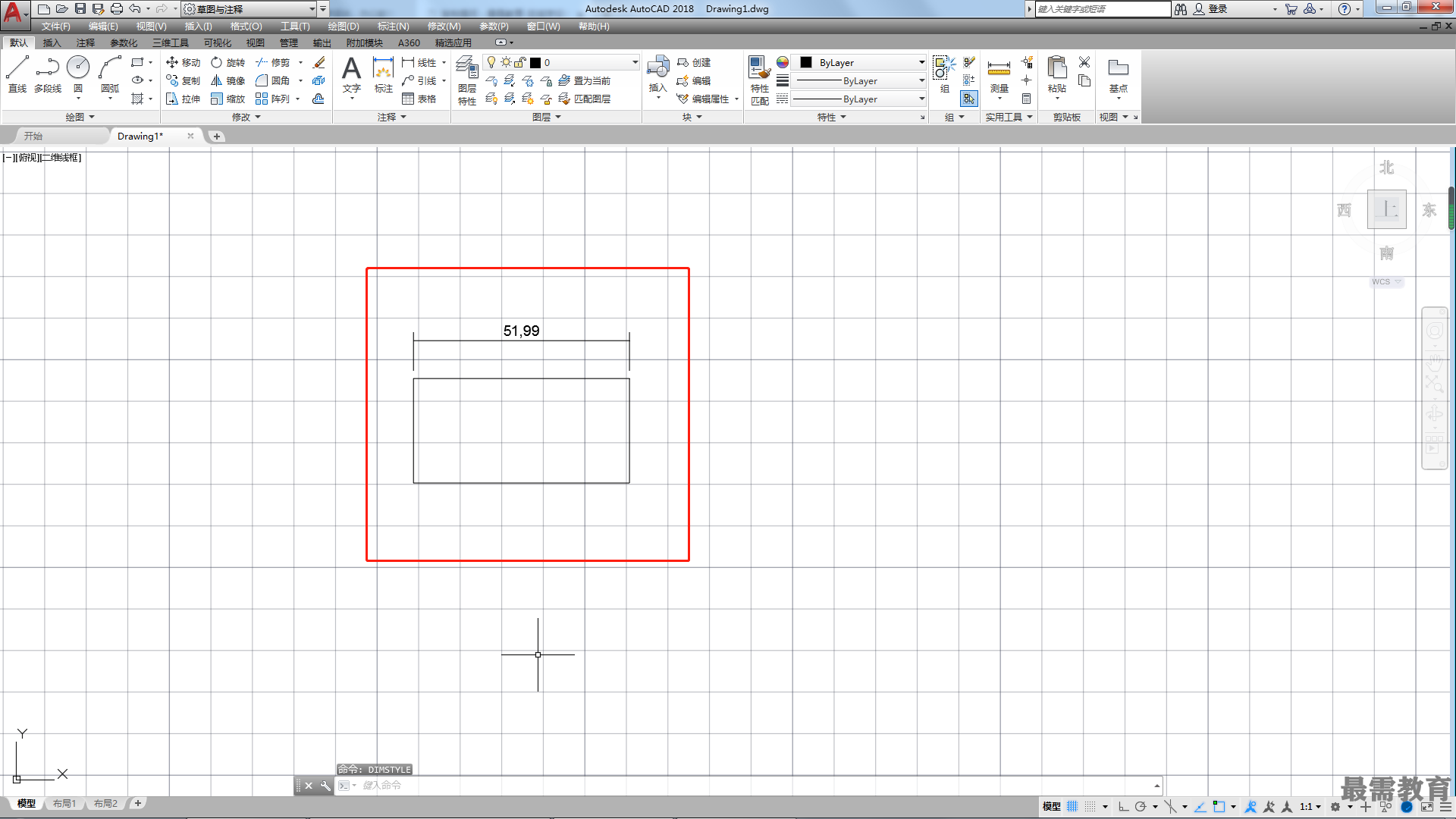

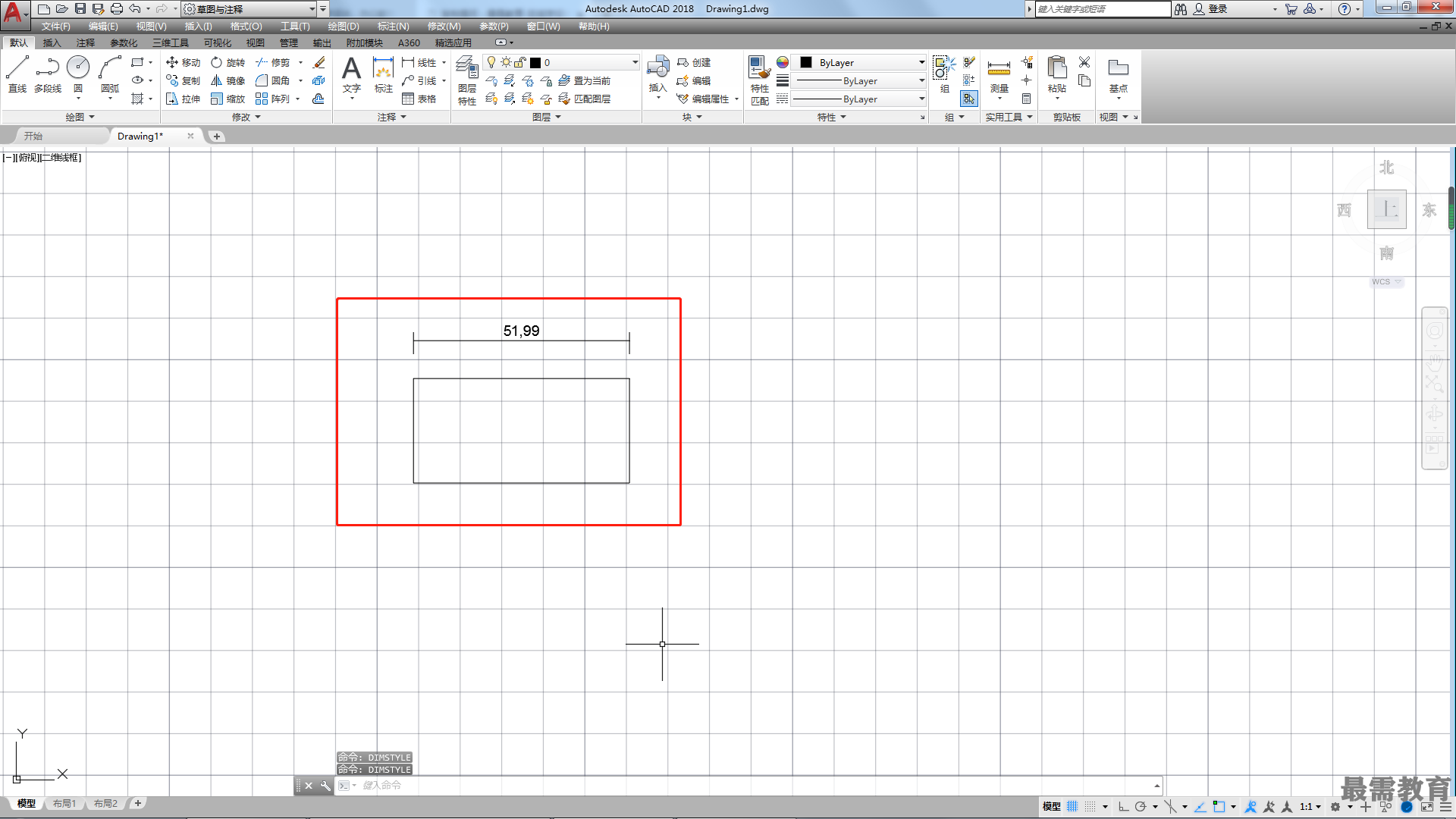

起點偏移量：設置標注點到尺寸界線起點的偏移距離。如圖所示的是起點偏移量為2個單位，如圖所示的是起點偏移量為6個單位。

固定長度的尺寸界線：選中該復選框后，可以在下方的“長度”文本框中設置尺寸界線的固定長度。

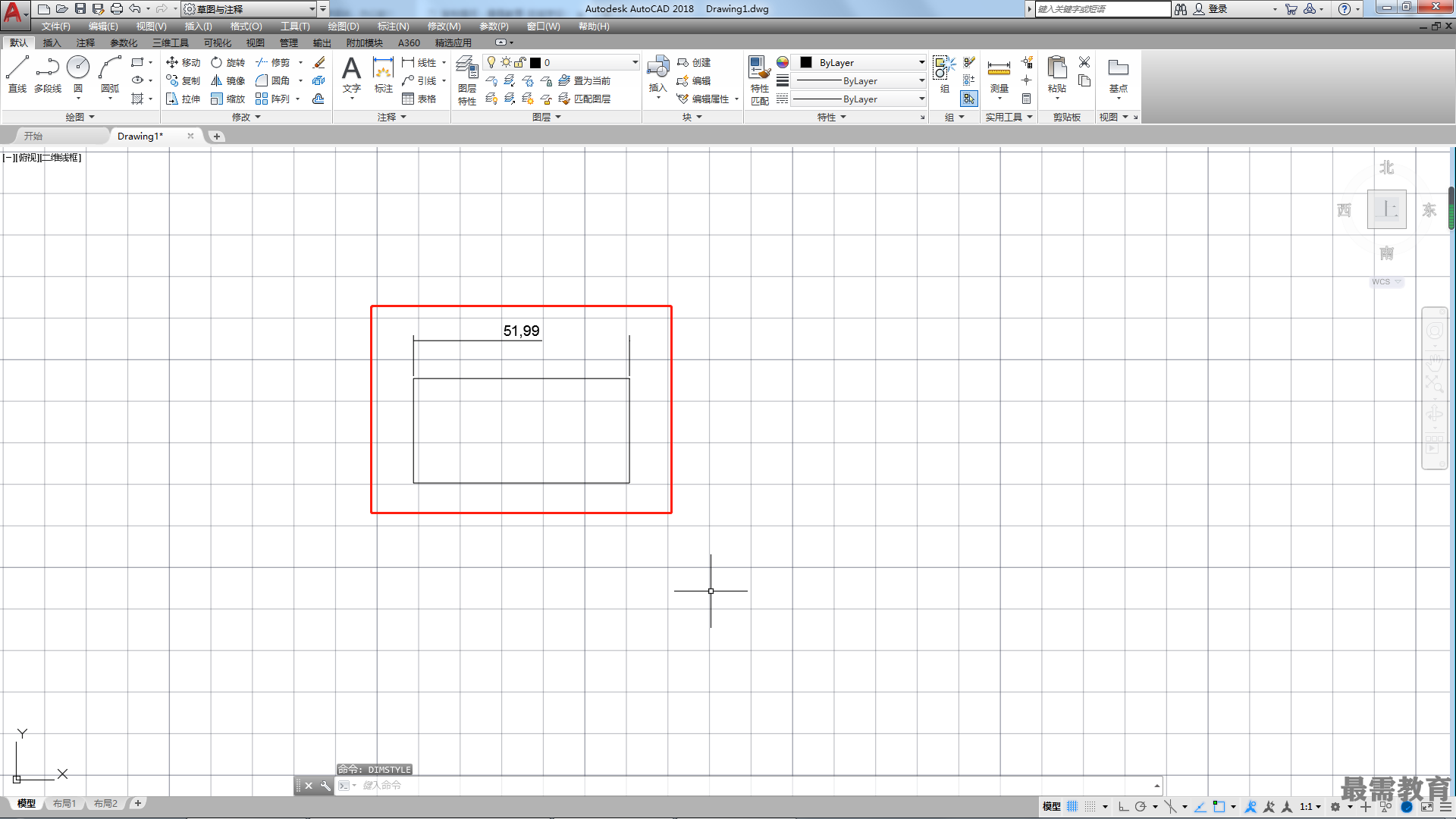

隱藏：用于控制第一條和第二條尺寸界線的顯示與隱藏狀態。如圖所示的是隱藏尺寸界線1的情況，如圖所示的是隱藏尺寸界線2的情況。
