AutoCAD 2018——設置標注符號和箭頭樣式

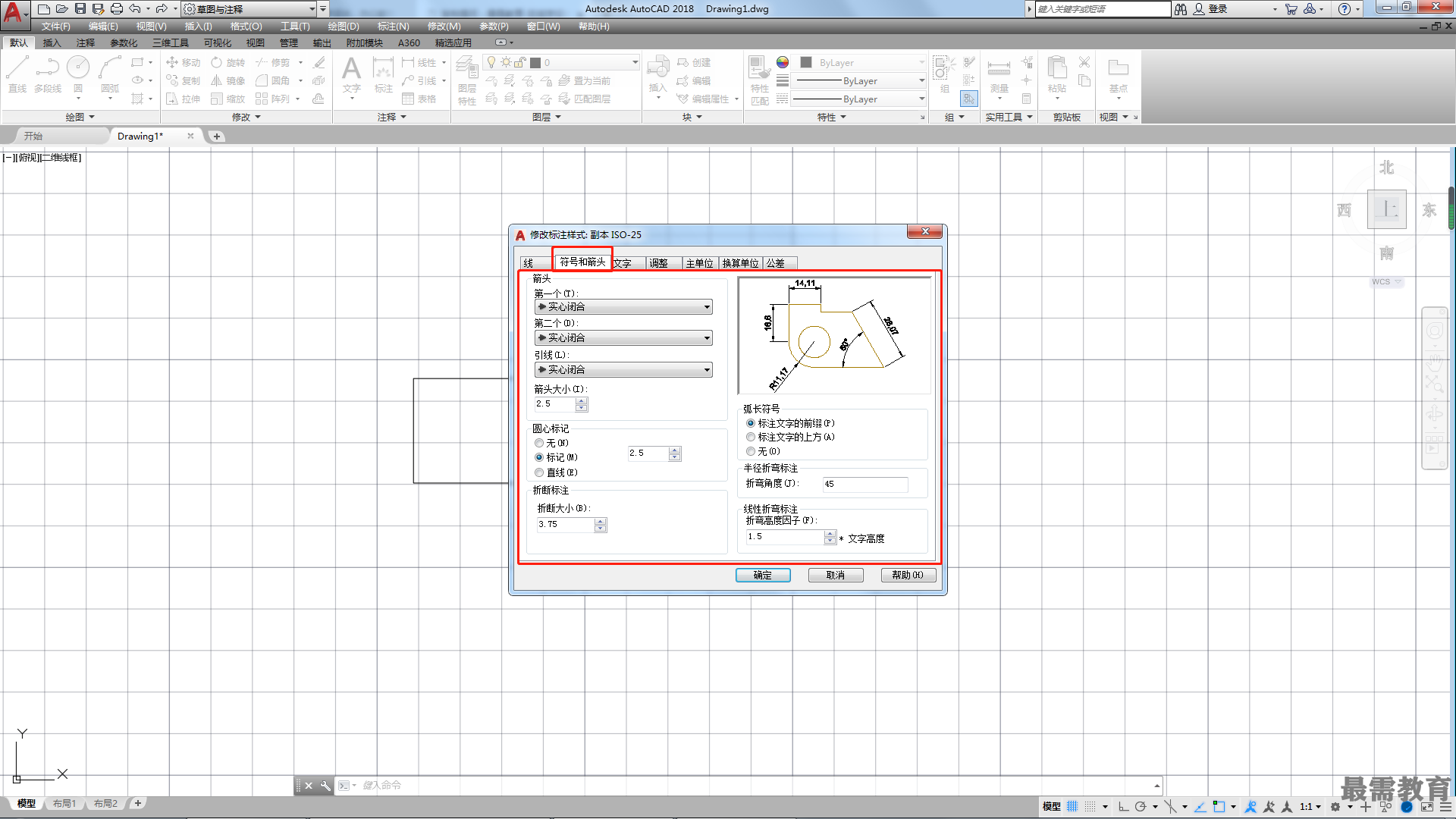

選擇"符號和箭頭"選項卡，在該選項卡中可以設置符號和箭頭樣式、大小及圓心標記的大小等，如圖所示。

"符號和箭頭”選項卡主要選項介紹

?箭頭：用于設置箭頭的樣式，其中各項的含義如下。

第一個：在下拉列表中選擇第一條尺寸線的箭頭。在改變第一個箭頭的類型時，第二個箭頭將自動改變，以與第一個箭頭相匹配。

第二個：在該下拉列表中，選擇第二條尺寸線的箭頭。

引線：在該下拉列表中，可以選擇引線的箭頭樣式。

箭頭大?。河糜谠O置箭頭的大小。

?圓心標記：用于控制直徑標注和半徑標注的圓心標記及中心線的外觀，其中常用選項的含義如下。

無：不會創建圓心標記和中心線，該值在系統變量DIMCEN中存儲為0。

標記：創建圓心標記，在系統變量DIMCEN中，圓心標記的大小存儲為正值，在相應的文本框中可以輸入圓心標記的大小。

直線：創建中心線，中心線的大小在系統變量DIMCEN中存儲為負值。

?折斷標注：用于控制折斷標注的間距，其中的“折斷大小”文本框用于顯示和設置折斷標注的間距大小。

?弧長符號：用于控制弧長標注中圓弧符號的顯示與隱藏，其中常用選項的含義如下。

標注文字的前綴：將弧長符號放置在標注文字之前。

標注文字的上方：將弧長符號放置在標注文字的上方。

無：不顯示弧長符號。

?半徑折彎標注：用于控制半徑標注折彎線的顯示。半徑折彎標注通常在圓或圓弧的中心點位于界面外部時創建。其中的“折彎角度”選項用于確定半徑折彎標注中尺寸線與折彎線之間的角度，如圖所示。

?線性折彎標注：用于控制線性標注折彎線的顯示。當標注不能精確表示實際尺寸時，通常將折彎線添加到線性標注中，而一般情況下實際尺寸會比所需值小。在“折彎高度因子”文本框中可以設置兩個折彎角的頂點之間的距離。
