AutoCAD 2018——設置標注文字樣式

提問人:卓娟發布時間:2021-01-11

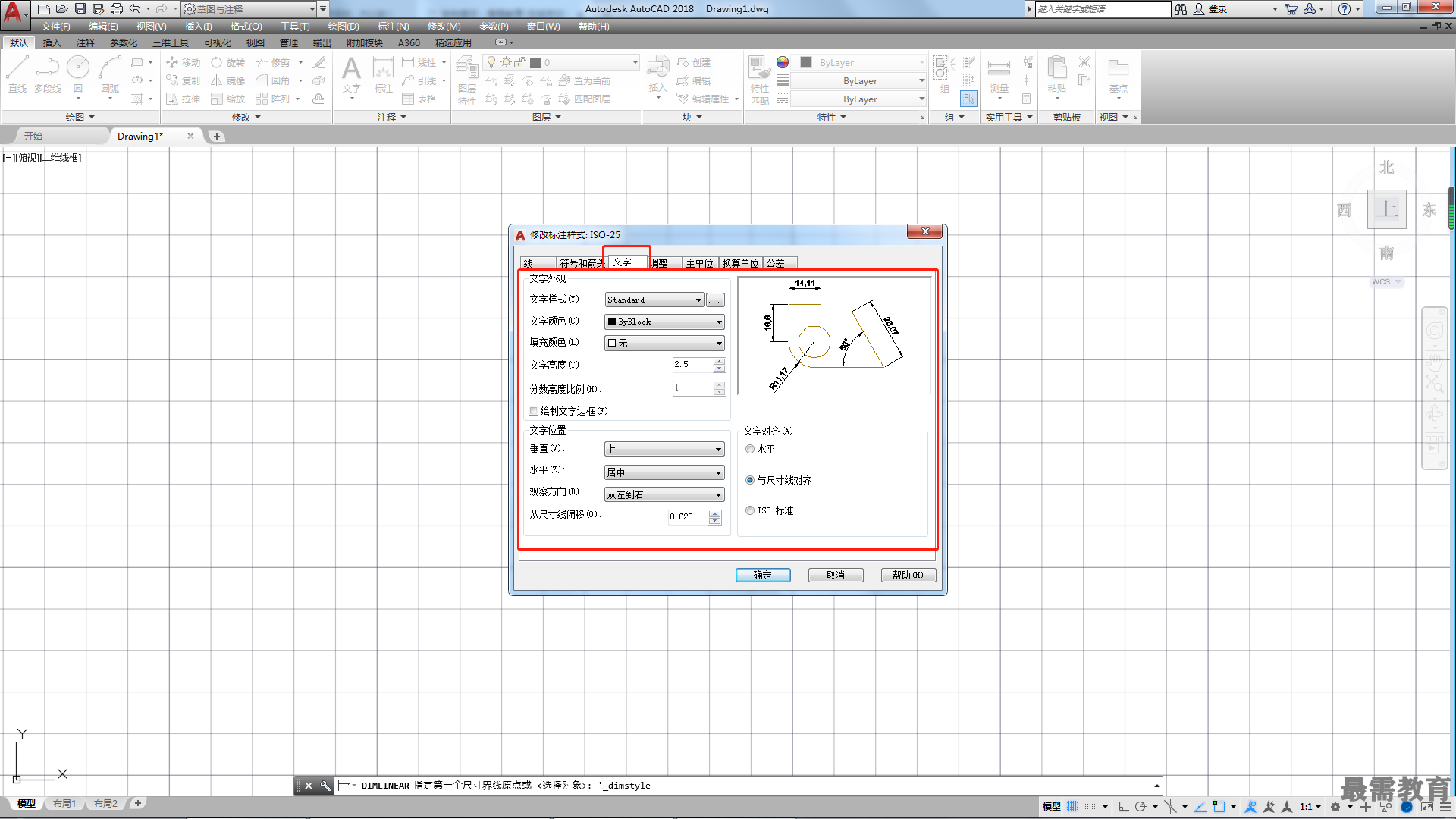

選擇“文字"選項卡,在該選項卡中可以設置“文字外觀”"文字位置”和“文字對齊”等特性,如圖所示。


“文字”選項卡主要選項介紹

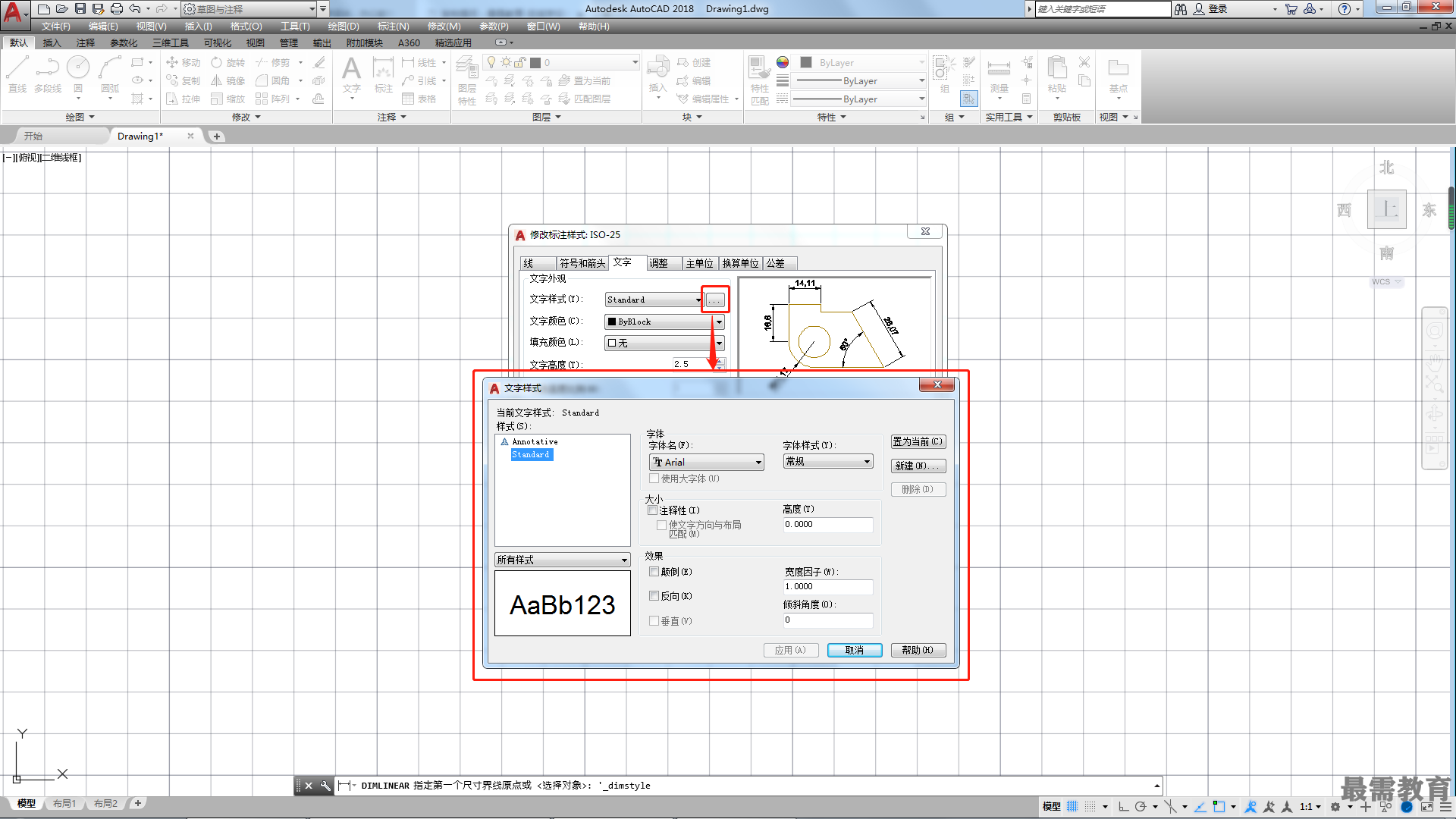

文字樣式:在該下拉列表中,可以選擇標注文字的樣式。單擊后面的按鈕,打開“文字樣式”對話框,可以在該對話框中設置文字樣式,如圖所示。


文字顏色:在該下拉列表中,可以選擇標注文字的顏色

填充顏色:在該下拉列表中,可以選擇標注文字的填充顏色。

文字高度:設置標注文字的高度。

分數高度比例:設置分數相對于標注文字的比例,只有在"主單位”選項卡中的“單位格式” 中選擇了 “分數”時,此選項才可用。

繪制文字邊框:勾選該選項,可以創建文字邊框效果。

垂直:在該下拉列表中,可以選擇標注文字相對于尺寸線的垂直位置。

水平:在該下拉列表中,可以選擇標注文字相對于尺寸線和尺寸界線的水平位置。

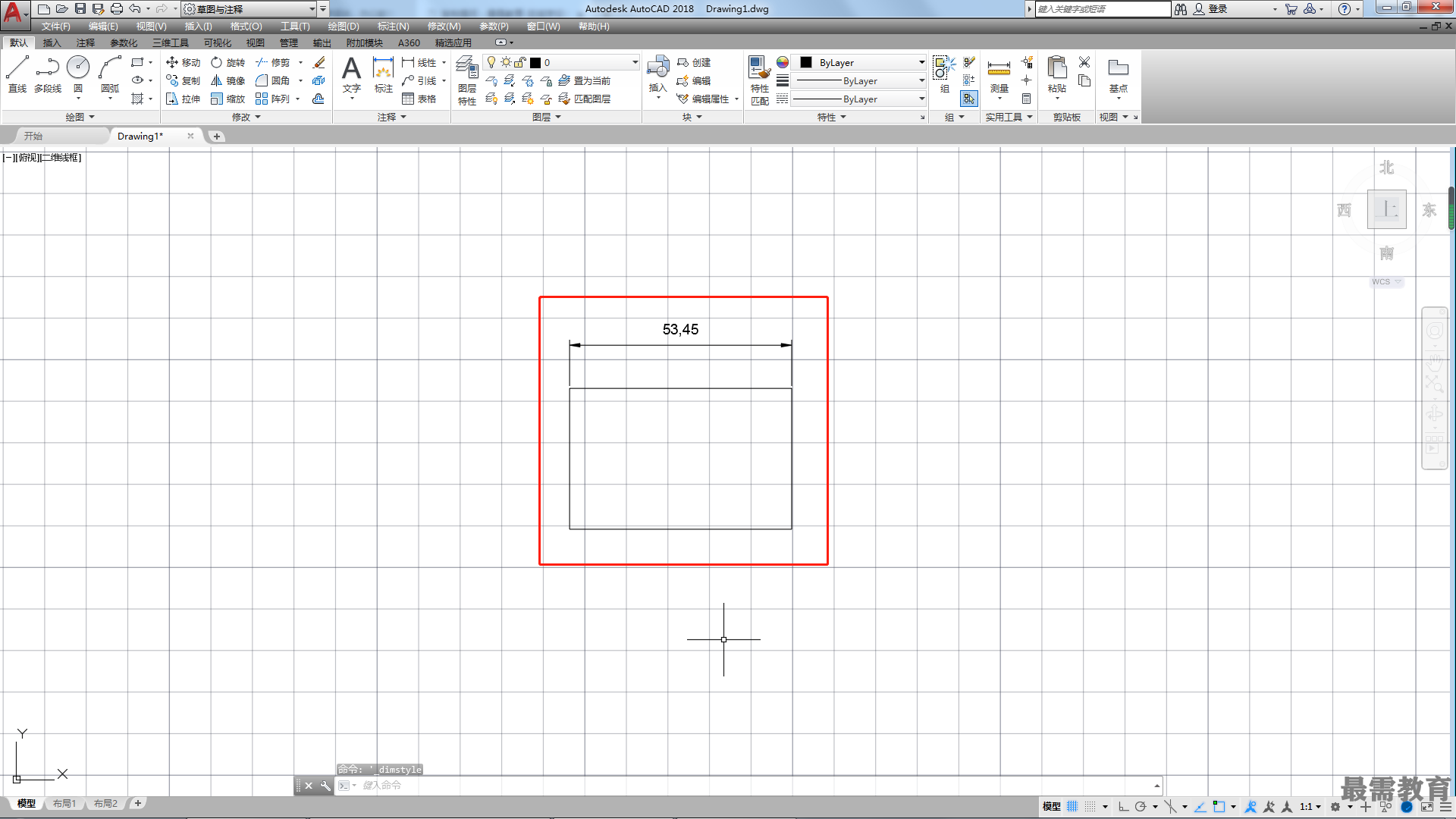

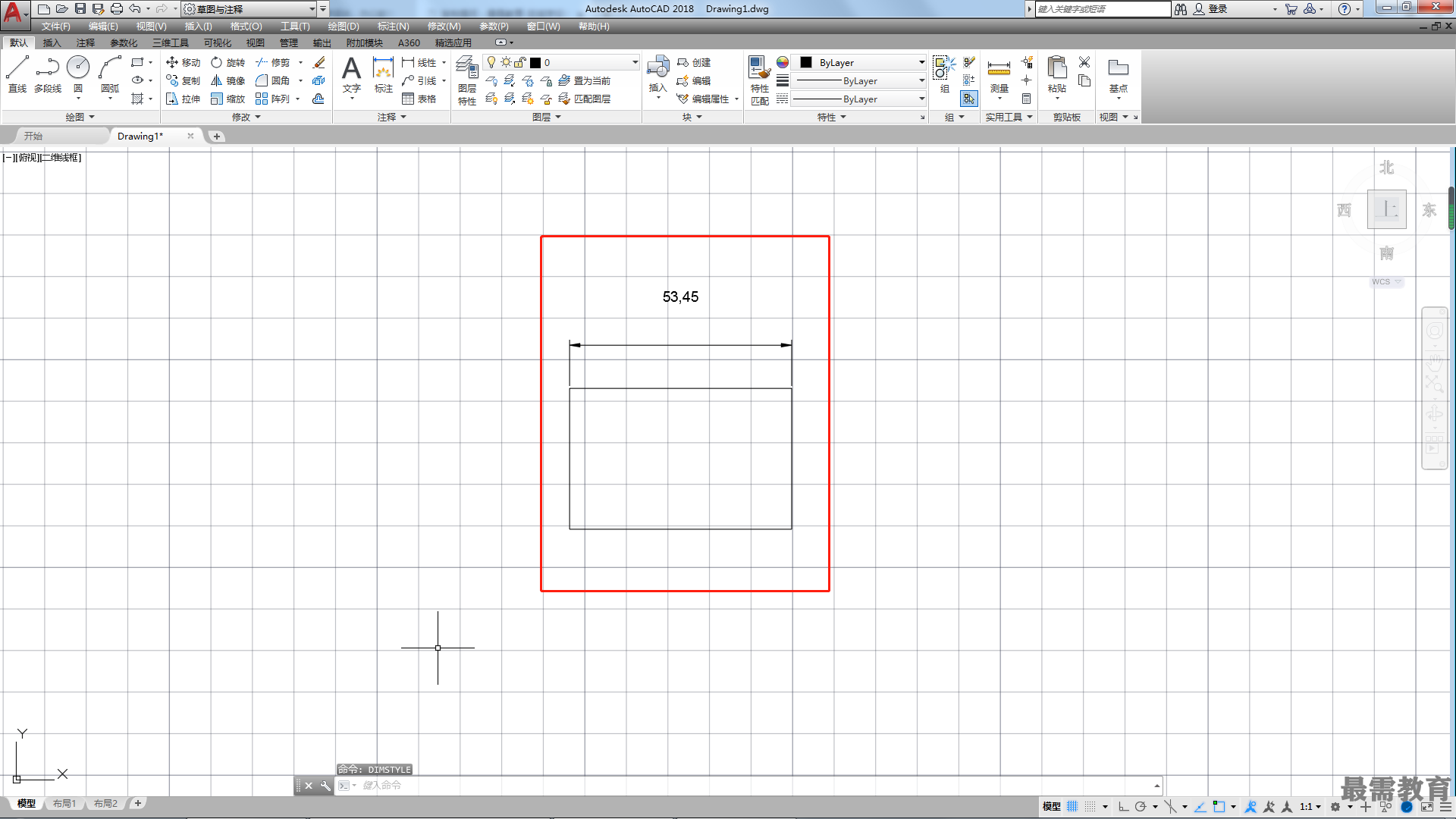

從尺寸線偏移:設置標注文字與尺寸線的距離。如圖所示的是文字從尺寸線偏移2個單位的情況,如圖所示的是文字從尺寸線偏移10個單位的情況。
