選擇“調整”選項卡,在該選項卡中可以設置尺寸的尺寸線與箭頭的位置關系、尺寸線與文字的位置關系和標注特征比例以及優化等,如圖所示。


“調整”選項卡主要選項介紹

?調整選項:當尺寸界線之間沒有足夠空間放置文字和箭頭時,用于設置從尺寸界線中移出的對象。

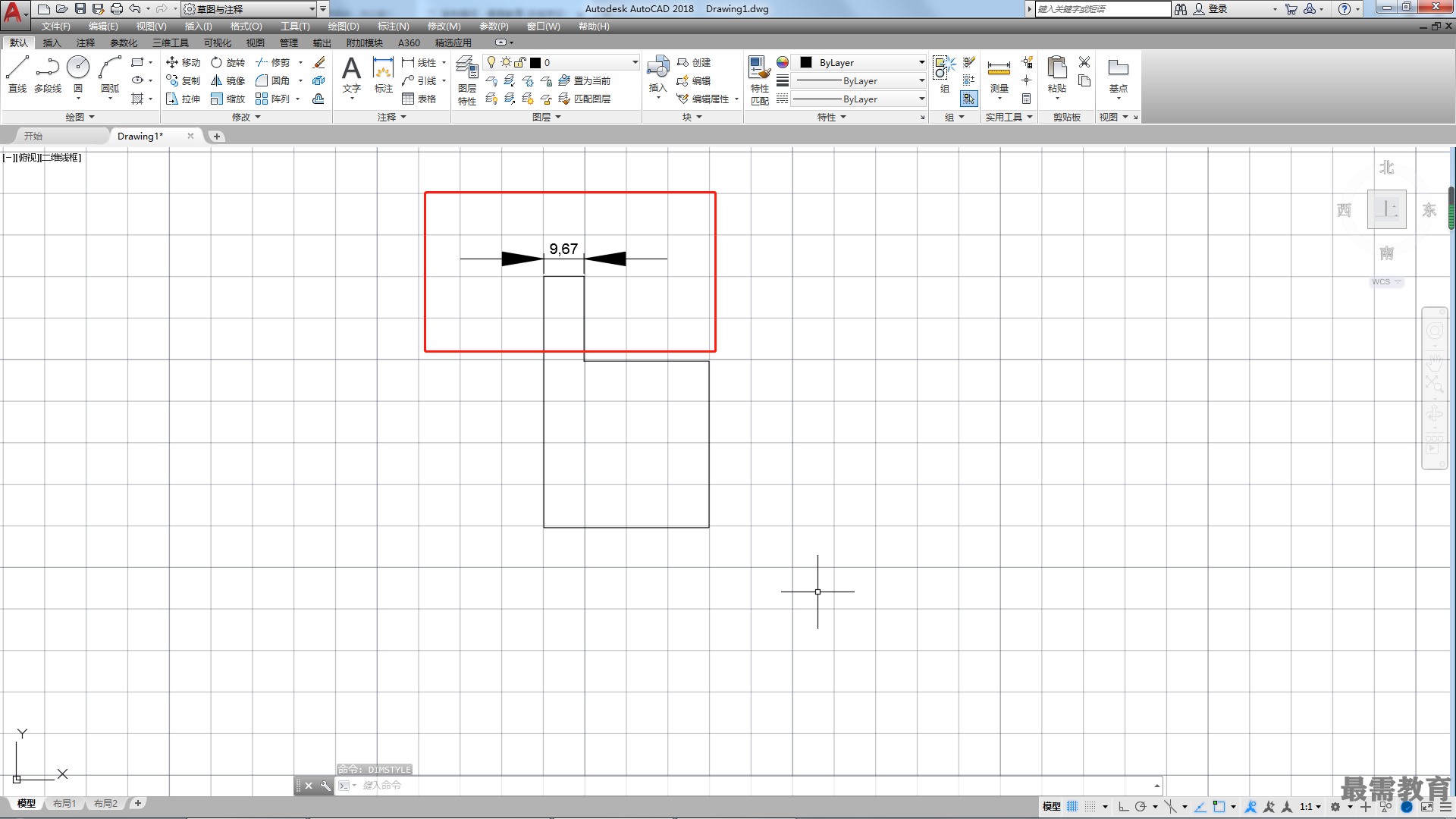

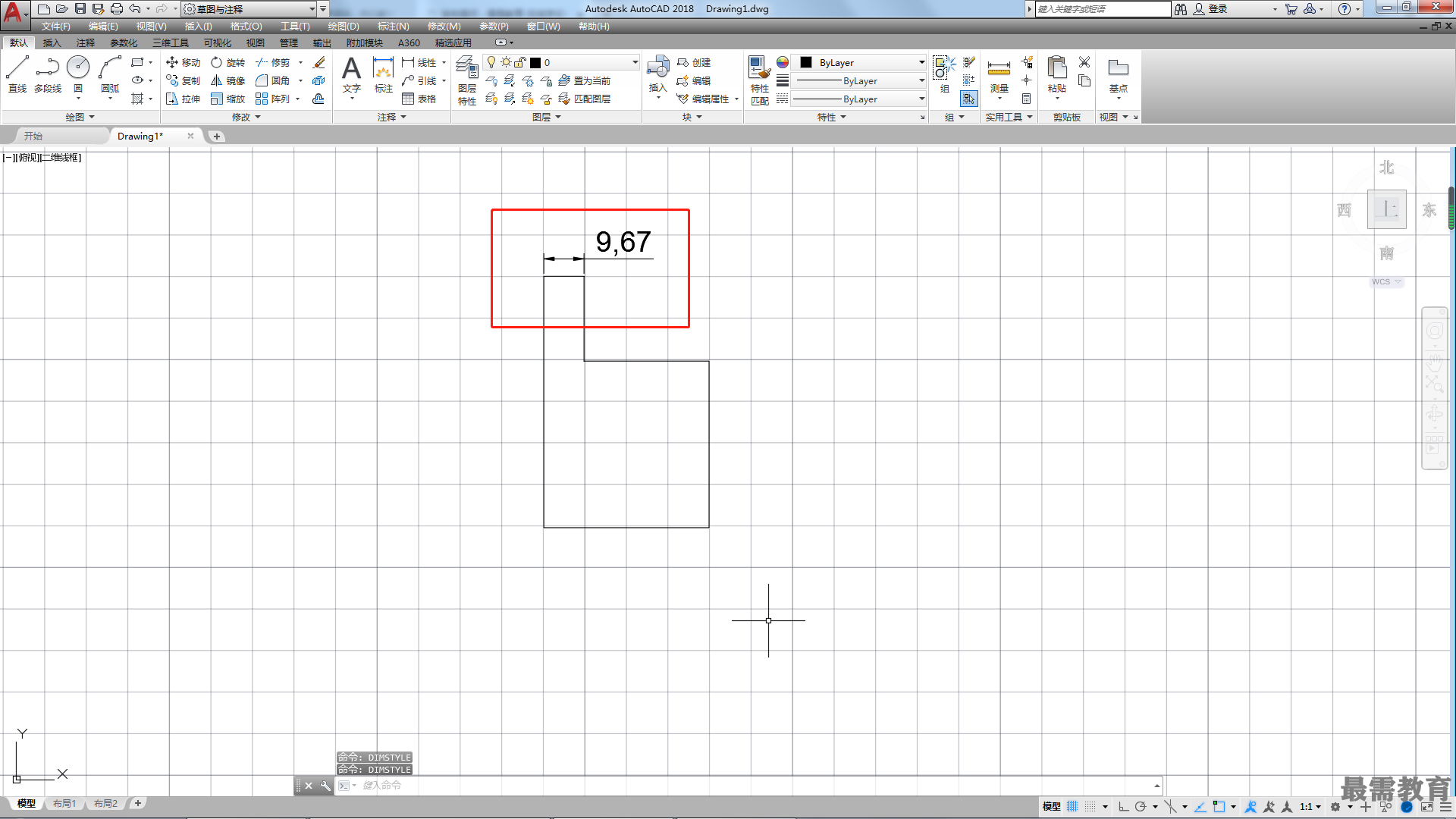

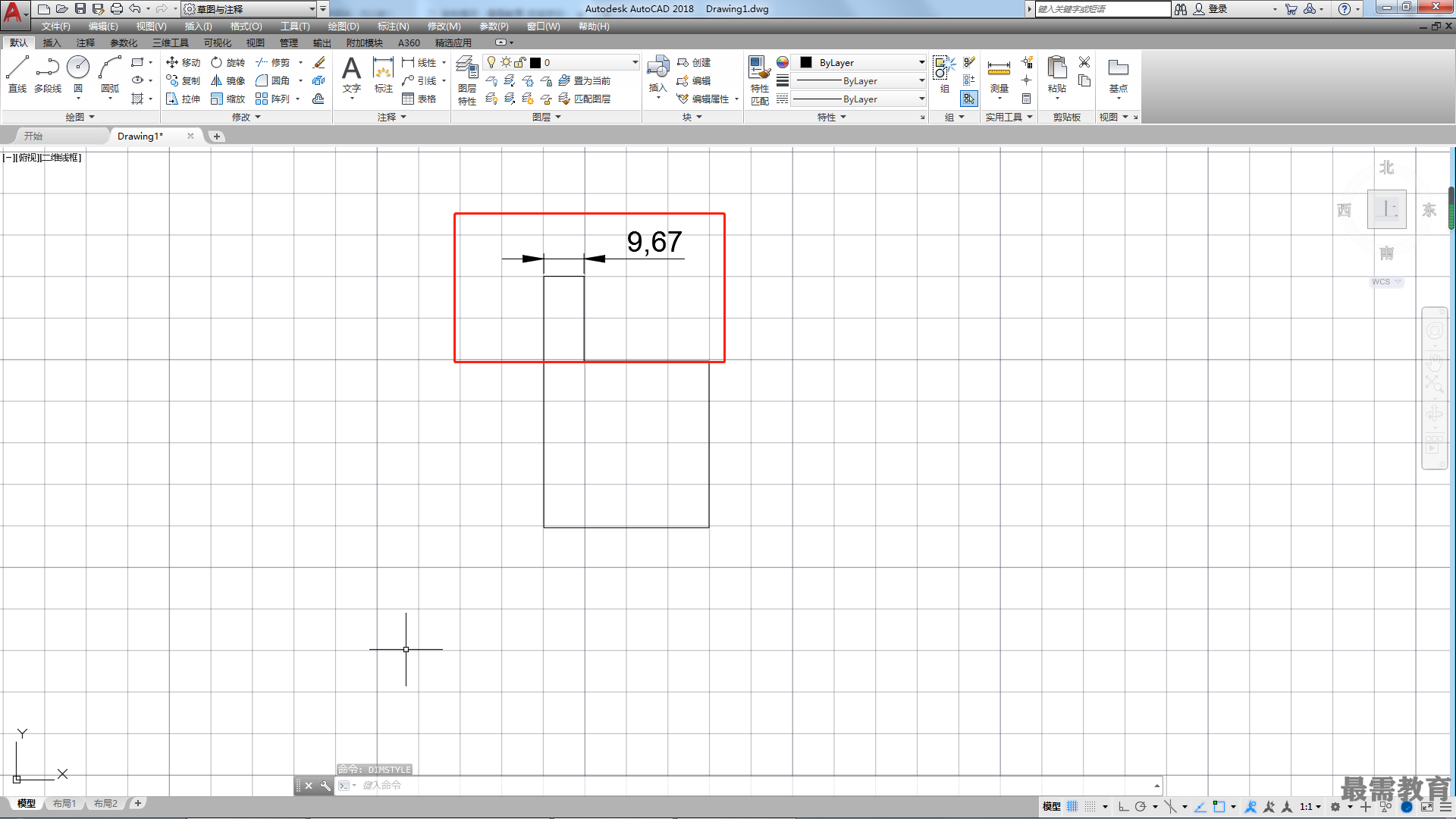

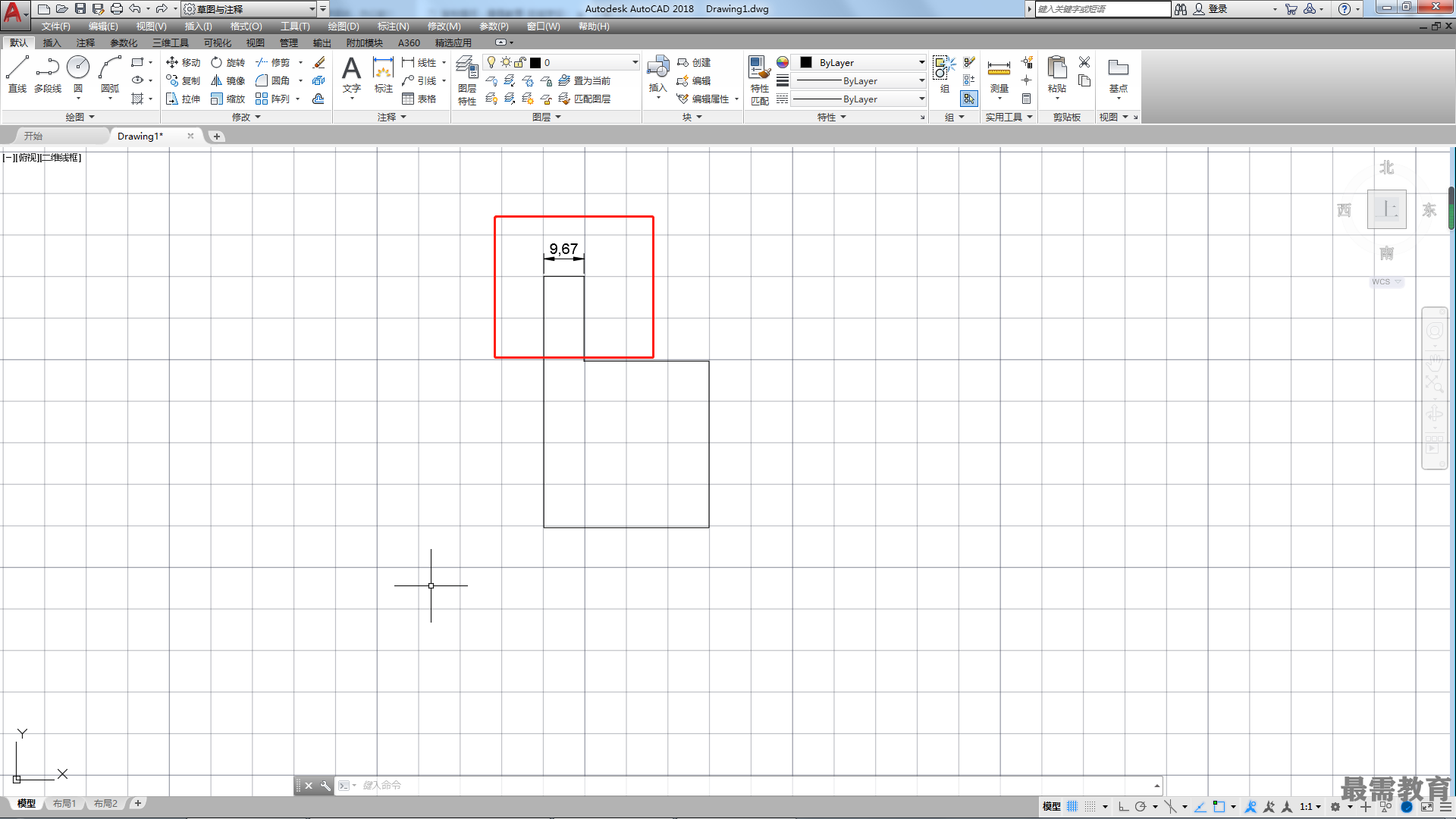

文字或箭頭(最佳效果):按照最佳布局移動文字或箭頭。當尺寸界線間的距離足夠放置文字和箭頭時,文字和箭頭都將放在尺寸界線內,如圖所示;當尺寸界線間的距離僅夠容納文字時,則將文字放在尺寸界線內,將箭頭放在尺寸界線外,如圖所示;當尺寸界線間的距離僅夠容納箭頭時,則將箭頭放在尺寸界線內,將文字放在尺寸界線外,如圖所示;當尺寸界線間的距離既不夠放文字又不夠放箭頭時,文字和箭頭將全部放在尺寸界線外,如圖所示。




箭頭:指定當尺寸界線間距離不足以放下文字時,文字和箭頭都放在尺寸界線外;當尺寸界線間的距離足夠放置文字和箭頭時,文字和箭頭都放在尺寸界線內;當尺寸界線間距離僅夠放下文字時,將文字放在尺寸界線內,而箭頭放在尺寸界線外。

文字:指定當尺寸界線間距離不足以放下箭頭時,文字和箭頭都放在尺寸界線外;當尺寸界線間的距離足夠放置文字和箭頭時,文字和箭頭都放在尺寸界線內;當尺寸界線間的距離僅能容納箭頭時,將箭頭放在尺寸界線內, 而將文字放在尺寸界線外。

文字和箭頭:當尺寸界線間距離不足以放下文字和箭頭時,文字和箭頭都放在尺寸界線外。

文字始終保持在尺寸界線之間:始終將文字放在尺寸界線之間。

若箭頭不能放在尺寸界線內,則將其消:當尺寸界線內沒有足夠的空間時,則自動隱藏尺寸界線。

?文字位置:用于設置特殊尺寸文本的擺放位置。當標注文字不能按“文字”選項卡中的“文字位置”區域的選項所規定的位置擺放時,可以通過以下的選項來確定其位置。

尺寸線旁邊:將標注文字放在尺寸線旁邊。

尺寸線上方,帶引線:將標注文字放在尺寸線上方,并自動加上引線。

尺寸線上方,不帶引線:將標注文字放在尺寸線上方,不加引線。

?標注特征比例:用于設置尺寸標注的比例因子,所設置的比例因子將影響整個尺寸標注所包含的內容。

將標注縮放到布局:根據當前模型空間視口和圖紙空間之間的比例確定比例因子。

使用全局比例:設置標注樣式的比例值。

?優化:設置其他調整選項。

手動放置文字:用于人工調節標注文字位置。

在尺寸界線之間繪制尺寸線:即使將箭頭放在尺寸界線之外,也在尺寸界線之間繪制尺寸線。
