AutoCAD 2018——設置主單位參數

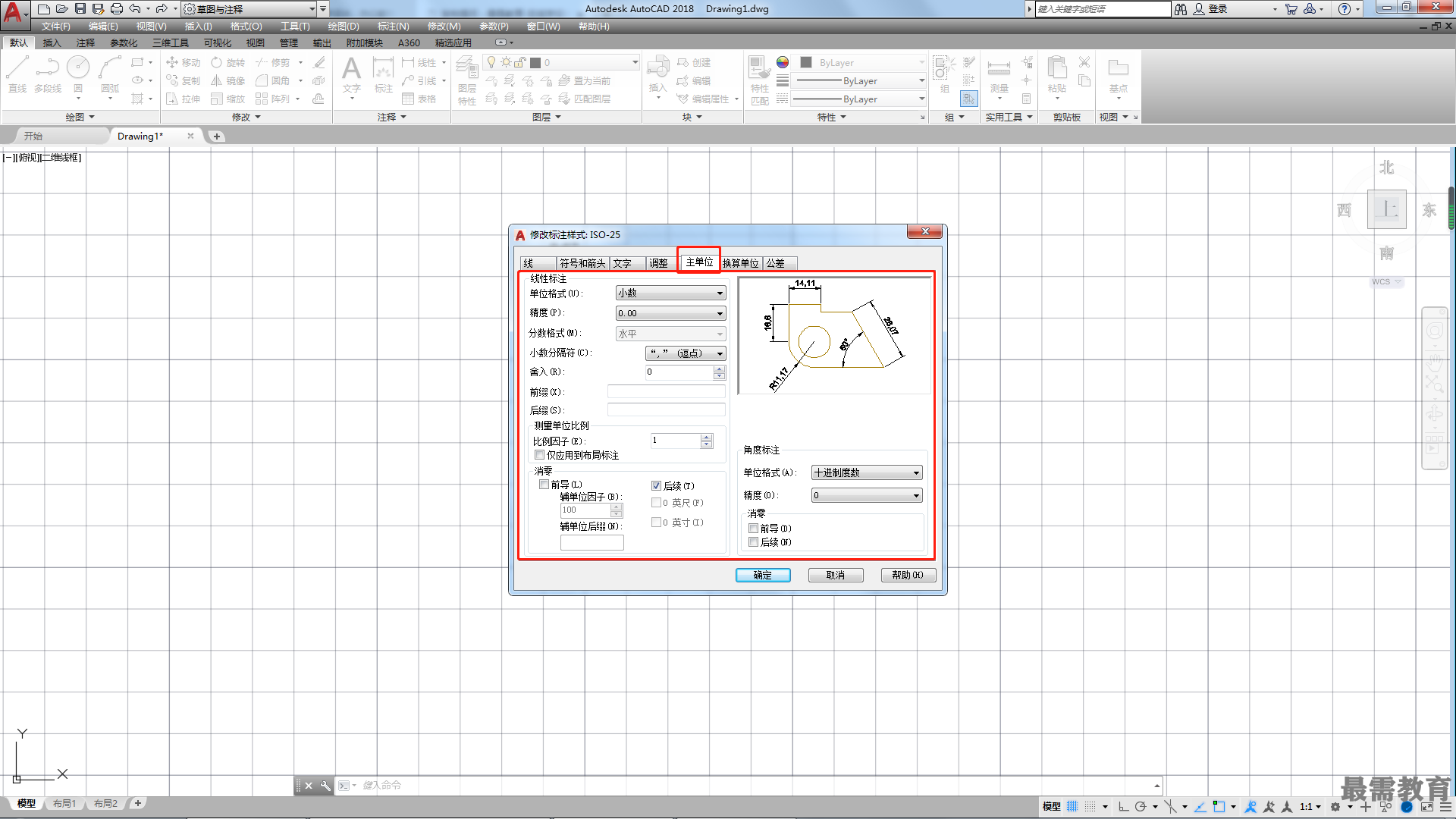

選擇"主單位”選項卡,在該選項卡中可以設置線性標注與角度標注主單位的格式和精度等。線性標注包括“單位格式”“精度""舍入""測量單位比例”和"消零”等選項,角度標注包括"單位格式”“精度”和“消零”等選項,如圖所示。
“主單位”選項卡主要選項介紹
?線性標注:設置線性標注主單位的格式和精度等,其中各選項的含義如下。
單位格式:在下拉列表中,可以選擇標注的單位格式。
精度:在下拉列表中,可以選擇標注文字中的小數位數。
分數格式:在下拉列表中,可以選擇分數標注的格式,包括“水平”"對角”和“非堆疊”選項。
小數分隔符:在下拉列表中,可以選擇小數格式的分隔符。
舍入:用于設置標注測量值的舍入規則。
前綴:為標注文字設置前綴。
后綴:為標注文字設置后綴。
測量單位比例:用于設置測量比例,其中各選項的含義如下。
比例因子:用于設置線性標注測量值的比例因子,AutoCAD將按照輸入的數值放大標注測量值。
僅應用到布局標注:僅對在布局中標注的尺寸應用線性比例值。
消零:用于控制線性尺寸前面或后面的0是否可見,其中常用選項的含義如下。
前導:用于控制尺寸小數點前面無用的0是否顯示。
后續:用于控制尺寸小數點后面無用的0是否顯示。
0英尺:當距離小于1英尺時,不輸出英尺-英寸型標注中的英尺部分。
0英寸:當距離是整數英尺時,不輸出英尺-英寸型標注中的英寸部分。
?角度標注:設置線性標注主單位的格式和精度等,其中常用選項的含義如下。
單位格式:用于設置角度單位格式。在列表中共有4個選項:十進制度數、度/分/秒、百分度和弧度。
精度:設置角度標注的小數位數。
