AutoCAD 2018——線性標注

線性標注用于標注長度類型的尺寸，包括豎直、水平和旋轉的線性尺寸。執行“線性" 標注命令的常用方法有如下3種。

第1種：選擇"標注>線性”菜單命令。

第2種：輸入“DIMLINEAR”（DLI)命令并確認。

第3種：選擇"注釋”標簽，單擊"標注" 面板中的“線性”按鈕,如圖所示。

執行“線性”標注命令后，系統將提示 "指定第一個尺寸界線原點或<選擇對象>:", 當選擇對象后系統將提示“指定尺寸線位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋轉(R)]:"。

命令主要選項介紹

?多行文字（M):用于改變多行標注文字或者給多行標注文字添加前綴和后綴。

?文字（T):用于改變當前標注文字或者給標注文字添加前綴和后綴。

?角度（A):用于修改標注文字的角度。

?水平（H ):用于創建水平線性標注。

?垂直（V ):用于創建豎直線性標注。

?旋轉（R ):用于創建旋轉線性標注。

在"指定第一個尺寸界線原點或<選擇對象>:”提示出現后可以選擇兩種操作方式，如果選取一個點，則提示"指定第二條尺寸界線原點:”，選取第二個點，這兩個點即為尺寸界線第一、第二定位點；如果直接按空格鍵，系統提示“選擇標注對象:"，在采用此種方式標注時，系統會自動確定尺寸界線的定位點。

使用“線性”標注命令標注圖形尺寸時， 其命令提示及具體操作如下。

命令:DIMLINEAR

//執行命令

指定第一個尺寸界線原點或 <選擇對象>:

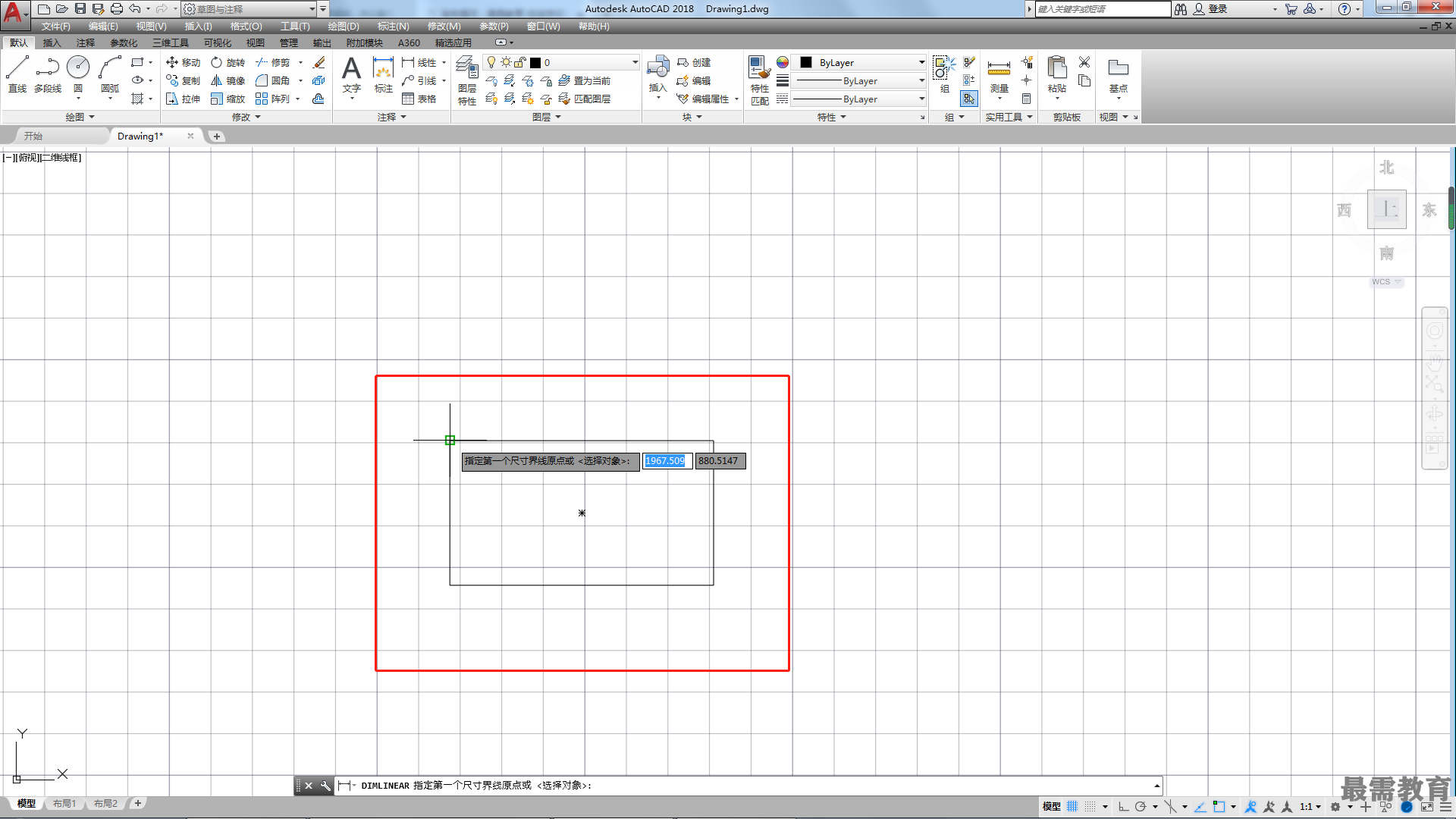

//指定第一條尺寸界線定位點，如圖所示

指定第二條尺寸界線原點：

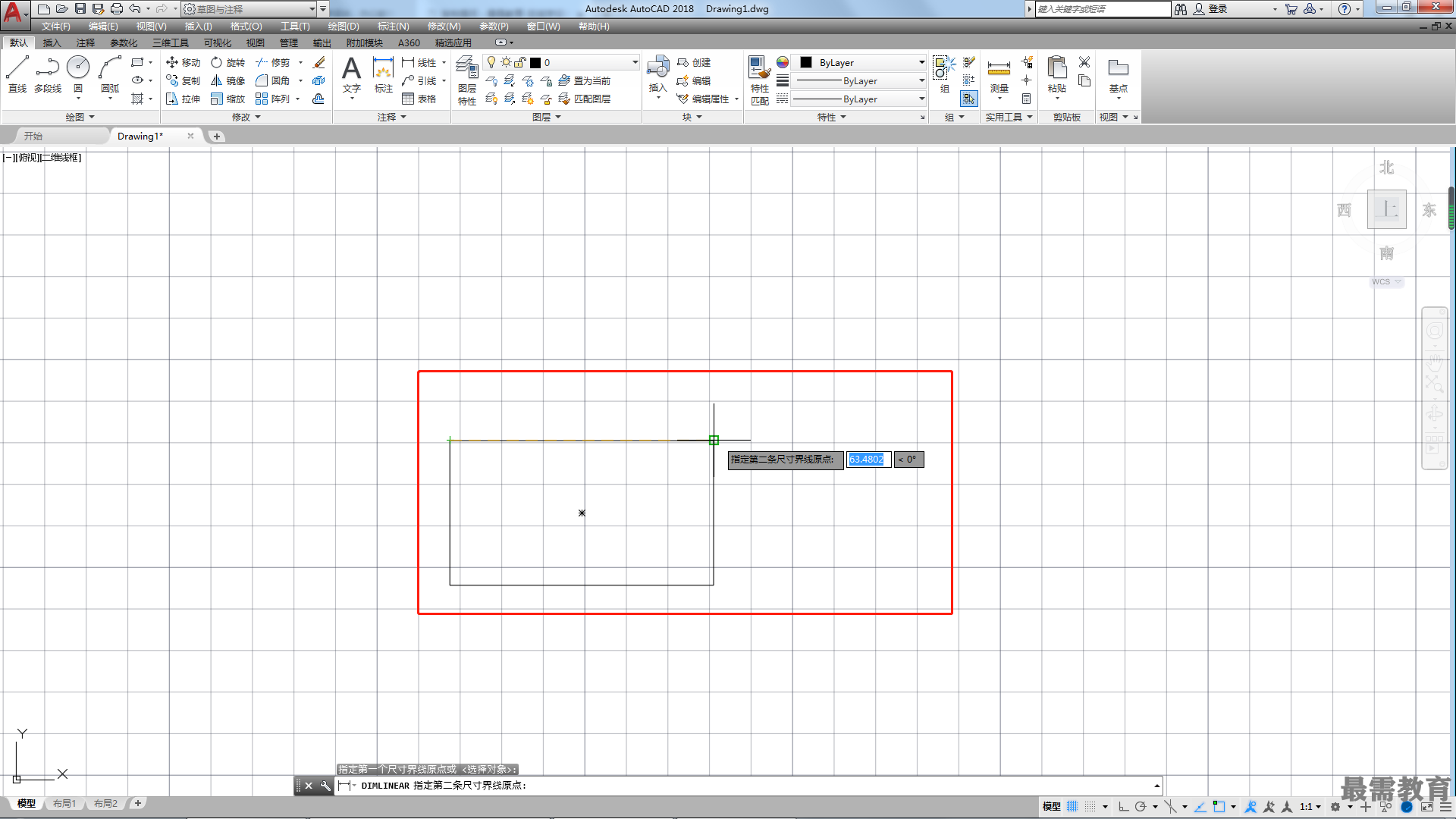

//指定第二條尺寸界線定位點，如圖所示

指定尺寸線位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋轉（R)]:

//指定尺寸線位置，或選擇其他選項，如圖所示。

標注文字=100

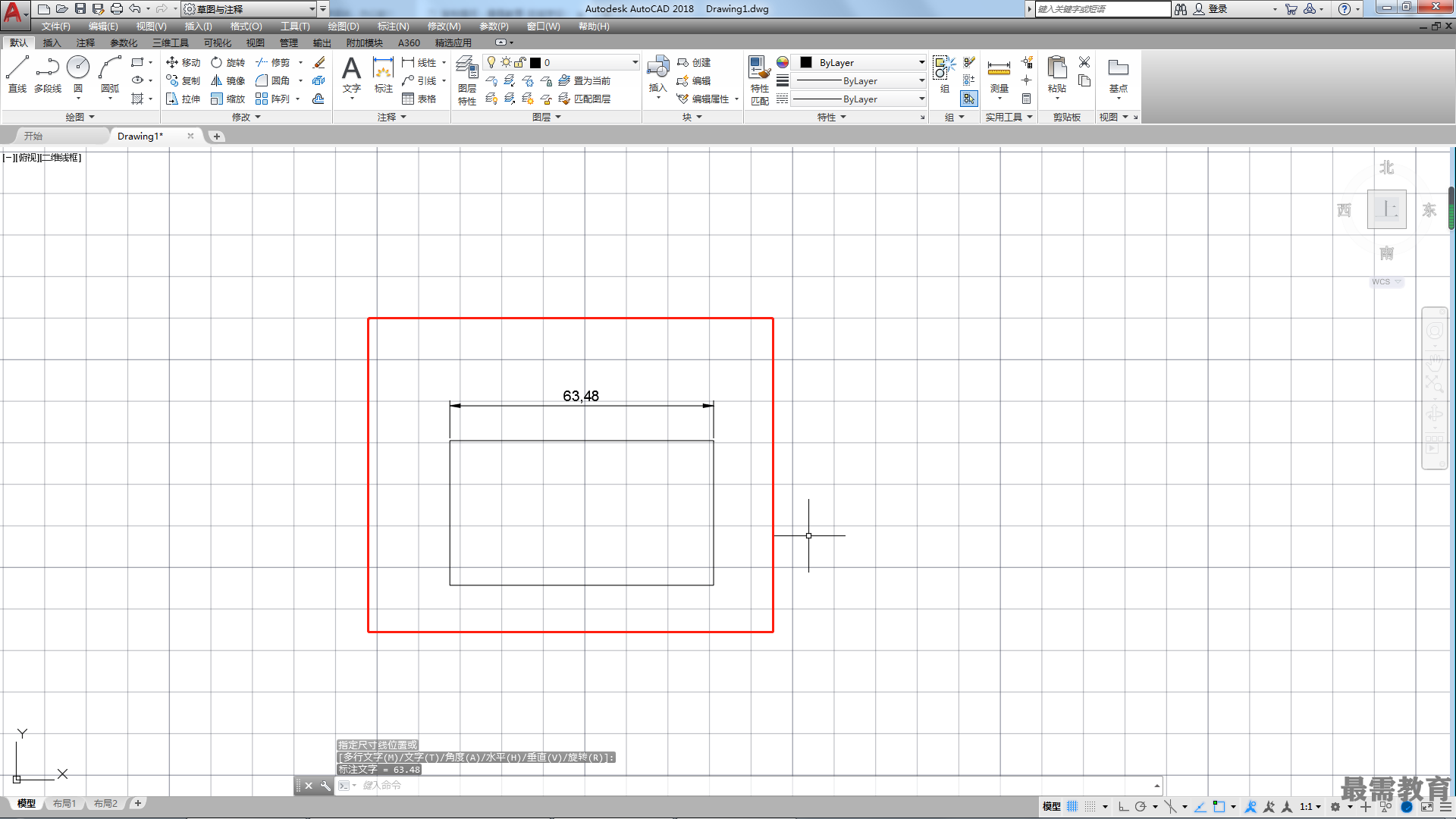

//顯示線性標注結果，如圖所示
