AutoCAD 2018——對齊標注

提問人:卓娟發布時間:2021-01-11
對齊標注是指尺寸線始終與標注對象保持平行,如圖所示,若是圓弧則標注的尺寸的尺寸線與連接圓弧的兩個端點的線段保持平行。

執行“對齊”標注命令的方法有如下3種。

第1種:選擇“標注>對齊”菜單命令。

第2種:輸入 “DIMALIGNED" ( DAL )命令并確認。

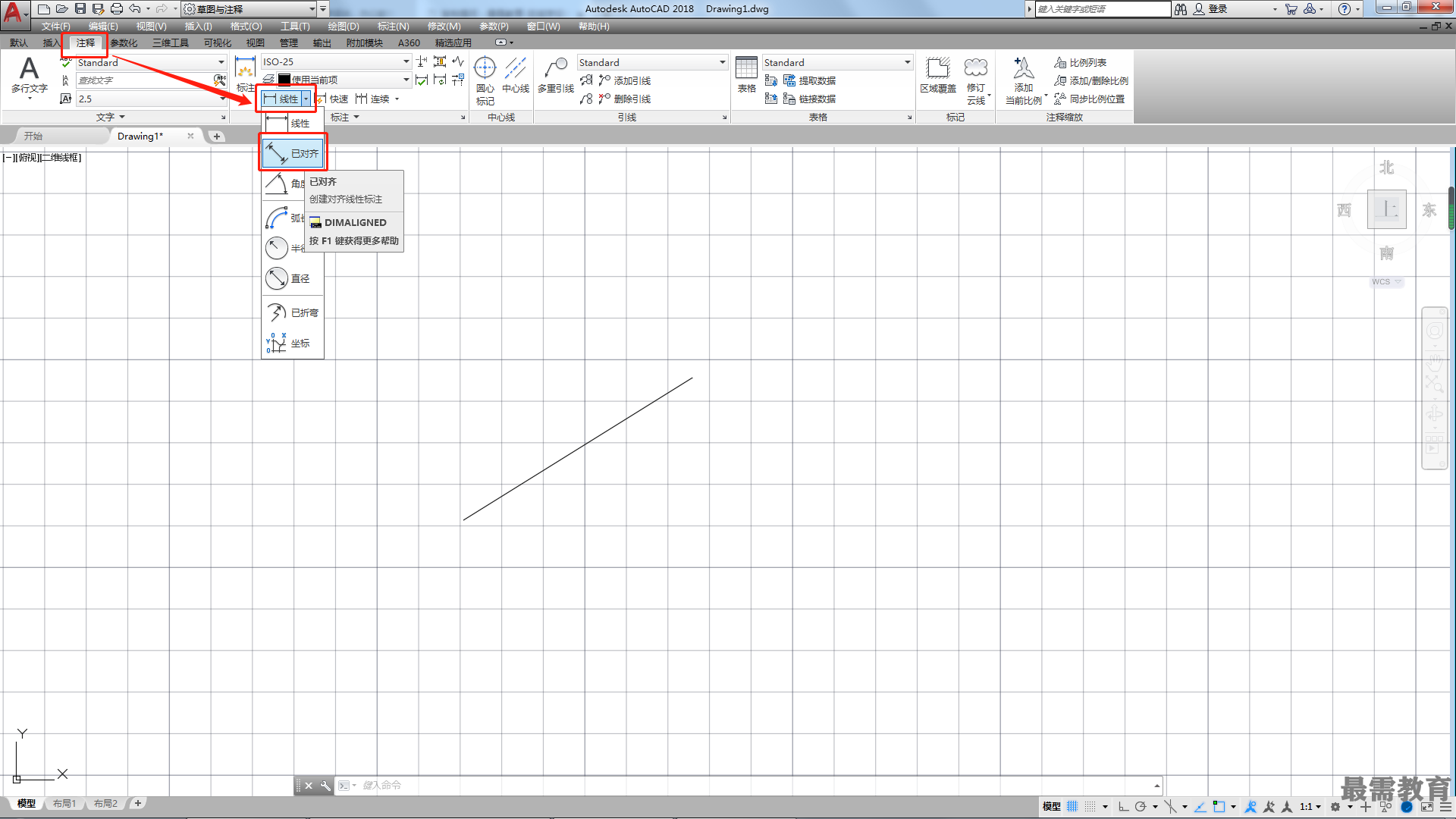

第3種:選擇“注釋”標簽,單擊"標注”面板中的“已對齊”按鈕。如圖所示。


啟用“對齊”標注命令后,根據命令行中的提示就可以進行“對齊”標注操作,使用"對齊”標注命令對圖形進行標注時,其命令提示及操作如下。

命令:DIMALIGNED

//執行命令

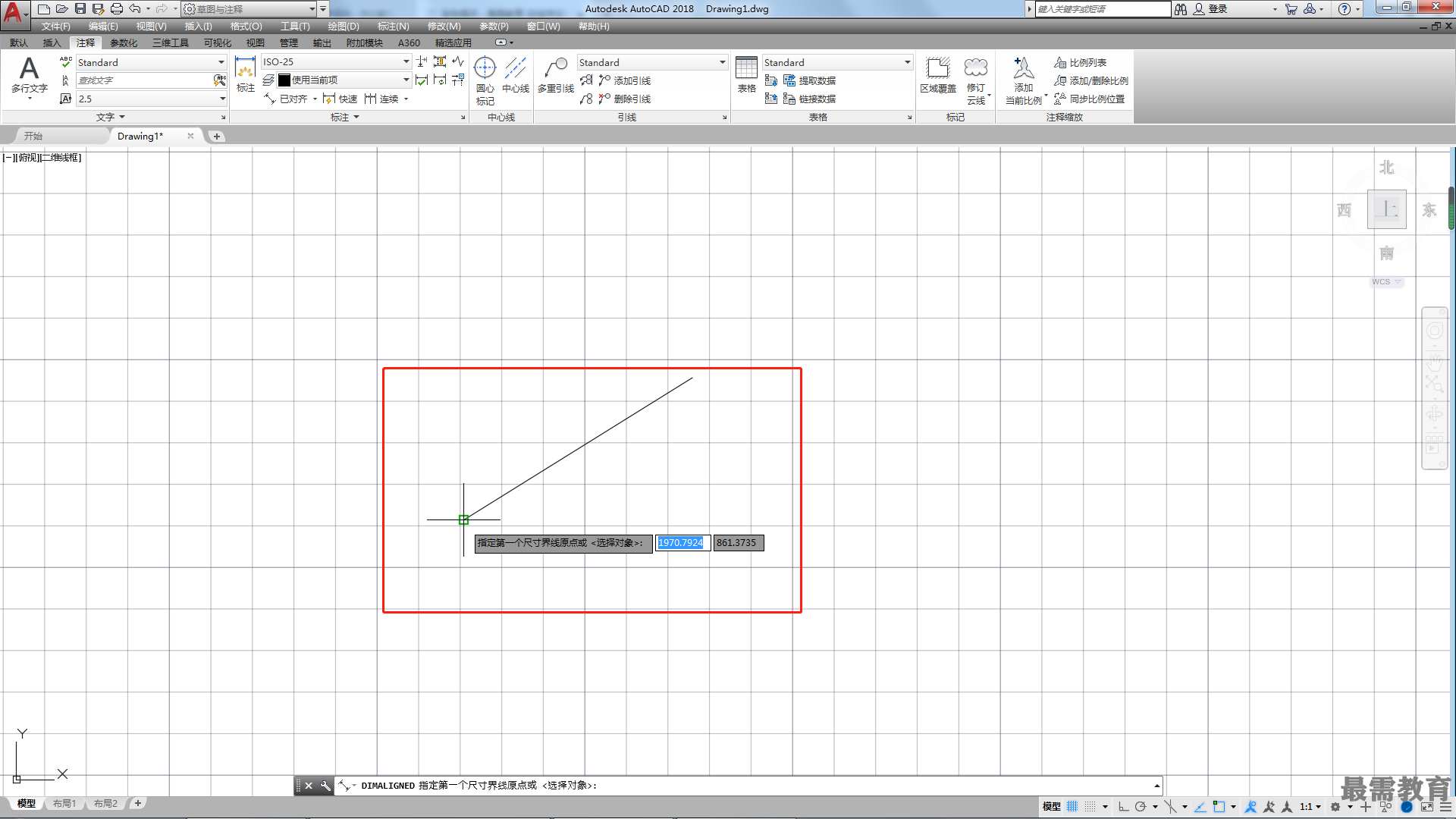

指定第一條尺寸界線原點或 <選擇對象>:

//指定第一條尺寸界線定位點

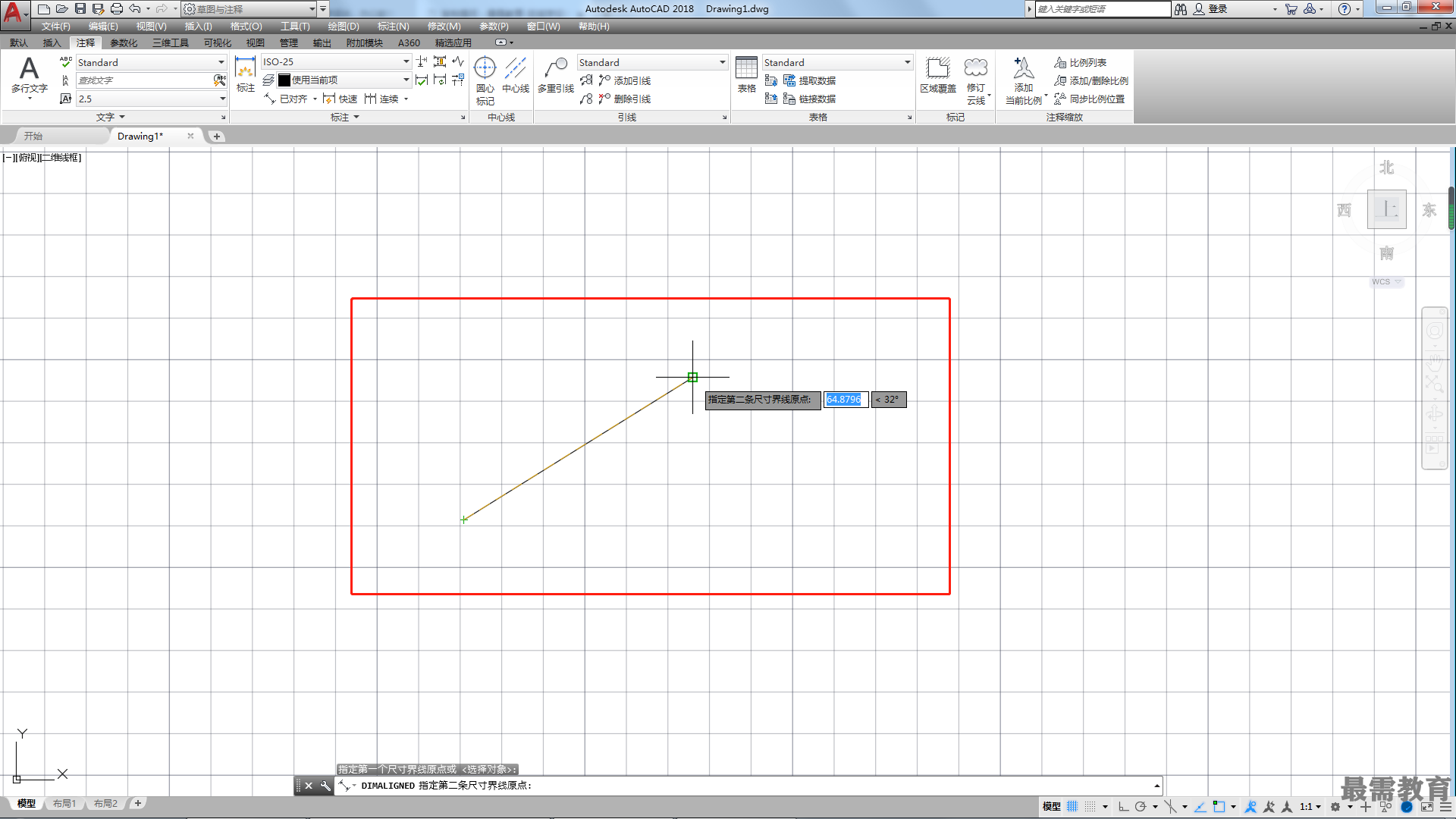

指定第二條尺寸界線原點:

//指定第二條尺寸界線定位點

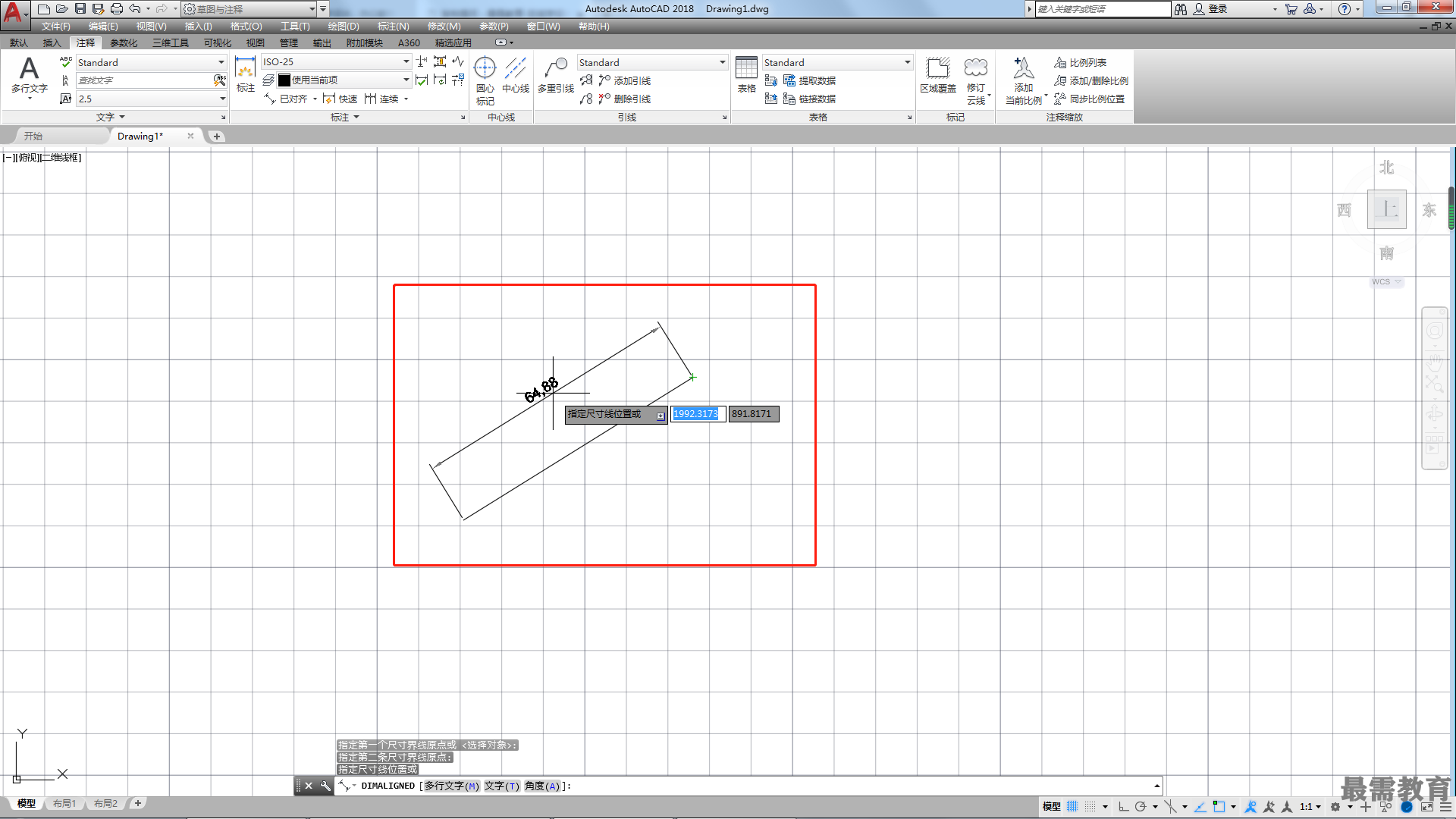

指定尺寸線位置或[多行文字(M)/文字(T)/角度(A)]:

指定尺寸線位置,或選擇其他選項

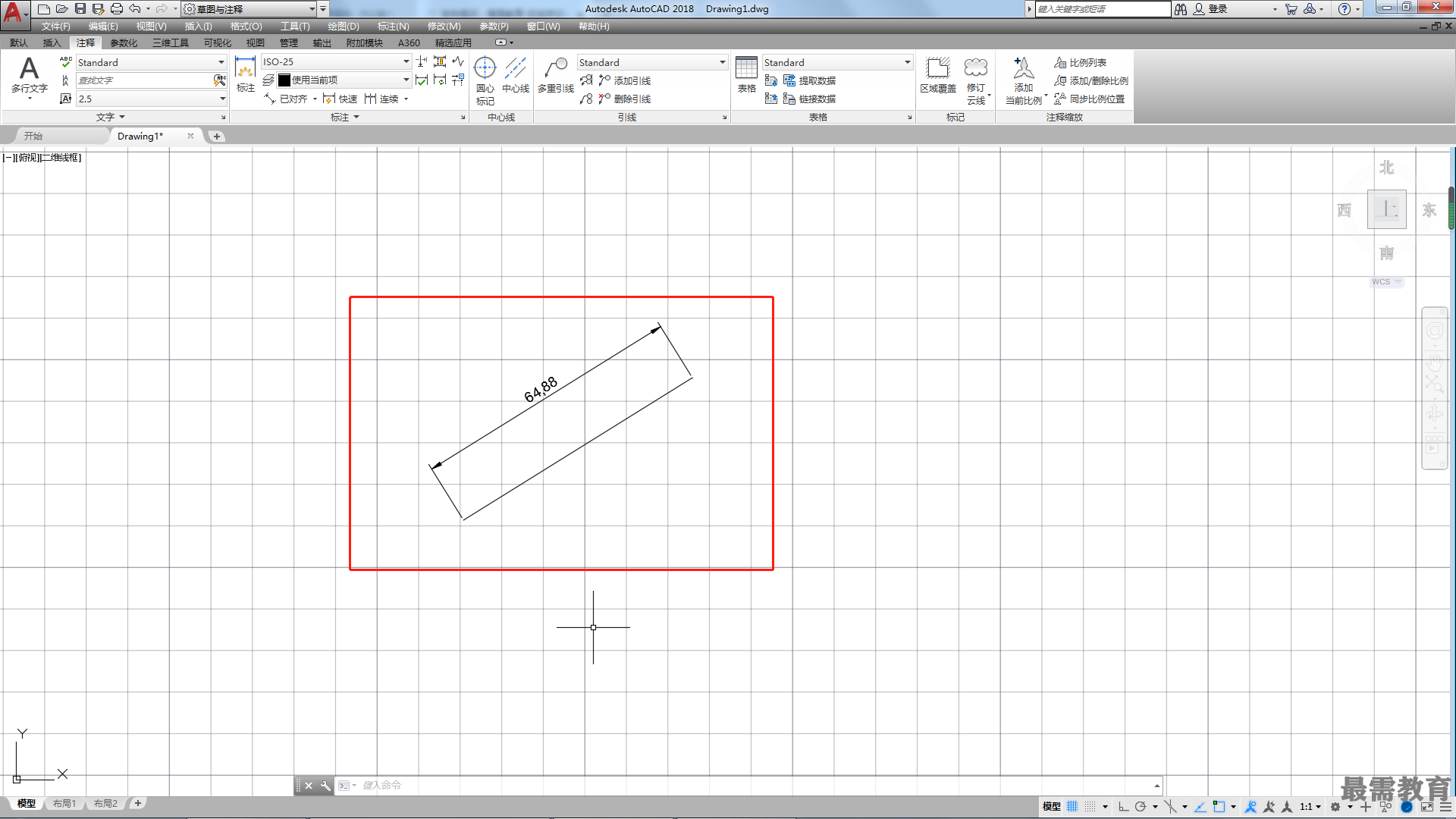

標注文字=…

//顯示對齊標注結果
