AutoCAD 2018——半徑標注

半徑標注是指尺寸線指向圓或圓弧的中心，用于標注圓或圓弧的半徑。使用半徑標注工具可以根據圓和圓弧的大小、標注樣式的選項設置以及光標的位置來標注不同類型的半徑尺寸，如圖所示。

執行“半徑”標注命令的方法有如下3種。

第1種：選擇“標注>半徑”菜單命令。

第2種：輸入"DIMRADIUS”（DRA)命令并確認。

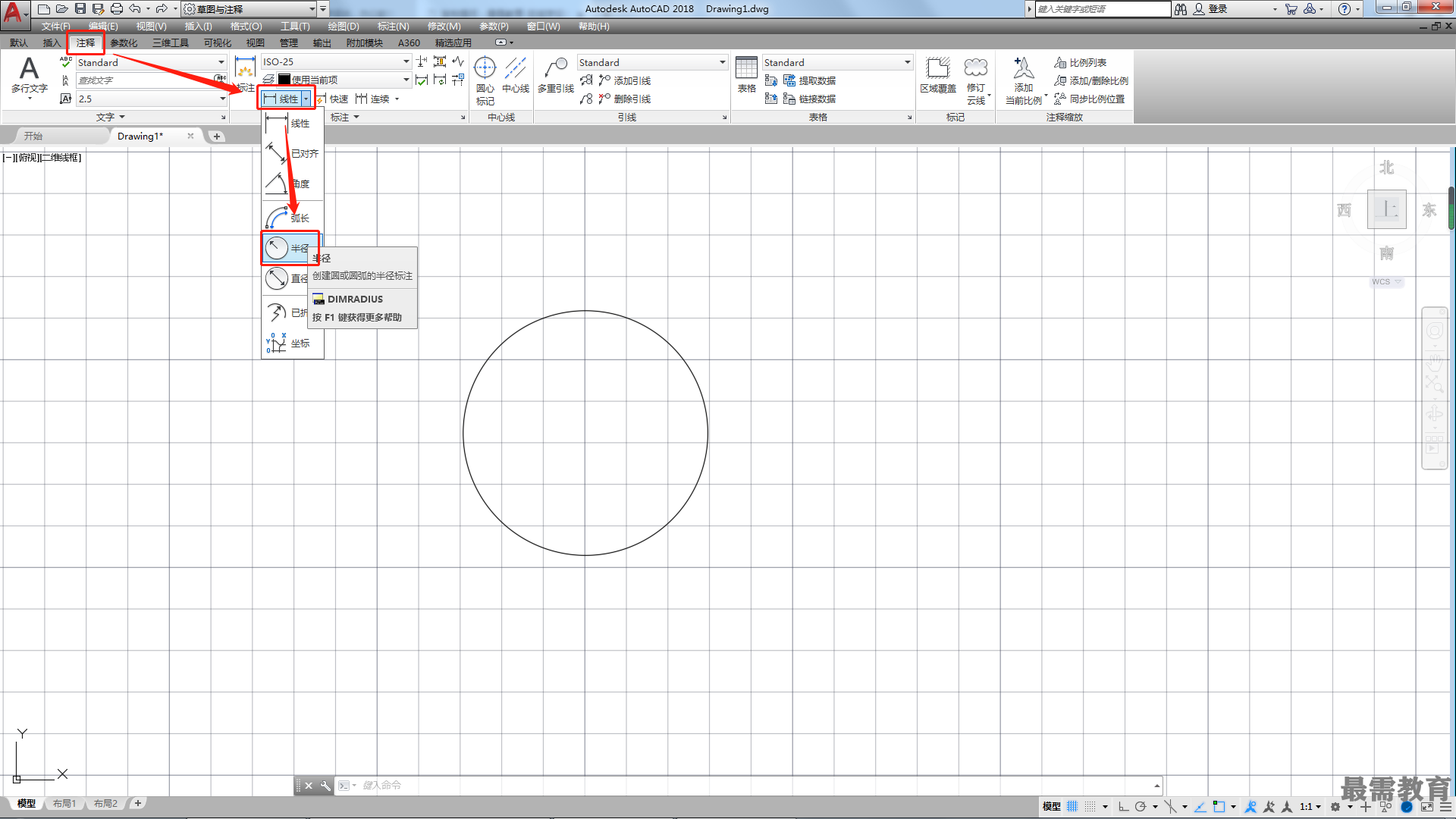

第3種：選擇“注釋”標簽，單擊"標注”面板中的“半徑”按鈕。如圖所示。

使用"半徑”標注命令對圖形進行半徑標注時，其命令提示及操作如下。

命令:DIMRADIUS

//執行命令

選擇圓弧或圓：

//選擇標注對象，如圖所示

標注文字=29.44

//顯示半徑標注值

指定尺寸線位置或[多行文字(M)/文字(T)/角度(A)]:

//指定尺寸線位置，如圖所示，標注效果如圖所示
